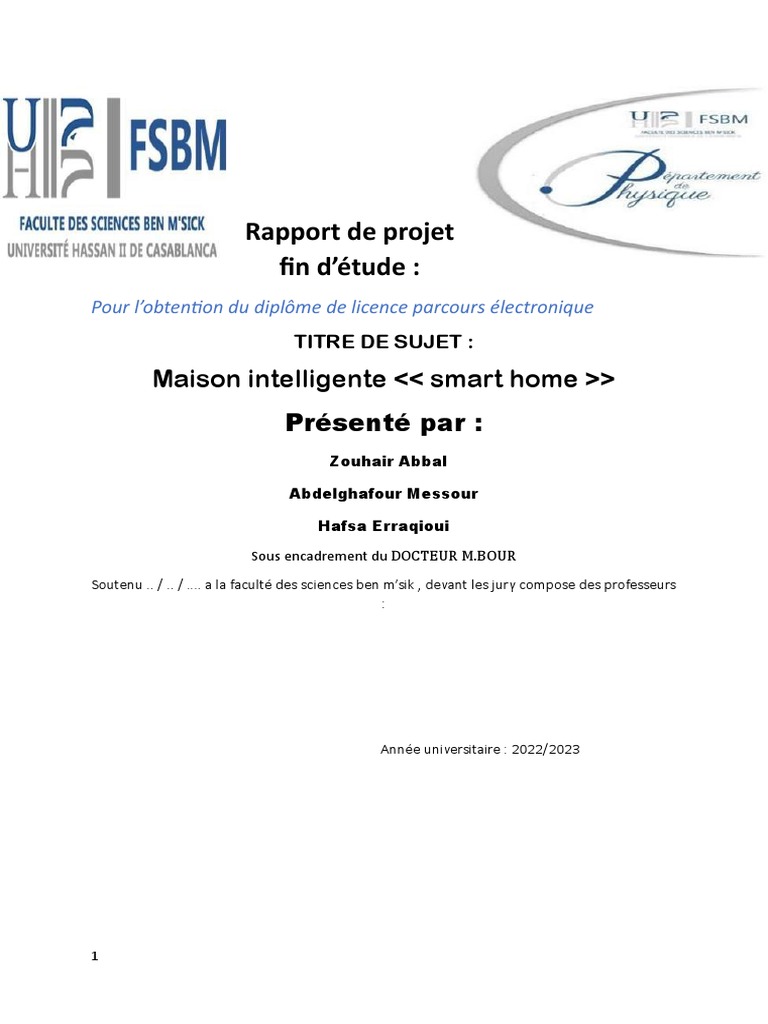

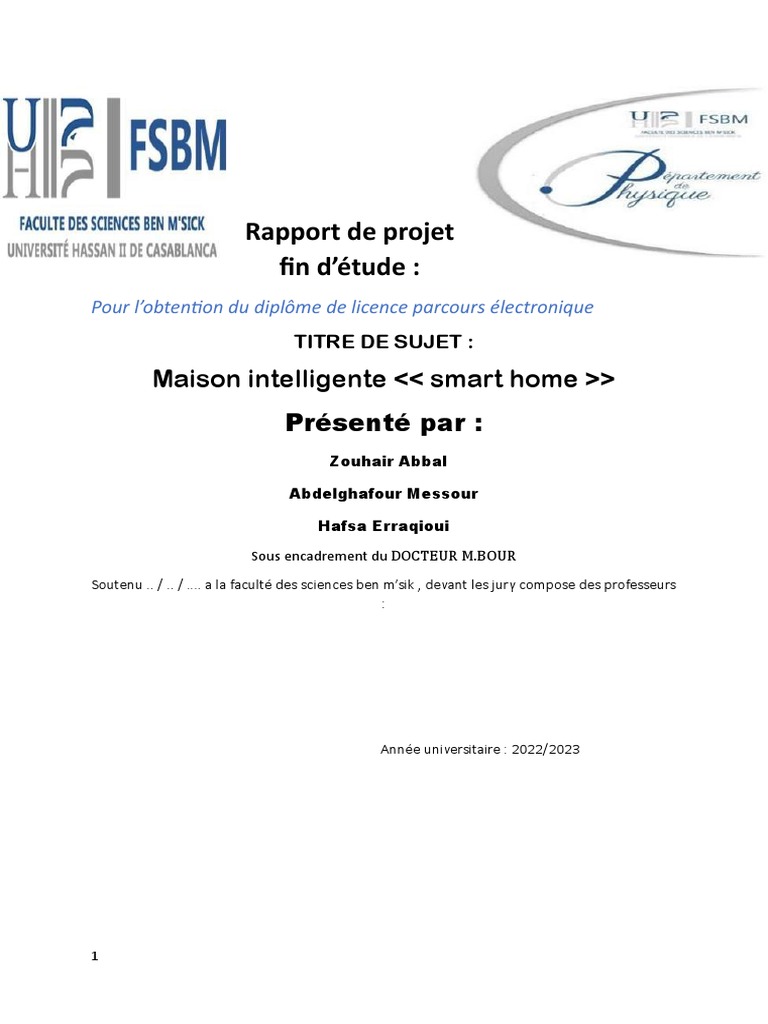

Rapport de projet

fin d’étude :
Pour l’obtention du diplôme de licence parcours électronique
TITRE DE SUJET :
Maison intelligente << smart home >>
Présenté par :
Zouhair Abbal

Abdelghafour Messour

Hafsa Erraqioui

Sous encadrement du DOCTEUR M.BOUR

Soutenu .. / .. / …. a la faculté des sciences ben m’sik , devant les jury compose des professeurs
:

Année universitaire : 2022/2023

1
 Résumè :
-L'évolution de la technologie et du mode de vie nous permet aujourd'hui
de prévoir des espaces de travail et de logement mieux adaptés. De même,
La majorité des individus, et plus particulièrement les personnes âgées,
passent beaucoup de leur temps à domicile, d'où l'influence considérable
de l'habitat sur la qualité de vie. L'amélioration du sentiment de sécurité
et de confort dans l'habitat apparaît donc comme une tâche d'une grande
importance sociale.

La domotique regroupe les technologies de l'électronique, de

l'automatique, de l'informatique et des télécommunications permettant
d'améliorer le confort, la sécurité, la communication et la gestion
d'énergie d'une maison, d'un lieu public, Elle permet ainsi de maintenir la
qualité de vie à domicile. Parmi les exemples, on peut citer les alarmes et
détecteurs, les caméras, les automatismes d'éclairage ou
d'ouverture/fermeture de portes et volets ou encore les signaux sonores.

Ainsi nous avons établi trois principaux chapitres : Le premier chapitre se

focalise à Définir, et détailler le fonctionnement de M2M et d’IDO, la
différence entre eux, les Différents standards utilisés Ensuite, nous
aborderons le marché de ces technologies, et Certains domaines
d’application. Dans le deuxième chapitre on va exposer la domotique

(Smart Home) comme un domaine d’application très important. En

domotique, deux Domaines sont au centre de l’attention : la sécurité et le
confort d’habitant. Dans ce Chapitre, nous allons présenter les réseaux de
la communication domotique, le marché de La maison intelligente, les
avantages et les inconvénients. Finalement, le troisième Chapitre introduit
spécifiquement la réalisation virtuelle (programmation et simulation) à
2
L’aide de deux logiciels PORTEUS ISIS 8 et ARDUINO IDE, et la réalisation
matérielle (pratique, et montages) des différentes tâches avec les
composants qui seront utilisés.

Aussi toutes ces tâches seront contrôlées par une application Android à
l’aide du site Web De l’application App Inventor. Et nous allons illustrer
enfin notre travail par une Implémentation de toutes les tâches réalisées
sur une maquette comme prototype final de Notre propre Smart Home.
Nous terminerons notre étude par une conclusion générale Serait un
résumé global de la mise en œuvre ainsi que les résultats obtenus.

Sommaire :
Table des matières
RESUME................................................................................................................................................

INTRODUCTION GENERALE.........................................................................................................

CHAPITRE 1 : LA DOMOTIQUE .....................................................................................................

Introduction de la domotique :.................................................................................................

II. Définition de la domotique : .................................................................................................

III. Que peut-on faire grâce à la domotique ? ...........................................................................

Le confort :.............................................................................................................................

Les économies d’énergie :.....................................................................................................

Communication :...................................................................................................................

La sécurité :............................................................................................................................

IV. Combien coute la domotique ? .............................................................................................

V. But du projet :..........................................................................................................................

CHAPITRE 2 : MATERIELS ET LOGICIELS UTILISES ..........................................................

I. Introduction :...........................................................................................................................
II. Matériels : ............................................................................................................................
Carte Arduino UNO
Servomoteur : ......................................................................................................................
Capteur de flamme :............................................................................................................
Capteur humidité & température DHT11 :......................................................................
Capteur de gaz MQ6 :.........................................................................................................
Buzzer………………………………………………………………………………………….

3
 Led…………………………………………………………………………….
Chapitre III partie réalisation :
La description du projet :
1.introduction
2.Fabrication de la maison
3.Automatisation de la maison
4.Des idées innovantes pour une maison intelligente sécurisée et connectée

Introduction de la domotique :
La domotique, appelée de plus en plus « technologie communicante ou intelligente »,
permet d’améliorer le confort et la sécurité des personnes mais aussi de leur simplifier la
vie pour certaines tâches.

Elle constitue aussi pour les professionnels des opportunités de marché liées au
vieillissement de la population et au maintien de l’autonomie des personnes fragilisées
(âgées et/ou handicapées).

Fournir des conseils et des propositions pertinents en domotique ne se décrète pas. En

effet, ils sont fonction des usages ou des habitudes de vie des personnes, de la nature des
travaux (neuf ou réhabilitation) et de la situation particulière du client.

Au-delà de la technologie, la domotique est à proposer par le professionnel comme un

véritable service prenant en considération l’usager avec ses habitudes, ses envies et ses
capacités, sans oublier l’assistance pour permettre au client de s’approprier l’installation
ou pour assurer la maintenance préventive et curative Ces éléments demandent donc aux
professionnels d’adapter leur savoir-faire, leur organisation et de créer des partenariats
avec des professionnels d’activités complémentaires.

II. Définition de la domotique :

La domotique rassemble les différentes techniques qui permettent de contrôler, de programmer et
d’automatiser une habitation, comme son nom l’indique avec le terme latin domus (domicile) et le
suffixe tique (technique). Elle regroupe et utilise ainsi les domaines de l’électronique, de l’informatique,
de la télécommunication et des automatismes.

La domotique opère dans un champ technique et informatique très vaste. Elle permet de programmer
la plupart des appareils et dispositifs électriques de la maison, depuis l’éclairage et le chauffage
jusqu’aux équipements audiovisuels et électroménagers, en passant par l’ouverture des fenêtres. Elle
facilite également le contrôle de l’habitation en gérant les systèmes d’alarme, les préventions incendie,
ou encore la température au sein des pièces.

III. Que peut-on faire grâce à la domotique :

1. Le confort :
. Le contrôle d’un bâtiment
. Les applications thermiques avec le suivi du température et de l’humidité
. La gestion des ouvertures et fermetures avec les interfaces de gestion
. La qualité de l’air et de ventilation mécanique contrôlée ( VMC)

4
 2. l’économie d’énergie :
l’extinction automatique de vos lumières et appareils en veille lors de la mise
en service de l’alarme.
-l’interrupteur automatique pour l’éclairage d’un escalier, couloir,….
-la coupure de votre chauffage lors de l’ouverture d’une fenêtre.
-le suivi des consommations du bâtiment. -l’ouverture et fermeture de vos
volets suivant l’ensoleillement.
3.la sécurité :
-la gestion et le contrôle des accès avec la gestion des appareils électriques.
-la détection de présence et d’intrusion avec alarmes et vidéosurveillances
(domotique PMR, domotique de sécurité).
-la visualisation de l’information sondée par détecteurs.
-la sécurité incendie.
4.La communication :
– les communications de type télécoms et informatique(VDI) avec utilisation de logiciels libres, de
programmes domotiques spécifiques (notamment en résidant dans une centrale).

-la télévision, le multimédia et le système sonore avec la musique et vidéo répartis dans plusieurs
pièces, dites « multi-room » (domotique audio, domotique vidéo).

Fig1.

5
IV.Combien coute la domotique ?
Un système domotique complet (pose comprise) coûte en moyenne entre 5 000 et 20 000 €.
Si vous êtes en train de construire une maison, l’équipement domotique vous reviendra
moins cher puisque vous pourrez intégrer les équipements sans avoir à faire de gros travaux.

Mais il peut réaliser une système domotique avec un budget moins cher.

Ensuite, le budget va surtout dépendre du nombre de périphériques qu’on va mettre en place, et de

la technologie utilisée, certaines étant plus couteuses que d’autres. Pour récapituler :

• Box domotique : 200€

• Gestion des volets : 200€

• Gestion du chauffage : 200€

• Gestion de l’éclairage : 500€

• Gestion des appareils : 250€

• Sécurité : 550€

Soit un total de 1900€

V. But du projet :
Notre projet a pour but de créer un système à l’aide d’Arduino pour réaliser une maison connecté
grâce à des modules moins chère par rapport à ce qu’on a vu au-dessus aussi par rapport au prix que
l’on peut voir présenter à la TV par exemple ( publication des marques de la domotique [Home Auto,
Samsung, IAM et Orange…] ), et plus simple qui sont disponible partout avec des prix convenable.

Partie financière :
Modules Nombres Prix
Capteur de gaz MQ6 X1 45DH
Capteur de flamme X1 30DH
Capteur d’humidité X1 30DH
Arduino UNO X1 180DH
Servomoteur X1 40DH
LCD X1 25DH
LED X3 6DH
BUZZER X1 5DH

6
 CHAPITRE II : MATERIELS ET LOGICIELS
UTILISES
I. Introduction : Comment faire des montages électroniques, simplement, en utilisant
un langage de programmation? La réponse, c’est le projet. Arduino qui l’apporte, celui-ci a
été conçu pour être accessible à tous par sa simplicité. Mais il peut également être d’usage
professionnel, tant les possibilités d’application sont nombreuses. Ces cartes polyvalentes
sont donc parfaites pour nous, débutants, qui ne demandent qu’apprendre et progresser.
Grace a cette carte Ces fonctions sont réalisées par des capteurs, des actionneurs, des
automates et plus généralement par des équipements électriques et/ou électroniques .

II. Matériels :
1. Carte Arduino UNO :

Fig2. Carte arduino Fig3. miCro Chip atmega328

Arduino désigne un écosystème libre comprenant des cartes (Arduino Uno, Arduino
Leonardo, Arduino Méga, Arduino Nano...), des logiciels (notamment l'IDE Arduino),
ou encore des librairies. Ces systèmes d'électronique programmable permettent de

7
 construire des projets facilement, et d'aborder tant l'approche électronique de
l'approche logicielle.
Carte Arduino UNO est une carte de microcontrôleur open-source basée sur
le microcontrôleur Microchip ATmega328P et développée par Arduino.cc et
initialement publiée en 2010. [2][3] La carte est équipée d’ensembles de
broches d’entrée/sortie (E/S) numériques et analogiques qui peuvent être
interfacées à diverses cartes d’extension (blindages) et autres circuits. [1] La
carte dispose de 14 broches d’E/S numériques (six capables de sortie PWM),
de 6 broches d’E/S analogiques et est programmable avec
l’IDE Arduino (Integrated Development Environment), via un câble USB de
type B. [4] Il peut être alimenté par un câble USB ou un connecteur barillet qui
accepte des tensions comprises entre 7 et 20 volts, comme une batterie
rectangulaire de 9 volts. Il est similaire à l’Arduino Nano et Leonardo. [5],[6] La
conception de référence matérielle est distribuée sous une licence Creative
Commons Attribution Share-Alike 2.5 et est disponible sur le site Web
d’Arduino. Des fichiers de mise en page et de production pour certaines
versions du matériel sont également disponibles.

La carte microcontrôleur microchip atmega328P :

ATMEGA328P est un contrôleur haute performance et basse consommation de Micro

chip. ATMEGA328P est un microcontrôleur 8 bits basé sur l’architecture AVR RISC. C’est
le plus populaire de tous les contrôleurs AVR car il est utilisé dans les cartes ARDUINO.

Présentation:

1.Capteur de gaz MQ6 :

Le module MQ6 Gas Sensor est utile pour la détection des fuites de gaz. Ils sont utilisés

dans les équipements de détection de fuites de gaz dans la maison et l’industrie,

conviennent à la détection de GPL, d’iso-butane, de propane, de GNL, d’éviter le bruit

de l’alcool, les vapeurs de cuisson et la fumée de cigarette. En raison de sa sensibilité

élevée et de son temps de réponse, les mesures peuvent être prises dès que possible .

8
Caractéristiques:
• Alimentation: 5 Vcc
• Consommation temps de chauffe:
≤ 900 mW
• Plage de mesure: 10 à 10000 pm
• Sortie analogique et digitale (seuil ajustable via potentiomètre)
• Sensibilité: 2 à 20 K
• Temps de réponse: s 10 sec
• Haute sensibilité
• Température de service: -10 à 50 °C
• Compatibilité: Arduino et Raspberry
Pi
• Dimensions: 35 x 20 x 21 mm

Connexions :
Raccordement de 5 volts à travers le chauffage (H) broches conserve le capteur assez chaud
pour fonctionner correctement. Raccordement de 5 volts, soit au broches A ou B provoque le
capteur d'émettre une tension analogique sur les autres broches. Une charge ohmique entre
les broches de sortie et la terre, définit la sensibilité du détecteur. La charge résistive doit
être calibrée pour votre application particulière en utilisant les équations de la fiche
technique, mais une bonne valeur de départ pour la résistance est de 20 kQ.

9
2.capteur de flamme :
Présentation du module :

• Nom du produit : Module Capteur IR Infrarouge Flamme Lumière 760nm-1100nm pour Arduino.

• Catégorie : Module de détection

Caractéristique :

Alimentation: 5 Vcc
Plage de mesure: 760 à 1100 nm
Sorties: A0, Gnd, Vcc et D0
Température de service: -40 °C à +85 °C
Humidité de service: 30 à 90 % RH
Dimensions: 42 x 16 x 15 mm
Principe De La Détection De Flamme : Le détecteur de flamme détecte toute élévation de
température ou présence de produits issus d’une combustion. Les flammes produisent des
rayonnements caractérisés par une fréquence de scintillement plus ou moins intense dans
des bandes spectrales spécifiques. Le principe du détecteur de flamme est de répondre aux
rayonnements électromagnétiques émis par une flamme, en les distinguant des
rayonnements interférents présents dans l’environnement d’utilisation. Les détecteurs de
flamme optiques sont constitués de capteurs UV et/ou IR pour détecter ces rayonnements. Il
existe trois catégories d’appareils pour détecter une flamme :
Les détecteurs dotés de capteurs Infra-Rouge (IR)
Les détecteurs composés de capteurs Ultra-Violet (UV) Et les détecteurs combinant IR et UV
(en général, ils sont constitués de deux capteurs IR et d’un capteur UV) Les détecteurs IR se
divisent eux-mêmes en deux familles, à fréquence unique ou multispectre. Le plus souvent
les détecteurs multi-IR identifient le spectre du dioxyde de carbone pour les feux carbonés
et/ou celui de l’eau pour les feux non carbonés. La vidéosurveillance associée à un

10
traitement d’image peut également servir à la détection de flamme. Il s’agit de l’imagerie
thermique dans le domaine de l’IR ou du visible.

3.capteur d’humidité et de température DHT11 :

Caractéristique :

• Alimentation +5V (3.5 - 5.5V)

• température : de 0 à 50°C, précision : +/- 2°C

• Humidité : de 20 à 96% RH, précision +/- 5% RH

Le protocole de communication : Le DHT11 a la particularité d’utiliser une seule broche pour
communiquer avec son maitre. La communication se fait donc au moyen d’un protocole
propriétaire demandant des timings bien précis.
Explication des bases pour communiquer avec un DHT11

11
Une trame « type » se compose de trois grandes parties :

 Le maitre réveil le capteur au moyen d’un signal de « Start ».

 Le capteur sort de son sommeil et envoie une réponse pour dire qu’il est vivant.

 Le capteur envoie 40 bits de données (5 octets) contenant la température, le taux

d’humidité et une checksum.
Ce qu’il faut noter c’est que le capteur a une sortie dite à « collecteur ouvert », cela signifie
que le capteur ne sort pas des niveaux logiques 0v/5v mais utilise un transistor en sortie. Si le
capteur veut envoyer un « 0 » il force le signal à 0v en rendant son transistor (entre DATA et
GND) passant. Si le capteur veut envoyer un « 1 » il laisse le signal tel-quel en rendant son
transistor bloquant. D’où l’important de la résistance de tirage que l’on peut voir sur le
schéma, pas de résistance = pas de signal Réveil du capteur :
Le DHT11 est une grosse féniasse, il passe son temps à dormir. Si vous voulez qu’il vous
envoie ses données il faut le secouer en lui envoyant un signal de Start.
Le signal de Start consiste en un état bas (0v) de 18 millisecondes et d’un état haut (5v) de 40
microsecondes. Jusque-là rien de bien compliqué ! Ensuite le DHT11 va répondre pour dire
qu’il est bien réveillé. Pour ce faire il va placer le signal à l’état bas pendant 80 microsecondes
puis à l’état haut pendant 80 autres microsecondes. A ce moment précis le capteur est prêt,
les mesures de la température et de l’humidité sont faites et le capteur va pouvoir
commencer à envoyer les données.

4. Ecran LCD avec un I2C :

12
 Ce 16 caractères par 2 lignes d'affichage a un contraste texte blanc très clair et
très haut sur un fond bleu / rétro-éclairage. Il comprend également une série
I2C / IIC carte adaptateur présoudé à l'arrière de l'écran LCD. Cela signifie qu'il
peut être contrôlé avec seulement 2 I2C broches de données série (SDA et
SCL) et nécessite donc beaucoup moins broches numériques IO lorsqu'il est
commandé à partir d'un microcontrôleur. Au total, le module ne nécessite 4
fils dont la puissance 5V et GND. Le réglage du contraste est également fourni
par la carte fille par l'intermédiaire d'un potentiomètre. Si vous prévoyez
d'utiliser avec une carte Arduino. Note : Ces modules sont actuellement
fournis avec une adresse I2C par défaut soit 0x27 ou 0x3F. Pour déterminer
quelle version vous avez vérifié l'adaptateur I2C tableau noir sur la face
inférieure du module. S'il y a 3 jeux de patins étiquetés A0, A1, A2 et puis
l'adresse par défaut sera 0x3F. S'il n'y a pas pads l'adresse par défaut sera
0x27. Le module est équipé d'un potentiomètre de réglage de contraste sur la
face inférieure de l'écran. Cela peut nécessiter de réglage pour l'écran pour
afficher le texte correctement. Si la pression est appliquée à la carte fille I2C il
est possible de se plier et de venir en contact avec le module LCD. S'il vous
plaît assurer lorsque l'écran LCD est installé dans votre application qu'aucun
objet externe n’applique une pression sur le dos du module. Les pins de LCD
(I2C) sont : GND, VCC (+5V), SDA et SCL

13
 5.BUZZER :

Description

Type : Buzzer passive Tension de travail:

3.5-5.5v Courant de travail: < 25mA Dimension PCB: 18.5mm x 15mm (L x P)
Fonction de Buzzer : buzz

Buzzer Arduino
Également connus sous le nom d’alarmes audio, d’indicateurs audio, de transducteurs
audio, de buzzers piézoélectriques, de beepers ou d’alarmes sonores, la variété de
produits disponibles est vaste. Les buzzers sont généralement utilisés à des fins
d’alarme ou d’identification dans un large éventail d’applications. L’objectif de cet
article est de fournir un résumé des points clés à considérer lors de l’achat de
produits buzzers.

Les buzzers piézoélectriques contiennent une plaque vibrante en céramique

piézoélectrique ou un élément piézoélectrique dans un boîtier moulé. En principe,
le son est généré lorsqu’une tension est appliquée et que l’élément piézo vibre à
l’intérieur du boîtier. RS Pro

Les buzzers électromécaniques utilisent un disque métallique nu et un électro-

aimant. Un champ magnétique est généré lorsqu’une tension est appliquée, ce qui
fait bouger l’aimant et vibrer le disque métallique. Cela génère un son audible. L’un
des buzzers électromécaniques les plus populaires de RS Pro est le buzzer AC.

Les buzzers AC, également connus sous le nom de transducteurs audio, utilisent un
signal d’onde. Ils nécessitent des circuits supplémentaires pour générer le son, ce qui

14
peut rendre le processus de conception plus compliqué. Cependant, les buzzers AC
offrent une grande flexibilité en termes de gamme globale de sortie sonore.

6 .Servomoteur :

Description :
Servomoteur miniature économique. Livré avec palonniers, visserie et connecteur JR.

• Alimentation: 4,8 à 6 Vcc

• Course: 2 x 60°

• Couple: 1,6 kg.cm à 4,8 Vcc

• Vitesse: 0,12 s/60°

• Dimensions: 24 x 13 x 29 mm
Un servomoteur (souvent abrégé en « servo », provenant du latin servus qui signifie
« esclave ») est un moteur capable de maintenir une opposition à un effort statique et
dont la position est vérifiée en continu et corrigée en fonction de la mesure. C'est
donc un système asservi. Le servomoteur intègre dans un même boitier, la
mécanique (moteur et engrenage), et l’électronique, pour la commande et
l'asservissement du moteur. La position est définie avec une limite de débattement
d’angle de 180 degrés, mais également disponible en rotation continue1

15
7.LED :

Description :
Le mot LED est l'acronyme de Light Emitting Diode (Diode
Electroluminescente en français). Le symbole de la LED
ressemble à celui de la diode mais on y a ajouté deux flèches
sortantes pour représenter le rayonnement lumineux émis.

16
 CHAPITRE III : PARTIE REALISATION
I- INTRODUCTION :
• Dans l'ensemble, la réalisation d'une maison intelligente
nécessite une planification minutieuse, une installation
appropriée des équipements, ainsi que la configuration et
l'intégration des différents systèmes pour créer un
environnement domestique connecté, automatisé, moderne,
confortable et efficient, offrant des fonctionnalités avancées
pour faciliter la vie quotidienne.

II-FABRICATION DE LA MAISON :
1. Structure de la maison :
• La première étape consiste à créer une maison. Pour cela, nous
avons dessiné la structure Principale, c’est-à-dire les murs
extérieurs et le sol à l’aide d’une découpeuse laser. La Maquette
est de taille de 56cm sur 39cm constitue d’une chambre, une
cuisine et un salon.

CHAMBRE: SALON:

servomoteur +LED humidité+LCD

CUISINE :

GAZ+FLAMME+LED+BUZZER

2. Périphériques utilisées et leurs positions :

17
 • Cette maquette, permettrait de présenter certaines
fonctionnalités de la domotique à travers 3 Capteurs (Gaz,
Humidité et Température et de Flamme.), un Servomoteur
et autres périphériques. Ces scénarios seront automatisés
via la carte Arduino Exécutant des programmes
informatique.

LOCALISATION PERIPHERIQUES
LA CHAMBRE -SERVOMOTEUR.
- LED.

LA CUISINE -CAPTEUR DE GAZ MQ6.

- CAPTEUR DE FLAMME.
-LED.
-BUZZER.
LE SALON -CAPTEUR HUMIDITE &
TEMPERATURE DHT11
-LCD.

III- Automatisation de la maison :

• Nous avons pris en compte la tendance actuelle de la gestion de
la consommation d'énergie en l'appliquant à petite échelle. Nous
avons installé un capteur DHT11 dans le salon qui joue un rôle
essentiel dans la mesure de l'humidité et de la température et il
offre des informations et des valeurs numériques précises sur les
conditions environnementales. Pour l'affichage des valeurs
numériques, nous avons choisi un écran LCD car il est affiché des
informations visuelles de manière claire et lisible, et réputé pour

18
 sa faible consommation d'énergie par rapport à d'autres
technologies d'affichage.

Figure : schéma -DHT11

• La sécurité est devenue un élément primordial dans le choix

d’une maison. Et l’une des plus Grande crainte d’accident reste
l’incendie. Pour cette raison nous avons installé différents
composants dans la cuisine. Parmi elles on a le capteur de
flamme conçu pour détecter la présence de flammes ou de feux.
Il utilise différents mécanismes de détection pour identifier les
signaux caractéristiques d'une flamme, tels que la lumière
infrarouge, les rayons ultraviolets ou les particules émises par la
combustion. Lorsque le capteur détecte la présence d'une
flamme, il génère un signal électrique traduit par des LED rouge,
qui peut utiliser pour activer le buzzer en vue de déclencher une
alarme de sécurité, pour avertir les occupants de la maison.

19
Figure : FONCTIONNEMENT DU CAPTEUR DE FLAMME
ET DU BUZZER

Figure : SCHEMA DU CAPTEUR DE FLAMME

• Parmi les équipements installés dans la cuisine il y a le MQ-
6 qui est un capteur de gaz qui est souvent utilisé pour
détecter la présence de gaz inflammables tels que le gaz
naturel, le butane, le propane, le méthane et d'autres

20
 hydrocarbures. Il est basé sur le principe de la résistance
électrique qui varie en présence de gaz inflammables.

Figure : schéma du capteur de gaz MQ6

• Restant dans le cadre de la sécurité, nous avons installé dans la

chambre un servomoteur qui est un dispositif mécanique utilisé
pour contrôler le mouvement précis d'un mécanisme ou d'un
objet “ Dans notre cas contrôler l'ouverture et la fermeture de la
fenêtre de manière automatisée. ”. Le servomoteur est fixé sur la
fenêtre ou sur le mécanisme d'ouverture existant, de manière à
pouvoir actionner son mouvement. Un capteur de position est
utilisé pour mesurer l'angle d'ouverture de la fenêtre. Ce capteur
peut être intégré au servomoteur lui-même ou placé ailleurs sur
la fenêtre pour détecter la position actuelle de la fenêtre. Un
circuit de contrôle est connecté au servomoteur et au capteur de
position. Ce circuit reçoit des instructions sur la position
souhaitée de la fenêtre à partir d'un système automatisé basé sur
des capteurs. Lorsque le gaz inflammable est détecté par le
21
 capteur de gaz MQ6, Le servomoteur reçoit des commandes du
système de contrôle pour indiquer l'ouverture de la fenêtre.

Figure : SCHEMA DU SERVOMOTEUR

• Ces équipements seront automatisés via la carte «
Arduino » par le programme suivant :

22
23
24
 Figure : réalisation initiale

Figure : réalisation finale

25
IIII- "Des idées innovantes pour une maison intelligente
sécurisée et connectée" :

Figure : maison intelligente

• Système d'alarme intégré : Un système d'alarme connecté à des

détecteurs de fumée et de gaz peut être configuré pour envoyer
des alertes d'urgence aux occupants de la maison, ainsi qu'à des
services d'urgence tels que les pompiers, en cas de détection de
fumée ou de gaz dangereux.
• Contrôle de la maison par la voix : Utiliser la technologie de
reconnaissance vocale pour permettre aux occupants de
contrôler divers aspects de la maison, tels que l'éclairage, le
chauffage, les appareils électroménagers, la sécurité, etc., en
utilisant des commandes vocales simples.
• Suivi de la santé à domicile : Intégrer des capteurs de santé
intelligents dans la maison pour surveiller en continu les signes
vitaux, comme la fréquence cardiaque, la pression artérielle, le
sommeil, etc., afin de permettre un suivi de la santé en temps
réel et d'envoyer des alertes en cas d'anomalies.

26
 • Gestion intelligente de l'énergie : Utiliser des capteurs et des
algorithmes intelligents pour optimiser la consommation
d'énergie de la maison. Cela peut inclure la gestion automatique
de l'éclairage en fonction de la présence des occupants,
l'ajustement automatique du chauffage et de la climatisation en
fonction des conditions météorologiques, etc.
• Jardinage intelligent : Intégrer des capteurs d'humidité du sol, de
luminosité et de température pour automatiser l'arrosage des
plantes et optimiser les conditions de croissance. Des systèmes
d'irrigation intelligents peuvent être contrôlés à distance et
ajustés en fonction des besoins spécifiques de chaque plante.
• Système de gestion des déchets : Mettre en place un système
intelligent de tri des déchets qui utilise des capteurs pour
identifier et trier automatiquement les déchets recyclables,
compostables et non recyclables. Cela facilitera le processus de
recyclage et réduira la quantité de déchets envoyés en décharge.
• Système de sécurité basé sur l'IA : Utiliser des caméras de
sécurité équipées d'algorithmes d'intelligence artificielle pour
détecter automatiquement les intrusions, les mouvements
suspects ou les comportements anormaux. Le système peut
envoyer des alertes aux propriétaires et aux autorités
compétentes pour une réponse rapide en cas d'incident.
• Maison adaptable et modulaire : Concevoir une maison
intelligente qui peut être adaptée et modifiée en fonction des
besoins changeants des occupants. Les murs, les cloisons et les
espaces peuvent être reconfigurés pour s'adapter aux nouveaux
besoins, offrant une flexibilité et une polyvalence maximales.
• Fenêtres intelligentes : Utilisation de vitrages intelligents qui
peuvent s'assombrir ou devenir transparents en fonction de la
luminosité extérieure, offrant ainsi une gestion automatique de
la lumière et de la confidentialité.
• Systèmes de gestion de l'eau intelligents : Utilisation de capteurs
pour surveiller la consommation d'eau, détecter les fuites et
27
 contrôler l'irrigation. Les systèmes peuvent également analyser
les habitudes de consommation d'eau et fournir des
recommandations pour une utilisation plus efficace.

-Ces idées innovantes pour une maison intelligente visent à améliorer

la sécurité, le confort, l'efficacité énergétique et la qualité de vie des
occupants. Elles utilisent des technologies émergentes telles que
l'intelligence artificielle, l'Internet des objets (IoT) et l'automatisation
pour créer un environnement résidentiel intelligent et connecté.

CONCLUSION GENERALE :
-Nous avons fabriqué une maison dite « intelligente ». Effectivement,
dans le cadre du thème de la domotique, nous avons conçu une maison
automatisée. Elle est capable de prévenir en cas d'incendie ou dans le
cas de fuite de gaz aussi surveillé l'état de la température et l'humidité.
Cependant, les fonctionnalités ne se restreignent pas à celles-ci et
d'autres peuvent être ajoutées grâce à un système de centralisation.
- Nous sommes unanimes pour dire que ce projet nous a permis de
nous amuser grâce à la manipulation du matériel, tout en acquérant
de meilleures connaissances des applications de la domotique, ce qui
pourrait nous être fortement utile pour notre vie professionnelle
future. Bien sûr tout ce travail s’est déroulé dans les meilleures
conditions possible, en effet une bonne cohésion et une bonne entente
ont permis l’obtention d’un travail abouti et satisfaisant.
- Ce projet nous a fait découvrir un secteur que nous ne connaissions
pas vraiment et qui nous a intéresses de plus en plus au fur et à mesure
que nous approfondissions nos recherches. En plus de l’expérience
humaine, la rencontre avec des professionnels travaillant dans la
domotique nous a permis de recueillir des informations techniques et

28
des explications nécessaires à la compréhension du principe de
fonctionnement de certaine technologie.
-Le seul point « négatif », serait sûrement le manque de temps pour
pouvoir encore approfondir ce travail, car ce dernier ne s'arrête pas ici
il a encore plusieurs tache qi peut être amélioré. En effet, beaucoup de
possibilités s’offrent aux passionnés de domotique, tant sur le matériel
disponible que sur les actions à réaliser. Cependant rien ne nous
empêche de continuer sur cette voie de notre propre côté …
-Ce projet a été vivant, entraînant et motivant pour la suite de nos
études. Nous pensons avoir entraperçu une partie de notre future vie
active.

29
