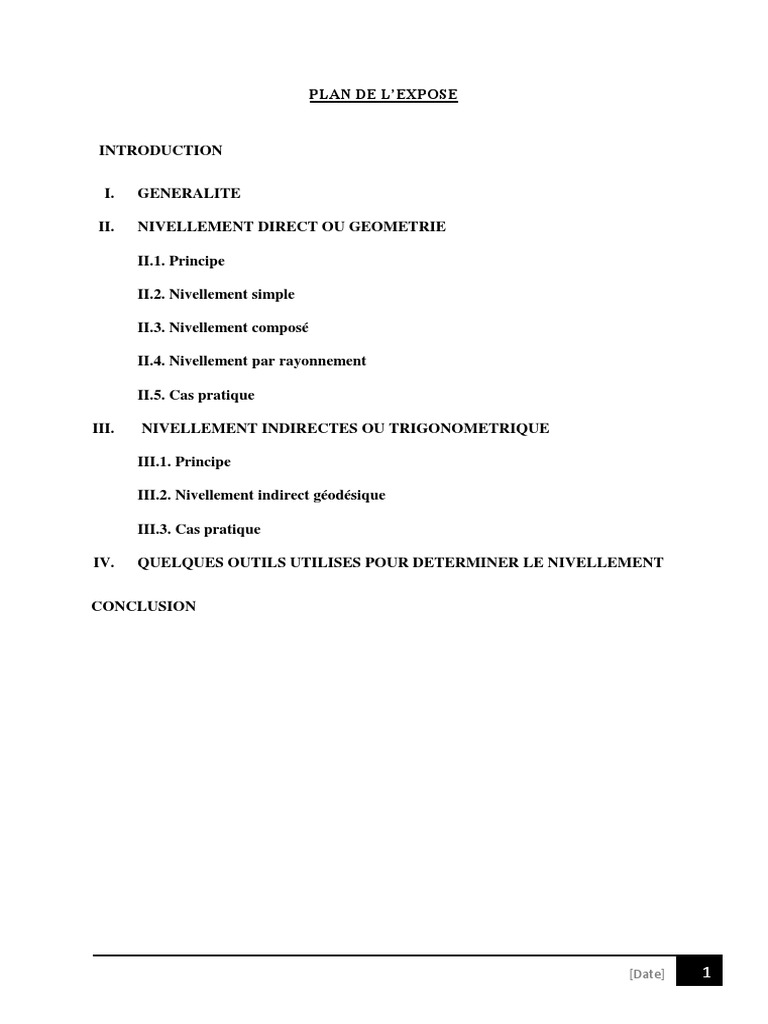

PLAN DE L’EXPOSE

INTRODUCTION

I. GENERALITE

II. NIVELLEMENT DIRECT OU GEOMETRIE

II.1. Principe

II.2. Nivellement simple

II.3. Nivellement composé

II.4. Nivellement par rayonnement

II.5. Cas pratique

III. NIVELLEMENT INDIRECTES OU TRIGONOMETRIQUE

III.1. Principe

III.2. Nivellement indirect géodésique

III.3. Cas pratique

IV. QUELQUES OUTILS UTILISES POUR DETERMINER LE NIVELLEMENT

CONCLUSION

[Date] 1
 INTRODUCTION
Le nivellement a pour objectif de déterminer l’altitude et la dénivelée entre deux points. Notre
travail consistera à décrire le nivellement d'un réseau de points disposés sur un site par le biais
de 2 techniques de mesures généralement utilisées dans le domaine des BTP : le nivellement
direct ou géométrique et le nivellement indirect ou trigonométrique. Dans la suite nous
développerons ainsi les méthodes de calculs simples de ses 2 techniques.

[Date] 2
 I- GENERALITE :

On ne saurait parler de nivellement sans parler d’altitude. L’altitude dans le langage commun,
exprime l’éloignement d’un objet par rapport au niveau moyen de la mer. Elle exprime
également une réalité physique, l’eau s’écoulant du point d’altitude le plus élevé vers le point
d’altitude le plus faible. On peut maintenant définir le nivellement comme étant l'ensemble des
opérations qui permettent de déterminer des altitudes et des dénivelées. L'altitude d'un point est
la distance par rapport à une surface de niveau zéro.

Le nivellement peut s'effectuer très souvent sur deux procédés qui sont par ordre de précision
décroissant :
- le nivellement direct ou géométrique ;
- le nivellement indirect ou trigonométrique ;

II- NIVELLEMENT DIRECT

II.1- Principe :
Le principe consiste à déterminer la "dénivelée ∆HAB" entre deux points A et B à l’aide d’un
"niveau", et d’une échelle verticale appelée "mire". Le niveau est constitué d’une optique de
visée tournant autour d’un axe principale (axe vertical) : il définit donc un plan de visée
horizontal

∆ HAB = lA – lB
lA et lB: lectures en mire en A et en B.

[Date] 3
 On emploi aussi l'expression de nivellement géométrique qui traduit le fait que les mesures
obtenues sont des longueurs de mire:

HA + lA = HB + lB ⇔ HB = HA + ∆ HAB
L'altitude de B est égale à l'altitude A plus la dénivelée prise algébriquement avec son signe.

II.2- Nivellement simple

HB = HA + ∆ HAB
Avec :
HA : altitude connue de A ;
HB : altitude inconnue ;
∆ HAB : la dénivelée entre les deux points A et B.

II.3- Nivellement composé ou par cheminement

Lorsque les points A et B sont trop éloignés ou lorsque la dénivelée est supérieure à la
longueur de la mire, on est obligé de faire plusieurs stations ; déterminants ainsi plusieurs points
intermédiaires.

HB = HA + [(lA – l1av) + (l1ar – l2av) + (l2ar – l3av) + (l3ar – lB)]

D’où :

Avec :
li ar: lecture arrière du point i selon le sens du nivellement;

[Date] 4
li av: lecture arrière du point i selon le sens du nivellement;

II.4- Nivellement par rayonnement

À partir d'une station, on détermine les altitudes des différents points par rapport à un repère
connu R.

Les observations et les calculs sont présentés sous forme de tableau avec vérification
obligatoire de calculs des altitudes.

II.5- Cas pratique

Supposons l’altitude du point A connue, en notant LAR (Lecture Arrière) et LAV (Lecture
Avant) les lectures sur les 2 mires, l’altitude du point B s’obtient comme suit :
Alt (B) = Alt (A) + (LAR - LAV)

[Date] 5
Calcul de l'altitude par la dénivelée (Dn)
La dénivelée exprime la différence d’altitude entre 2 points Elle peut être : positive lorsque le
terrain monte et négative lorsque le terrain descend.
Dénivelée (Dn) A vers B = lecture de A - lecture de B soit 1,80 – 1,45 = 0,35 m

Altitude de B = Altitude de A + dénivelée de A vers B soit 210,10 + 0,35 = 210,45 m La

précision des déterminations dépend du matériel employé mais aussi et surtout, des méthodes.

III- Nivellement indirect ou trigonométrique :

Il est intéressant d’étudier en détail cette technique puisque c’est le moyen de mesure utilisé par
les stations totales. Il est donc appelé à se généraliser, même s’il reste moins précis sur les
dénivelées que le nivellement direct.

III.1- Principe :
Le nivellement indirect trigonométrique permet de déterminer la dénivelée ∆H entre la station
T d’un théodolite et un point P visé. Ceci est fait par la mesure de la distance inclinée suivant
la ligne de visée Di et de l’angle zénithal.

[Date] 6
À partir du schéma, on peut écrire que :
∆HTP = ht + Di. cosV – hv
∆HTP est la dénivelée de T vers P.
ht est la hauteur de station (ou hauteur des tourillons).
hv est la hauteur de voyant ou plus généralement la hauteur visée au-dessus du point cherché
(on peut aussi poser une mire en P).

On en déduit la distance horizontale

On en déduit la distance suivant la pente Dp :

Remarque :

 Le terme Di. cosV est appelé « dénivelée instrumentale ». Il est noté ∆hi. C’est la
dénivelée entre l’axe des tourillons (t) du théodolite et le point p visé.
 Dh ne dépend pas de hv et ht : elle n’est fonction que de Di et de V.
 L’appellation « trigonométrique » vient des calculs de trigonométrie simples donnant
∆H et Dh.

[Date] 7
III.2- Nivellement indirect géodésique : Ce type de nivellement permet la détermination de
la dénivelée entre le point de station T et un point P visé à partir de la connaissance des
coordonnées planimétriques de T et P et de la mesure de l’angle vertical V

La distance horizontale Dh est déduite des coordonnées de T et P comme suit :

DhT est la distance horizontale entre T et P réduite à la station T.

hT est la hauteur du point de station au-dessus de l’ellipsoïde

III.3. Cas pratique :

Déterminer la dénivelée ∆H entre la station T d’un théodolite et un point P visé.

[Date] 8
La hauteur de notre station ht = 1,7m, de la distance inclinée suivant la ligne de visée Di est de

9m, la hauteur de lecture hv sur notre mire est de 0.6m. l’angle zénithal V est de 66.67 grad.

. ∆HTP = ht + Di. cosV – hv

AN :

∆HTP = 1,7+9*cos66,67-0,6= 5,5996m

IV- QUELQUES OUTILS UTILISES POUR LE NIVELLEMENT

IV-1- Le niveau :

 Niveaux à bulles

[Date] 9
 Niveaux automatiques

 Niveaux numériques électroniques

 Dispositifs de lecture

 Les mires

[Date] 10
  Supports de mires Trépied

 Repères

Repères muraux

Repères au sols

Attention : Il faut proscrire les spits, clous, fers à béton etc... qui ne présentent pas de
bossage.

[Date] 11
 CONCLUSION
En somme il était question pour nous ici de vous faire part de la notion de nivellement avec ses
différentes méthodes de calcul des dénivelées et altitude entre deux points. En effet le but
principal ici le même pour le nivellement direct qu’indirect avec généralement des précisions
différentes. Néanmoins il existe d’autres méthodes plus techniques et pratique comme celle par
GPS pour des plus grandes surfaces.

[Date] 12
 Référence
Bibliographie
 Cours de Topographie et Topométrie Générale de Ing. Jean-Baptiste HENRY à
l’université Louis Pasteur à Strasbourg
 Cours Topographie, Par : Mr. Z. BENGHAZI

Sites
 http://Educ-geo.fr
 Wikipédia.com

[Date] 13
