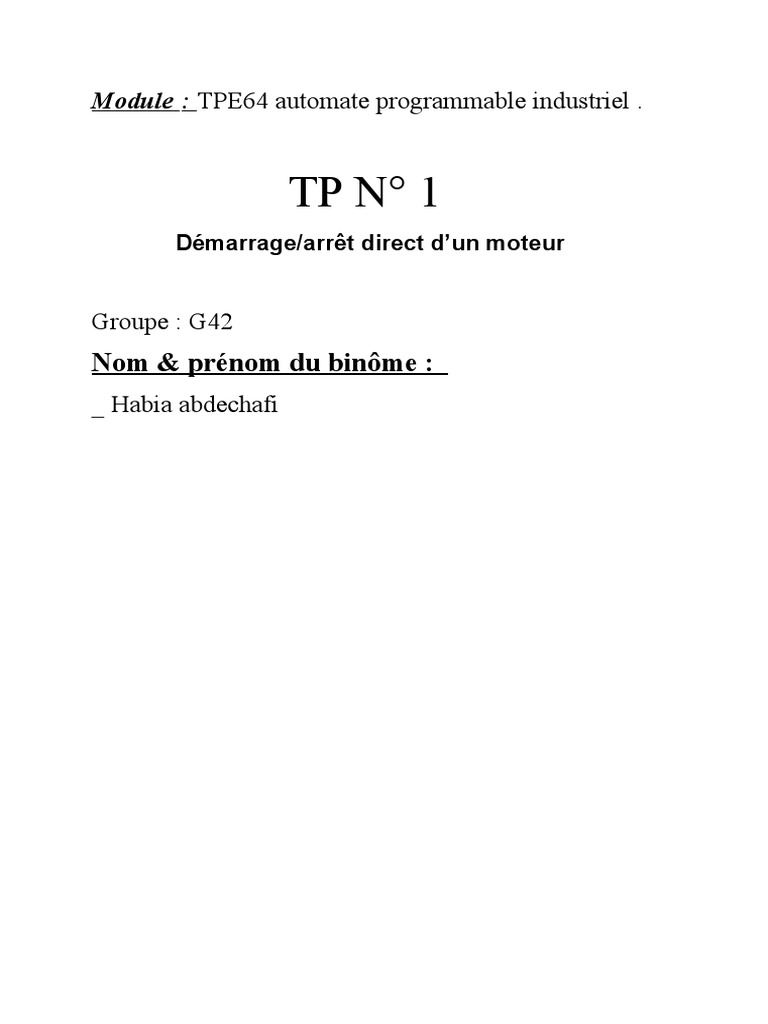

Module

: TPE64 automate programmable industriel .

TP N° 1
Démarrage/arrêt direct d’un moteur

Groupe : G42
Nom & prénom du binôme :
_ Habia abdechafi
Objectif du TP :
_ Connaitre l’architecture de l’automate programmable industriel .
_ Se familiariser avec le logiciel <<LOGO!Soft comfort >> .
_ Réaliser un programme simple en langage à contact (Ladder) .
Matériel utilisée :
Un automate logo siemens
Un ordinateur qui contien logiciel
LOGO!Soft comfort
Un câble Ethernet _ des câbles de liaison
électrique _ un moteur _ un simulateur à
LED (ASIMA)_ alimentation

Introduction :
Un automate programmable industriel, ou API (en anglais
programmable logic controller, PLC), est un dispositif électronique
numérique programmable destiné à la commande de processus
industriels par un traitement séquentiel. Il envoie des ordres vers
les préactionneurs (partie opérative ou PO côté actionneur) à
partir de données d’entrées (capteurs) (partie commande ou PC
côté capteur), de consignes et d’un programme informatique.
Fonctionnement 2  :
Pour faire marcher le moteur, on appuie sur le bouton poussoir S1 (NO) lié à l’entrée
TOR I2 ou d’un second emplacement S4(NO) lié à l’entrée TOR I4 du logo afin de
commander la fermeture du contacteur Q1. Le contacteur Q1 est lié de son coté à la
sortie TOR Q1 du logo .D’autre part , le bouton poussoir S0 (NC) lié à l’entrée TOR I1
ou le second emplacement S3(NC) lié à l’entrée I3 de l’automate .

Les étapes a suivre :

_ Tout d’abord on commence avec la configuration de l’automate avec l’ordinateur
par un câble Ethernet et on effectué une Adresse-IP pour l’ordinateur différente de
celle de l’automate dans la dernière valeur comme nous avons vu dans la séance TP
pour assurez la communication .
_après on réalise le montage qui est composé d’un automate programmable LOGO!8
qui contrôle un simulateur à led (simulateur ASIMA) d’un moteur à démarrage simple
_ Ensuite on lance le logiciel et on commence de programmé l’automate on
l’identifiant le nom du projet et nomé les entrées et les sorties (S0 STOP1,S3 STOP2 ,
S1 Start1,S4 Start2 ,Q1 contacteur )
_ Par la suite on trace le schéma ci-dessous dans l’interface de programmation
