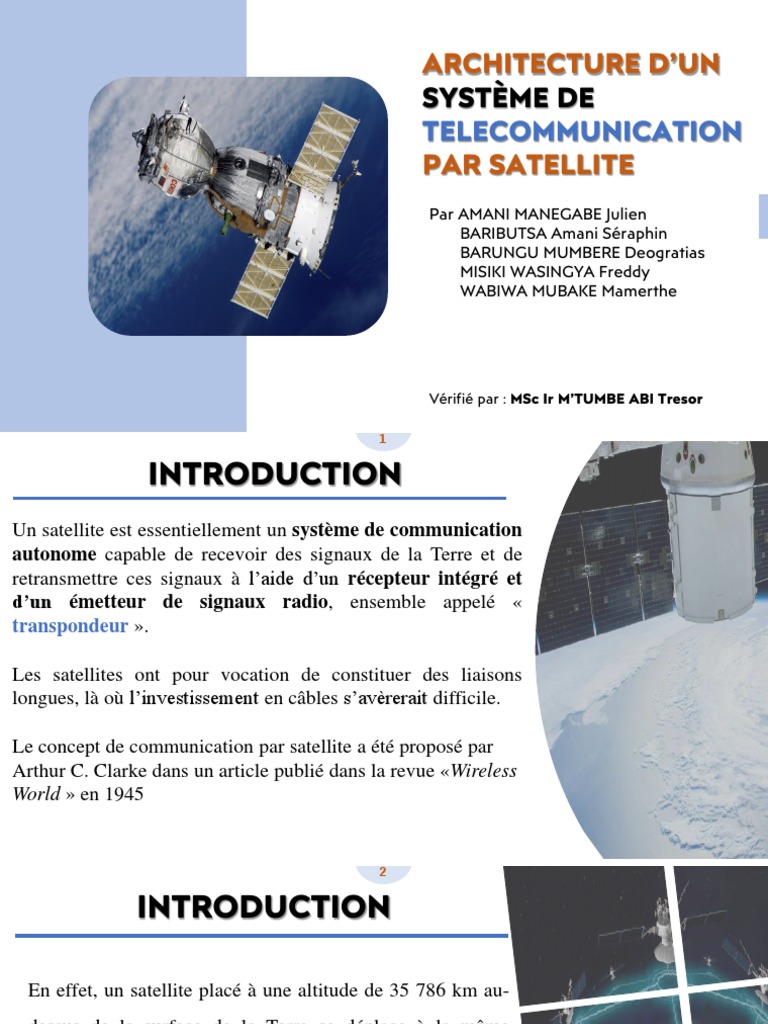

ARCHITECTURE D’UN

SYSTÈME DE
TELECOMMUNICATION
PAR SATELLITE
Par AMANI MANEGABE Julien
BARIBUTSA Amani Séraphin
BARUNGU MUMBERE Deogratias
MISIKI WASINGYA Freddy
WABIWA MUBAKE Mamerthe

Vérifié par : MSc Ir M’TUMBE ABI Tresor

 1

INTRODUCTION
Un satellite est essentiellement un système de communication
autonome capable de recevoir des signaux de la Terre et de
retransmettre ces signaux à l’aide d’un récepteur intégré et
d’un émetteur de signaux radio, ensemble appelé «
transpondeur ».

Les satellites ont pour vocation de constituer des liaisons

longues, là où l’investissement en câbles s’avèrerait difficile.

Le concept de communication par satellite a été proposé par

Arthur C. Clarke dans un article publié dans la revue «Wireless
World » en 1945
 2

INTRODUCTION

En effet, un satellite placé à une altitude de 35 786 km au-

dessus de la surface de la Terre se déplace à la même
vitesse et demeure donc dans une position fixe par rapport à
la Terre. Cette orbite, appelée « orbite géostationnaire, ou «
Ceinture de Clarke », est idéale puisqu’elle permet à une
antenne au sol de communiquer avec un satellite 24
heures sur 24 sans avoir à modifier sa position.
 3

INTRODUCTION

Le premier satellite artificiel, Spoutnik 1, a été lancé par l’Union

Soviétique, le 4 octobre 1957. Le premier satellite à relayer les
signaux vocaux fut celui du projet SCORE (Signal Communication
by Orbite Relay Equipment) du gouvernement américain, le 19
décembre 1958. Le 6 avril 1965, le premier satellite Intelsat, Early
Bird (appelé aussi Intelsat 1), a été construit par Hughes Aircraft
Company. Early Bird a été le premier satellite commercial
opérationnel à fournir des services réguliers de communication et
de diffusion entre l’Amérique et l’Europe
 4

Architecture d’un système de communication

par satellites

La communication par satellite

présente deux composantes
essentielles, un segment spatial
et un segment terrestre.
 5

Architecture d’un système de communication

par satellites

Le segment spatial
Il est constitué par le satellite lui-même, qui dispose de dispositifs d’émission-réception
radioélectriques associés à des antennes et des amplificateurs à large bande et à gain élevé.
Le segment terrestre
Le segment terrestre comprend les équipements de transmission, fixes ou mobiles, situées à la
surface de la terre et des équipements auxiliaires. Les récepteurs au sol comprennent les
équipements de réception directe par satellite (DTH, Direct To the Home, ou Direct-broadcast
satellite), les appareils de réception mobiles situées dans les avions, les navires, les téléphones par
satellite et les appareils portatifs.
 6

Architecture d’un système de communication

par satellites

Les liaisons satellites

Une liaison satellite typique se compose d’une transmission d’un signal depuis une station
terrienne vers un satellite (liaison montante). Le satellite reçoit et amplifie le signal et le
retransmet ensuite vers la Terre (liaison descendante).
Un système de communication par satellite est composé d’un ensemble de stations
terrestres d’émission-réception qui communiquent avec un ou plusieurs satellites placés en
rotation autour de la terre, d’un dispositif de télémétrie et de recherche (Tracking) et d’un
centre de gestion du réseau.
 7

Architecture d’un système de communication

par satellites

Les liaisons satellites

Le rayon terrestre R (OA, OB) étant de l’ordre de 6 370
km, l’angle sous lequel est vue la Terre depuis la
Ceinture de Clarke (à l’altitude de 35 860 km) est de
17,30 et l’arc terrestre correspondant est de 18 080 km.
Trois satellites géostationnaires espaces de 120 degré
suffisent pour desservir la plupart des terres habitées, à
l’exception des régions polaires.
 8

Architecture d’un système de communication

par satellites
Les liaisons satellites
Certaines stations sont en même temps
émettrices et réceptrices.
D’autres sont uniquement réceptrices,
ce sont les RCVO (ReCeiVe Only).
Exemple : des stations de réception d’un
système de radiodiffusion par satellite,
ou d’un système de distribution de
signaux de télévision ou de données
 9

Logiciels et les protocoles de communication

Les logiciels et les protocoles de
communication jouent un rôle essentiel
dans l'architecture d'un système de
communication par satellite.
Ils permettent aux différents éléments
du système, tels que les satellites, les
stations terrestres et les équipements de
transmission et de réception, de
communiquer entre eux de manière
cohérente et fiable.
 10

Logiciels et les protocoles de communication

Protocoles de modulation et de codage

Ces protocoles permettent de moduler les signaux transmis entre les stations
terrestres et les satellites, et de coder les données pour améliorer leur fiabilité et
leur sécurité. Des exemples de protocoles de modulation et de codage sont le QPSK,
l'ASK, le PSK, etc.

Protocoles de liaison de données

Ces protocoles permettent de gérer les connexions et les sessions entre les stations
terrestres et les satellites. Ils définissent les formats de données, les protocoles
d'authentification et de sécurité, et les procédures de gestion des erreurs.
 11

Logiciels et les protocoles de communication

Protocoles de réseau
Ces protocoles permettent de gérer les réseaux de communication par satellite, en
définissant les adresses IP, les routes de transmission, les protocoles de routage, etc. Des
exemples de protocoles de réseau sont le TCP/IP, le BGP, l'OSPF, etc

Logiciels d'exploitation et de maintenance

Ces logiciels permettent de superviser et de gérer les différents éléments du système de
communication par satellite, tels que les satellites, les stations terrestres, les équipements de
transmission et de réception, etc. Ils fournissent des outils de surveillance, de diagnostic et
de configuration pour garantir le bon fonctionnement du système.
 12

Logiciels et les protocoles de communication

Logiciels de traitement des

données
Ces logiciels permettent de traiter les
données transmises par le système de
communication par satellite, en
effectuant des opérations telles que la
compression, la décompression, le
filtrage, le traitement d'images, etc.
 13

Les Orbites
L'orbite désigne la trajectoire fermée
suivie par un corps céleste autour d'un
autre corps céleste de manière
périodique, sous l'influence de
la gravitation et de forces d’inertie. On
peut ainsi distinguer trois types
d’orbites différentes : des orbites
elliptiques, des orbites circulaires et
l’orbite géostationnaire.
 14

Les Orbites
Orbites elliptiques
Un satellite placé dans une orbite de ce type décrit une trajectoire en forme
d’ellipse autour de la terre. La principale caractéristique de ce type d’orbite est
la grande variation en vitesse que subissent les satellites.
Cependant, comme l’altitude varie énormément pendant sa période et que la
trajectoire décrit une ellipse, la position du satellite pour un observateur
terrestre n’est pas fixe. Par conséquent, le suivi de chaque satellite nécessite
un équipement de stations d’émission et de réception avec des antennes
mobiles, ce qui est considéré au point de vue financier et qualitatif comme
un inconvénient.
 15

Les Orbites

Orbites elliptiques
Néanmoins, les satellites en orbites elliptiques présentent l’avantage de pouvoir
desservir des zones éloignées de l’équateur, ce qui n’est pas forcément le cas pour
les orbites circulaires et géostationnaire. En effet, avec une inclinaison élevée, il est
possible de survoler des territoires à la périphérie des hémisphères.

!! Les orbites circulaires corrigent les défauts des orbites elliptiques.

 16

Les Orbites

Orbites circulaires
Il existe une infinité d’orbites circulaires, chacune correspondant à une
inclinaison par rapport au plan orbital, mais on peut en distinguer 2 sortes :
l’orbite circulaire polaire et les orbites circulaires inclinées.
L’inconvénient principal, pour les satellites inscrits dans ce type de
trajectoire (polaire), est la lenteur de leur couverture mais cette faible
vitesse permet tout de même au satellite de couvrir une grande partie de
la surface du globe, voire la totalité de la terre, compte tenu de la rotation
de la terre sur elle-même.
 17

Les Orbites

Orbites circulaires
La trajectoire des orbites circulaires est inclinée d’un certain angle par
rapport au plan équatorial. Cependant, cette inclinaison présente un
inconvénient majeur : ces satellites ne peuvent pas couvrir la totalité de
la surface du globe.
Par contre, cette orbite possède un avantage : selon l’altitude du satellite, il
est possible de cibler les zones du globe, c’est à dire que l’on peut desservir
les parties intéressantes d’un point de vue économique, militaire, ou autres
applications…
 18

Les Orbites

Orbite géostationnaire
La caractéristique la plus importante de cette orbite est que pour un
observateur terrestre, un satellite placé en orbite géostationnaire a une
apparence immobile dans le ciel. Cette orbite est la plus utilisée actuellement
car la qualité des signaux est équivalente, voire supérieure à celle des autres
orbites, mais il est beaucoup plus rentable d’utiliser ce type de satellite dans la
mesure où l’avantage majeur est la possibilité d’employer sur Terre des
antennes fixes. De plus, la position de cette trajectoire permet aux satellites
d’avoir une grande couverture qui vaut à peu près un hémisphère.
 19

Les Orbites

Orbite géostationnaire
L’altitude élevée de cet orbite entraîne quelques inconvénients. En effet,
plus les zones à couvrir sont éloignées de l’Equateur, plus le signal
mettra de temps pour arriver, et plus il y aura d’interférences. Il y a
également un autre problème qui se dessine déjà pour cette orbite : le
nombre de satellites en orbite géostationnaire devenant de plus en plus
grand au fil des années, cette trajectoire commence à être très
chargée.
 20

Conclusion
En conclusion, l'architecture d'un système de communication par satellite
est complexe et comprend plusieurs composants essentiels pour
permettre la transmission et la réception de signaux à travers l'espace. Les
systèmes de communication par satellite sont utilisés dans une variété
d'applications, telles que les télécommunications, la navigation,
l'observation de la Terre, la météorologie et les services de diffusion.
Ils offrent une couverture étendue et une grande capacité de transmission
de données, ce qui en fait une technologie importante pour les
communications à longue distance.
 21

Conclusion
L'architecture d'un système de communication par satellite présente
également des défis, tels que la nécessité de maintenir les satellites en
orbite, de gérer les interférences et les perturbations atmosphériques,
ainsi que de fournir une sécurité et une protection adéquates pour les
données transmises. Malgré ces défis, les systèmes de communication par
satellite continuent de jouer un rôle crucial dans les communications
mondiales et sont susceptibles de jouer un rôle encore plus important à
l'avenir avec l'évolution des technologies de communication.
MERCI
