ISSAT Mahdia CAO-électronique Moez KETATA : AU2023-2024

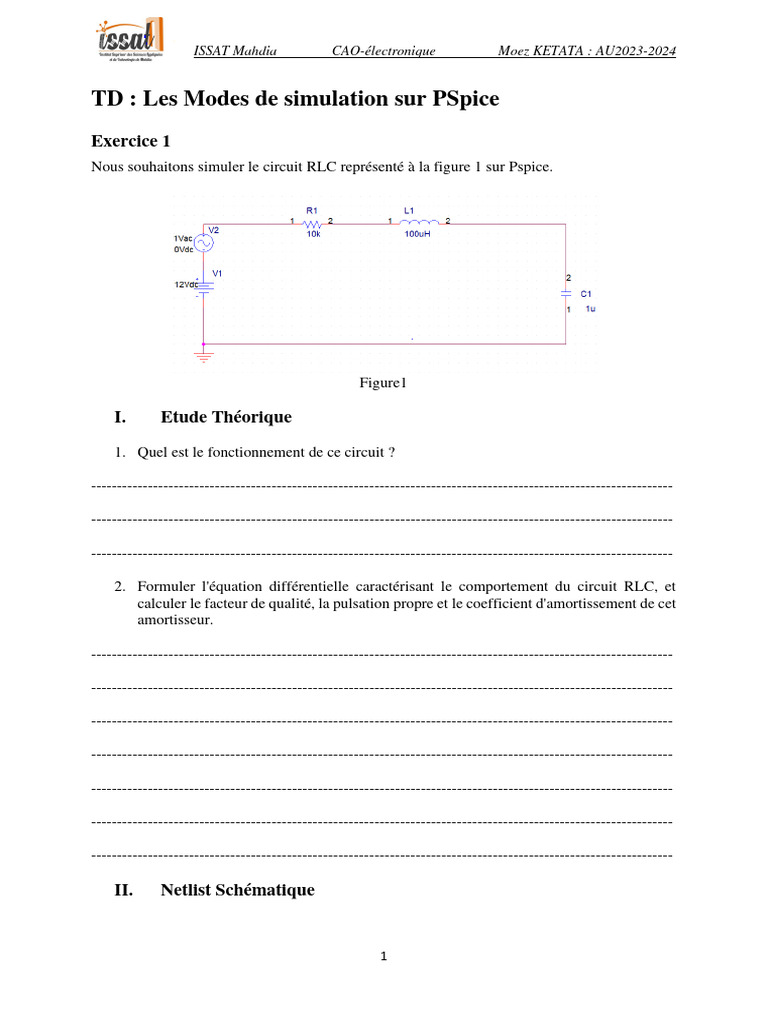

TD : Les Modes de simulation sur PSpice

Exercice 1
Nous souhaitons simuler le circuit RLC représenté à la figure 1 sur Pspice.

Figure1

I. Etude Théorique
1. Quel est le fonctionnement de ce circuit ?

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

2. Formuler l'équation différentielle caractérisant le comportement du circuit RLC, et

calculer le facteur de qualité, la pulsation propre et le coefficient d'amortissement de cet
amortisseur.

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

II. Netlist Schématique

1
 ISSAT Mahdia CAO-électronique Moez KETATA : AU2023-2024

3. Proposer un fichier Netlist pour ce circuit dans un bloc de texte (*.txt) à utiliser avec
Pspice

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

III. Analyse DC
4. Quelle commande doit-on utiliser pour effectuer une analyse en courant continu (DC)
-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

5. Quelle est le rôle du régime transitoire, écrire la commande de ce régime

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

6. Ecrire les commandes Pour Afficher l’allure du courant dans la résistance R1 et la

tension aux bornes du condensateur C1

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

7. Quelle est l'amplitude de la tension alternative pendant cette simulation

-----------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------

2
 ISSAT Mahdia CAO-électronique Moez KETATA : AU2023-2024

IV. Affichage

8. Comment doit-on sauvegarder le fichier en format '.txt' pour effectuer la simulation Ou

peut- on trouver les résultats du régime DC

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------

Lors du simulation Pspice génère un fichier ‘RLC.out’ dont le continue est le suivant :

10/16/23 12:39:58 *********** Evaluation PSpice (Nov 1999) **************

***CIRCUIT DESCRIPTION

**************************************************************************

R 1 2 10k
L 2 3 100u
C 3 0 1u
V1 1 0 DC 12
.tran 0.1us 10us
.PRINT tran v(C) v(L)
.PLOT tran v(C) v(L)
.PRINT tran I(R)

.END

**** 10/16/23 12:39:58 *********** Evaluation PSpice (Nov 1999) **************

**** INITIAL TRANSIENT SOLUTION TEMPERATURE =27.000 DEG

**************************************************************************

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 12.0000 ( 2) 12.0000 ( 3) 12.0000
VOLTAGE SOURCE CURRENTS
NAME CURRENT
V1 0.000E+00
TOTAL POWER DISSIPATION 0.00E+00 WATTS
**** 10/16/23 12:39:58 *********** Evaluation PSpice (Nov 1999) **************
**** TRANSIENT ANALYSIS TEMPERATURE = 27.000 DEG C

TIMEx1E6 V(C) IRx1e15

0.0010 11.9989 9.5123

3
 ISSAT Mahdia CAO-électronique Moez KETATA : AU2023-2024

0.0020 11.9978 18.0967

0.0030 11.9969 25.8212
0.0040 11.9961 32.7492
0.0050 11.9953 38.9400
0.0060 11.9947 44.4491
0.0070 11.9941 49.3282
0.0080 11.9936 53.6256
0.0090 11.9931 57.3865
0.0100 11.9927 60.6531
0.0110 11.9924 63.4645
0.0120 11.9921 65.8574
0.0130 11.9919 67.8659
0.0140 11.9917 69.5219
0.0150 11.9915 70.8550
0.0160 11.9914 71.8926
0.0170 11.9913 72.6605
0.0180 11.9912 73.1825
0.0190 11.9912 73.4808
0.0200 11.9912 73.5758
0.1010 11.9992 6.4733
0.1020 11.9993 6.2186
0.1030 11.9993 5.9733
0.1040 11.9993 5.7371
0.1050 11.9993 5.5098
0.1060 11.9994 5.2910
0.1070 11.9994 5.0804
0.1080 11.9994 4.8778
0.1090 11.9994 4.6829
0.1100 11.9995 4.4954
0.1110 11.9995 4.3150
0.1120 11.9995 4.1415
0.1130 11.9995 3.9747

9. A partir de ce ficher donner

a. La tension DC V( C )

………………………………………………………………………………………………

b. La tension DC V( L )

……………………………………………………………………………………………..

10. Tracer le courant transitoire

4
 ISSAT Mahdia CAO-électronique Moez KETATA : AU2023-2024

11. Tracer la tension transitoire
