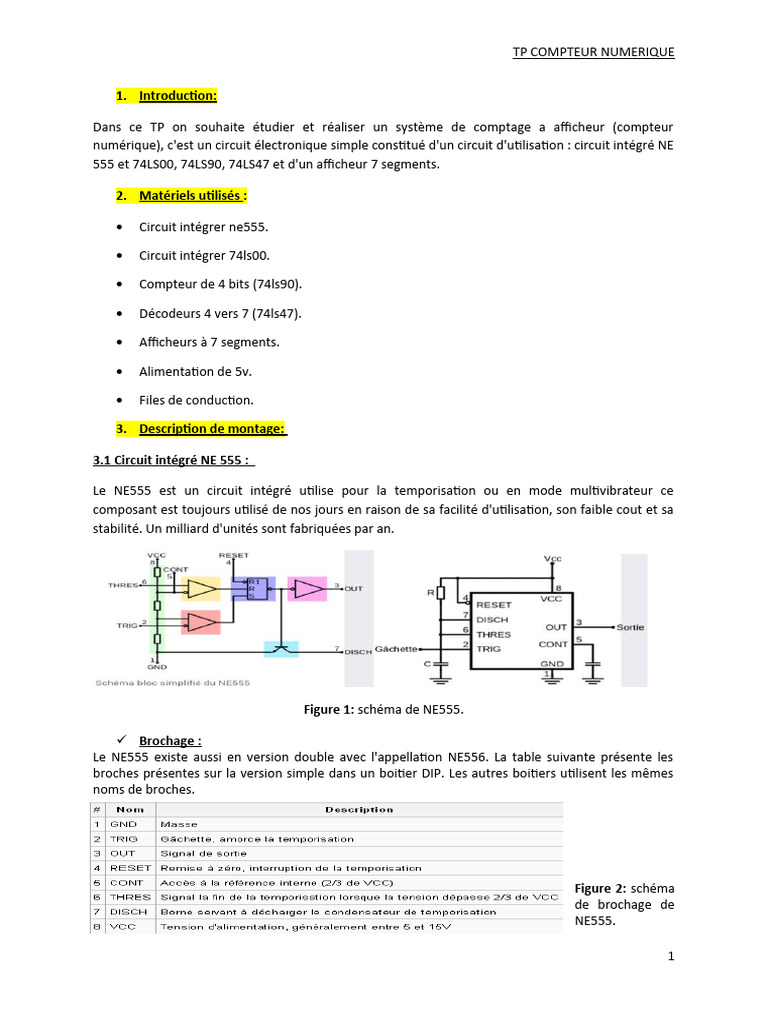

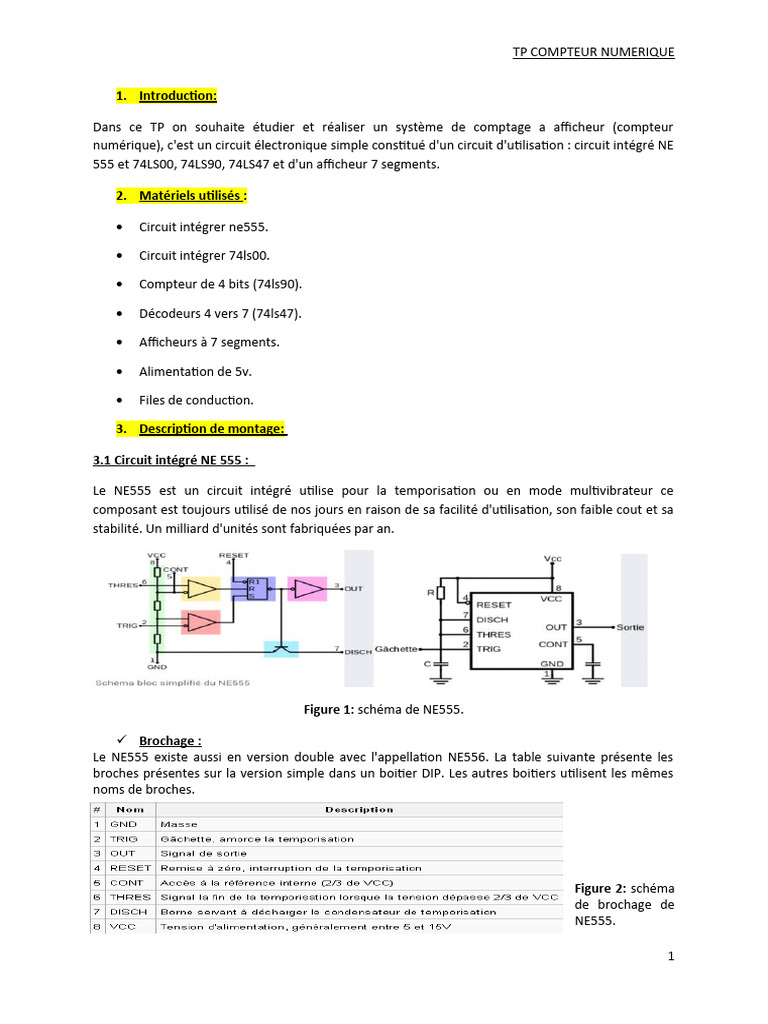

TP COMPTEUR NUMERIQUE

1. Introduction:

Dans ce TP on souhaite étudier et réaliser un système de comptage a afficheur (compteur

numérique), c'est un circuit électronique simple constitué d'un circuit d'utilisation : circuit intégré NE
555 et 74LS00, 74LS90, 74LS47 et d'un afficheur 7 segments.

2. Matériels utilisés :

 Circuit intégrer ne555.

 Circuit intégrer 74ls00.

 Compteur de 4 bits (74ls90).

 Décodeurs 4 vers 7 (74ls47).

 Afficheurs à 7 segments.

 Alimentation de 5v.

 Files de conduction.

3. Description de montage:

3.1 Circuit intégré NE 555 :

Le NE555 est un circuit intégré utilise pour la temporisation ou en mode multivibrateur ce

composant est toujours utilisé de nos jours en raison de sa facilité d'utilisation, son faible cout et sa
stabilité. Un milliard d'unités sont fabriquées par an.

Figure 1: schéma de NE555.

 Brochage :
Le NE555 existe aussi en version double avec l'appellation NE556. La table suivante présente les
broches présentes sur la version simple dans un boitier DIP. Les autres boitiers utilisent les mêmes
noms de broches.

Figure 2: schéma
de brochage de
NE555.

1
 TP COMPTEUR NUMERIQUE

 Fonctionnement en mode monostable :

L'utilisation du NE555 en configuration monostable permet de générer une impulsion d'une durée
définie seulement à l'aide d'une résistance et d'un condensateur comme illustrée dans le schéma ci-
contre. Une impulsion est engendrée suite à l'application d'un front descendant à l'entrée du circuit,
le graphique ci-dessous présente les formes d'ondes résultantes.
Immédiatement après l'application du front descendant la bascule interne est activée ainsi que la
sortie. Du même coup, le transistor de décharge est désactivé permettant au condensateur C de se
charger à travers la résistance R. La forme d'onde aux bornes du condensateur est celle d'un circuit
de premier ordre RC face à un échelon de tension, c'est-à-dire une exponentielle croissante. Lorsque
cette exponentielle atteint une valeur égale à deux tiers de la tension d'alimentation Vcc, la bascule
interne est désactivée ramenant la sortie et le condensateur à zéro. La durée de l'impulsion tw est
donnée par la formule suivante : tw=1.1*R*C
On trouve également le schéma du 555 en monostable redéclenchable, qui est à l'identique excepté
la pin 4 Reset reliée au trigger : à chaque impulsion d'entrée le time est réinitialisé même si
l'impulsion précédente n'est pas terminée.

3.2 Circuit intégré 74LS00 :

Figure 3: schéma de brochage d’un 74ls00.

Cette circuit contient des 4 ports NAND on utilise pour faire la mise à 0 et la mise à 1 (bascule RS).

Figure 4: Fonctionnement
d'un bascule RS.

3.3 Circuit intégré 74LS90 :

Un compteur est un circuit électronique constitué essentiellement par un ensemble de bascules et le

plus souvent d'un réseau combinatoire.

 Principes de fonctionnement :

Chaque événement est traduit en impulsion électrique. Ces circuits possèdent le plus souvent une
entrée (quelquefois deux entrées) sur laquelle parviennent les impulsions à compter.

2
 TP COMPTEUR NUMERIQUE

L'information disponible est située sur l'ensemble des sorties des bascules. Il existe de nombreuses
applications des compteurs.

La figure suivant représente le schéma de brochage et le principe de fonctionnement du

compteur 7490.

Figure 5: Brochage et schéma de principe de 74LS90.

3.4 Circuit intégré 74LS47 :

Un décodeur est un circuit logique combinatoire qui a une entrée binaire de n bits permettant
2n combinaisons et M sorties telles que 2 n≥M. Suivant le type de décodeur, la sortie peut traduire
deux fonctions: Convertisseur de code à un code de sortie d'entrée correspond à un code de sortie.
Sélecteur de sortie: Une seule sortie parmi les M disponibles est activée à la fois en fonction de la
valeur binaire affichée à l'entré. Ces fonctions permettent d'activer (sélectionner) un circuit intégré
parmi plusieurs.
 Le décodeur SN7447 :

Figure 6: Forme et schéma de brochage d’un décodeur 74ls47.

74ls47 est un décodeur 4vers 7 qui permet à commander l’afficheur de 7segments pour faire
apparaitre les chiffres décimaux formés par les sorties d’un compteur binaire comme montre le
schéma suivant :

3
 TP COMPTEUR NUMERIQUE

Figure 7: Placement du décodeur 74ls47.

Ce décodeur se compose par des portes logiques comme le montre le logigramme dans la figure 8 :

Figure 8: Schéma interne du décodeur 74ls47.

On a le tableau de vérité qui montre comment fonctionne le décodeur 74ls47:

Figure 9: Tableau de vérité d’un décodeur 74ls47.

Chacune des lettres (a b c d e f g) correspond à une des diodes LED de l’afficheur à 7 segments, ce
qui permet à former le chiffre décimal donné en binaire aux entrées de décodeur.

3.5 Les afficheurs à LED :

Les afficheurs à LED sont des afficheurs qui permettent de visualiser un chiffre ou un nombre à l'aide
de segments lumineux. Les sources lumineuses sont internes au composant et permettent l'affichage

4
 TP COMPTEUR NUMERIQUE

même en pleine nuit. Les afficheurs à LED émettent la plupart du temps une lumière rouge ou verte

 Constitution d'un afficheur à LED:

Les afficheurs à LED comportent autant de LED que de segments à afficher, il y a une LED pour
chaque segment. Chaque LED est toute petite et forme juste un point émissif, et la lumière est
ensuite diffusée sous forme d'un bâton pour représenter un segment. Imaginez simplement un
triangle dont la pointe est dirigée vers le bas (pointe = LED) et dont la surface rectiligne (base du
triangle retourné) est la partie visible du segment que l'on voit s'allumer.
Pour afficher un chiffre compris entre 0 et 9, il faut au moins sept segments, et à ces segments ont
été par convention attribuées les sept premières lettres de l'alphabet : A, B, C, D, E, F, G.

Figure 10: L’emplacement des segments d’un afficheur.

 Visualisation d'un chiffre :

Pour afficher un chiffre donné, il suffit d'allumer les segments qui vont bien. Par exemple, pour
afficher le chiffre 1, il faut allumer les segments (LED) B et C, et pour afficher le chiffre 2, il faut
allumer les segments A, B, G, E et D. Même principe pour les autres chiffres.

Figure 11: Visualisation d'un chiffre (0, 1 et 2).

 Alimentation des segments :

Comme chaque segment est une LED, une résistance de limitation de courant doit être ajoutée en
série avec chacun d'eux

 Cathode commune ou Anode commune :

Afin de limiter le nombre de connections au composant, toutes les LED sont réunies en commun
avec une de leurs deux pattes de connections. Pour sept segments (sept LED), cela permet de
réduire de 14 à 8 le nombre de broches. Afin de faciliter l'adaptation aux différents circuits de

5
 TP COMPTEUR NUMERIQUE

commande existants, les constructeurs ont décidé soit de relier toutes les anodes entre elles ; soit de
relier toutes les cathodes entre elles. Un même afficheur peut donc parfois être décliné en version
"Anode commune" ou en version "Cathode commune " Il existe de ce fait deux possibilités
d'alimentation des segments (LED). Si anode commune, on relie l'anode commune au pôle le plus
positif de l'alimentation, et on alimente chaque segment par une tension "négative" (négative par
rapport au pôle le plus positif). Si cathode commune, on relie la cathode commune au pôle le plus
négatif de l'alimentation, et on alimente chaque segment par une tension positive. Les deux
schémas ci-dessous montrent comment procéder au raccordement des segments et de la connexion
commune pour l'affichage du chiffre 5, dans les deux cas de figure suivant.
.

Figure 12: Alimentation des segments.

Certains circuits intégrés de commande d'afficheur, tel le 74ls47, permettent de choisir (par une
simple broche de commande à placer à l'état logique haut ou à l'état logique bas) si les sorties
suivent une logique positive ou une logique négative. Ce type de circuit est donc à même de pouvoir
piloter aussi bien des afficheurs à anode commune qu'à cathode commune. Bien entendu, le point
commun de l'afficheur doit être raccordé au bon pôle d'alimentation.

4. Réalisation et simulation pratique de montage :

5v

R2 R16
220k
U1 R4 220
47k
U2:A R11
8

4 3
R1 1 U2:C
R Q R6 U3 U4 220
V CC

220 & 3 10
R12
DC
7 2 220
9 & 8 14
1
CKA
CKB
Q0
Q1
12
9
7
1
A
B
QA
QB
13
12 220
R3 5
CV D1 74LS00 D2 Q2
8 2
C QC
11
R13
47k LED-BIBY LED-BIBY 74LS00 11 6 10
Q3 D QD
2 4 9 220
R0(1) BI/RBO QE
R5 U2:B
3
R0(2)
5
RBI QF
15
R14
GND

2
TR TH
6 47k 6
R9(1) R7 R8 R9 R10 3
LT QG
14
4 7 220 220 220 220 220
R9(2)
C1 & 6 74LS47
R15
NE555 5 74LS90
1

22u
220
74LS00
R17
D3 D4 D5 D6 220

Figure 13: Simulation dans portus(ISIS).

6
 TP COMPTEUR NUMERIQUE

Figure 14: Simulation dans portus(ARES).

Figure 15: Simulation dans portus(3D).

Figure 16: Réalisation le montage dans un plaque d'essai.

Figure 16: imprimé le montage dans un astate (typon).

5. Les Étapes pour fabriquer un circuit imprimé :

Coupage: Découpez, à l'aide d’une cisaille, la plaque Epoxy / cuivre aux dimensions du futur circuit
imprimé.

7
 TP COMPTEUR NUMERIQUE

Préparation: Mettez le typon dans l'insole use en vérifiant bien son sens. Pour que l'insolation puisse
s'effectuer, il faut retirer l'adhésif opaque qui protège la couche photosensible des rayons ultra-
violets de la lumière ambiante. Une fois l'adhésif retiré, placez la plaque pré sensibilisée dans l'insole
use, avec le typon côté cuivre.

Insolation: Fermez le capot protecteur de l'insole use et réglez la minuterie sur 2 min 30 sec. Les
ultra-violets émis par les tubes de l'insole use vont détruire la couche photosensible aux endroits
non protégés par le tracé du typon. Lorsque la minuterie s'arrête, ouvrez le capot protecteur de
l'insole use et sortez la plaque pré sensibilisée. Vous devez pouvoir observer le tracé des pistes
imprimé sur la résine.

Développement: Le développement s'effectue à l'aide d'un révélateur, que l'on trouve également
chez les revendeurs sous forme de poudre à dissoudre: un sachet se dissout dans 1 litre d'eau. Il vaut
mieux ne préparer que par demi-litre car le produit s'altère dans le temps et les temps de trempage
s'allongent en fonction de l'âge de la solution (6 mois est un maximum).

Gravure: Placez la plaque pré sensibilisée dans la graveuse en suivant bien les consignes de sécurité.
Réglez la minuterie sur 20 min. Le perchlorure de fer décompose le cuivre qui n'est pas protégé par
la couche photosensible : le cuivre sera donc éliminé sur toute la plaque sauf sur les pistes tracées
sur le typon.

Rinçage: Rincez abondamment le circuit imprimé à l'eau. Le perchlorure est encore actif, toxique et
salissant. Attention : le perchlorure de fer ronge et détruit le cuivre, il peut donc largement en faire
autant avec vos mains ou vos vêtements.

Perçage: Pour le perçage on utilisera une micro-perceuse montée sur bâti, avec des forets de 0,8 ou
1 mm suivant le diamètre des fils de sortie des composants. Certains trous pourront nécessiter des
forets de diamètre 3 mm pour la fixation du circuit par exemple.

Nettoyage: Nettoyez le circuit imprimé à l'aide d'un chiffon imbibé d'alcool jusqu'à faire disparaître
la couche photosensible encore présente sur les piste, et devenue maintenant inutile.

Câblage: Commencer par le montage des composants de faibles dimensions (résistances, diodes ...)
puis monter les petits condensateurs, les transistors de faible puissance et les circuits intégrés.
Couper les fils qui dépassent et souder -les au fur et à mesure. Terminer par les gros composants ...

Pour rendre le contrôle, le dépannage ou le remplacement de composants éventuels faciles et

rapides, il convient de respecter certaines règles.

Il ne faut jamais plier un fil à ras du composant. Pour éviter cela et pour plier les composants à la
bonne dimension il convient d'utiliser un gabarit de pliage. Avant de plier certains composants,
penser à orienter leur marquage vers le haut (condensateurs électrochimiques, diodes...).

Eviter de plaquer les composants cylindriques contre le support, glisser une bande de carton
(épaisseur: 1 mm). Ainsi, les broches des composants peuvent servir de point test (les composants
sont sonna blés). De plus, ils sont plus facilement réutilisables s'ils sont dessoudés.

8
 TP COMPTEUR NUMERIQUE

6. Conclusion:

Après la réalisation, il faut procéder à la vérification du fonctionnement du montage, au dépannage

et au réglage du montage. Pour faciliter cette vérification, il convient de placer des points de test lors
de sa conception.
