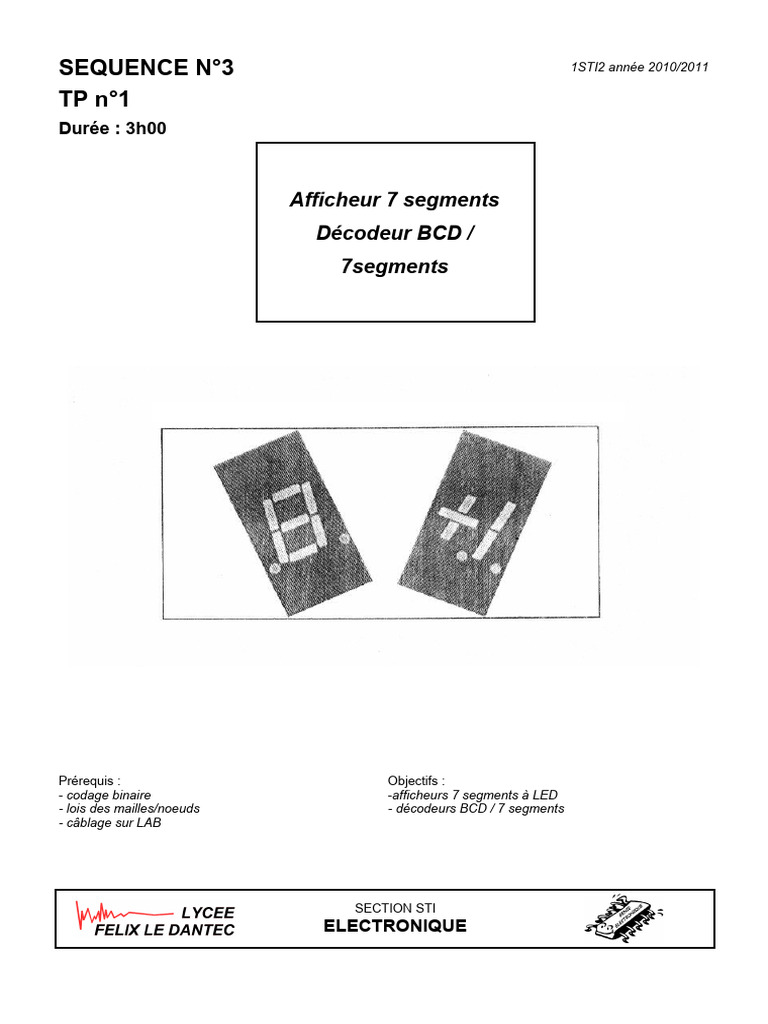

SEQUENCE N°3 1STI2 année 2010/2011

TP n°1
Durée : 3h00

Afficheur 7 segments
Décodeur BCD /
7segments

Prérequis : Objectifs :
- codage binaire -afficheurs 7 segments à LED
- lois des mailles/noeuds - décodeurs BCD / 7 segments
- câblage sur LAB

SECTION STI
ELECTRONIQUE
Le TP porte sur l’étude d’afficheurs à 7 segments. Vous verrez la structure interne de ces afficheurs et les circuits
utilisés pour les commander.

Commençons ce TP par une partie cours sur les afficheurs et les décodeurs BCD / 7 segments.

1 L’AFFICHEUR 7 SEGMENTS

Présentation

Un afficheur 7 segment est constitué de LEDs. A chaque

segment est assigné une LED.

A l'aide de ces 7 segments, il est possible d'afficher les

chiffres de 0 à 9 (voir figure 1) ainsi que les lettres A à F.

figure 1 : identification des segments et visualisation sur les afficheurs

On distingue deux types d'afficheurs à segments :

Dans le cas A ci-dessous , on remarque que toutes les anodes sont reliées , on parle d’afficheur à ANODE
COMMUNE.

Dans le cas D , on remarque que toutes les cathodes sont reliées , on parle d’afficheur à CATHODE COMMUNE.

1STI2 – SEQ3 – TP n°1 {\tp1 - afficheur.odt} - page 2/8

2 LE DECODEUR BCD / 7 segments 4511

Le décodeur BCD / 7 segments permet de transformer un code d’entrée en BCD (décimal codé en binaire) en un
autre code compatible 7 segments. Puisqu’il existe deux types d’afficheurs, il existe deux types de décodeurs.
Ceux qui ont leurs sorties actives à 0, et ceux qui ont leurs sorties actives à 1.

R
A
B a
C … …
D g

décodeur afficheur

Ex : le chiffre 0. Lorsqu’on écrit le code 0000 en entrée d’un décodeur BCD / 7 seg., celui-ci sort sur ces sorties a à
g le code 1111110 pour allumer tous les segments de l'afficheur sauf le g.

Les trois décodeurs BCD / 7 segments les plus courants sont le 7447, le 7448 et le 4511. Ce dernier est utilisé
pour les TP, nous le retenons pour l’étude.

2.1 Principe de fonctionnement du 4511

On peut décomposer ce composant en trois sous-fonctions de la manière suivante :

code
AMPLIFICATEUR LEDs
LATCH DECODEUR

2.2 Le « latch »

Le latch ou verrou ou registre permet de mémoriser l’information à décoder.

2.3 Le décodeur

C’est un circuit combinatoire qui fait correspondre au code BCD 4 bits présent en entrée un code 7 bits pour la
commande des LEDs.

2.4 L’amplificateur

Les sorties sont amplifiées de manière à être capable de fournir le courant nécessaire pour allumer une LED.

Les sorties du circuit 4511 étant actives à l’état haut, on utilisera pour le câblage du TP des afficheurs à cathode commune
( type D ).

1STI2 – SEQ3 – TP n°1 {\tp1 - afficheur.odt} - page 3/8

TRAVAIL DEMANDÉ

3 L'AFFICHEUR MAN74A

Vous prendrez un afficheur MAN74A. Le brochage est fournie en annexe 1.

3.1 Représentez les LED comme cela est fait sur la présentation des afficheurs en début de TP.
3.2 Le MAN74 est-il un afficheur à anodes communes ou à cathodes communes?. Justifier.
3.3 A quoi servent les résistances dans le câblage d'un afficheur ? Calculer leur valeur. (IF = 18mA; VF = 1,7V)

4 LE DECODEUR 4511

4.1 Rappeler le rôle de ce circuit.

Soit A, B, C, D les entrées du décodeur et a, b, c, d, e, f, et g les sorties qui commandent les segments de
l'afficheur.

4.2 Remplir le tableau suivant

état
D C B A a b c d e f g
afficheur
0 0 0 0 1 1 1 1 1 1 0 0
0 0 0 1
0 0 1 0
0 0 1 1
0 1 0 0
0 1 0 1
0 1 1 0
0 1 1 1
1 0 0 0
1 0 0 1 1 1 1 0 0 1 1 9
1 0 1 0 0 0 0 0 0 0 0 éteint

NB : Pour les combinaisons jusqu’à 15, l’afficheur doit être éteint.

4.3 A partir du tableau, donner l’équation de a en fonction de A, B, C, D.

4.4 Réduire cette équation en utilisant un tableau de Karnaugh
4.5 Proposez un logigramme de la sortie a en utilisant tous types d'opérateurs logiques.

1STI2 – SEQ3 – TP n°1 {\tp1 - afficheur.odt} - page 4/8

5 CÂBLAGE

L'objectif est de découvrir par le câblage le rôle des entrées /

sorties du décodeur 4511.

On utilisera les modules décodeurs + afficheurs ci-contre :

– les entrées sont celles du décodeur 4511 : /LT, /BI, LE
ainsi que A, B, C, D.
– l'afficheur est un MAN74A.

5.1 Câbler la broche ( /LT ) au niveau logique bas (laisser les autres entrées non connectées). Que fait
l'afficheur ? Pourquoi appelle-t-on cette entrée « Lamp Test » ?
5.2 Justifier la réponse précédente en utilisant la table de vérité d’une part, et en analysant l’effet sur les portes
en sortie du décodeur ( voir logic diagram ).
5.3 /LT=1. Câbler la broche ( /BI ) au niveau logique bas. Que fait l'afficheur ? Pourquoi appelle-t-on cette entrée
« Blanking Input » ?
5.4 A quel état logique faut - il relier l'entrée LE (Latch Enable) pour que le décodeur fonctionne ? (utiliser la table
de vérité ou faire des essais sur la maquette)
5.5 Câbler les entrées de façon à afficher un 6. Compléter le schéma de câblage ci-dessous.

5.6 Placer l'entrée LE au niveau logique haut. Modifier le code sur les entrées ABCD. Que se passe-t-il ?
Expliquer le rôle de l'entrée LE.

1STI2 – SEQ3 – TP n°1 {\tp1 - afficheur.odt} - page 5/8

 Annexe 1 : brochage des afficheurs à segments

Annexe 2 : documentation du 4511
