Junction Box

.

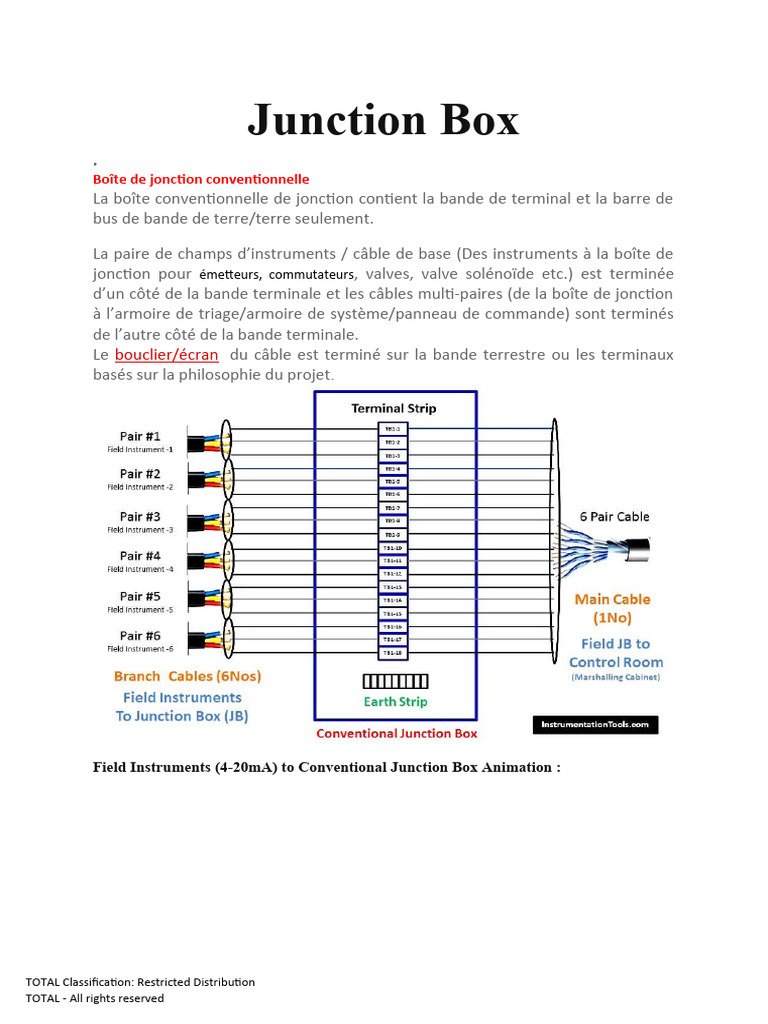

Boîte de jonction conventionnelle
La boîte conventionnelle de jonction contient la bande de terminal et la barre de
bus de bande de terre/terre seulement.

La paire de champs d’instruments / câble de base (Des instruments à la boîte de

jonction pour émetteurs, commutateurs, valves, valve solénoïde etc.) est terminée
d’un côté de la bande terminale et les câbles multi-paires (de la boîte de jonction
à l’armoire de triage/armoire de système/panneau de commande) sont terminés
de l’autre côté de la bande terminale.
Le bouclier/écran du câble est terminé sur la bande terrestre ou les terminaux
basés sur la philosophie du projet.

Field Instruments (4-20mA) to Conventional Junction Box Animation :

TOTAL Classification: Restricted Distribution

TOTAL - All rights reserved
 Junction Box Parts

Vue externe de la boite de jonction

TOTAL Classification: Restricted Distribution

TOTAL - All rights reserved
 Junction Box Internal View

TOTAL Classification: Restricted Distribution

TOTAL - All rights reserved
 Junction Box Schedule

Tout d’abord, nous allons en apprendre davantage sur la boîte de jonction.

La boîte de jonction est une enceinte utilisée pour l’interconnexion des câbles entre
les dispositifs de champ et la salle de contrôle.

Il enferme les bandes terminales pour la terminaison du câble. La boîte de jonction

doit être conçue en fonction de l’état environnemental où la boîte sera installée et
doit être certifiée du code d’indice de protection et de la protection des zones
dangereuses conformes à la zone classée.
Junction Box se compose des parties suivantes, mais ne se limite pas à :

1. Le bloc bornier qui comprend des bornes pour les connexions par câble
2. Plaque de glande (pour boîte de jonction non métallique) pour la terre de
glande de câble
3. Une barre d’autobus en terre isolée pour l’arrêt global de l’écran de câble (en
option, le fil de vidange pourrait être relié à la bande terminale)
4. Bouchon d’haleine/vidange
5. Rail de montage complet avec support d’extrémité
La disposition typique de la zone de jonction

JB Schedule est un document contenant une liste d’instruments JB. Ce document

montre le câble ainsi que la glande requise par chaque instrument ou connexion.
Les informations de l’annexe BJ se composent:

TOTAL Classification: Restricted Distribution

TOTAL - All rights reserved
 1. Numéro JB
2. Type JB / Spécification
3. JB Taille
4. JB Emplacement/Zone
5. Description de la fin de la source et de la destination
6. type et taille de glande pour chaque câble entrant

Le planning des BJ est une référence dans la préparation du décollage matériel des
JB pour l’approvisionnement.

Le planning des boites de jonctions sera également renvoyé au cours de la phase de

construction, cependant, il n’est pas recommandé d’installer des BJ en fonction de
l’information de localisation indiquée sur le planning des boites de jonctions. Pour
l’installation réelle, la pratique courante consiste à se référer à la disposition de
l’emplacement.
