Nomenclature :

• 2P+T : phase et neutre plus terre;

• COSfi : facteur de puissance
• I : intensité en (A);
• Ib : courant d’emploi
• Icc : courant de court-circuit;
• In : courant nominal;
• Iz : courant admissible;
• Kr : coefficient d’extension;
• Ks : coefficient de simultanéité;
• Ku : coefficient d’utilisation;
• Pa : puissance active (KW);
• PC : prises de courant;
• Pdc : pouvoir de coupure;
• Pf : puissance active foisonnée;
• PR : polyéthylène réticulé
• Qa : puissance réactive en (KVAR);
• Qf : puissance réactive foisonnée;
• R : résistance;
• R+1 : premier niveau;
• RDC : Rez-De-Chaussée;
• S : puissance apparente en (KVA);
• S : section câble (mm2);
• U : tension en (V) ;
• X : réactance;
• Z : impédance;
• fi : déphasage courant tension

INTRODUCTION

Une installation électrique est un ensemble coherent d’appareillage ,cables ,circuits et

recepteurs,les dimesionnement d’une installation electrique consiste a faire le choix optimal
des sections de cables et des protections pour garantir un fontionnement normale des
equipements sans degradation ou echauffement .C’est dans cette optique que dans le
module << INSTALLATION ELECTRIQUE>>, un projet d’etude electrique a conduit a la
redaction du present rapport.Dans le but de mener une étude électrique du « bâtiment A
campus K3 » situé au sein de l’Institut International d’Ingénierie de l’Eau et de
l’Environnement (2ie) de Ouagadougou au Burkina Faso.Tout au long de notre travail, nous
essayerons d’etendre les points suivants. Il s’agit de :
 Refaire le schéma unifilaire du Bâtiment;
 Faire le bilan de puissance ;
 Déterminer le calibre des dispositifs de protections (disjoncteurs);
 Dimensionner les sections des cables et verifier la chute de tension;
  Choisir le pouvoir de coupure adéquat pour les disjoncteurs apres avoir calculer leurs
courants de court-circuit.

Étude préalable
I. Contexte

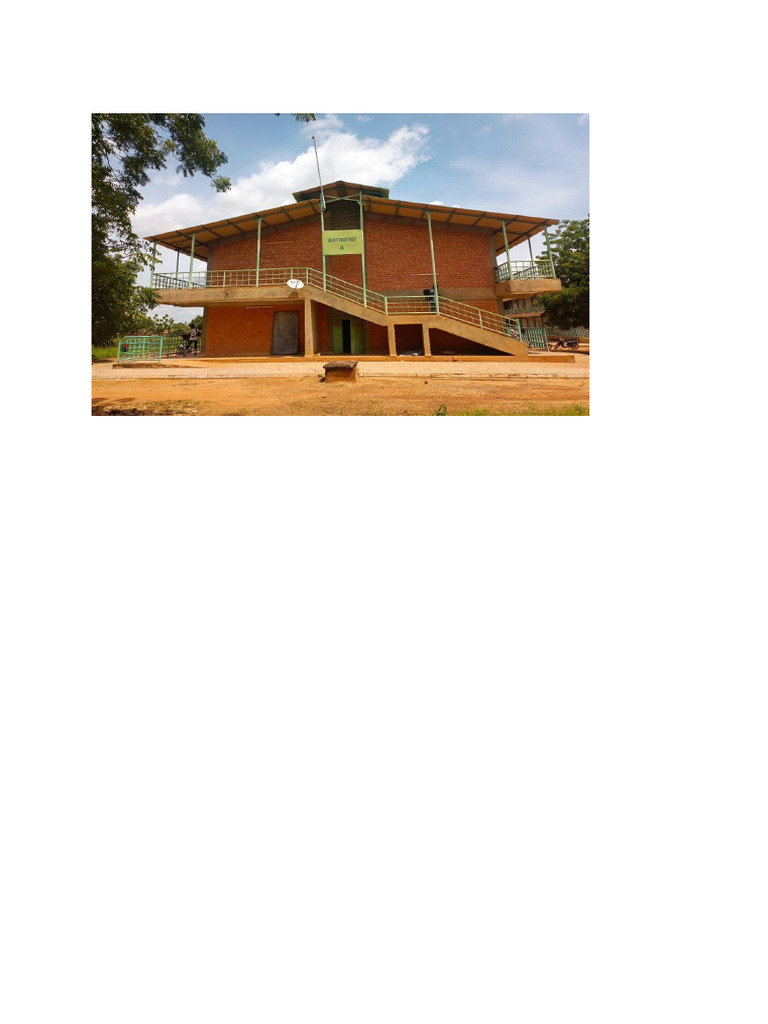

Le batiment A est une résidence universitaire située sur le campus K4 du site K2 de (2ie). Il
accueille soixante-deux (62) chambres individuelles, clairement réparties sur deux (02)
niveau:
 1er niveau : le Rez-De-Chaussée (RDC);
 2ième niveau : le R+1 (premier étage).
Les chambres disposent de douches internes et l’immeuble dispose également de toilettes
communes(types WC) reparties dans trois salle par niveau. Chaque niveau comprend un magasin et
des lampes pour l’eclairage exterieur.

II. Cahiers de charges et objectifs

1- Cahiers de charges
Dans la configuration du bâtiment, nous avons les chambres disposées dos à dos à chaque
niveau. Alors dans le bilan de puissance nous avons considéré la partie gauche comme étant
notre aile gauche et la partie droite comme étant notre aile droite.
La protection des circuits terminaux sera faite pour l’éclairage, les prises 2P+T, les brasseurs
par lot de deux (04) chambres.
Une protection pour l’éclairage, les prises et les brasseurs sera prévu pour chaque aile du
bâtiment et le même type de protection pour chaque niveau du bâtiment. On considèrera que
le neutre des circuits est chargé.
Le bâtiment est alimenté par un réseau triphasé U=400V (Volt) dont la longueur du câble
d’alimentation depuis le transformateur est de 500m (mètre).
2- Objectifs
 Réaliser une bonne installation électrique du bâtiment;
  Assuré la protection des biens et des personnes;
 Respecter les normes, les règles du concept efficacité énergétique;
 Un projet est un investissement (coût) il convient de « réduire les consommations sans
réduire le service rendu ».

B : Étude électrique
Dans ce grand titre, nous partirons sur la base de notre étude théorique précédente, en nous
référant des différentes données pour bien effectué notre dimensionnement.
Pour plus de cohérence, nous allons dans un premier temps faire une nomenclature des
récepteurs et leurs caractéristiques, ensuite refaire le schéma unifilaire du bâtiment, après un
bilan de puissance, nous déterminerons le calibre des dispositifs de protection (disjoncteurs),
nous dimensionnerons les sections des câbles et nous vérifierons la chute de tension, et
terminerons par un choix du pouvoir de coupure adéquat pour les disjoncteurs après avoir
calculer leurs courants de court-circuit.
I- Inventaire des récepteurs
Récapitulatif nombre d’équipements par pièce et par niveau.
 Niveau Lampes Prises Brasseurs

Aile
Droite 16(36W) 32 16
RDC 15(18W)
Aile gauche
15(36W) 30 15
15(18W)

Aile
Droite 16(36W) 32 16
15(18W)
Aile gauche
R+1 15(36W) 30 15
15(18W)

Éclairage 51(36W)
/ /
Extérieur

8(36W)
5(20W)
RDC
Toilettes / /
7(36W)
R+1 5(20W)

Caractéristiques des équipements

Désignations Puissance active (W) Facteur de puissance Rendement

(cosfi)
Marque PHILIPS
Lampes fluorescentes 36W, 50/60Hz, 220V
1 1
Marque PHILIPS
18W
Prises de courant (PC) 2P+T -230*16*cos fi 0,8 1

Brasseurs P=75W 0,8 0,5

 Nb : Câbles types : FR-N07XVU;
Protection des prises par disjoncteur valeur normalisée : 230*16*0,8
Ppc= 230x16x0,3x(0,1+0,9/8 )x cosfi

III- REPONSE AUX QUESTIONS

1- Schéma unifilaire

Nous avons utilisé le logiciel Q-ELEC pour réaliser le schéma unifilaire de l’installation
 2-Bilan de puissance

C’est l’étape importante indispensable dans cette installation électrique. Il prend en compte la
totalité des puissances des appareils installés et leur utilisation.
Pour faciliter les calculs nous nous servirons du tableau de formule suivant :
Puissance En monophasé En triphasé Unités

P P=UxIxcosϕ P=√ 3xUxIxcosϕ W : Watt

Active
Q Q=UxIxsinϕ Q=√ 3xUxIxsinϕ VAR : Volt-Ampère
Réactive Réactive
S S=UxI S=√ 3xUxI VA : Volt-Ampère
Apparente

Récepteur Coefficient d’utilisation Coefficient de simultanéité

Lampes Ku= 1 Ks=1

Ku=0,2à0,5 nous prendrons Ks =0,1 +0,9 / N

Prises de courant Ku=0,3

Brasseurs Ku=1 Ks=1

Nombre de circuit Facteur de simultanéité pour armoire de

distribution
 2 et 3 0,9

4 et 5 0,8

5 et 9 0,7

10 et plus 0,6

Aille droite
compartiment appareils nbr Pat (Kw) cosfi Q Ks1 Pf1 Qf1 Ks2 Pf2 Qf2
ECL 8,0 360,0 1,0 -
PC 8,0 1 876,8 1,0 -
ch1 ch4 BR 4,0 300,0 0,5 519,6 0,9 2 283,1 467,7
ECL 8,0 360,0 1,0 -
PC 8,0 1 876,8 1,0 -
ch5&ch8 BR 4,0 300,0 0,5 519,6 0,9 2 283,1 467,7
ECL 8,0 360,0 1,0 -
PC 8,0 1 876,8 1,0 -
ch9 & ch12 BR 4,0 300,0 0,5 519,6 0,9 2 283,1 467,7
ECL 7,0 315,0 1,0 -
PC 8,0 1 876,8 1,0 -
Aile droite CH13&ch15+CUIS BR 4,0 300,0 0,5 519,6 0,9 2 242,6 467,7 0,8 7 273,6 1 496,5
Aille gauche

compartiment appareils nbr pat (w) COS fi Q ks1 pf1 Qf1 Ks2 Pf2 Qf2
ECL 8,00 360,00 1,00 -
PC 8,00 1 876,80 1,00 -
CH16&CH19 BR 4,00 300,00 0,50 519,62 0,90 2 283,12 467,65
ECL 8,00 360,00 1,00 -
PC 8,00 1 876,80 1,00 -
CH20&CH23 BR 4,00 300,00 0,50 519,62 0,90 2 283,12 467,65
ECL 8,00 360,00 1,00 -
PC 8,00 1 876,80 1,00 -
CH24&CH27 BR 4,00 300,00 0,50 519,62 0,90 2 283,12 467,65
ECL 6,00 270,00 1,00 -
PC 6,00 1 407,60 1,00 -
Aile Gauche CH28&CH30 BR 3,00 225,00 0,50 389,71 0,90 1 712,34 350,74 0,80 6 849,36 1 402,96

Toilettes et Eclairage extérieur

Quantité Puissance totale Cosfi Tan fi Pf Qf Ks Pf1 Qf1

ECL 8 360 1 - 360 -
Toillette RC ECL 5 125 1 - 125 - 0,9 436,5 -
ECL 7 315 1 - 315 -
Toillette R+1 ECL 5 125 1 - 125 - 0,9 396,0 -
ECL 8 360 1 - 360 -
ECL 8 360 1 - 360 -
ECL 7 315 1 - 315 -
ECL 7 315 1 - 315 -
ECL 7 315 1 - 315 -
ECL 7 315 1 - 315 -
Extérieur ECL 7 315 1 - 315 - 0,7 1 606,5 -
Batiment Parties Niveau Partie Pf2 Qf2 Ks3 Pf3 Qf3 Ks4 Pf4 Qf4 S Cos Fi
Aile Droite 7 273,58 1 496,49
RC Aile gauche 6 849,36 1 402,96 0,9 12 710,65 2 609,51
Aile Droite 7 273,58 1 496,49
CH et Cuis R+1 Aile Gauche 6 849,36 1 402,96 0,9 12 710,65 2 609,51
RC _ 436,50 -
Toilettes R+1 _ 396,00 - 0,9 749,25 -
A Eclairage ext 1 606,50 - 0,7 1 124,55 - 0,90 24 565,59 4 697,11 25 010,62 0,98

Chute de tension en volt Chute de tension en % Sections du cable

52,81 13,20 25,00

38,34 9,59 35,00

27,49 6,87 50,00

20,26 5,07 70,00

15,50 3,88 95,00

12,73 3,18 120,00

10,62 2,65 150,00

Désignation Ib Cos fi In (T=45°C)
Générale 72,17 0,9 80,00
RC 61,40 0,9 63,00
Aile droite 35,14 0,9 40,00
Aile gauche 33,09 0,9 40,00
lot de 4chambre 11,03 0,9 16,00
lot de 3 chambres 8,27 0,9 10,00
lot de 3 chambres+ cuisine 10,83 0,9 16,00
toilettes 3,62 0,9 4,00
Toilettes RC 2,11 0,9 3,00
toilettes RC 120cm 1,74 0,9 2,00
toilettes RC 60cm 0,60 0,9 1,00
Toilettes R+1 1,91 0,9 3,00
toilettes R+1 120cm 1,52 0,9 2,00
toilettes R+1 60cm 0,60 0,9 1,00
Eclairagee lot de 8 1,74 0,9 2,00
Eclairagee lot de 7 1,52 0,9 2,00
COURANT DE COURT CIRCUIT
Partie R X U0
Réseau amont 0,10 0,70
Transfo
Cables 93,75 40,00
