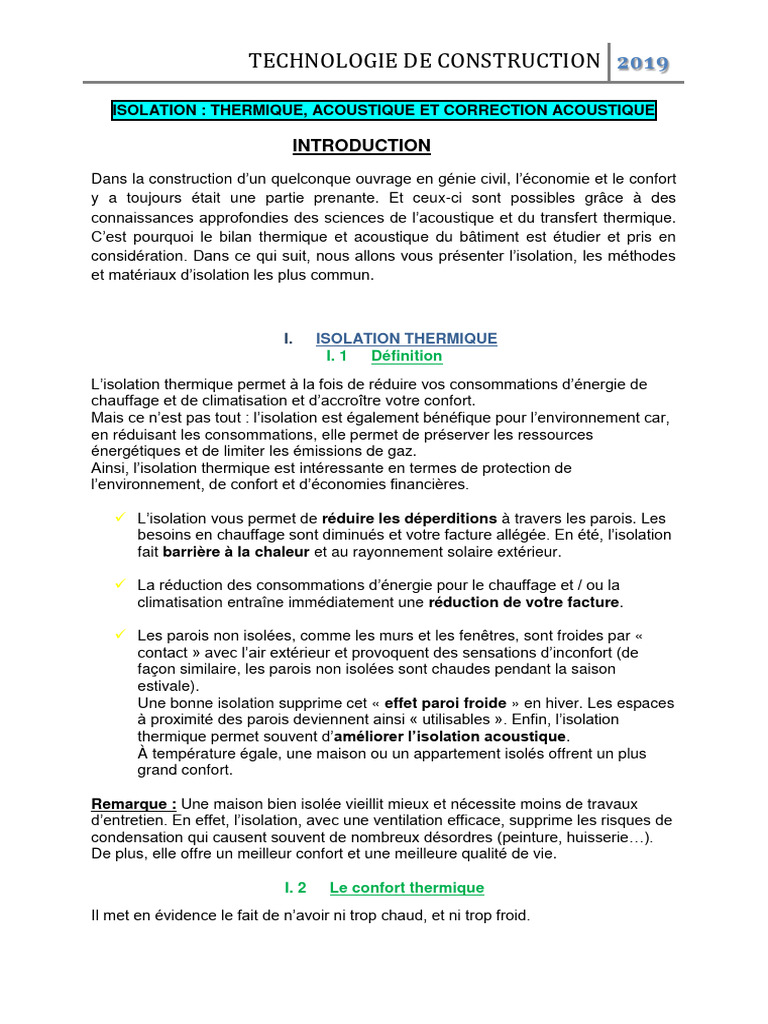

INTRODUCTION
Dans la construction d’un quelconque ouvrage en génie civil, l’économie et le confort
y a toujours était une partie prenante. Et ceux-ci sont possibles grâce à des
connaissances approfondies des sciences de l’acoustique et du transfert thermique.
C’est pourquoi le bilan thermique et acoustique du bâtiment est étudier et pris en
considération. Dans ce qui suit, nous allons vous présenter l’isolation, les méthodes
et matériaux d’isolation les plus commun.
I. ISOLATION THERMIQUE
I. 1 Définition
L’isolation thermique permet à la fois de réduire vos consommations d’énergie de
chauffage et de climatisation et d’accroître votre confort.
Mais ce n’est pas tout : l’isolation est également bénéfique pour l’environnement car,
en réduisant les consommations, elle permet de préserver les ressources
énergétiques et de limiter les émissions de gaz.
Ainsi, l’isolation thermique est intéressante en termes de protection de
l’environnement, de confort et d’économies financières.
L’isolation vous permet de réduire les déperditions à travers les parois. Les
besoins en chauffage sont diminués et votre facture allégée. En été, l’isolation
fait barrière à la chaleur et au rayonnement solaire extérieur.
Les parois non isolées, comme les murs et les fenêtres, sont froides par «
contact » avec l’air extérieur et provoquent des sensations d’inconfort (de
façon similaire, les parois non isolées sont chaudes pendant la saison
estivale).
Une bonne isolation supprime cet « effet paroi froide » en hiver. Les espaces
à proximité des parois deviennent ainsi « utilisables ». Enfin, l’isolation
thermique permet souvent d’améliorer l’isolation acoustique.
À température égale, une maison ou un appartement isolés offrent un plus
grand confort.
Remarque : Une maison bien isolée vieillit mieux et nécessite moins de travaux
d’entretien. En effet, l’isolation, avec une ventilation efficace, supprime les risques de
condensation qui causent souvent de nombreux désordres (peinture, huisserie…).
De plus, elle offre un meilleur confort et une meilleure qualité de vie.
I. 2 Le confort thermique
Il met en évidence le fait de n’avoir ni trop chaud, et ni trop froid.
TECHNOLOGIE DE CONSTRUCTION 2019
La définition du bien être thermique est complexe et varie d’un individu a un autre.
Chaque individu, en fonction de son métabolisme, de sa culture, mais aussi de
ressentis visuels, tactiles, auditifs et psychologiques appréciera différemment le
même environnement.
La conduction : échanges par contact direct avec une paroi : marcher pieds
nus sur un carrelage froid contribue à une perte de calories pour le corps. Ce
type d’échange est d’impact limiter.
TECHNOLOGIE DE CONSTRUCTION 2019
I. 3 Conductibilité thermique
Elle indique la quantité de chaleur qui se propage à travers un matériau par
conduction thermique. Elle est notée λ et d’unité w.m -1.k-1 varie en fonction de
l’épaisseur du matériau ou du mur (plus l’épaisseur du mur augmente et plus λ
diminue)
I. 4 La résistance thermique
Exprimée en m2.K/W la résistance thermique mesure la résistance qu’une épaisseur
de matériau oppose au passage de la chaleur. Elle constitue en fait son pouvoir
isolant qui est d’autant plus fort que le R est élevé. La résistance thermique dépend
du coefficient de conductivité thermique du matériau et de son épaisseur. R=E/λ
Isolants synthétiques
Les mousses synthétiques sont fabriquées à partir de produits dérivés du pétrole.
Le procédé de moussage fournit la structure cellulaire composée de cellule fermée.
Ce type d’isolant peut être projeté ou encore fixé par panneaux rigides ou
composites (polystyrène, mousse phénolique).
TECHNOLOGIE DE CONSTRUCTION 2019
On peut citer :
La laine de roche est issue de roches volcaniques et la laine de verre de
sables recyclés. La laine est obtenue par fusion à plus de 1000° C, les fibres
sont ensuite enrobées de résine.
Le verre cellulaire est fabriqué à partir du sable naturel ou du verre recyclé
qui est fondu et expansé.
La perlite et la vermiculite proviennent de roches qui s’expansent de
10 à 20 fois leur volume lorsqu’ elles sont soumises à des températures élevées.
TECHNOLOGIE DE CONSTRUCTION 2019
L’isolation en lin fabriquée à partir des fibres courtes du végétal qui ne sont
pas utilisées par l’industrie textile.
Nb : Il existe aussi d’autres matériaux issus des végétaux comme la paille, la fibre de
bois, la fibre de coco, le coton recyclé…
La laine de mouton est cardée et traitée contre les insectes et le feu afin d’en
assurer la stabilité.
Quel que soit le type d’isolant choisi, plus forte est son épaisseur, meilleure est
l’isolation de la paroi.
La mise en œuvre doit être soignée afin d’éviter toute interruption de la couche
isolante, et ce, quel que soit le mode de pose.
TECHNOLOGIE DE CONSTRUCTION 2019
Isolation des murs par l’extérieur : L’isolation par l’extérieur est la meilleure
lorsque les enduits extérieurs sont défectueux.
Depuis les temps préhistorique les hommes s’intéressent aux phénomènes acoustique
mais il a fallu attendre le Ve siècle av J_C pour qu’ils étudient le son d’un point de vue
scientifique .C’est quelques siècle plus tard qu’on découvrit le caractère
ONDULATOIRE du son, en observant les ondes qui se forment a la surface de l’eau,
en énonçant qu’une onde acoustique se propageant dans l’air provient d’une source.
Grace à GALILIEE, l’acoustique devient enfin une véritable science, et non plus une
branche de l’art musical. Le français MARIN MERSENNE entreprit aussi la première
détermination absolue de la fréquence d’un son pur audible de hauteur donnée
.ISAAC NEWTON démontra que la propagation du son dans un fluide ne dépend que
de certaines propriétés physiques du fluide, tels que l’élasticité et la densité •
WALLACE SABINE fut le premier à définir le temps de réverbération, c’est ainsi qu’il
fut connu comme étant le père de l’acoustique architecturale.
II. 2 COMPRENDRE LE SON ET LE BRUIT.
Avant d’étudier l’acoustique ou bien de le maitriser, il est primordiale de comprendre
le son et le bruit ainsi que leur mode de circulation pour enfin pouvoir leur atténuer
ou diminuer. Selon la situation où l’on se trouve.
LE SON
Le son peut être définie comme une sensation auditive due à une vibration
acoustique d’une part • et d’autre part comme une vibration acoustique qui se
propage dans l’air ou dans un milieu liquide ou solide.
L’étude du son consiste à étudier ses caractéristiques : sa fréquence, son intensité,
sa propagation ainsi que sa transmission d’un milieu A à un milieu B.
LA FREQUENCE
La fréquence s’exprime en Hertz(Hz) et représente le nombre de vibrations par
seconde de la pression acoustique. Elle permet de distinguer les sons graves,
mediums et aigus. La plage de perception de l’oreille humaine se situe de 20hz à
20000hz. La plage de fréquence normalisée utilisée dans le bâtiment est de
100hz à 4000hz.
L’INTENSITE
L’unité de mesure du son est le décibel. Ainsi l’intensité s’apparente au niveau
sonore: plus le nombre de décibels est important, plus le son est « fort ». Ainsi,
l’oreille perçoit un son à partir de 20dB (chuchotement), souffre à partir de 90dB
(moto, marteau-piqueur) et atteint son seuil de douleur à 120dB (réacteur d’avion).
LA PROPAGATION
L’onde sonore dans un milieu gazeux est une onde progressive longitudinale. Le
son, lui, ne se propage pas que dans une direction, l'onde provenant d'une source
sonore peut être représentée par une multitude de sphères concentriques dont le
centre est cette source dans le cas où la source est ponctuelle (un point). La
propagation du son se fait de manière omnidirectionnelle et commence a perdre son
intensité dès qu’il s’éloigne de sa source.
LA TRANSMISSION, LA REFLEXION ET L’ABSORTION DU SON
Quand les ondes sonores tombent sur la surface d’une paroi, elles lui
envoient une quantité définie d’énergie acoustique. Cette énergie s’appelle
« énergie incidente ».
TECHNOLOGIE DE CONSTRUCTION 2019
LE BRUIT
Le bruit est défini comme un ensemble de sons (son complexe) c’est-à-dire un
mélange de sons différents ayant chacun leur fréquence et leur niveau sonore.
Le niveau sonore d’un son se mesure en décibels (Db). Notre
confort journalier correspond à un niveau sonore limité de 45Db
(trouble de sommeil) alors que la vie quotidienne nous assaille de
bruits souvent beaucoup plus forts.
II. 3 L’ISOLATION ACOUSTIQUE
La fonction principale de l’isolation acoustique est d’empêcher la propagation d’un
son ou d’un bruit d’un milieu A vers un autre milieu. Ainsi on distingue deux grands
principes dans l’isolation acoustique :
Pour se protéger du bruit ou bien du son indésirable il est bien de connaitre leur
source. Cependant la protection du bruit comprend deux grands volets :
En raison des nécessites d’un éclairage naturel, les parois, les locaux peuvent devoir
présenter une grande proportion de surfaces vitrées. Or les vitrages offrent des
performances d’isolement contre le bruit extérieur nettement moindres que celles des
parties pleines (c’est-à-dire maçonnerie, béton, etc.). Il est donc très important de
considérer la protection contre le bruit déjà au niveau de l’avant-projet et même dans
le choix du site et l’implantation générale du (ou des) bâtiment(s) concerné(s). Les
performances d’isolement requises dépendent aussi de la sensibilité au bruit du local
à protéger: faible, moyenne et élevée. Pour une utilisation en salle de gymnastique,
on peut admettre une sensibilité faible ou moyenne. Pour une utilisation polyvalente
(manifestations sportives et culturelles), il faut prévoir une sensibilité moyenne ou
élevée. Pour une utilisation d’habitat il faut prévoir une sensibilité élevée. A partir du
degré de la nuisance du bruit extérieur et de la sensibilité au bruit, la norme indique
les performances de protection requises par la valeur de l’isolation acoustique
normalisée pondérée en décibels (dB). En fait, il y a une valeur d’exigences
minimales (obligatoires) et une d’accrues (facultatives), plus sévère de 5dB.
Les dispositions à prendre contre le bruit à l’intérieur étant différents selon la nature
des bruits, il faut distinguer séparément celles contre:
La Conduction aérienne: les sons aériens, par exemple cris et éclats de voix
en provenance des couloirs, cages d’escaliers, vestiaires, etc.
La Conduction solidienne: les bruits de chocs, par exemple bruits de pas,
claquements de portes, etc.
TECHNOLOGIE DE CONSTRUCTION 2019
Comme son nom l’indique, Un pont phonique offre un passage aux sons, en
générale accidentel et involontaire. Il s’agit d’interstices mal rebouchés, de points de
contact entre des éléments censés être désolidarisés, d’interrupteurs installes dos à
dos dans une paroi dont ils entament ainsi l’épaisseur, de tout ce qui met deux
pièces en communication (tuyauteries, grille de ventilation…)
Avantages : Elle peut être colorée et devient un élément de décoration. Elle est
moins chère que la mousse de mélamine.
Inconvénients:
Les cellules sont assez grosses et offrent moins de surface
d'absorption. Même avec une mousse teintée dans la masse, les couleurs sont
sensibles à la lumière naturelle ou artificielle. Quoiqu'en disent certaines publicités,
toutes les mousses polyuréthanne brunissent tôt ou tard sans exception.
La mousse de mélamine
Avantages:
Les cellules plus petites sont plus nombreuses. Le coefficient d'absorption s'en
trouve considérablement augmente. Un panneau de mousse de mélamine sera
50% plus absorbant qu'un panneau de mousse polyuréthanne de même
épaisseur, (mais aussi 50% plus onéreux).
Elle ne brule pas, classement au feu M0. Insensible aux ultraviolets, elle ne jaunit
pas et résiste au vieillissement.
Inconvénients :
Elle est blanche et ne peut être teintée. Moins souple, elle se casse dans les faibles
épaisseurs.
TECHNOLOGIE DE CONSTRUCTION 2019
Réverbération
Le temps de réverbération Tr d’un local est le temps (en s) que met le son pour que
son intensité diminue de 60 dB après interruption de la source.
Absorption
□ Plus le message émis est clair (intelligible) car il n’y a pas de réflexion.
□ Plus le message émis est faiblement entendu, car moins nourri par les
réflexions.
α = EA/EI
TECHNOLOGIE DE CONSTRUCTION 2019
La diffusion :
La diffusion est la répartition plus ou moins homogène des ondes sonores provoquée
simultanément par les phénomènes de réflexion, de réfraction et de diffraction.
Le volume d’un local et la qualité de ses parois doivent être adaptés à son usage :
Tr= 0.16*V/A
(Tr : durée de réverbération (en s), V : le volume du local (en m3), A : l’aire
d’absorption équivalente (en m2))
III. 5. b Résonateurs :
Un résonateur à air est un récipient communiquant avec l’extérieur par un tube étroit.
Chaque résonateur à une fréquence propre. Lorsque la pression agit sur l’entrée du
résonateur (col), l’air contenu dans le col se déplace et comprime la masse d’air
contenu dans le résonateur. Quand la fréquence du son est la même que celle du
résonateur, il y a résonance, et la vitesse du mouvement de l’air contenu dans le col
augmente, s’accompagnant d’un dégagement de chaleur sur les parois du col,
d’autant plus grand que la vitesse du mouvement d’air est importante.
La fréquence propre d'un résonateur dépend : de la longueur du col, du diamètre
et de la section du col et du volume du corps.
III. 5. c Membranes :
Les membranes, également appelées «diaphragmes» ou «panneaux fléchissant», se
composent de panneaux montés sur un cadre, placés à quelques centimètres d’une
paroi et emprisonnant une lame d’air entre eux-mêmes et la paroi.
Lorsque les ondes acoustiques arrivent sur le panneau, celui-ci se déforme et
comprime la lame d’air qui, agissant comme un ressort, renvoie le panneau. Il se
crée donc une vibration. Quand la fréquence des ondes acoustiques est la même
que la fréquence de vibration du panneau, il y a résonance. Encore une fois, il y a
mouvement d’air, et l’énergie acoustique est transformée en chaleur.
TECHNOLOGIE DE CONSTRUCTION 2019
III. 7
