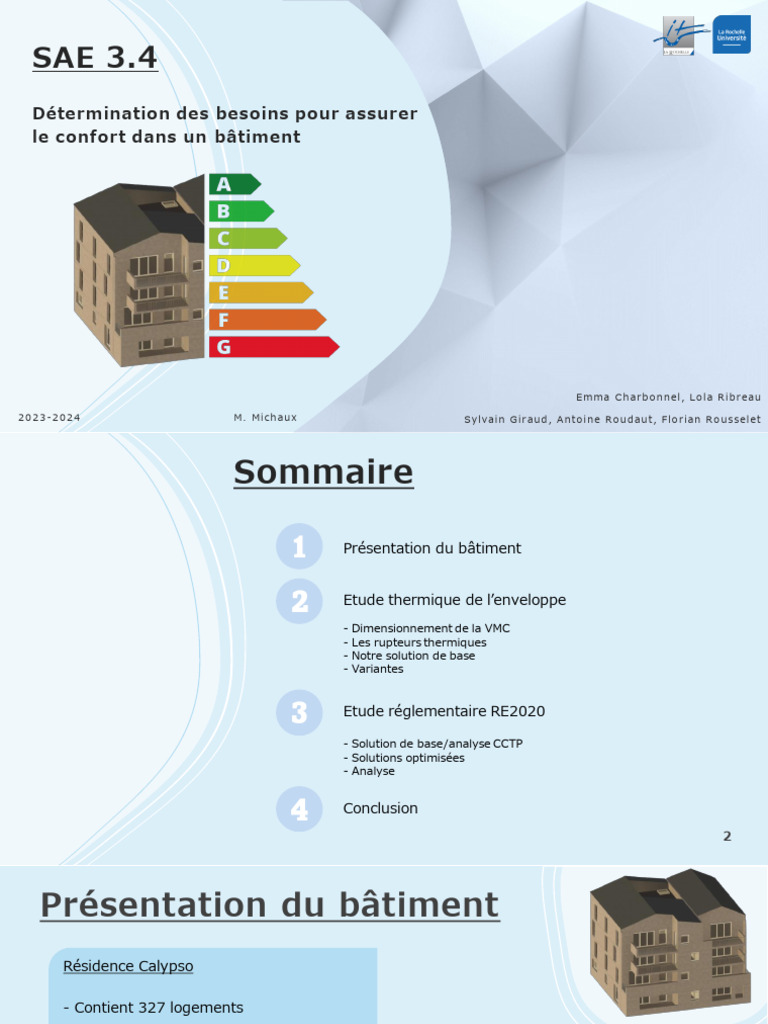

SAE 3.

4
Détermination des besoins pour assurer
le confort dans un bâtiment

Emma C har b o nnel, Lo la Rib r eau

2023-2024 M. Michaux Sylvain G ir aud , Anto ine Ro ud aut, Flo r ian Ro usselet
Sommaire

1 Présentation du bâtiment

2 Etude thermique de l’enveloppe

- Dimensionnement de la VMC
- Les rupteurs thermiques
- Notre solution de base
- Variantes

3 Etude réglementaire RE2020

- Solution de base/analyse CCTP

- Solutions optimisées
- Analyse

4 Conclusion
2
Présentation du bâtiment
Résidence Calypso

- Contient 327 logements

- Locaux d’activités
- Quartier de Beauregard à la Rochelle

Bâtiment E7

- T3 et T4
- 4 étages
- Escaliers

3
Etude thermique de l’enveloppe

VMC Simple Flux Hygroréglable VMC Retenue

- Adaptée à la « vie du logement » Cosmos 2600

Pression totale : 182,65 Pa
Débit : 1360 m3/h
- Plus économique qu’une VMC DF
Pélec abs : 125 W

4
 Rupteur de pont
Etude thermique de l’enveloppe thermique

Extrait du CCTP :
Données : Mur extérieur/plancher intermédiaire
- Température int : 19°C Rupteur de type slabe CS - ψ [W/ml. K] ≤ 0,21
- Humidité int : 50%
- Température ext : 0°C
- Humidité ext : 80%

Résultats
Flux sortant
- Sans pont thermique : 7.158 [W/m]
- Avec pont thermique : 10.393 [W/m]
- Différence : 31%

Balcon/plancher

5
 Solution de base
Etude thermique de l’enveloppe

Données :
- Aucun rupteur de pont thermique
- Coefficient Ψ9 = 0.83
- Voile ITI : 87 mm
- Dalle isolation inférieur : 80 mm
- Menuiserie : PVC, DV, argon

Bbio = 120,5
Bbio,max = 77

19a 22.2a 22.2b 23.2 24

6
 Variantes
Etude thermique de l’enveloppe
Gain relatif : 36,8 pts

+ Rupteurs thermiques
+ Isolation en ITI
+ Voiles ext : 180 mm d’isolant

19a 22.2a 22.2b 23.2 24

7
 Variantes
Etude thermique de l’enveloppe
Gain relatif : 29,7 pts

+ Rupteurs thermiques
+ Isolation plancher
+ Dalle inf : 200mm d’isolant

19a 22.2a 22.2b 23.2 24

8
 Variantes
Etude thermique de l’enveloppe
Gain relatif : 59,3 pts

+ Rupteurs thermiques
+ Menuiseries :
• Triple vitrage
• Bois
• Krypton

19a 22.2a 22.2b 23.2 24

9
 Variantes
Etude thermique de l’enveloppe
Gain relatif : 38,8 pts

+ Rupteurs thermiques
+ Isolation en ITE
+ Voiles ext : 230 mm d’isolant

19a 22.2a 22.2b 23.2 24

10
 Solution finale
Etude thermique de l’enveloppe
Gain relatif : 43,5 pts

+ Rupteurs thermiques
+ Isolation en ITE
+ Polyuréthane
+ Voiles ext : 230 mm d’isolant
+ Dalle inf : 200mm d’isolant

19a 22.2a 22.2b 23.2 24

11
Etude réglementaire RE2020
CCTP Présentation chaudière radiateur

- Régime de température des émetteurs basses températures: 55/45 °C

- T3 RDC Logements 1 SDB : Atlantic Naïa 2 Micro 25

- Radiateur eau chaude: REGGANE 3000 de la marque FINIMETAL

12
Etude réglementaire RE2020
Dimensionnement radiateur

Ts:45°C Te:19°C Ta:55°C

Puissance nécessaire*(Dtmfab/Dtmréel)^pente

13
Etude réglementaire RE2020
Résultat référence calcul RE2020

Consommation
Consommation Nombre de Impact
Besoin conventionnelle
conventionnelle degrés-heures changement
Bioclimatique énergie non
énergie primaire d’inconfort DH climatique
renouvelable

14
Etude réglementaire RE2020
Vapeur eau
chaudière gaz à condensation
Optimisation 1

Gaz

Chaudière + performante
• Chauffage
• Production ECS
Schéma de principe d'une chaudière gaz à condensation

15
Etude réglementaire RE2020
Optimisation 2 chaudière gaz à condensation

• Chauffage
• Production ECS Pompe à chaleur double
service
Loria duo 6004 ATLANTIC

Bbio Cep Cep nr DH Ic

énergie
14% 14% 39% 16
Conclusion
• Modélisation 3D

• Utilisation Pléiades/ Conductéo

• Visualisation dans espace

• Comprendre enjeux climatiques

• Intégration des systèmes de

chauffage et ECS

• Optimisation solutions

• Normes et restrictions CCTP

17
