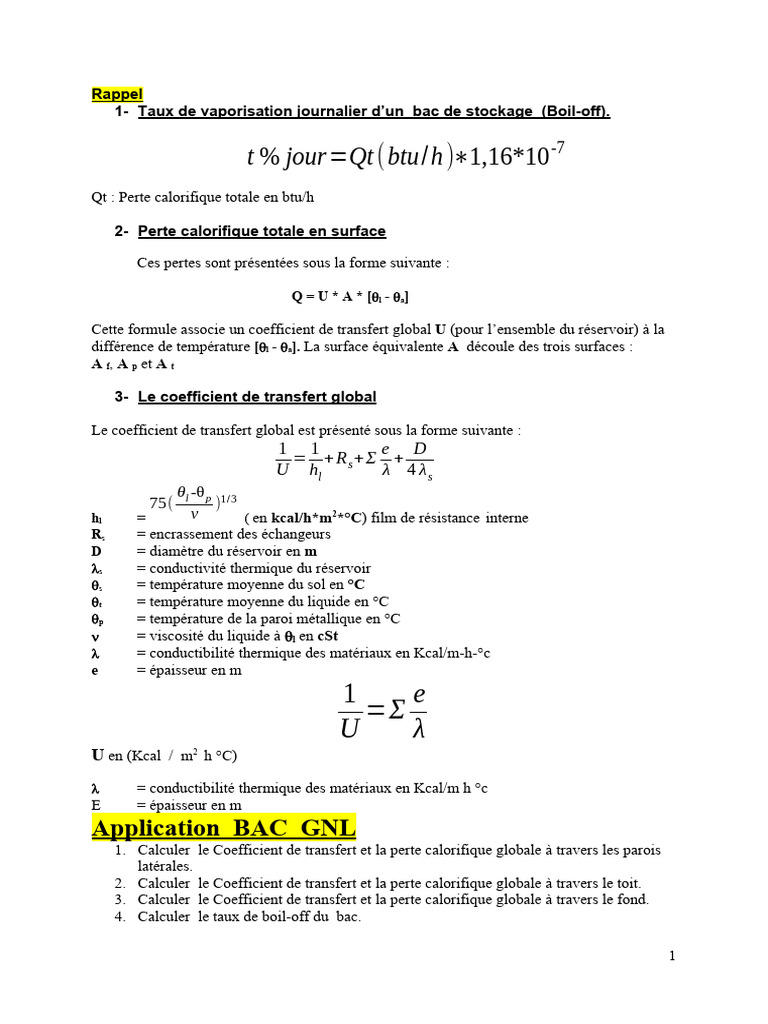

Rappel

1- Taux de vaporisation journalier d’un bac de stockage (Boil-off).

t % jour=Qt (btu/h )∗1,16*10 -7

Qt : Perte calorifique totale en btu/h

2- Perte calorifique totale en surface

Ces pertes sont présentées sous la forme suivante :

Q = U * A * [l - a]

Cette formule associe un coefficient de transfert global U (pour l’ensemble du réservoir) à la

différence de température [l - a]. La surface équivalente A découle des trois surfaces :
A f, A p et A t

3- Le coefficient de transfert global

Le coefficient de transfert global est présenté sous la forme suivante :

1 1 e D
= + R s+ Σ +
U hl λ 4 λs
θl -θ p
75( )1/ 3
hl = ν ( en kcal/h*m2*°C) film de résistance interne
Rs = encrassement des échangeurs
D = diamètre du réservoir en m
s = conductivité thermique du réservoir
s = température moyenne du sol en °C
t = température moyenne du liquide en °C
p = température de la paroi métallique en °C
 = viscosité du liquide à l en cSt
 = conductibilité thermique des matériaux en Kcal/m-h-°c
e = épaisseur en m
1 e
=Σ
U λ
U en (Kcal / m2 h °C)
 = conductibilité thermique des matériaux en Kcal/m h °c
E = épaisseur en m
Application BAC GNL
1. Calculer le Coefficient de transfert et la perte calorifique globale à travers les parois
latérales.
2. Calculer le Coefficient de transfert et la perte calorifique globale à travers le toit.
3. Calculer le Coefficient de transfert et la perte calorifique globale à travers le fond.
4. Calculer le taux de boil-off du bac.

1
Calorifuge Kcal/m-h-°c
Sable sec 0.56
Béton 1.5
Foam glass 0.035
Béton de perlite 0.251
Perlite en vrac 0.0285
Fibre de verre 0.0608

Tableau n° .1 : Conductibilité thermique des matériaux d’isolation :

Calorifuge Epaisseur
Sable sec (total) 0.12 m
Foam glass 0.5 m
Fondations 0.760 m

Tableau n° .2 : matériaux d’isolation du fond « zone A »

Calorifuge Epaisseur
Bloc de béton de perlite 0.545 m
Béton (total) 0.835 m

Tableau n° .3 : matériaux d’isolation du fond « zone B »

Calorifuge Epaisseur
Matelas de fibre de verre 0.240 m
Perlite en vrac 0.641 m
Matelas de fibre de verre 0.025 m

Tableau n° .4 : matériaux d’isolation des parois latérales.

28.5°C

700 mm
PERLITE EN VRAC

-163°C
Figure n° 3 : Isolation du toit.

2
 66300 mm

Zone (B) Zone (A) 64700 mm

-163°C
200 mm

Sable sec

Béton de perlite Foam glass

Dalle de béton Sable sec

Fondation en béton

28.5°C

Figure n°.1 : Isolation du fond.

65.8m

25 mm 641 mm 240 mm

28.5°C -163°C

MATELAS
MATELAS DE FIBRE
DE FIBRE DE VERRE
DE VERRE
PERLITE EN VRAC
32.1m

Figure n° .2 : Isolation des parois latérales.

3
LES PAROIS
Coefficient de transfert calorifique global :

Perte calorifique :

LE TOIT

Coefficient de transfert calorifique global :

Perte calorifique:

LE FOND
Perte calorifique à travers la zone (A).

Coefficient de transfert calorifique global :

Perte calorifique :

4
Perte calorifique à travers la zone (B).

Coefficient de transfert calorifique global :

Perte calorifique :

Perte calorifique à travers la surface du fond.

LE BAC

Perte calorifique calculée totale Qt :

On utilise 1.05 Comme facteur calorifiques diverses :

Donc :

Qt=127408∗1.05=133778 kcal /h

LE TAUX DE BOIL-OFF DU BAC

1 kcal = 3.96825Btu

133778 Kcal/h = (133778*3.96825) = 530866 Btu/h

t % jour=Qt (btu/h )∗1,16*10 -7

t % jour=530866∗1,16 * 10-7 = 0.061 %

5
Taux de vaporisation théorique journalier = 0.061 %
