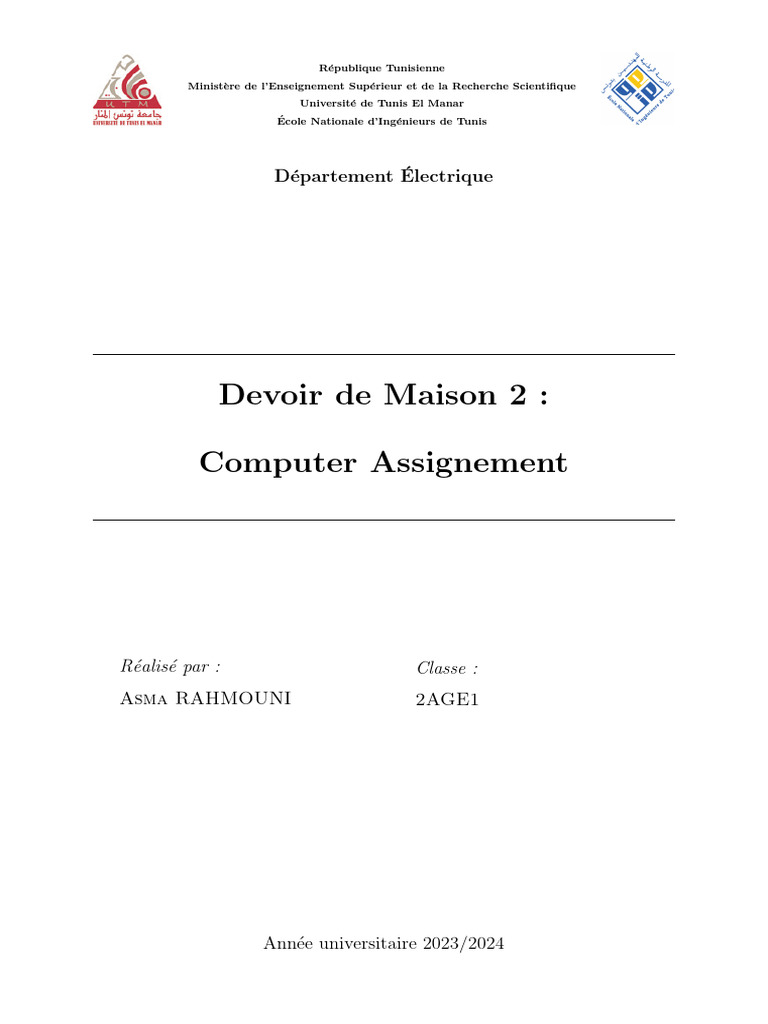

République Tunisienne

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

Université de Tunis El Manar
École Nationale d’Ingénieurs de Tunis

Département Électrique

Devoir de Maison 2 :

Computer Assignement

Réalisé par : Classe :

Asma RAHMOUNI 2AGE1

Année universitaire 2023/2024

1 Introduction
Dans le cadre de cette étude, nous analysons l’impact de l’extension du réseau élec-
trique visant à alimenter une nouvelle charge nommée ”new township”. Avant d’implé-
menter le réseau dans le logiciel PowerWorld, nous avons collecté des données détaillées
sur les différents composants du système. Les tableaux de données ci-dessous présentent
les paramètres essentiels des générateurs, des charges, des lignes de transmission et des
transformateurs.

2 Données du système électrique

2.1 Calcul des Impédances en Per Unit

Avant de passer à la modélisation dans PowerWorld, nous devons normaliser les im-
pédances en pourcentage (Per Unit) par rapport à une base spécifiée. Cela facilitera la
comparaison et l’analyse des composants du réseau. Les impédances en Per Unit (pu) sont
calculées en utilisant la formule suivante :
Z(Ω) VB2 2302
Zperunit = ZB
avec ZB = SB
= 100
= 529 Ω

SB = 100 MVA dans tout le réseau

R(Ω/Km)∗Longueur
Rpu = ZB
X(Ω/Km)∗Longueur
Xpu = ZB

Pour les deux transformateurs (T1, T2) , on n’a pas besoin un changement de base
puisque la base du Transformateurs (T1,T2) est (100MVA, 230KV) qui est la même du
réseau (100MVA, 230KV) ce qui donne :
XT 1 (pu) = XT 2 (pu) = 0.1 pu
Cependant, on a besoin de changer la base des Transformateurs (T3,T4,T5) car elle
est (200MVA, 230KV) alors que la base du réseau est ( 100MVA, 230KV) :
XT (pu) = XT ∗ ZT
ZR
= XT ∗ ( VVRT )2 ∗ ( SSRT )
X(pu) = 0.1 ∗ ( 100
200
) = 0.05 pu

1
2.2 Données des Lignes de Transmission

Tab. 1 : Tranmission Line (Branches) Data

Line Ratings : Rate 1 = 300 MVA , Rate 2 = 350 MVA

2.3 Données des Charges

Tab. 2 : Load Data

2
2.4 Données des Transormateurs

Tab. 3 : 100 MVA, 13.8kV-Δ/230kV-Y Transformer (2 Windings) Data (T1, T2)

Tab. 4 : 200 MVA, 13.8kV-Δ/230kV-Y Transformer (2 Windings) Data (T3, T4, T5)

2.5 Données des Générateurs

Tab. 5 : Generation (Machine) Data

3
 Tab. 6 : Generator (Plant/Machine) Ratings

3 Réseau Initial

Fig. 1 : Réseau initial

4
3.1 Simulation dans PowerWorld

Fig. 2 : Schéma de simulation du réseau initial.

3.2 Résultat
Les Noeuds

Fig. 3 : Buses

5
 =⇒ Les chute de tensions ne dépassent pas 7% .

Les Générateurs

Fig. 4 : Generators

=⇒ Les puissances produites par les générateurs sont comprises entre les valeurs
extrêmes .

Les Charges

Fig. 5 : Loads

Les transformateurs

Fig. 6 : Transformer controls

6
4 Réseau avec la nouvelle Township

Fig. 7 : Réseau avec la nouvelle township

7
4.1 Simulation dans PowerWorld

Fig. 8 : Schéma de simulation du réseau avec la nouvelle township

4.2 Résultat
Les Noeuds

Fig. 9 : Buses

8
 =⇒ La chute de tension suite à l’extension de township a dépassé 7% donc il faut
remédier le problème par l’ajout d’une centrale supplémentaire.

Les Générateurs

Fig. 10 : Generators

=⇒ Les puissances produites par les générateurs sont comprises entre les valeurs
extrêmes sauf le 3éme générateur. il doit fournir plus de puissance.

Les Charges

Fig. 11 : Loads

Les transformateurs

Fig. 12 : Transformer controls

9
5 Réseau avec la nouvelle Township et la nouvelle
centrale

Fig. 13 : Réseau final

10
5.1 Simulation dans PowerWorld

Fig. 14 : Schéma de simulation du réseau

5.2 Résultat
Les Noeuds

Fig. 15 : Buses

=⇒ Après l’ajout d’une nouvelle centrale les chute de tensions ne dépassent plus 7%
.

Les Générateurs

11
 Fig. 16 : Generators

Les Charges

Fig. 17 : Loads

Les transformateurs

Fig. 18 : Transformer controls

5.3 Conclusion
En conclusion, l’analyse du réseau électrique révèle une stabilité satisfaisante avec
l’ajout de la nouvelle township et de la nouvelle centrale. Les impédances en pourcentage
offrent une base de référence utile. Les ajustements recommandés incluent une optimi-
sation des paramètres de contrôle des générateurs et des réglages des transformateurs
pour garantir une stabilité optimale. Ces résultats fournissent une base solide pour des
ajustements potentiels et renforcent la fiabilité du réseau.
