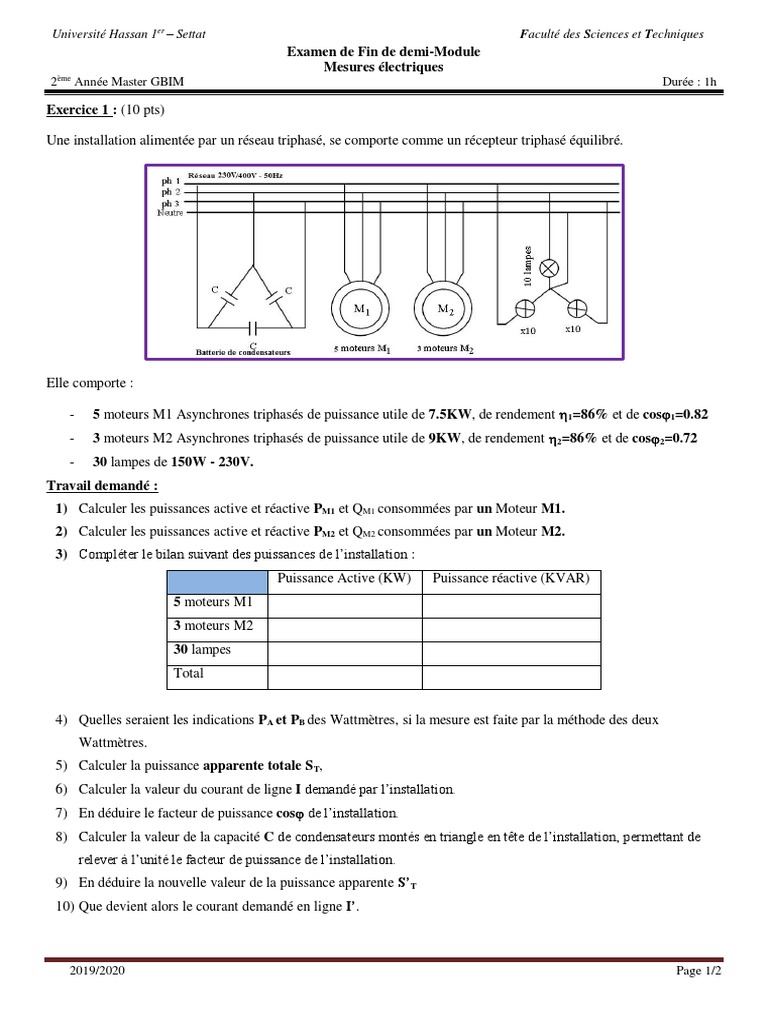

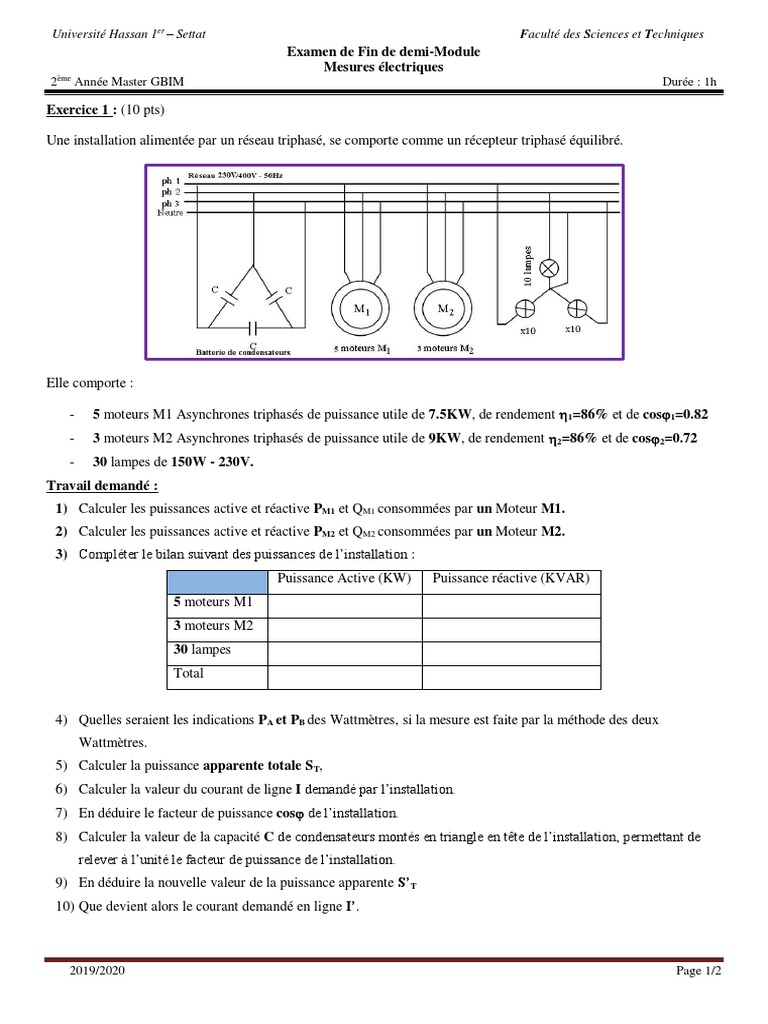

Université Hassan 1er – Settat Faculté des Sciences et Techniques

Examen de Fin de demi-Module

Mesures électriques
2ème Année Master GBIM Durée : 1h

Exercice 1 : (10 pts)

Une installation alimentée par un réseau triphasé, se comporte comme un récepteur triphasé équilibré.

Elle comporte :

- 5 moteurs M1 Asynchrones triphasés de puissance utile de 7.5KW, de rendement 1=86% et de cos1=0.82

- 3 moteurs M2 Asynchrones triphasés de puissance utile de 9KW, de rendement 2=86% et de cos2=0.72
- 30 lampes de 150W - 230V.
Travail demandé :
1) Calculer les puissances active et réactive PM1 et QM1 consommées par un Moteur M1.
2) Calculer les puissances active et réactive PM2 et QM2 consommées par un Moteur M2.
3) Compléter le bilan suivant des puissances de l’installation :
Puissance Active (KW) Puissance réactive (KVAR)
5 moteurs M1
3 moteurs M2
30 lampes
Total

4) Quelles seraient les indications PA et PB des Wattmètres, si la mesure est faite par la méthode des deux
Wattmètres.
5) Calculer la puissance apparente totale S T,
6) Calculer la valeur du courant de ligne I demandé par l’installation.
7) En déduire le facteur de puissance cos de l’installation.
8) Calculer la valeur de la capacité C de condensateurs montés en triangle en tête de l’installation, permettant de
relever à l’unité le facteur de puissance de l’installation.
9) En déduire la nouvelle valeur de la puissance apparente S’T
10) Que devient alors le courant demandé en ligne I’.

2019/2020 Page 1/2

Exercice 2: (10 pts)

Le variateur de vitesse d’un moteur asynchrone est alimenté par le réseau triphasé 230V/400V, 50 Hz. L'étude se base
sur des relevés effectués à l'aide d'un analyseur de réseau monophasé, recevant la tension simple va(t) du réseau et
le courant de ligne ia(t) absorbé par le convertisseur (voir les écrans en annexe 2). Sur cet analyseur, l'indication de
puissance en kVAR contient les deux puissances Q et D (écran 2).

Analyse des courants absorbés par le variateur

1. À l'aide des indications fournies par l'analyseur (écran 1), donner la
valeur efficace I du courant de ligne ia(t) et évaluer sa valeur
maximale Imax.
NB : CF=Facteur de crête.

2. Relever également la valeur efficace I1 de son fondamental

(écran 3).
3. Donner les fréquences des quatre harmoniques de courant les plus
polluants puis estimer leur valeur efficace grâce au spectre de ia(t)
(écran 3).

4. Calculer le taux de distorsion harmonique TDHi que représentent

ces quatre rangs. Comparer ce résultat à celui annoncé par l'appareil
(écran 3).
5. Citer une solution permettant de réduire les harmoniques de courant
prélevés au réseau.

Comme le montre l'écran 1 de l'analyseur, les tensions d'alimentation

du variateur sont purement sinusoïdales.
6. Vérifier par calcul les valeurs de P, Q et S annoncées par l'analyseur
(écran 2).
7. En déduire la puissance déformante D.
8. Vérifier le facteur de puissance fp affiché par l'appareil et
commenter sa valeur.

FIN

2019/2020 Page 2/2
