SYSTÈME DE CÂBLAGE CUIVRE

INTRODUCTION

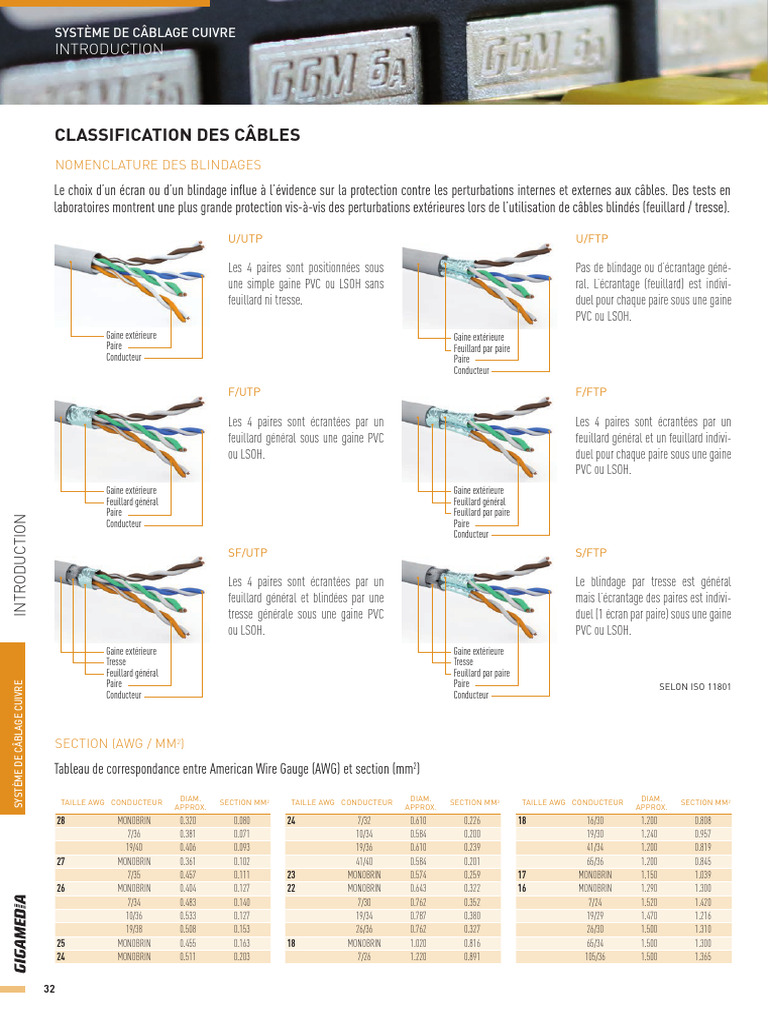

CLASSIFICATION DES CÂBLES

NOMENCLATURE DES BLINDAGES

Le choix d’un écran ou d’un blindage influe à l’évidence sur la protection contre les perturbations internes et externes aux câbles. Des tests en
laboratoires montrent une plus grande protection vis-à-vis des perturbations extérieures lors de l’utilisation de câbles blindés (feuillard / tresse).

U/UTP U/FTP

Les 4 paires sont positionnées sous Pas de blindage ou d’écrantage géné-

une simple gaine PVC ou LSOH sans ral. L’écrantage (feuillard) est indivi-
feuillard ni tresse. duel pour chaque paire sous une gaine
PVC ou LSOH.
Gaine extérieure Gaine extérieure
Paire Feuillard par paire
Conducteur Paire
Conducteur

F/UTP F/FTP

Les 4 paires sont écrantées par un Les 4 paires sont écrantées par un
feuillard général sous une gaine PVC feuillard général et un feuillard indivi-
ou LSOH. duel pour chaque paire sous une gaine
PVC ou LSOH.
Gaine extérieure Gaine extérieure
Feuillard général Feuillard général
Paire Feuillard par paire
INTRODUCTION

Conducteur Paire
Conducteur
SF/UTP S/FTP

Les 4 paires sont écrantées par un Le blindage par tresse est général
feuillard général et blindées par une mais l’écrantage des paires est indivi-
tresse générale sous une gaine PVC duel (1 écran par paire) sous une gaine
ou LSOH. PVC ou LSOH.
Gaine extérieure Gaine extérieure
Tresse Tresse
Feuillard général Feuillard par paire
Paire Paire
SYSTÈME DE CÂBLAGE CUIVRE

SELON ISO 11801

Conducteur Conducteur

SECTION (AWG / MM2)

Tableau de correspondance entre American Wire Gauge (AWG) et section (mm2)

DIAM. DIAM. DIAM.
TAILLE AWG CONDUCTEUR SECTION MM2 TAILLE AWG CONDUCTEUR SECTION MM2 TAILLE AWG CONDUCTEUR SECTION MM2
APPROX. APPROX. APPROX.
28 MONOBRIN 0.320 0.080 24 7/32 0.610 0.226 18 16/30 1.200 0.808
7/36 0.381 0.071 10/34 0.584 0.200 19/30 1.240 0.957
19/40 0.406 0.093 19/36 0.610 0.239 41/34 1.200 0.819
27 MONOBRIN 0.361 0.102 41/40 0.584 0.201 65/36 1.200 0.845
7/35 0.457 0.111 23 MONOBRIN 0.574 0.259 17 MONOBRIN 1.150 1.039
26 MONOBRIN 0.404 0.127 22 MONOBRIN 0.643 0.322 16 MONOBRIN 1.290 1.300
7/34 0.483 0.140 7/30 0.762 0.352 7/24 1.520 1.420
10/36 0.533 0.127 19/34 0.787 0.380 19/29 1.470 1.216
19/38 0.508 0.153 26/36 0.762 0.327 26/30 1.500 1.310
25 MONOBRIN 0.455 0.163 18 MONOBRIN 1.020 0.816 65/34 1.500 1.300
24 MONOBRIN 0.511 0.203 7/26 1.220 0.891 105/36 1.500 1.365
