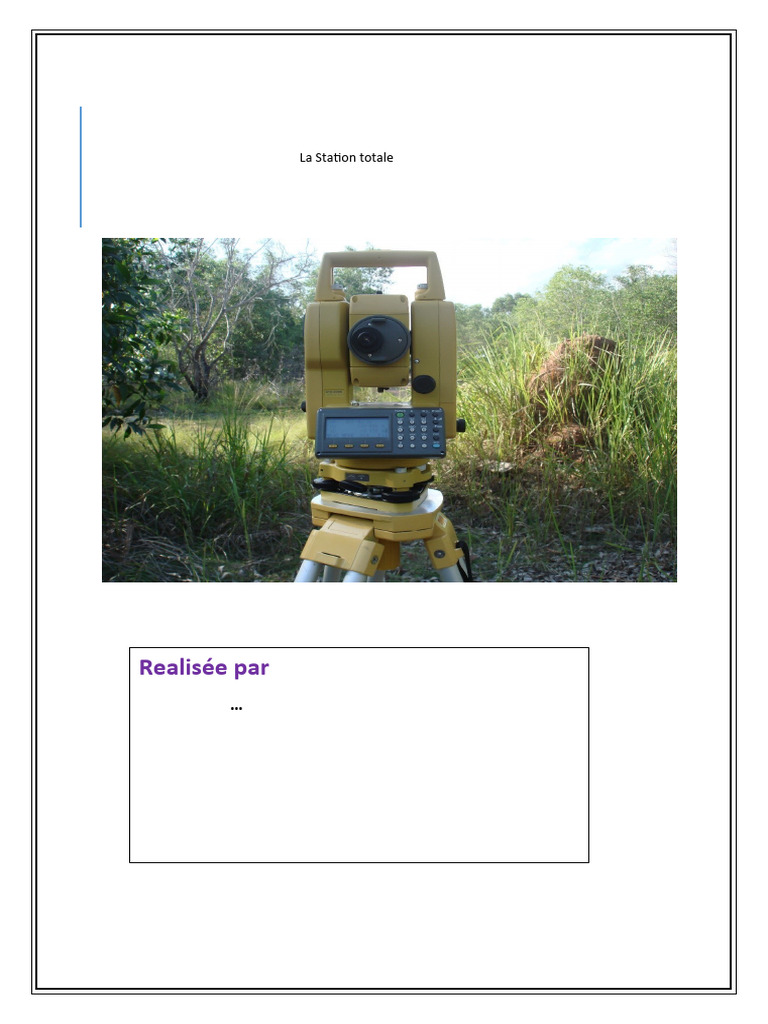

La Station totale

Realisée par
…
 I- Introduction :

La station totale Topcon GTS-230N est un instrument de levé topographique

avancé utilisé dans le domaine de la géodésie et de la cartographie. Cette
technologie de pointe est largement reconnue pour sa précision, sa facilité
d'utilisation et sa polyvalence, ce qui en fait un choix populaire parmi les
professionnels du domaine. Ce compte rendu se penchera sur les
caractéristiques et les applications de la station totale Topcon GTS-230N, ainsi
que sur l'utilisation de ses données dans des logiciels tels qu'AutoCAD pour la
création de plans détaillés.

1
 II- Objectif :
L'objectif principal de l'utilisation de la station totale Topcon GTS-230N est de
collecter des données topographiques précises pour diverses applications,
notamment la construction, la cartographie, la planification urbaine, et bien
d'autres. L'instrument permet de mesurer avec une grande précision les
distances, les angles horizontaux et verticaux, ainsi que les coordonnées
tridimensionnelles des points de terrain. Les données collectées sont
essentielles pour créer des plans détaillés, modéliser des terrains, surveiller les
déformations et faciliter la conception de projets d'ingénierie.

III- Coordonnées des points mesurés :

Ci-dessous, vous trouverez le tableau de coordonnées répertoriant les données
collectées sur le terrain :
point X(cm) Y(cm) σX(cm) σY(cm) X*σX(cm) Y*σY(cm)
B4 68991.334 48028.564
B1 68989.1 47988.516 -18.581 -18.581 -1281886.4671 -891674.615796
B2 69009.915 47986.249 -19.587 -19.587 -1351697.2051 -939906.659163
B3 69008.687 48028.241 18.581 18.581 1282250.4131 892412.746021
B4 68991.334 48028.564 19.587 19.587 1351333.2591 940735.483068
B1 68989.1 47988.516
somme 0 1566.95413
surface 783.477064999694
point X(cm) Y(cm) σX(cm) σY(cm) X*σX(cm) Y*σY(cm)
J4 69008.747 48028.342
J1 69006.656 48002.529 6.884 6.884 475041.8199 330449.409636
J2 69001.863 48004.115 4.161 4.161 287116.75194 199745.122515
J3 69002.495 48026.397 -6.884 -6.884 -475013.17558 -330613.716948
J4 69008.747 48028.342 -4.161 -4.161 -287145.39627 -199845.931062
J1 69006.656 48002.529
somme 0 -265.115859
surface 132.557929500108
point X(cm) Y(cm) σX(cm) σY(cm) X*σX(cm) Y*σY(cm)
P4 68992.841 48027.985
P1 68992.558 48002.541 -4.642 -23.935 -1651336.876 222827.7953
P2 68997.483 48004.05 5.304 23.879 1647590.897 254613.4812
P3 68997.862 48026.42 -4.642 23.935 1651463.827 -222938.6416
P4 68992.558 48027.985 -5.304 -23.879 -1647480.05 -254740.4324
somme 237.797558 -237.797558
surface 118.898779

2
 IV- Utilisation des données dans AutoCAD :
Les coordonnées des points mesurés sont importées dans AutoCAD pour la
création de plans détaillés et de modèles numériques du terrain. Vous
trouverez ci-dessous le tableau de coordonnées associé :
