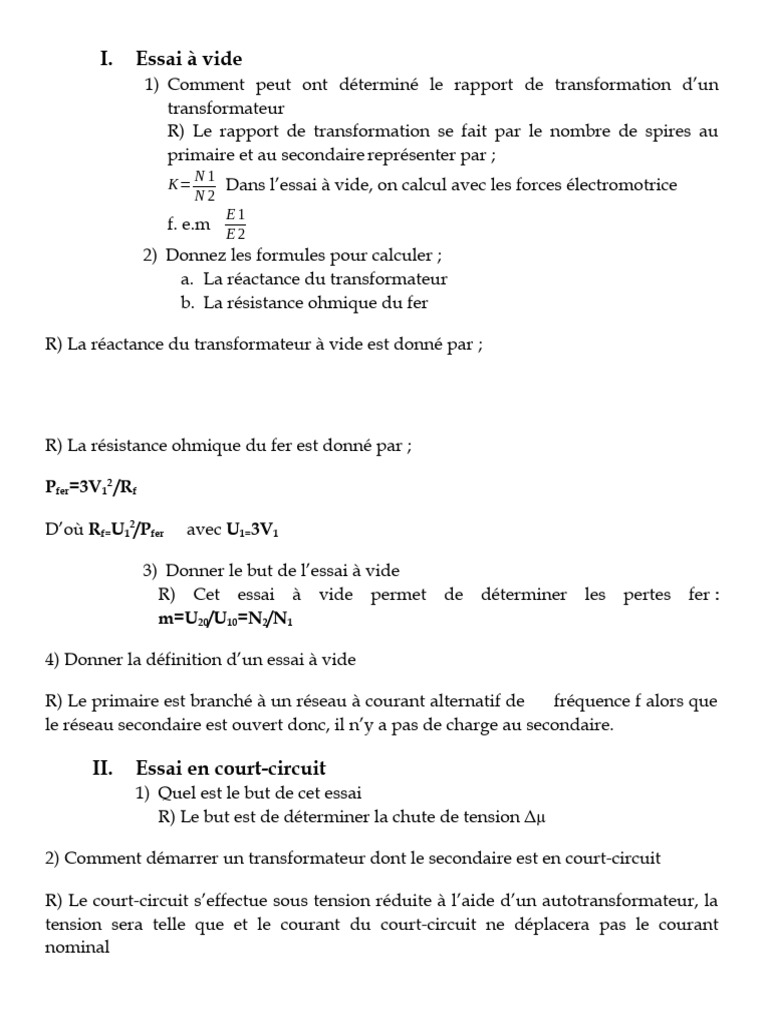

I.

Essai à vide
1) Comment peut ont déterminé le rapport de transformation d’un
transformateur
R) Le rapport de transformation se fait par le nombre de spires au
primaire et au secondaire représenter par ;
N1
K= Dans l’essai à vide, on calcul avec les forces électromotrice
N2
E1
f. e.m E 2
2) Donnez les formules pour calculer ;
a. La réactance du transformateur
b. La résistance ohmique du fer

R) La réactance du transformateur à vide est donné par ;

R) La résistance ohmique du fer est donné par ;

Pfer=3V12 /Rf

D’où Rf=U12/Pfer avec U1=3V1

3) Donner le but de l’essai à vide

R) Cet essai à vide permet de déterminer les pertes fer :
m=U20/U10=N2/N1

4) Donner la définition d’un essai à vide

R) Le primaire est branché à un réseau à courant alternatif de fréquence f alors que

le réseau secondaire est ouvert donc, il n’y a pas de charge au secondaire.

II. Essai en court-circuit

1) Quel est le but de cet essai
R) Le but est de déterminer la chute de tension Δµ

2) Comment démarrer un transformateur dont le secondaire est en court-circuit

R) Le court-circuit s’effectue sous tension réduite à l’aide d’un autotransformateur, la

tension sera telle que et le courant du court-circuit ne déplacera pas le courant
nominal
3) Comment calculer le courant de court-circuit

R) En prenant comme hypothèse simplicatrice que le réseau aimant qui alimente le

transformateur aux bornes du secondaire détermine en courant de court-circuit

ICC= ¿ U 20 U 20
UCC Avec ICC= =
Znt √3 √ εR 2+ εX 2
1000 P
¿=
U 20

III. Essai avec la charge ohmique

1) Quel est le but de cet essai
R) le but de cet essai est de déterminer la chute de tension

2) définir la charge ohmique

R) Résistance qui existe entre deux points d’un conducteur, lorsqu’une différence de
potentiel de 1Volt, appliquée entre ces deux points, produit dans ce conducteur un
courant de 1 ampère

3) Donnez cinq exemples de charge ohmique dans votre maison

R) Nous possédons ;

 Le thermo plongeur
 Une cuisinière
 Une friteuse
 Le fer à repasser
 Une lampe incandescence
IV. Essai avec la charge inductive
1) Quel est le but de cet essai
R) La charge inductive utilise un champ électromagnétique pour
transférer de l’énergie entre deux objets par l’induction
électromagnétique. Cela se fait généralement avec une station de charge
et détermine l’angle φ ≯

2) Définir la charge inductive

R) C’est une charge avec une force prédominant de bobine qui est donné par ;

Ζ ≅ XL=LV ⇒ L 2 πf ⦋ Ω ⦌
  L’avantage de la charge inductive
La charge à induction nécessite un contact physique entre le chargeur et
l’appareil pour que la charge s’effectue correctement

 L’inconvenant de la charge inductive

Il donne un mauvais angle cos

4) Donner deux exemples de la charge inductive dans votre maison

R) EXEMPLE :

 Un ventilateur
 Un four à induction
V. Essai avec la charge capacitive
1) Quel est le but de cet essai
R) Les charges capacitives comprennent l’énergie stockée dans les
matériaux et les dispositifs comme les condensateurs et entrainent des
changements de tension pour déphaser les changements de courant

2) Définir la charge capacitive

R) La charge capacitive ayant une prédominance de condensateur

3) Donner un exemple dans votre maison de la charge capacitive

R) EXEMPLES :

 Un power Bank
 Une batterie
VI. Divers
Donner les différentes types de transformateurs en fonction de :
a) La tension de sorti
 L’élévateur
 L’abaisseur
 Le transfo d’isolement
b) Le refroidissement
 Le transfo à sec
 Le transfo à bain d’huile
