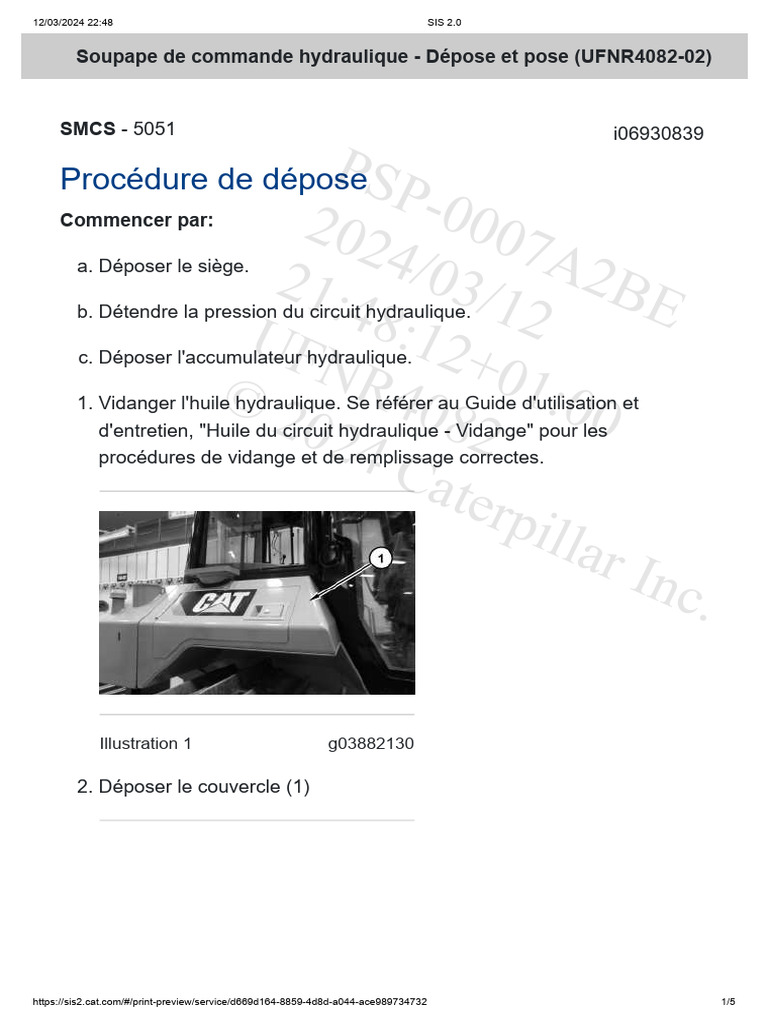

Soupape de commande hydraulique - Dépose et pose (UFNR4082-02)

SMCS - 5051 i06930839

Procédure de dépose PSP

Commencer par: -
202 0007
21: 4 /0 A 2
3 B
a. Déposer le siège.

48: 12 /
b. Détendre la pression du circuit hydraulique. E
UF 12+
NR
c. Déposer l'accumulateur hydraulique.
0
©2 408 1:00
1. Vidanger l'huile hydraulique. Se référer au Guide d'utilisation et
024 2
d'entretien, "Huile du circuit hydraulique - Vidange" pour les

Cat
procédures de vidange et de remplissage correctes.

erp
illa
r In
c.

Illustration 1 g03882130

2. Déposer le couvercle (1)

https://sis2.cat.com/#/print-preview/service/d669d164-8859-4d8d-a044-ace989734732 1/5
12/03/2024 22:48 SIS 2.0

Illustration 2 g03882268
3. Déposer l'accoudoir (2) et le panneau (3).

Illustration 3 g03882138

4. Débrancher les ensembles de faisceaux (9). Déposer le support (8) et

repositionner les ensembles faisceaux (9). Débrancher les ensembles
de flexibles (5), (6) et (7). Déposer l'ensemble contacteur (4).

https://sis2.cat.com/#/print-preview/service/d669d164-8859-4d8d-a044-ace989734732 2/5
12/03/2024 22:48 SIS 2.0

Illustration 4 g03882213
5. Déposer les boulons (11) et l'ensemble filtre (10).

Illustration 5 g03882217

6. Débrancher les ensembles faisceaux (11) et les ensembles flexibles

(12).

https://sis2.cat.com/#/print-preview/service/d669d164-8859-4d8d-a044-ace989734732 3/5
12/03/2024 22:48 SIS 2.0

Illustration 6 g03882255
7. Débrancher les ensembles flexibles (13).

Illustration 7 g03882259

8. Se faire assister par une autre personne pour déposer la soupape de

commande hydraulique (15). La soupape de commande hydraulique
(15) pèse environ 36 kg ( 80 lb). Déposer les boulons (14) et la
soupape de commande hydraulique (15).

Procédure de pose
1. Monter la soupape de commande hydraulique (15) en procédant dans
l'ordre inverse de la dépose.
