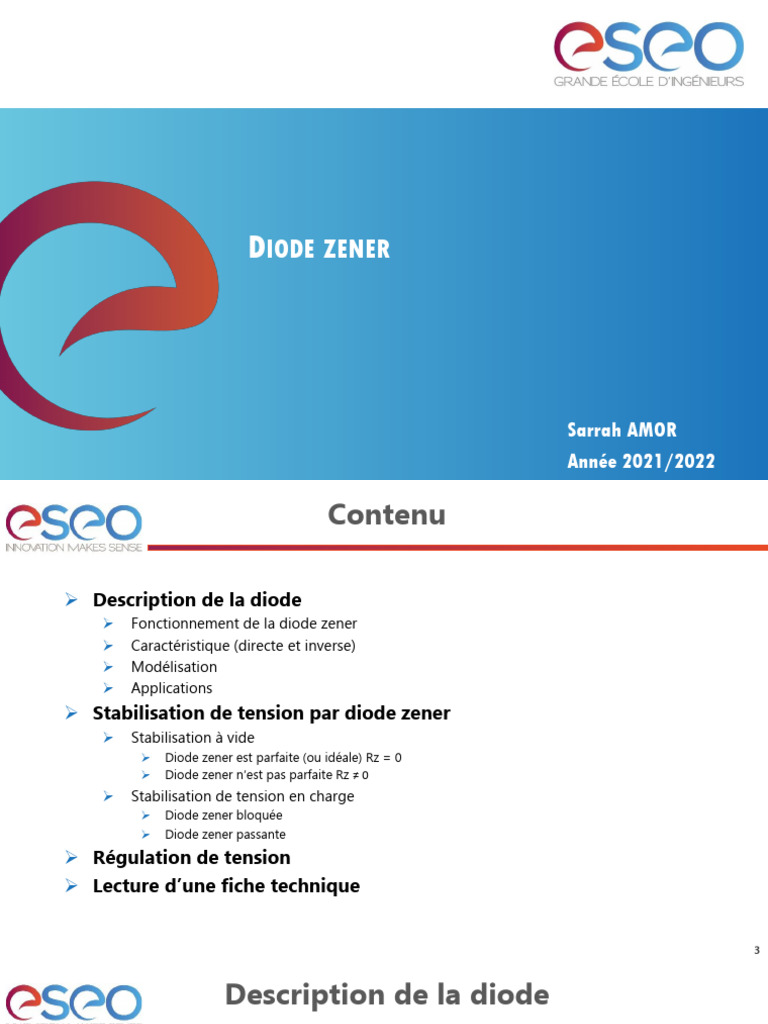

DIODE ZENER

Sarrah AMOR
Année 2021/2022
 Contenu

 Description de la diode
 Fonctionnement de la diode zener
 Caractéristique (directe et inverse)
 Modélisation
 Applications
 Stabilisation de tension par diode zener
 Stabilisation à vide
 Diode zener est parfaite (ou idéale) Rz = 0
 Diode zener n’est pas parfaite Rz ≠ 0
 Stabilisation de tension en charge
 Diode zener bloquée
 Diode zener passante

 Régulation de tension
 Lecture d’une fiche technique

3
 Description de la diode
 Une diode zener est un dipôle semi-conducteur qui se comporte comme une diode classique
mais qui sera utilisée volontairement en inverse jusqu’à son maximum de tension en
« inverse ».

 Symbole électrique :

Polarisation directe
Polarisation inverse
5
 Fonctionnement
Polarisation de la diode en sens directe Polarisation de la diode en sens inverse

• La diode est dans ce cas en conduction inverse, et

• La diode zener se comporte
il est impératif de limiter le courant par une
comme une diode
résistance en série avec la diode, par exemple.
conventionnelle.
• Retenons encore que si la tension inverse
• 𝑈𝑑 = 0.6𝑉 et le courant redescend en dessous de la valeur zener, la diode
maximum direct dépend du se bloque à nouveau.
circuit externe à la diode

5
 Modélisation
 Diode zener idéale : 1ère approximation
• La diode zener est à considérer comme un générateur
de tension fixe, à la valeur zener nominale, avec une
résistance interne nulle.

 Diode zener : 2ème approximation (VZ, RZ)

• La diode zener est considérée comme stabilisatrice de tension,
mais avec une très légère variation de tension à ces bornes.
∆𝑈
• Sa résistance interne n'étant plus tout à fait nulle, la tension 𝑅𝑍 =
∆𝐼
(inverse) aux bornes de la diode varie légèrement.

• Plus le courant qui la traverse est grand, plus la tension (inverse)

à ses bornes augmente très légèrement.

6
 Applications

 Les diodes zener sont utilisées principalement pour leur propriété à maintenir une
tension constante à leurs bornes :

• Circuits de stabilisation de tension ou « régulateur zener » :

Ces circuits permettent d'obtenir une tension de sortie constante malgré une variation
de la consommation ou de la tension d'entrée.

• Circuits générateur de tension de référence :

Ces circuits permettent d'obtenir, à un endroit précis, une tension qui ne change pas et
qui devient une tension de référence, car elle reste fixe malgré une variation de
plusieurs phénomènes comme la température, la consommation de courant, ...

5
 Stabilisation de tension par diode
zener
 Stabilisation à vide
• Diode zener est parfaite (ou idéale) RZ = 0

La diode zener est caractérisée par sa tension zener VZ.

e(t) est une tension variable qui ondule faiblement autour d’une tension fixe E

Pour que la stabilisation soit effective, il faut que IZ soit toujours compris dans les
limites Imin<IZ<Imax
5
 Stabilisation de tension par diode
zener
 Stabilisation à vide
• Diode zener n’est pas parfaite (ou idéale) R2 ≠ 0

𝑅2 𝑅
𝑈𝑍 = 𝑒 𝑡 + 𝑉
𝑅 + 𝑅2 𝑅 + 𝑅2 𝑧
𝑅
Si R>>R2 => 𝑈𝑍 = 𝑅2 𝑒 𝑡 + 𝑉𝑧 => 𝑈𝑍 ≈ 𝑉𝑧
∆𝑈 𝑍
Taux de régulation par rapport à la tension d’entrée : ∆𝑒(𝑡)

5
 Stabilisation de tension par diode
zener
 Stabilisation de tension en charge
• Diode zener n’est pas parfaite RZ ≠ 0

5
 Stabilisation de tension par diode
zener
 Stabilisation de tension en charge
• Diode zener n’est pas parfaite RZ ≠ 0

𝐼 = 𝐼𝑍 + 𝐼𝑐ℎ
• Si Charge = ∞, Ich = 0 et I = IZ, c’est le fonctionnement à vide
• Si Charge = 0, Uz = 0, I = Ir = e/R, la stabilisation a disparu
5
Lecture d’une fiche technique

5
MERCI DE VOTRE ATTENTION
