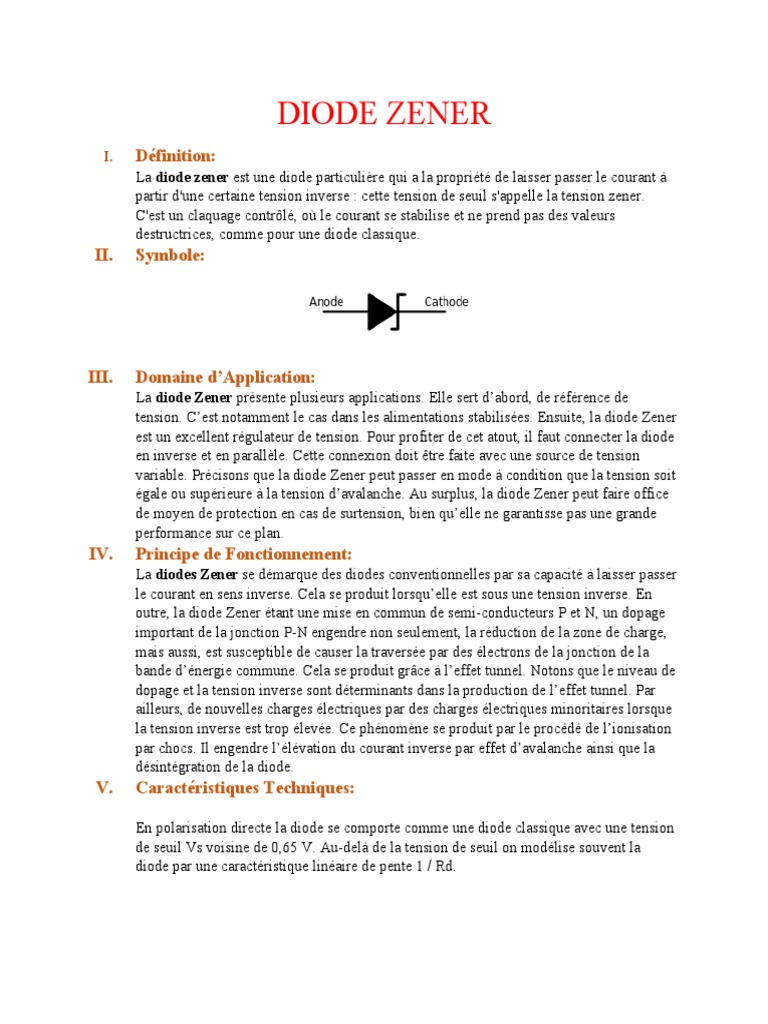

DIODE ZENER

I. Définition:
La diode zener est une diode particulière qui a la propriété de laisser passer le courant à
partir d'une certaine tension inverse : cette tension de seuil s'appelle la tension zener.
C'est un claquage contrôlé, où le courant se stabilise et ne prend pas des valeurs
destructrices, comme pour une diode classique.
II. Symbole:

III. Domaine d’Application:

La diode Zener présente plusieurs applications. Elle sert d’abord, de référence de
tension. C’est notamment le cas dans les alimentations stabilisées. Ensuite, la diode Zener
est un excellent régulateur de tension. Pour profiter de cet atout, il faut connecter la diode
en inverse et en parallèle. Cette connexion doit être faite avec une source de tension
variable. Précisons que la diode Zener peut passer en mode à condition que la tension soit
égale ou supérieure à la tension d’avalanche. Au surplus, la diode Zener peut faire office
de moyen de protection en cas de surtension, bien qu’elle ne garantisse pas une grande
performance sur ce plan.
IV. Principe de Fonctionnement:
La diodes Zener se démarque des diodes conventionnelles par sa capacité à laisser passer
le courant en sens inverse. Cela se produit lorsqu’elle est sous une tension inverse. En
outre, la diode Zener étant une mise en commun de semi-conducteurs P et N, un dopage
important de la jonction P-N engendre non seulement, la réduction de la zone de charge,
mais aussi, est susceptible de causer la traversée par des électrons de la jonction de la
bande d’énergie commune. Cela se produit grâce à l’effet tunnel. Notons que le niveau de
dopage et la tension inverse sont déterminants dans la production de l’effet tunnel. Par
ailleurs, de nouvelles charges électriques par des charges électriques minoritaires lorsque
la tension inverse est trop élevée. Ce phénomène se produit par le procédé de l’ionisation
par chocs. Il engendre l’élévation du courant inverse par effet d’avalanche ainsi que la
désintégration de la diode.
V. Caractéristiques Techniques:

En polarisation directe la diode se comporte comme une diode classique avec une tension
de seuil Vs voisine de 0,65 V. Au-delà de la tension de seuil on modélise souvent la
diode par une caractéristique linéaire de pente 1 / Rd.
En polarisation inverse inférieure à la tension de Zener, le courant inverse est
pratiquement nul. Au-delà de cette tension, la caractéristique est modélisable par une
droite de forte pente.
En utilisation normale (stabilisation ou référence de tension) une diode Zener est toujours
utilisée en inverse. On peut la modéliser par un générateur de tension Vz en série avec
une résistance Rz. La stabilisation en tension est d'autant meilleure que Rz est faible.
