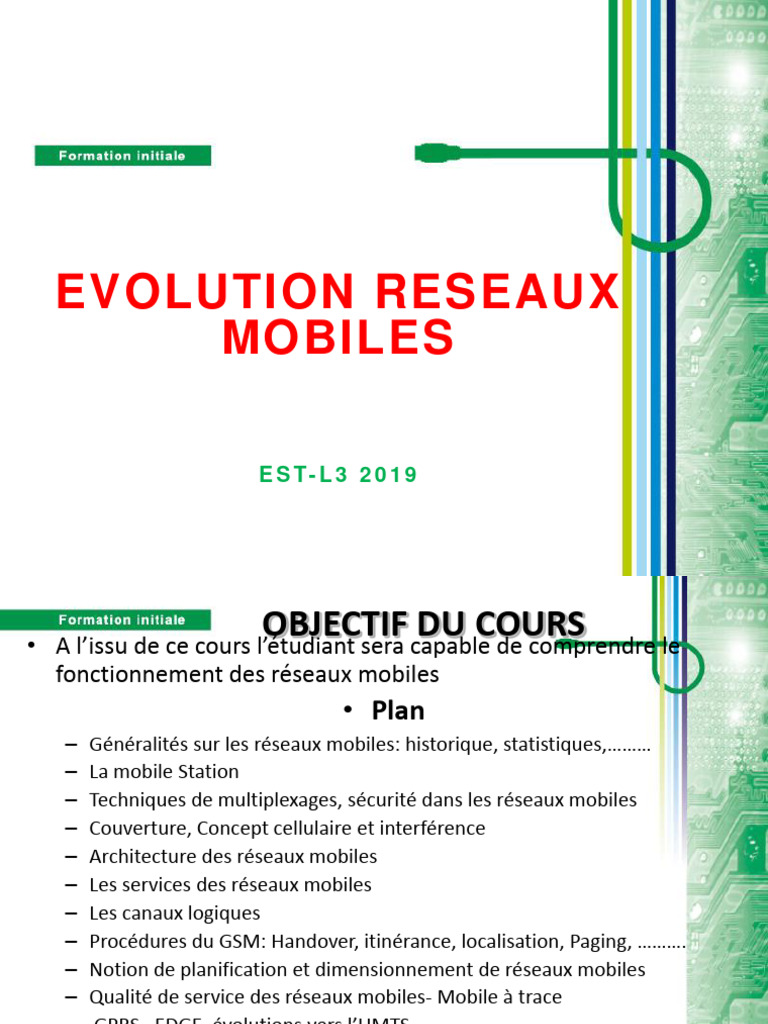

EVOLUTION RESEAUX

MOBILES

E S T- L 3 2 0 1 9
•
OBJECTIF DU COURS
A l’issu de ce cours l’étudiant sera capable de comprendre le
fonctionnement des réseaux mobiles
• Plan
– Généralités sur les réseaux mobiles: historique, statistiques,………
– La mobile Station
– Techniques de multiplexages, sécurité dans les réseaux mobiles
– Couverture, Concept cellulaire et interférence
– Architecture des réseaux mobiles
– Les services des réseaux mobiles
– Les canaux logiques
– Procédures du GSM: Handover, itinérance, localisation, Paging, ……….
– Notion de planification et dimensionnement de réseaux mobiles
– Qualité de service des réseaux mobiles- Mobile à trace
– GPRS , EDGE, évolutions vers l’UMTS
– UMTS: principes, architecture, Domaine CS et PS, évolution du réseau
cœur de l’UMTS et interropérabilité entre GSM et UMTS, services de
l’UMTS,
– Releases 6, 7, 8, HSPDA, HSUPA, et évolution vers la LTE
Générations successives de réseaux de Téléphonie mobile
1er Génération 2eme Génération 3eme Génération
1980s 1990s Actuelle
(analogique) (numérique) (numérique)

GSM UMTS
AMPS WCDMA
CDMA
TACS IS95
De l’Analogique CDMA
De la voix vers la 2000
NMT vers le Numérique TDMA Large Bande
IS-136 TD-
Autres SCDMA
PDC

5
Les réseaux mobiles en Afrique
et dans le monde
 Génération de réseaux mobiles
•1G: circuit analogique
•2G: circuit numérique: 8 Kbit/s
•3G: paquet + ATM puis basée sur IP
excepté la téléphonie
 Descendant: de 384 Kbit/s à 42 Mbit/s
 Montant: de 64 Kbit/s à 5,76 Mbit/s
•4G: Compatibilité totale avec IP
 Descendant : de 100 Mbit/s à1 Gbit/s
 Montant : de 50 Mbit/s à 300 Mbit/s
Les réseaux mobiles en Afrique
et dans le monde
Les réseaux mobiles en Afrique et
dans le monde
Les réseaux mobiles en Afrique
et dans le monde
Les réseaux mobiles en Afrique et
dans le monde
Les réseaux mobiles en Afrique
et dans le monde
Les réseaux mobiles en Afrique
et dans le monde
Les réseaux mobiles en Afrique
et dans le monde
Les réseaux mobiles en Afrique
Les réseaux mobiles en Afrique
Les réseaux mobiles en Afrique
Les réseaux mobiles en Afrique
Les réseaux mobiles en Afrique
Les réseaux mobiles en Afrique
 HISTORIQUE DE LA NORME GSM
• 1979: Attribution de la bande 900 MHz aux services mobiles terrestres par la CAMR
• 1982-1985: La CEPT crée le Groupe Spécial Mobile (GSM) chargé de définir un système
numérique de communication avec les mobiles pour l’horizon 1990. La préconise d’utiliser la
bande attribuée sous la forme:
890- 915 MHz sens montant
935 - 960 MHz sens descendant
• 1987 : Signatures d ’un protocole d ’accord MoU ( Memorandum of Understanding) par des
opérateurs de 12 pays européens et choix de la combinaison des technologies de
transmission TDMA et FDMA
• 1988-1990: Production des spécifications du GSM et développement des équipements
• 1991: Premières communications GSM sur l ’interface radio au salon Mondial des télécoms
de Genéve
• 1992: Premiers réseaux en Europe et premier ROAMING entre Telecom Finland et Vodafone
UK
• 1994: Plus de 100 signataires des Accord MoU et plus de 3 Million d ’abonnés. La norme
s ’étend à 1800 MHz (DCS 1800 en EUROPE)
• 1995: Spécifications du PCS 1900 MHz aux USA/Canada. 188 Membres du MoU de 69 pays
• 1997: GSM dans 110 pays, 240 opérateurs, plus de 70 millions d ’abonnés et 31% du marché
• 2002: Plus de 700 Millions d’abonnés à travers le monde
• Aujourd’hui : Plus de 6 milliard d’utilisateurs à travers le monde
 La Mobilophonie avant le GSM
 Chaque pays a sa propre norme
 Les réseaux sont incompatibles
 De petits réseaux avec des frais d’entretien élevés.

 Les réseaux existants sont analogiques

 Sensibles aux interférences
 Peu de protection contre l’écoute.
 Appels souvent coupés
 Difficulté à faire des appels

 Beaucoup de réseaux sont saturés

 Avant le GSM
C-Netz 450
NMT450
NMT900
NMT450/NMT900
TACS/ETACS
Radiocom 2000
 OBJECTIFS
 Pan-European Roaming (déplacement)
 Compatibilité avec la technologie moderne
tel que : ( RNIS / PSDN ): Accès à une gamme
cohérente de services mobiles dans toute
l’Europe
Standardisation des terminaux et infrastructures
 Haute qualité dans la transmission
 Haute capacité de traitement du trafic
 Haute sécurité et fiabilité
 Grande rentabilité financière
Système cellulaire ?
 Les principaux acteurs de la téléphonie mobile

• Constructeurs (Nokia, Siemens, Alcatel…)

.Infrastructure réseau/radio
.Terminaux

• Opérateurs
.Offre de services mobiles

• Sociétés d’ingénierie
.Assistance à la planification et à l’optimisation
.Recherche de sites

• Installateurs
.Déploiement d’équipements et maintenance
 Les principaux acteurs de la téléphonie mobile

• Régulation et Administrateurs
.Attribution des licences
.Définitions des services de télécommunications
.Attributions des fréquences

• Organismes de normalisation UIT

.Définition des fonctions des systèmes
.Définition d’interfaces normalisées
La station Mobile
LA MS ET LE RESEAU
 La station mobile

• Ensemble { équipement mobile, carte SIM } qui permet d ’accéder à un

service GSM

+ = MS

• Dissociation mobiles / abonnements

 La station mobile

• Mobile Station (MS)

Les terminaux GSM sont divisés en cinq classes en fonction de leur
puissance maximale de transmission sur le canal radio, qui varie
entre un maximum de 20 Watt et un minimum de 0.8 Watt. Le
tableau suivant résume les caractéristiques de ces cinq classes.
- Embarqué : Classe 1 (20 W)
- Portable : Classe 2 (8 W)
- Portatif : Classe 3 (5 W), Classe 4 (2 W) et Classe
5 (0.8 W).
 . Mobile Station

MS = ME + SIM
La Mobile Station (MS) est composée du Mobile
Equipment (le terminal GSM ME) et du Subscriber
Identity Module (SIM), une petite carte douée de
mémoire et de microprocesseur, qui sert à identifier
l'abonné indépendamment du terminal employé; il est
donc possible de continuer à recevoir et à émettre des
appels et d'utiliser tous ces services simplement grâce
à l'insertion de la carte SIM dans un terminal
quelconque.
 Mobile Equipment
• Le Mobile Equipment est identifié (exclusivement)
à l'intérieur de n'importe quel réseau GSM par
l'International Mobile Equipment Identity (IMEI).
• C’est un numéro propre à chaque MS. Il sert à
l’identification d’un Mobile. Il peut aussi servir à
retrouver un mobile volé. Il est enregistré au
niveau de l’EIR.
• L'IMEI est un numéro à 15 chiffres qui présente la
structure suivante:
• IMEI = TAC / FAC / SNR / sp
 Mobile Equipment
• Composition de l’ IMEI

TAC FAC SNR

15 digits

TAC:(Type Approval Code) numéro d ’agrément ou de certification

FAC:(Final Assembly Code) identifie l’usine fabrication et le constructeur

SNR:(Serial NumbeR) numéro de série

IMEI identité du terminal qui permet au réseau de détecter les terminaux non agrées,
volés ou qui perturbent le réseau
06 #*#
 La carte SIM

• Carte à microprocesseur.
• Deux formats :
- SIM Plug-In (Format carte de crédit), pour les
terminaux portables, embarqués et certains
portatifs.
- Micro-SIM (obtenues en découpant le
microprocesseur d'une carte SIM plug-in), pour les
terminaux portatifs.
 La carte SIM

• Informations : identité de l'abonné, mot de

passe personnel (PIN), informations
d'abonnement (réseaux autorisés, restrictions
d’appels, ...), algorithmes de sécurité, numéros
abrégés, derniers numéros appelés/reçus,
dernière zone de localisation visitée, ...
 La carte SIM
• La carte SIM n’est pas liée à un terminal . Elle peut être
utilisée sur n’importe quel terminal répondant aux
normes du GSM.
• La carte SIM contient l'International Mobile Subscriber
Identity (IMSI):
– qui sert à identifier l'abonné dans n'importe lequel des systèmes
GSM,
– mais aussi pour les procédures de cryptographie qui
sauvegardent le secret de l'information de l'utilisateur
– La carte contient d'autres données telles que, la mémoire
alphanumérique (agenda) du téléphone et la mémoire relative
aux messages de texte (SMS)
– elle contient les mots de passe qui empêchent l'utilisation
interdite de la carte et l'accès à d'autres fonctions
supplémentaires.
 La carte SIM
• L’IMSI est un numéro de 15 chiffres . Il est associé à un
numéro d’appel du MS qui est son numéro téléphonique.
• Ce numéro IMSI comporte une partie dédicacée au pays et
une partie dédicacée au réseau.
• L'IMSI présente la structure suivante:
MCC / MNC / MSIN
• Où:
MCC = Mobile Country Code (608 Sénégal)
MNC = Mobile Network Code (01 ALizé)
MSIN = Mobile Station Identification Number (maximum 10 chiffres)

• RQ: L ’usage de la carte SIM est protégé par un code personnel d ’identité (PIN). En
cas de perte du MS équipé de la carte SIM, on utilise l’IMSI pour bloquer
l’abonnement du client.
PLAN DE NUMEROTATION
MSISDN
 MSISDN

• Composition du MSISDN (Mobile Subscriber ISDN Number)

CC NMN

.CC (Country Code): indicatif du pays domicile

.NMN (National Mobile Number):numéro d’appel du mobile

• Le MSISDN identité de l ’abonné GSM pour le «monde extérieur»

 TECHNIQUES DE
MULTIPLEXAGE ET BANDE
DE FREQUENCE
DU GSM
 METHODES D’ACCES AUX RESEAUX
• Dans les réseaux mobiles la transmission radio passe par l’interface
radio, que se partagent les utilisateurs d’une même cellule
• Plusieurs méthodes d’accès permettent aux mobiles d’accéder à la
ressource radio
• Ces méthodes ont la particularité de diviser la bande de fréquence,
généralement très limitée, en plusieurs canaux physiques assurant la
communication tout en respectant les contraintes permettant
d’éviter les interférences
• Les trois principaux méthodes d’accès utilisées par les réseaux
mobiles sont:
– FDMA (Frequency Division Multiple Access)
– TDMA (Time Division Multiple Access)
– CDMA (Code Division Multiple Access
 Méthodes d’accès multiples

Allocation d’une bande pour l’appel (Ex: AMPS,TACS)

Tous les utilisateurs transmettent

simultanément à la même fréquence mais avec
des codes uniques différents (Ex: WCDMA,
CDMA2000)

Allocation en intervalles de temps (Ex: GSM,DAMPS)

22 au 26 Octobre 2007 43
 CAS DU GSM
• Le GSM utilise un multiplexage fréquentiel appelé FDD
(Frequency Division Duplex), qui permet de diviser la
bande de fréquences en deux parties:

– Une voie montante, du mobile vers la station de base

– Une voie descendante, de la station de base vers le mobile

• La technique TDMA partage ensuite les voies montantes

et descendantes en 8 slots par porteuses
CAS DU GSM
BANDE DE FREQUENCES GSM, DCS
 BANDES DE FREQUENCES
SYSTEM GSM 900 E-GSM 900 GSM 1800 GSM 1900

Fréquences
Uplink 890-915 MHz 880-915 MHZ 1710-1785MHz 1850-1910 MHZ

Dowlink 935-960 MHz 925-960 MHz 1805-1880 MHz 1930- 1990 MHz

Bande Spectrale
(Bandwidth) 25 MHz 35 MHz 75 MHz 60 MHz

Espace Duplex 45 MHz 45 MHz 95 MHz 80 MHz

Espace entre porteuses 200 KHz 200 KHz 200 KHz 200 KHz
(Carrier separation)

Canal Radio
(Radio Channel) 124 174 374 300
 Transmission sur l’interface radio
Duplexage
• GSM 900: 2 sous-bandes de fréquences 25MHZ & écart duplexe 45MHZ
890MHZ-915MHZ pour le sens montant (uplink)
935MHZ-960MHZ pour le sens descendant (downlink)
• DCS 1800: 2 sous-bandes de fréquences 75MHZ & écart duplexe 95MHZ
1710MHZ-1785MHZ pour le lien montant
1805MHZ-1880MHZ pour le lien descendant
• Chaque sous-bande est divisée en canaux fréquentiels de largeur 200KHZ
• Le nombre Nc de paires de porteuses est donc:
Nc = 124 pour le GSM
Nc =374 pour le DCS 1800
TDMA du GSM
 Transmission sur l’interface radio
TDMA (Time Division Multiple Access)
• TDMA ou AMRT (Accès Multiple à Répartition dans le Temps)
• Technique de multiplexage numérique à répartition dans le temps et en
fréquence
• Chaque porteuse est divisée en 8 intervalles de temps appelés slots
• Durée Tslot= 0.5769 ms
• Chaque slot est numéroté par un indice TN {0,..,7}
• Chaque slot accueil un signal radioélectrique appelé burst
• Chaque utilisateur utilise un slot pour transmettre un burst en direction du
réseau
• Sur chaque porteuse les slots sont regroupées par paquets de 8 que l’on
appel trame TDMA
• Durée TTDMA= 8* Tslot=4.6152 ms
TDMA
Transmission sur l’interface radio
Combinaison duplexage-TDMA

f2
f1

• Canal physique pour une transmission duplex

CONCEPT CELLULAIRE
ET
INTERFERENCES
 Mode de propagation

• Propagation en visibilité directe (ex FH)

• Propagation par trajets multiples
Paramètres influençant la propagation des
ondes radio

– Densité des bâtiments,

 Effets des trajets multiples et effet de masque
– Densité de végétation,
Absorption de l’onde électromagnétique
– Morphologie du terrain,
Présence des collines et des vallées
– Conditions météo,
Variation d’indice de réfraction de l’air
– Bruits,...
 Cellular technologies

(offices, business centers)

pico cells

micro cells international

macro cells
urban satellite
districts
Cells : frequency re-use

Suburbs

Rural

City centre
COUVERTURE CELLULAIRE
LIMITES DU GSM
TRI Omni BI
Base Transceiver Station(BTS)
ANTENNES
BAIE DE LA BTS ALCATEL
 Saut de fréquences

• Principe du saut de fréquences

ARCHITECTURE DES RESEAUX
GSM
• ARCHITECTURE D ’UN RÉSEAU GSM
• LE RESEAU GSM EST COMPOSE D ’ENTITES FONCTIONNELLLES
REGROUPEES EN SOUS SYSTEMES

• LE SOUS-SYSTEME RADIO BSS (Base Station Sub-system)

– Assure les transmissions radioélectriques et gère les ressources radio
• LE SOUS-SYSTEME RESEAU NSS (Network Sub-System)
– comprend l ’ensembles des fonctions nécessaires à l’établissement des appels et à la
mobilité
• LE SOUS-SYSTEME EXPLOITATION ET MAINTENANCE OSS (Operation
and Support Sub-System)
– Permet à l ’exploitant d ’administrer le réseau
– OMC-S (Operation and Maintenance Center- Switching)
– OMC-R (Operation and Maintenance Center- Radio)
ARCHITECTURE RESEAU GSM
Architecture du système GSM
