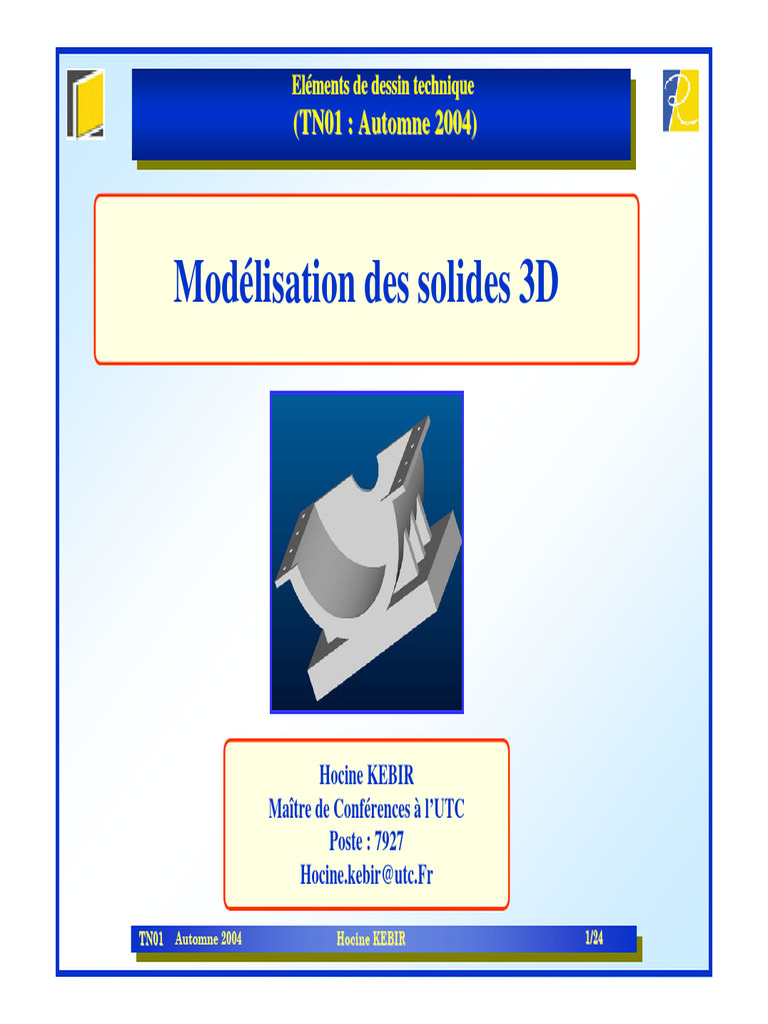

Eléments de dessin technique

(TN01 : Automne 2004)

Modélisation des solides 3D

Hocine KEBIR
Maître de Conférences à l’UTC
Poste : 7927
Hocine.kebir@utc.Fr

TN01 Automne 2004 Hocine KEBIR 1/24

 Obtention des formes de bases

Formes extrudées Formes tournées

Formes
de base

Formes Profilées

TN01 Automne 2004 Hocine KEBIR 2/24

 Formes Extrudées

Outil d’extrusion sur ProE

TN01 Automne 2004 Hocine KEBIR 3/24

 Formes Tournées

Outil de révolution sur ProE

TN01 Automne 2004 Hocine KEBIR 4/24

 Formes Profilées

Outil de balayage sur ProE

TN01 Automne 2004 Hocine KEBIR 5/24

 Formes Profilées

TN01 Automne 2004 Hocine KEBIR 6/24

 Esquisses (Sketch)

C’est un profil ou un contour

dessiné en deux dimensions
Esquisses correctes
La géométrie est uniquement composée
de lignes (droites, cercles, arcs, ellipses
Splines, …)

Une esquisse est construite dans un plan

que l’on a préalablement choisi et sélectionné
Esquisses incorrectes

Une esquisse ne doit pas

contenir de lignes qui se croisent

TN01 Automne 2004 Hocine KEBIR 7/24

 Esquisses (Sketch)

Outils d’esquisses

Créer des cotes

Modifier les cotes

Imposer des contraintes

Effacer, Ajuster

Valider l’esquisses

TN01 Automne 2004 Hocine KEBIR 8/24

 Esquisses : Les références

Les références par défauts Ajouter/supprimer des références

TN01 Automne 2004 Hocine KEBIR 9/24

 Modélisation des formes complexes

Un solide 3D est modélisé par

un ensemble de fonctions ordonnées.

Chaque fonction dépend

d’un certain nombre de paramètres

Un Solide 3D {1 1 1
f ( P1
, P 2
,...), f 2 ( P2
1
, P2 ,...),...}
2

fi Une fonction : extrusion, révolution, congé, trou, …

Pi j Paramètre de la fonction fi (Esquisse, profondeur, angle, diamètre, …)

TN01 Automne 2004 Hocine KEBIR 10/24

10/24
 Exemple de modélisation de solide 3D

1- Extrusion

2- Extrusion

3- Trou
(droit, coaxial)

4- trou
(droit, radial)

5- trou
(droit, radial)

TN01 Automne 2004 Hocine KEBIR 11/24

11/24
 CARTER SUPERIEUR

1- Extrusion

2- Balayage

3- balayage variable

4- Arrondi (101.6)

5- Arrondi (38)

6- Arrondi (12.7)

7- Coque

8- Extrusion

9- Trou

10- Repeter

11- Extrusion (cut)

12- Extrusion (cut)

13- Copie,Miroir

TN01 Automne 2004 Hocine KEBIR 12/24

12/24
 Choix des fonctions de modélisation

Unicité de l’objet Mais

plusieurs façons de
modéliser

TN01 Automne 2004 Hocine KEBIR 13/24

13/24
 Choix des fonctions de modélisation

Respecter la cotation

Se rapprocher au maximum
du procédé de fabrication

Utiliser le maximum de fonction

De base

TN01 Automne 2004 Hocine KEBIR 14/24

14/24
 Choix des fonctions de modélisation

TN01 Automne 2004 Hocine KEBIR 15/24

15/24
 Choix des fonctions de modélisation

TN01 Automne 2004 Hocine KEBIR 16/24

16/24
 Conseils pour la modélisation des solides 3D

1- Choix des fonctions

(Utiliser les fonctions les plus simples)

2- Choix des options

(ne pas accepter toujours celles proposés par défauts)

3- Choix des références

(respecter la cotation sur le dessin de définition)

4- Choix de l’ordre de création des fonctions

(Arrondis, chanfreins le plus tard possible)

TN01 Automne 2004 Hocine KEBIR 17/24

17/24
 Représentation orthographique

Une représentation orthographique d’un objet

est la vue obtenue par la projection orthogonale
de chacune de ses faces sur un plan de projection

TN01 Automne 2004 Hocine KEBIR 18/24

18/24
 Mise en plan

Le dessinateur se place en face Le dessinateur se place à gauche

de la pièce et dessine (projette) de la pièce et dessine ce qu’il voit
ce qu’il voit sur la face du cube sur la face du cube située derrière
1 2
située derrière la pièce par
rapport au dessinateur
3 la pièce par rapport au dessinateur

Placer la pièce à dessiner

au milieu des 6 faces
d’un cube de projection

Le dessinateur exécute un dessin sur un

4 seul plan(la feuille de dessin) : il faut 5
donc rabattre les faces de ce cube

TN01 Automne 2004 Hocine KEBIR 19/24

19/24
 Présentation des dessins

Format A3

Nomenclature

Cartouche

Un objet doit être défini complètement et

sans ambiguïté par un nombre minimal de vues
TN01 Automne 2004 Hocine KEBIR 20/24
20/24
 Présentation des dessins : Formats

Les formats se déduisent les uns des

autres à partir du formats A0 de
surface 1m2 en subdivisant chaque fois
par moitié le côté le plus grand

A0 : 1189 x 841
A4 : 297 x 210

Il faut choisir le format le plus petit

compatible avec la lisibilité optimale du dessin

TN01 Automne 2004 Hocine KEBIR 21/24

21/24
 Présentation des dessins : Le cartouche

Le cartouche reçoit les indications

nécessaires et suffisantes pour
Format A4V
l’identification et l’exploitation du document

Échelle

Méthode européenne de disposition des vues

Date

Nom du dessinateur

Établissement

Titre

TN01 Automne 2004 Hocine KEBIR 22/24

22/24
 Présentation des dessins : Traits

Trait continu fort

Trait interrompu fin

Trait mixte fin

TN01 Automne 2004 Hocine KEBIR 23/24

23/24
 Présentation des dessins : Echelles

L’échelle d’un dessin est le rapport entre

les dimensions dessinées et les dimensions réelles d’un objet

Echelle 1 : 1 Pour la vrai grandeur

Echelle 1 : X Pour la réduction

Echelle X : 1 Pour l’agrandissement

TN01 Automne 2004 Hocine KEBIR 24/24

24/24
