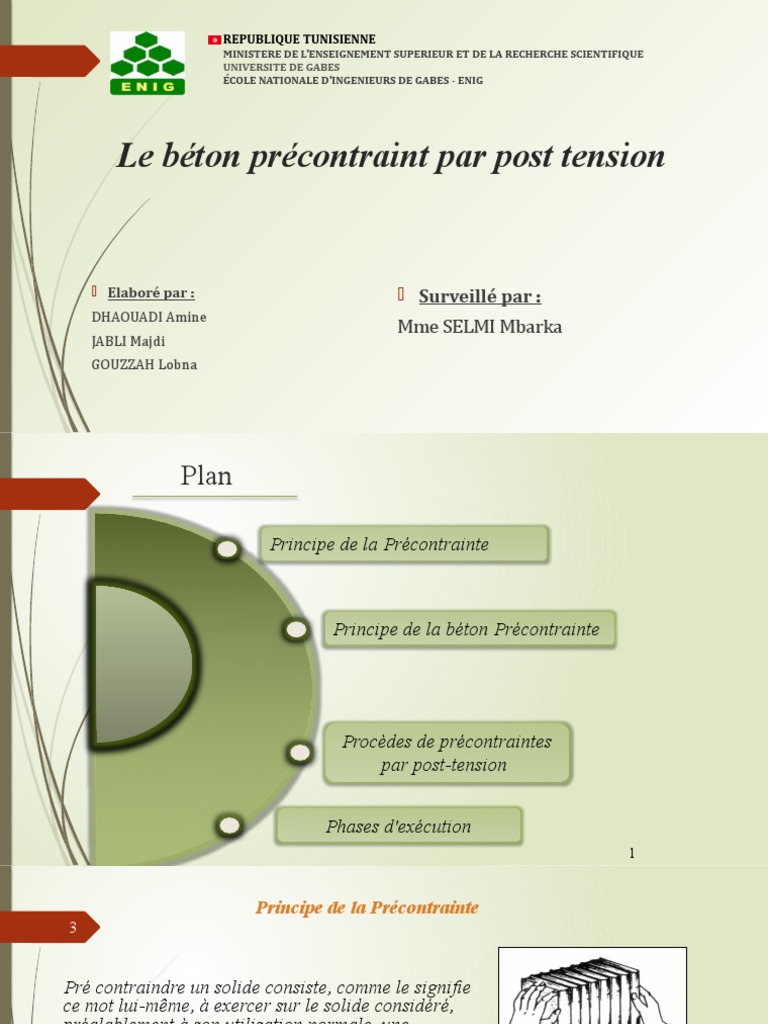

REPUBLIQUE TUNISIENNE

MINISTERE DE L'ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE

UNIVERSITE DE GABES
ÉCOLE NATIONALE D'INGENIEURS DE GABES - ENIG

Le béton précontraint par post tension

 Elaboré par :  Surveillé par :

DHAOUADI Amine
Mme SELMI Mbarka
JABLI Majdi
GOUZZAH Lobna
Plan

Principe de la Précontrainte

Principe de la béton Précontrainte

Procèdes de précontraintes
par post-tension

Phases d'exécution
1
 Principe de la Précontrainte
3

Pré contraindre un solide consiste, comme le signifie

ce mot lui-même, à exercer sur le solide considéré,
préalablement à son utilisation normale, une
contrainte
Ainsi, par exemple, lorsqu’on désire soulever une pile
de livres, il est nécessaire avant d’exercer l’effort
vertical de les serrer transversalement afin de les
solidariser cette action transversale préalable est une
forme de précontrainte que nous mettons en pratique
naturellement.
4 Principe de la béton Précontrainte

Le béton précontraint est un matériau auquel on a

fait subir un traitement mécanique préalable
pour le rendre apte à résister aux deux sens de
sollicitations compression et traction.
Ce traitement consiste à appliquer, avant les
charges, des contraintes de compression agissant
particulièrement dans les zones où les charges
devraient faire naître des tensions ; en d’autres
termes, le béton sera pré comprimé ou
précontraint avant action des charges
extérieures, de telle façon que l’effet différentiel
de la précontrainte et des charges ne laissera
plus subsister que des zones comprimées.
 La technique de post-tension consiste à
prendre appui sur le béton déjà durci pour
tendre le câble de précontrainte.
L'élément en béton est donc coulé au
préalable, avec des réservations pour le
passage ultérieur de la précontrainte.
Lorsque le béton atteint une résistance
suffisante, la précontrainte est enfilée et
tendue à l'aide de vérins.

5
6

La post-tension permet de mettre en œuvre des forces de

précontrainte beaucoup plus importantes que la pré-tension,
puisque la résistance du banc de préfabrication n'est plus un
facteur limitant. La post-tension est très utilisée en ouvrages
d'art pour les grandes portées.

Les matériaux utilisés pour la précontrainte par post-tension

peuvent être :
- des câbles constitués de torons
- des câbles préfabriqués constitués de fils
- des barres de précontrainte
 procèdes de précontraintes par post-tension

Des nombreux procèdes sont disponibles dont :

1. PROCEDES DE PRECONTRAINTE FREYSSINET

Ces procédés sont commercialisés par la Société FREYSSINET INTERNATIONAL (STUP

pour la France). On peut classer ces procédés en deux familles
- le procédé “classique” dans lequel l’ancrage des câbles est réalisé par blocage entre
un cône mâle et un cône femelle
- les procédés mono-couronne et mono-groupe dont l’ancrage est réalisé par clavetage.

Dispositif d’ancrage d’un cable

De précontrainte par post - tension

7
2. PROCEDES DE PRECONTRAINTE BBR-B

Le procédé BBR-B est d’origine Suisse ;Ce système, comme celui que nous décrirons
ensuite, est distribué en France par la CIPEC, division de l’IB Morin. Son principe
repose sur l’utilisation de fils parallèles dont les extrémités sont “boutonnées” sur
des ancrages métalliques
Le bouton est obtenu par refoulement à froid du fil. Chaque ancrage métallique est fileté
afin de pouvoir être saisi par le vérin

Principe du vérin de mise en tension Détail d’ancrage

Du système B.B.R du système B.B.R
8
3. PROCEDE CCL MULTIFORCE

Ce procédé, distribué par la CIPEC, met en

œuvre des câbles formés de torons de
diamètres 12,4 mm et 15,2 mm, parallèles,
ancrés individuellement sur des plaques par
l’intermédiaire de clavettes.
4. PROCEDE DYWIDAG Coupe d’un ancrage actif a clavettes
du système CCL
Ce procédé, d’origine Allemande, met en
œuvre, comme les procédés FREYSSINET multi
force et CCL, des câbles formés de torons
parallèles ancrés à l’aide de clavettes en trois
parties

Ancrage fixe du système

DYWIDAG a torons

9
5. PROCEDE VSL

Il s’agit également d’un procédé utilisant des

torons parallèles dont les ancrages sont
réalisés à l’aide de systèmes de clavettes. Les
unités classiques vont de 1 T 13 à 37 T 15.

Ancrage fixe a épanouissement

Du système V.S.L
6. PROCEDES PCB

Le procédé PCB met en œuvre un câble

monotoron constitué de fils de diamètre
égal ou inférieur à 5 mm. Le nombre de
fils est fonction de la puissance de l’unité
désirée.. Ce type de câble permet de
disposer d’une grande puissance de
précontrainte ; il permet également une
grande souplesse d’utilisation
Ancrage a bosses du système P.C.B
10
11 Phases d'exécution

 Mise en place du coffrage.

 Mise en place des armatures passives :

 Mise en place des gaines et fixation solide sur la cage d'armature

 Mise en place de l'étanchéité des gaines.

 Mise en place des plaques d'appui et des frettages.

 Coulage du béton
12

 Durcissement du béton pour atteindre la résistance pour autoriser la mise en tension.

 Pendant le durcissement du béton, enfilage des câbles:

- fil par fil ou toron par toron.
- le câble en entier.
 Mise en place des plaques d'ancrage et des clavettes de blocage des torons (ou fils)
dans le vérin d'ancrage et dans la plaque d'ancrage.

 Mise en tension
- d'un seul côté pour les câbles courts (un ancrage actif – passif)
- ou des deux côtés pour les câbles longs (un ancrage actif-actif).
 13

On mesure la longueur de câble sortant derrière

le vérin à chaque étape de mise en tension pour
les comparer aux valeurs calculées et s'assurer
que la mise en tension du câble tout au long de
son tracé est correcte.
