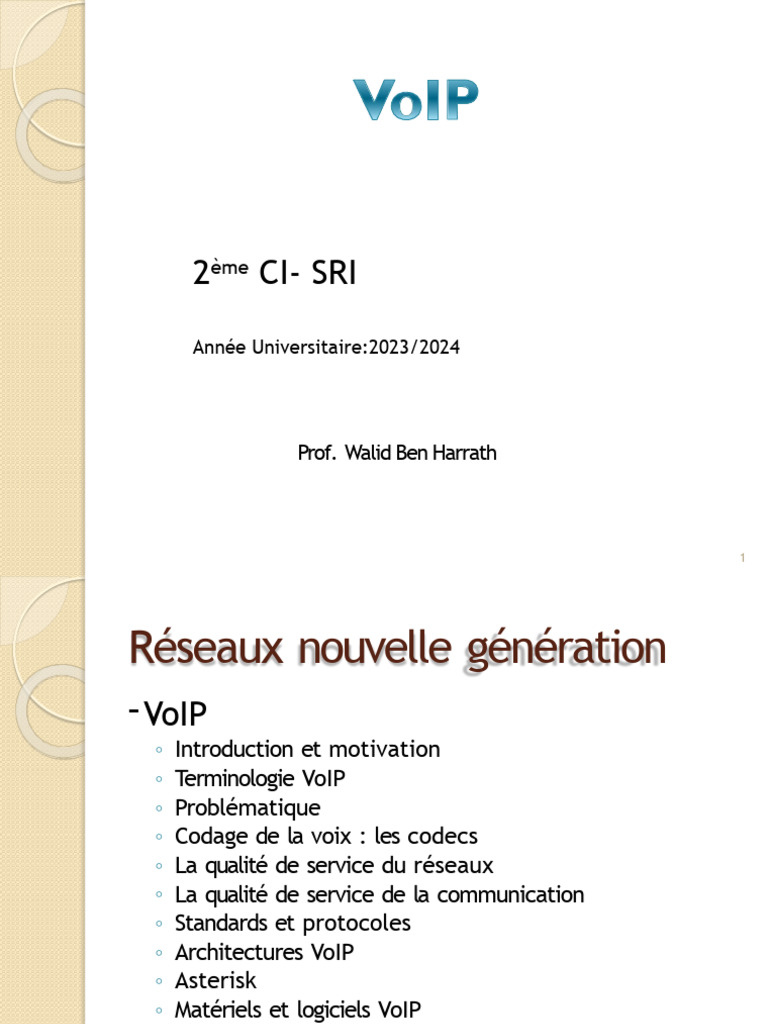

2ème CI- SRI

Année Universitaire:2023/2024

Prof. Walid Ben Harrath

1
Réseaux nouvelle génération
- VoIP
◦ Introduction et motivation
◦ Terminologie VoIP
◦ Problématique
◦ Codage de la voix : les codecs
◦ La qualité de service du réseaux
◦ La qualité de service de la communication
◦ Standards et protocoles
◦ Architectures VoIP
◦ Asterisk
◦ Matériels et logiciels VoIP
◦ Sécurité VoIP
◦ Migration vers le monde IP
◦ Application (projet VoIP)
2
Introduction et motivation
• L'objectif de ce cours est de vous
présenter le fonctionnement de la
téléphonie sur IP.
• Faire le tour de notions de base afin
de mieux comprendre le fonctionnement
et les contraintes propre de la VoIP.
• Présenter différentes architectures VoIP
• Notion de QoS
• Quelque aspects de sécurité VoIP
• Réalisation de quelque applications
pratique de la VoIP
Introduction et
motivation
⚫ Pourquoi migrer vers de la voix sur IP ?
⚫ L’ensemble des technologies des
systèmes d’information repose sur IP
⚫ Dans un monde technologique ou tout
est inter-communicant, quel serait la place
d’un système qui ne pourrait pas
entrer en communication avec un
serveur,…

4
Introduction et motivation
Principe :
• La Voix sur IP consiste à :
 Utiliser les réseaux IP pour faire passer des
communications téléphonique (de la voix ou de
la vidéo) en plus des données.
 Pouvoir connecter un central
téléphonique d'entreprise (PABX) à un
réseau informatique.
 Disposer d'un téléphone "classique", mais au
lieu d'être relié au PABX, être reliée à un réseau
IP (un switch).
 Disposer de passerelle entre le réseau VOIP
Introduction et motivation
Aujourd’hui, des standards existent et des
entreprises fournissent le marché de matériels
et des passerelles faisant le lien entre le monde
IP et le monde RTC.
Problème :
• Interconnecter ces deux mondes n’est pas
une chose facile.
 Les gens des télécommunications et ceux de
l’informatique ne s’étaient jamais mis d’accord
en matière de protocoles dans le passé.
 Les téléphonistes recherchaient de la qualité de
service alors que les informaticiens cherchaient
un débit maximal.
Introduction et motivation
Historique :
• 1995 : Apparition des premiers logiciels sur PC.
• 1996 : Premiers standards VOIP.
• Aujourd'hui : Explosion des standards (propriétaires
ou ouverts).
• Boom de l'Internet.
• Des offres de services.
• Pas forcement de qualité de service mise en œuvre.
• Sujet en évolution.
Avantages :
• Coût.
• Equipements.
• Maintenance.
Introduction et motivation
Avantages du point de vue du coût :
• Se base sur la même architecture
que l’Internet.
• Utilise les mêmes infrastructures que
les réseaux informatique.
• Elles peuvent donc tirer profit de la voix
sur IP à "moindre coût".
• Utilisation d'un seul câblage.
• Utilisation du même matériel
informatique.
• Ne nécessite pas de doubler les
liaisons spécialisées entre différents
sites.
Introduction et motivation
Avantages du point de
vue "équipements" :
• Utilise les mêmes infrastructures, donc
pas de duplication de matériel.
• En intégrant voix et données, la
téléphonie IP simplifie l’administration du
réseau car tout est centralisé dans un
unique réseau.
Avantages du point de
vue "maintenance" :
Le fait de regrouper deux fonctions au
sein d'une même architecture permet
de diminuer les coûts de maintenance.
 Introduction et motivation
Différences entre la téléphonie RTC
et IP :
En téléphonie "classique" :
• Tout est basé sur le matériel.
• Etablir une communication revient à
établir un circuit virtuel entre deux
abonnées. C'est de la commutation de
circuit.
• L'intégration de nouveaux services se
fait souvent par le rajout d'une carte
dans les PABX
 Introduction et motivation
Différences entre la téléphonie RTC et
IP : En téléphonie IP :
• Tout est basé sur du logiciel.
• Transmettre la voix entre deux abonnées revient
à échanger des paquets entre eux.
• La téléphonie IP tire avantage d’une architecture
basée sur du logiciel.
• Simplification pour les mises à jour ou pour l'ajout
de service.
• Elle englobe tous les services qui sont
habituellement fournis par le téléphone classique
auxquels s’en ajoutent d’autres propres à la
téléphonie IP :
 Liaison entre téléphonie et mail par exemple.
 Capacité à utiliser son PC comme téléphone.
Terminologie
VoIP
Définitions
⚫ VoIP (Voice over IP) : concerne le cœur du
système de téléphonie, qui comprend tout
les éléments assurant le transport de la
voix (autocoms IP, passerelle de
communication, réseaux opérateurs,
communication inter- sites, protocole de
communication
⚫ La VoIP répond à la question de « que se
passe-t’il après avoir composé un numéro
de téléphone? »
12
 Terminologie
VoIP
Définitions suite
⚫ ToIP (Telephony over IP) : concerne
uniquement la partie correspondante
aux téléphones IP (téléphones IP et les
softphones)
⚫ Ces deux concepts sont indissociables
(un téléphone IP va toujours s’authentifier
sur un autocom). Un cœur de réseau
VoIP est inutilisable sans combinés
téléphonique
13
 Terminologie
VoIP
Autocom
⚫ C’est un serveur (Dell, HP, IBM,…) qui
va héberger des logiciels (OS, Asterisk, ou
autre) et des materiels (mémoires, carte
de communication VoIP, carte réseau,
DD, processeur,…)

14
Terminologie
VoIP
⚫ PABX
C’est l’acronyme de Private Automatic
Branch eXchange, qui correspond
à un commutateur téléphonique privé
utilisé dans les entreprises.

Un PABX connecte les postes

internes d’une entreprise au réseau
public téléphonique commuté
(RTC/RNIS) 15
 Terminologie
VoIP
⚫ Terminaux IP
◦ Téléphones IP (Thomson, Cisco,
Snom, SwissVoice, Gandstream,…)
◦ Softhones (Zoiper-Idefisk, X-Lite,
Skype, Ekiga,…)
⚫ Routeurs et Switchs
◦ Les routeurs et les switchs sont
indisponsable pour acheminer la voix
sur les réseaux

16
 Terminologie
VoIP
⚫ Cartes de communication
◦ Les cartes de communication permettent
de passer du monde IP au monde RTC.
◦ Certains sociétés spécialisées (Digium,
Junghams, Sangoma,…) fabriquent ce type
de cartes qui sont directement intégrées
dans le serveur autocom. Comme
(TDM400P carte analogique,TE120P et
TE207P cartes numérique)

17
 Terminologie
VoIP
⚫ Logiciels
◦ Ce sont les produits qui stockent la
configuration des utilisateurs, le plan de
numérotation, les messageries vocales,…
⚫ Autocoms propriétaires
◦ OmniPCX (Alcatel-Lucent)
◦ NexSpan (Astra Matra)
◦ Call Manager (Cisco)
◦ Media Gateway (Avaya)
⚫ Autocoms Open source
◦ Asterisk
◦ SipX

18
Problématique

• Qos : Qualité de service (Quality

Of Service)
• Téléphonie classique : commutation de
circuits. Lors de l'établissement d'une
communication, il est réservé un circuit
(donc une bande passante garantie de
bout en bout) pour la voix.
• Téléphonie IP : communication en
mode paquet sur un réseau qui peut
être congestionné.
Problématique
:
Cas d'un Pabx :
• Commutation de circuit :
• Une fois la connexion établie de bout
en bout, il y a garantie de délivrance
des informations voix.
Avantages : Les circuits sont dédiés, le délai
de transit est maîtrisé.
Inconvénients : La bande passante est
constante donc les canaux de
transmission ne sont pas optimisés.
Problématique
:
• Cas de la voix sur IP: Commutation
de paquets
• Il n'y a pas de garantie de service de
bout en bout. Il peut y avoir un retard
de certains paquets, congestion de
réseau (d'où perte), inversion de
paquets, etc…
• Avantages : Le canal est partagé. Il
y a optimisation de la bande
passante.
 Problématique
:
⚫ Circulation des paquets dans un
réseau
:
 Problématique
• :
Les paquets qui circulent sur le
réseau peuvent ne pas emprunter tout
le temps le même chemin. Il peut donc
y avoir une remise en ordre à faire à
l'arrivé. Il peut y avoir des pertes de
paquets , etc.
• De plus, à cause de l'aspect "temps réel" à
respecter, les paquets doivent
arriver suffisamment rapidement à
destination. En cas de retard trop
important, le paquet est considéré
comme perdu.
• Aspects importants :
• Qualité de service des réseaux.
• Normalisation.
 Les
Codecs
C O D E C : COdeur DECodeur.
• Le codec permet de COmpresser et
de DECompresser les flux numériques en
flux analogiques et inversement. Il est
souvent associé à une notion de temps
réel. La compression /décompression
peut se faire de façon logiciel ou
matériel. Leurs utilisations permet de
réduire la taille de l'information initiale.
• Il peut se présenter sous la forme
logicielle (programme à installer sur
Asterisk ou déjà présent) ou materielle
(carte spécifique à installer dans le
serveur)
 Les
Codecs
C O D E C : COdeur DECodeur.

• Il existe deux grandes catégories de Codecs :

• La compression non destructive
(ou réversible) qui permet de ne pas
perdre la qualité de l'information.
• La compression destructive (ou
réversible) dont l'utilisation aboutit non
à
perte de qualité de une
l'information.
Les Codecs
Les Codecs
Les codecs - Quantification :
La quantification consiste à passer un mot
de 13 bits chaque échantillon en un mot
plus court afin de diminuer le débit
nécessaire à véhiculer la voix.
Les Codecs
Les Codecs
Evaluation de la qualité d'un codec :
⚫ La qualité d'un codec se mesure de façon subjective
par un échantillon test de la population en
laboratoire. Ces personnes écoutent différentes
conversations compressées avec différents codecs
et évaluent la qualité de la conversation à l'aide de
l'échelle suivante :
 Les Codecs
⚫ Les résultats de ces tests sont moyennés
pour en déduire une opinion moyenne de
la qualité d'écoute (Mean Opinion Score .
MOS). Cette moyenne servira à classer les
différents codecs selon la qualité de la
voix.
 Les Codecs
• Classement de la qualité des
codecs :

• La qualité de la voix obtenue par les codecs G.729 et G.723.1

(à 6.3Kbps) est très proche de celle du G711 (service
téléphonique actuel), mais pour des débits entre 8 et 10 fois
inférieurs.
• Le cumul, dans une même communication, d'opérations de
compression /décompression conduit à une rapide dégradation de
configurations aboutissant
la qualité. Les solutions à en
mises de oeuvre
multiples compression
doivent donc éviter
décompression
des /
.
Les Codecs
Les codecs - Conclusion :
• Le choix du codec à une certaine importance. En
fonction de ce choix, on peut aboutir à des
débits nécessaires beaucoup plus bas, mais avec un
risque
on siopère opérations de
compression/décompression
différentes entre deux
interlocuteurs.
• Actuellement, des recherches sont toujours
menées afin d'avoir des codeurs bas débit
(inférieurs à 4Kbits/s), mais le gain pour la
Voip est faible à cause du manque de
performance dans la transmission des paquets
(overhead important lors de l'encapsulation des
segments en paquets et des paquets en trames).
 La qualité de service du
réseau
• Le signal de la voix humaine est analogique, pour
qu’il soit transporté de l’émetteur vers le
destinataire sur un réseau IP, il va subir toute
une série de cheminement : passage dans
de nombreux équipements hétérogènes,
numérisation, compression, décompression, utilisation
de lignes ADSL….
• Ce cheminement qui va être à l’origine de
sa dépréciation
• Un ensemble de mécanisme est alors nécessaire
pour éviter au maximum cette dépréciation: c’est la
QoS.
• Sans mécanisme de prioritisation, tous les flux sont
au même niveau sur une bande passante donnée
 La qualité de service du
réseau
• Le service de base : "Best Effort (BE)"
• Actuellement, le service offert par les réseaux IP est le
"Best Effort (BE)". Le réseau fait au mieux, mais pas plus.
En cas de congestion sur une des sorties, les paquets
sont perdus. Il n'y a pas de distinction entre les paquets
voix et les paquets de données.
• Par exemple, si le réseau est congestionné à cause d'un
nombre important de rapatriement de données DATA
(qui ne nécessitent pas un service temps réel), la
qualité de la transmission de la voix sera médiocre,
empêchant l'utilisation des téléphones IP
La qualité de service du
réseau
Objectif de la qualité de service : Introduire
la qualité de service consiste à :
• Donner la priorité à certains paquets
par rapport à d'autres.
• Les paquets les moins prioritaires seront
traités en dernier, et en cas de congestion, ils
seront perdus en premier. Cela permet de
garantir un certain niveau de qualité de
service pour les paquets de type "voix".
Deux méthodes :
• INTSERV.
• DIFFSERV
La qualité de service du
réseau
• INTSERV : Amélioration de la qualité
de service : l'architecture INTSERV
• INTSERV = INTegrated Service, reservation
protocol. C'est la première architecture qui
a été introduite pour améliorer la qualité
de service. En plus de la qualité BE "Best
Effort", il gère deux qualités
supplémentaires :
• BE : Best Effort.
• CL : Contrôle de charge.
• GS : Garantie de service.
La qualité de service du
réseau
INTSERV :
• CL Contrôle de charge : Dans ce cas
de qualité de service, les applications
peuvent s'adapter à des variations de
qualité de service et admettent un
retard faible et des pertes limités.
• GS Garanti de service : Cette qualité
de service est conçue pour les
applications temps réel (comme par
exemple pour la voix sur ip). Cette
qualité de service doit assurer un
délai de bufférisation dans les routeurs
borné (valeur maximale garantie) et
pas de pertes.
 La qualité de service du
réseau
INTSERV :
Pour assurer cette variation de garantie
de service, il doit y avoir une
modification de l'architecture interne des
routeurs.
 La qualité de service du
réseau
• Important : Cette classification est faite
chaque
pour de données
communication
flux (chaque d'un
poste). poste vers un autre
• La partie contrôle de trafic à pour rôle
de contrôler le trafic dans les
différentes files d'attente. Le routeur va
donner priorité aux files demandant une
meilleure qualité de service. En cas de
congestion, elle va traiter d'abord les files
avec la qualité de service GS, puis avec
la qualité CL et enfin avec la qualité BE.
 La qualité de service du
réseau: Le protocole RSVP
INTSERV
• Pour obtenir cette qualité de service, Le
protocole RSVP a été développé (ReSerVation
Protocol).
• Il permet de réserver, pour un flux de
données d'un hôte source vers une hôte
destination, un flux de données avec un
certaine qualité de service.
• C'est un protocole de signalisation. Il
n'influence pas le chemin que va suivre les
paquets. Il permet de signaliser à l'ensemble
des routeurs sur le chemin, de la qualité de
service souhaitée. Le récepteur des données
envoie une demande de réservation en arrière.
Chaque routeur est libre de l'accepter ou de la
refuser.
La qualité de service du
réseau
INTSERV :
• Attention : C'est un protocole de signalisation
et pas de routage. Il permet de signaler à tout
le chemin entre deux points de la réservation
d'une certaine qualité de service pour un
flux de données. Il fonctionne au dessus
d'IP
• Deux messages sont importants : Path et Resv.
• Le message Resv permet de réserver la qualité de
service nécessaire pour un flux de données dans les
routeurs. Il circule du récepteur vers l'émetteur. Ils
doivent être émis régulièrement afin de maintenir l'état
de réservation.
La qualité de service du
réseau
INTSERV : Le protocole RSVP
• Les messages Path emprunte le chemin
de la source vers la destination. Il
peuvent être émis en Broadcast. Ils
permettent de préciser :
• Les caractéristiques du flux venant de la
source et acheminées avec garantie
de service.
• Le délai de transit de bout en
bout demandé.
La qualité de service du
réseau
INTSERV : Gestion du débit moyen :
⚫ Pour gérer le débit moyen, il y a
bufférisation du débit en entrée. Le
trafic non conforme sera traité en
mode BE (Best Effort).
La qualité de service du
réseau
INTSERV : gestion du débit moyen
• Pour garantir le service GS, il est nécessaire
que tous les éléments de bout en bout du
réseau supportent ce protocole.
• Ce protocole a été abandonné au profit
du protocole DIFFSERV. En effet, il pose
des problèmes dans le concept des filles
d'attente, où il faudrait une fille d'attente par
flux, donc par communication entre un
émetteur et un récepteur. Cela pose des
problèmes pour les gros routeurs qui peuvent
supporter des millions de communications.
La qualité de service du
réseau
DIFFSERV : Amélioration de la qualité
de service : l'architecture DIFFSERV
• DIFFSERV = DIFFerentiated Services
• Cette méthode classe les paquets de flux
agrégés (provenant de sources différentes)
dans un nombre limité de files d'attente. Ces
files d'attente ne sont plus gérées pour un flux
de données, mais pour une qualité de service.
La qualité de service du
réseau
DIFFSERV : Avantages :
• Il y a un nombre limité de catégories
de service, donc un nombre limité de
files d'attente.
• Ce protocole ne demande pas de
signalisation de bout en bout.
• Il récupère le champ "type of service"
de l'entête IP.
• Le concept marche à l'échelle de
l'Internet mondial (pour des millions de
réseaux).
La qualité de service du
réseau
DIFFSERV :
• Ancien champ TOS d'un datagramme IP :

• Bien que défini au début de la standardisation d'IP,

ce champ n'était pas utilisé dans les routeurs. Pour
l'architecture DIFFSERV, il a été utilisé et nommé
DS (Differentiated Service byte).
• DSCP : Differentiated Services Code Point : C'est
un index pour identifier et sélectionner le "Per
Hop Behavior (PHB)"
• CU : Currently Unsed : Ces deux bits ne sont
pas utilisés.
La qualité de service du
réseau
DIFFSERV :
• DSCP : Differentiated Services Code Point :
• Les PHB normalisés doivent être :
• Suffisamment différents pour avoir un intérêt.
• Implémentés dans la norme.
• Déployés dans les équipements (supportés par
les routeurs).
• Ils doivent aussi avoir démontré leur utilité. Ils sont
normalisés, mais la façon de les implémenter (et le
mécanisme) dans les routeurs ne l'ai pas.
• Les DSCP non reconnus ne doivent pas être
changés. Ils doivent être routés de manière
transparente et traités comme du trafic BE
(Best Effort).
 La qualité de service du
réseau
DIFFSERV :
• Il existe trois
classes :

• Classe BE ou UBQ
• C'est le mode normal. il correspond au
mode Best Effort. Le routeur fait ce qu'il
peut et supprime les trames en cas de
congestion.
 La qualité de service du
réseau: Classe EF ou CBR
DIFFSERV
• Ce mode est caractérisé par :
• Un faible taux de perte.
• Un faible gigue.
• Une forte qualité de service.
• Mode adapté aux applications temps réel.
• Il faut que le trafic entrant soit inférieur au trafic sortant,
sinon le trafic en excès sera supprimé.
• Classe AF ou UBR
• Il existe au moins 4 sous classes, qui
doivent être implémentées.
• Une classe AF route les données
indépendamment des autres
classes.
• Il faut donc une file d'attente par classe et sous
classe.
• On donne à un paquet IP un niveau de priorité
La qualité de service de
la communication
Problème de gigue :
• Problématique : source, la voix est un flux de données
synchrone. Le flux de données est régulier et constant.
Dans la téléphonie sur IP, ce flux est fragmenté (découpé)
en paquets pour être transporté sur un réseau IP.
• Entre l'émetteur de données et le récepteur des données,
il
peut se passer deux phénomènes :
• Un délai de transit dans les réseaux, à travers
les équipements actifs du réseau.
• Un risque de réception des paquets dans un
ordre différent.
• A cause de cela, il va y avoir un retard entre le création
du flux de données et la restitution du flux de données
chez le récepteur.
La qualité de service du
réseau
La qualité de service du
réseau
Problème de gigue :
• Le temps 2 est nécessaire au niveau
du récepteur afin de régler les problèmes :
• D'inversion de paquets.
• De perte de paquets.
• De retard variables dans les paquets. C'est
ce que l'on appel la gigue. Le récepteur
doit posséder un buffer du gigue pour
retarder un peu la restitution afin de
restituer au mieux la voix.
Architectures
VoIP
⚫ Exemple
d'infrastructure :
Architectures
VoIP
⚫ Exemple
d'infrastructure :
Architectures
VoIP
⚫ Exemple d'infrastructure :
⚫ Réseau de poste à poste connectés via
Ip
:
Architectures
VoIP
Standard,
protocoles
Standard, protocoles
RTP / RTcP :
• Protocole de transport de la voix sur IP (RTP/RTcP)
• RTP : Real-time Transport Protocol
•RTcP : Real-time Time Control
Protocol Une session RTP est définie
par :
– Standard IETF – RFC 1889
• Pour chaque participant à la
transmission :
• Une adresse réseau (adresse IP).
• Un numéro de port pour RTP.
• Un numéro de port pour RTcP.
• Dans le cas d'une communication multimédia, chaque flux
de données (vidéo et voix) a une session RTP séparée,
avec des paquets propre RTcP.
Standard, protocoles
• RTP / RTCP : RTP fournit des services
de transport de bout en bout pour des
applications temps-réel. Ce protocole ne
s'occupe pas de la réservation de ressources
sur le réseau (donc ne garanti pas la qualité de
service).
• RTP et RTCP se situe au dessus d'UDP.
• Les services sont :
• Identification du type d'information transportée
(les données transportées).
• Numéro de séquence.
• Marquage temporelle :Timestamping.
• Contrôle de remise (RTcP).
Standard, protocoles

• Un seul paquet RTP est émis dans un

paquet de transport. Plusieurs paquets
RTcP peuvent être émis dans un paquet de
transport grâce au champ longueur de
l'entête RTcP.
Transport Rtp et
Rtcp
⚫

⚫
RTP (RealTimeTransport Protocol)

But : fournir un moyen uniforme de transmettre sur IP des

données soumises à des contraintes de temps réel (audio,
vidéo, ... )

⚫ Rôle : mettre en œuvre des numéros de séquence de paquets IP

pour
reconstituer les informations de voix ou vidéo même si le réseau
sous-
jacent change l'ordre des paquets

⚫ Plus généralement, RTP permet :

◦ d'identifier le type de l'information transportée,
◦ d'ajouter des marqueurs temporels et des numéros de
séquence l'information transporte
◦ de contrôler l'arrivée à destination des paquets.
Transport Rtp et
Rtcp
⚫ RTCP (Real-time Transport Control Protocol)

⚫ basé sur des transmissions périodiques de

paquets de contrôle par tous les
participants dans la session.

⚫ C'est un protocole de contrôle des flux RTP,

permettant de véhiculer des informations
basiques sur les participants d'une
session, et sur la qualité de service
Transport Rtp et
Rtcp
⚫RTP permet une gestion des flux multimédias (voix, vidéo) sur IP.
RTP fonctionne sur UDP.

⚫ L'en-tête RTP comporte des informations de synchronisation,

de numérotation. Le codage des données dépendra du type de
compression. Le RFC 1889 spécifie RTP.

⚫ Un canal RTP est employé par type de flux: un pour l'audio, un

pour la vidéo
⚫ transporter et de contrôler des flots de données qui ont
des propriétés temps-réel.

⚫ RTP et RTCP sont des protocoles qui se situent au niveau de

l'application et utilisent les protocoles sous-jacents de
transport TCP ou UDP. Utilisation générale -> UDP
Standard, protocoles
• Le protocole H323 :
• Le protocole H323 défini : Les échanges de
données Vidéo et Audio entre des
terminaux multimédia en temps réel à
travers le réseau Internet ou des LANs
sans garantie de service.
• Des terminaux.
• Des passerelles.
• Des Gatekeeper (portiers).
• Des contrôleurs multipoints.
• Il se décompose en un ensemble de
sous protocoles.
Protocole H323
⚫ La norme H.323 propose des bases pour le transport
de la voix, de la vidéo et des données sur des réseaux
IP.

⚫ Il fonctionne en mode non connecté et sans garantie

de qualité de service

⚫ Il définit les protocoles nécessaires à partir de la

couche transport du modèle OSI
Protocole H323
⚫ Protocole de signalisation (H225,
Q.931)
RAS (Registration Admission Status) pour
l’enregistrement et l’authentification, et le
protocole Q.931pour l’initialisation et le contrôle
d’appel.

⚫ Protocole de négociation (H245)

La négociation est utilisée pour se mettre
d’accord sur la façon de coder les informations
qu’on va s’échanger.
Protocole H323

68
Standard, protocoles
⚫ Leprotocole H323 :
Architecture
Standard, protocoles
• Le protocole H323 :
• Le terminal est le point terminal
usager. Cela peut être un téléphone IP,
un PC multimédia.
• Le Gatekeeper effectue les opérations
de contrôles et de translation.
• Le contrôleur multipoint est dédié à
la conférence à trois (voir plus).
• La passerelle offre une passerelle avec les
autres réseau et une couche H323 quand
les autres utilisateurs n'utilisent pas le
protocole H323 (par exemple, c'est le cas
des Pabx).
Standard, protocoles
⚫ Le
terminal
H323 :
Standard, protocoles
⚫ Le terminal contient un logiciel de
signalisation, de contrôle et d'échanges
:
◦ Compression des données Audio et Voix.
◦ Mise en paquets des données.
◦ Protocole H245 pour le contrôle
des échanges.
Standard, protocoles
• Le terminal H323 : Le gatekeeper
• C'est un serveur qui centralise les adresses
IP des postes H323 qui se trouvent sous
son contrôle.
• Utilise le RAS (Registration Admission
Status) pour vérifier les droits d'accès
des postes.
• Autorise les appels ou rejette les appels
en fonction des droits des postes.
• Gère la bande passante du réseau.
• Gère le routage et la signalisation des
Standard, protocoles
• Le terminal H323 : Le passerelle
• Elle dispose de toutes la pile du
protocole H323.
• Gère les échanges entre le monde IP/H323
et les autres protocoles propriétaires ou
non.
• Gère la traduction en cas de changement
de protocole.
• Sert de passerelle vers d'autres réseaux (IP
ou pas).
Standard, protocoles
• Le terminal H323 : Le
contrôleur multipoint
• Le contrôleur multipoint est dédié aux
conférences.
• Mixage de différentes sources pour les redistribuer
à tout le mode.
• Les postes client H323 envoient leurs données
vers ce contrôleur qui les redistribue à tous les
postes.
• Il peut émettre ces données en mode multicast.
• Il assure le multiplexage des données audio.
• Il assure l'affichage vidéo de la personne qui parle
ou une affiche les différentes vidéo sur un seul
écran.
Standard, protocoles
⚫ Ouverture du protocole H323 :
⚫ Beaucoup de société développent
des logiciels compatible H323,
comme par exemple Netmeeting.
⚫ Le protocole H323 est adopté par
beaucoup de sociétés (IBM,
Microsoft, Cisco, Alcatel, …).
Standard, protocoles
Les gatekeepers :
• Le gatekeeper est l’élément qui fournit de
l’intelligence à la passerelle. Le gatekeeper est
la compagnon logiciel de la gateway.
• Vue d’ensemble des gatekeepers
• Un gatekeeper agit comme un moniteur de tout
appel H323 dans la partie du LAN qu’il gère. Il
fournit deux services principaux :
• La gestion des permissions.
• La résolution d’adresses (annuaire).
• Le gatekeeper est aussi responsable de la sécurité :
• Quand un client H323 veut émettre un appel, il doit le
faire au travers du gatekeeper. C’est alors que celui-ci
fournit une résolution d’adresse du client de
destination.
Standard, protocoles
Les gatekeepers :
• Dans le cas où il y a plusieurs gateways
sur le réseau : Il peut
rediriger
autre l’appel vers/
couple un
gatekeeper
gateway
essaiera à son tour qui de l’appel
route
Pendant la rd’adresse,
.
résolution
gatekeeper le
peut aussi attribuer une
certaine quantité de bande passante pour
l’appel. Il peut agir comme un
administrateur de la bande passant
disponible sur le réseau.
Standard, protocoles
• Les gatekeepers : Le gatekeeper répond
aux aspects suivant de la téléphonie IP :
• Le routage des appels : en effet, le gatekeeper
est responsable de la fonction de routage.
Non seulement, il doit tester si l’appel est permis et
faire la résolution d’adresse mais il doit aussi
rediriger l’appel vers le bon client ou la bonne
passerelle.
• Administration de la bande passante : le
gatekeeper alloue une certaine quantité de bande
passant pour un appel et sélectionne les codecs à
utiliser. Il agit en tant que régulateur de la
bande passante pour prémunir le réseau contre les
goulots d’étranglement.
Standard, protocoles
Les gatekeepers :
• Tolérance aux fautes, sécurité : le gatekeeper
est aussi responsable de la sécurité dans un
réseau de téléphonie IP. Il doit gérer la
redondances des passerelles afin de faire aboutir
tout appel. Il connaît à tout moment l’état de
chaque passerelle et route les appels vers les
passerelles accessibles et qui ont des ports libres.
• Gestion des différentes gateways
(passerelle téléphonie IP – Réseau public) : dans
un réseau de téléphonie IP, il peut y avoir
beaucoup de gateways. Le gatekeeper, de par ses
fonctionnalités de routage et de sécurité, doit
gérer ces gateways pour faire en sorte que tout
appel atteigne sa destination avec la meilleure
qualité de service possible.
 Standard, protocoles
Les gatekeepers :
• Ainsi, le gatekeeper peut remplacer le classique PABX :
• Il est capable de router les appels entrant et de les
rediriger vers leur destination ou une autre
passerelle. Il peut gérer d’autres fonctions telles
que la conférence ou le double appel. Il n’existe pas
les mêmes contraintes avec un gatekeeper qu’avec
un PABX.
• Le gatekeeper est constitué par du logiciel et
l’opérateur peut implémenter autant de services
qu’il le désire. Alors qu’avec un PABX,
l’évolutivité est limitée par le matériel propriétaire
de chaque constructeur.
Le protocole
SIP
SIP - Présentation :
• SIP ressemble au protocole HTTP (codage ASCII, codes de
réponse par exemple). Le client envoie des requêtes au serveur,
qui lui renvoie une réponse.
• Les méthodes de base sont :
• INVITE permet à un client de demander une nouvelle session
• ACK confirme l'établissement de la session
• CANCEL annule un INVITE en suspens
• BYE termine une session en cours.
Les codes de réponse sont similaires à HTTP.
• 100 Trying
• 200 O K
• 404 Not Found
• En revanche, SIP diffère de HTTP du fait qu'un agent SIP (User
Agent, UA) joue habituellement à la fois les rôles de client et de
serveur. C'est-à-dire qu'il peut aussi bien envoyer des requêtes,
que répondre à celles qu'il reçoit.
Protocole
SIP
Application

Présentation

Session

Transport

Réseau

Liaison

Physique
Exemple choix de
(SIP
codec
⚫ Le choix se fait grâce aux messages SDP contenu dans
) les
O K en
requêtes INVITE mais aussi dans le message
réponse à une requête INVITE. Il ya
deux cas de figure :
◦ Soit l’utilisateur est l’appelant, dans ce cas là le message SDP
est contenu dans l’INVITE avec la liste des codecs
(PCMU, Speex et iLBC) dans l’ordre choisi par
l’utilisateur. Le message O K de l’appelé contient alors un
SDP avec le codec choisi (parmi ceux proposés) ou un
message d’erreur s’il ne possède aucun codec en
commun.

◦ Soit l’utilisateur est appelé. Dans ce cas il extrait la liste

des codecs proposé par l’appelant dans le SDP de la
requête INVITE puis y répond grâce à un message O K
contenant le SDP qui présente le codec choisi.
84
 Le protocole
SIP
SIP - Structure :
• Registrar : Le Registrar est un serveur qui gère les
requêtes REGISTER envoyées par les Users Agents pour
signaler leur emplacement. Ces requêtes contiennent
une adresse IP, associée à une URL, qui seront stockées
dans une base de données. Les URL SIP sont très
similaires dans leur forme à des adresses email :
sip:utilisateur@domaine.com. Des mécanismes
d'authentification permettent de sécuriser
l'enregistrement.

• Proxy : Un Proxy SIP sert d'intermédiaire entre deux

User Agents qui ne connaissent pas leurs emplacements
respectifs (adresse IP). En effet, l'association URLAdresse IP a
été stockée préalablement dans une base de données par un
Registrar. Le Proxy peut donc interroger cette base de
données pour diriger les messages vers le destinataire
 Le protocole
SIP
SIP - Avantages :
• Ouvert et standard tout comme le H323.
• Simple en version de base: SIP est simple voire
simpliste et très similaire à HTTP. Le protocole s'est
complexifié pour permettre une meilleurs
interconnexion avec les réseaux téléphoniques
classiques.
• Flexible : SIP peut être utilisé pour tout type de
sessions multimédia.
• Téléphonie sur réseaux publics : il existe de
nombreuses passerelles (services payants ou
gratuit) vers le réseau public de téléphonie
permettant d'émettre ou de recevoir des appels
vocaux.
• Points communs avec H323 : l'utilisation du
protocole RTP.
Le protocole
SIP
⚫ SIP Registrar/Location Server
- Enregistrement de la localisation du
client
⚫ SIP User Agent Client (UAC)
- Initialisation de l’appel
⚫ SIP User Agent Server (UAS)
- Récepteur de l’appel
⚫ SIP Proxy

87
