FST-SETTAT

Licence Génie Civil

Résistance des Matériaux

Durée : 2h - Janvier 2014

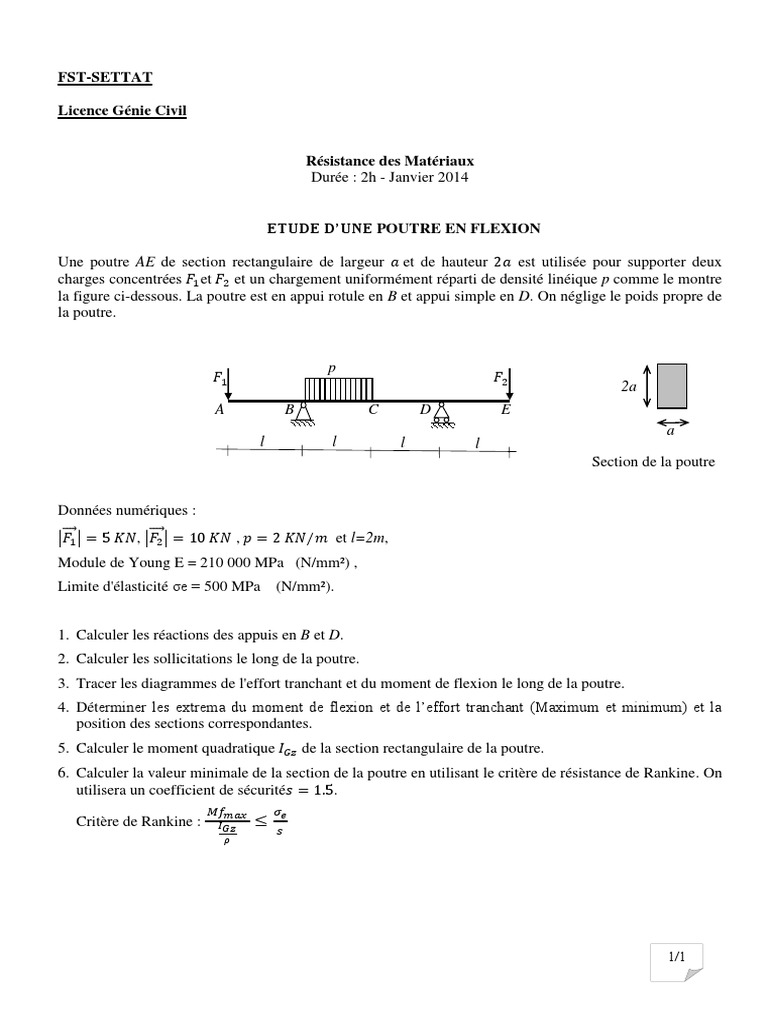

ETUDE D’UNE POUTRE EN FLEXION

Une poutre AE de section rectangulaire de largeur 𝑎 et de hauteur 2𝑎 est utilisée pour supporter deux
charges concentrées 𝐹1 et 𝐹2 et un chargement uniformément réparti de densité linéique p comme le montre
la figure ci-dessous. La poutre est en appui rotule en B et appui simple en D. On néglige le poids propre de
la poutre.

p
𝐹1 𝐹2
2a
A B C D E
a
l l l l
Section de la poutre

Données numériques :
⃗⃗⃗1 | = 5 𝐾𝑁, |𝐹
|𝐹 ⃗⃗⃗2 | = 10 𝐾𝑁 , 𝑝 = 2 𝐾𝑁/𝑚 et l=2m,
Module de Young E = 210 000 MPa (N/mm²) ,
Limite d'élasticité σe = 500 MPa (N/mm²).

1. Calculer les réactions des appuis en B et D.

2. Calculer les sollicitations le long de la poutre.
3. Tracer les diagrammes de l'effort tranchant et du moment de flexion le long de la poutre.
4. Déterminer les extrema du moment de flexion et de l’effort tranchant (Maximum et minimum) et la
position des sections correspondantes.
5. Calculer le moment quadratique 𝐼𝐺𝑧 de la section rectangulaire de la poutre.
6. Calculer la valeur minimale de la section de la poutre en utilisant le critère de résistance de Rankine. On
utilisera un coefficient de sécurité𝑠 = 1.5.
𝑀𝑓𝑚𝑎𝑥 𝜎𝑒
Critère de Rankine : 𝐼𝐺𝑧 ≤
𝑠
𝜌


