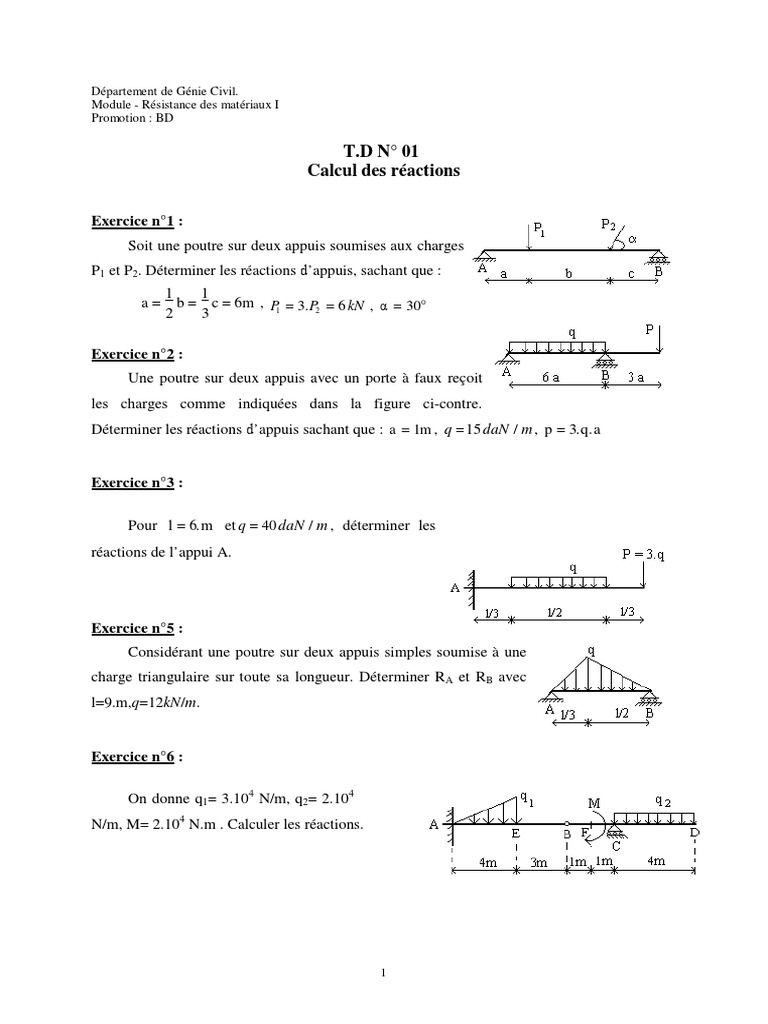

Département de Génie Civil.

Module - Résistance des matériaux I

Promotion : BD

T.D N° 01
Calcul des réactions

Exercice n°1 :
Soit une poutre sur deux appuis soumises aux charges
P1 et P2. Déterminer les réactions d’appuis, sachant que :
1 1
a= b = c = 6m , P1 = 3.P2 = 6 kN , α = 30°
2 3

Exercice n°2 :
Une poutre sur deux appuis avec un porte à faux reçoit
les charges comme indiquées dans la figure ci-contre.
Déterminer les réactions d’appuis sachant que : a = 1m , q = 15 daN / m , p = 3. q. a

Exercice n°3 :

Pour l = 6. m et q = 40 daN / m , déterminer les

réactions de l’appui A.

Exercice n°5 :
Considérant une poutre sur deux appuis simples soumise à une
charge triangulaire sur toute sa longueur. Déterminer RA et RB avec
l=9.m,q=12kN/m.

Exercice n°6 :

On donne q1= 3.104 N/m, q2= 2.104

N/m, M= 2.104 N.m . Calculer les réactions.

1
 Exercice n°7:
On donne q= 3t/m . Calculer les réactions.
q
A B A

2m 4m 6m 2m

Exercice n°8:

On donne F1=1t, F2=2t, Calculer les réactions d'appuis.

F1 F2
1m B C
A A B

2m 4m 2m a b

Exercice n°9:
Calculer les réactions d'appuis en fonction de a, q
Articulation
q

B P
A
C A
B
2a C D
a
a 2a a

Exercice n°10:
F1=10t q1=5t/m F2=6t
q2=2t/m
Calculer les réactions d'appuis A et B A

1 2 3 4 B 5 6
C=2 tm
1 1 2m 1 1 2m 1

Exercice n°11:
Un pont rouleau est conçu pour une capacité
maximale de 10 KN, la poutre en I a une masse de 50
kg/m. On prendra g = 10m/s².
1- Tracer l’intensité R de la force exercée sur l’axe A
comme fonction de x avec x variant de 0,2 à 3,8 m.
2- Déterminer la valeur minimale de R et la
position correspondante de x.
3- Quelle est la valeur la plus faible de R pour un
dimensionnent sécuritaire de l’axe A.
