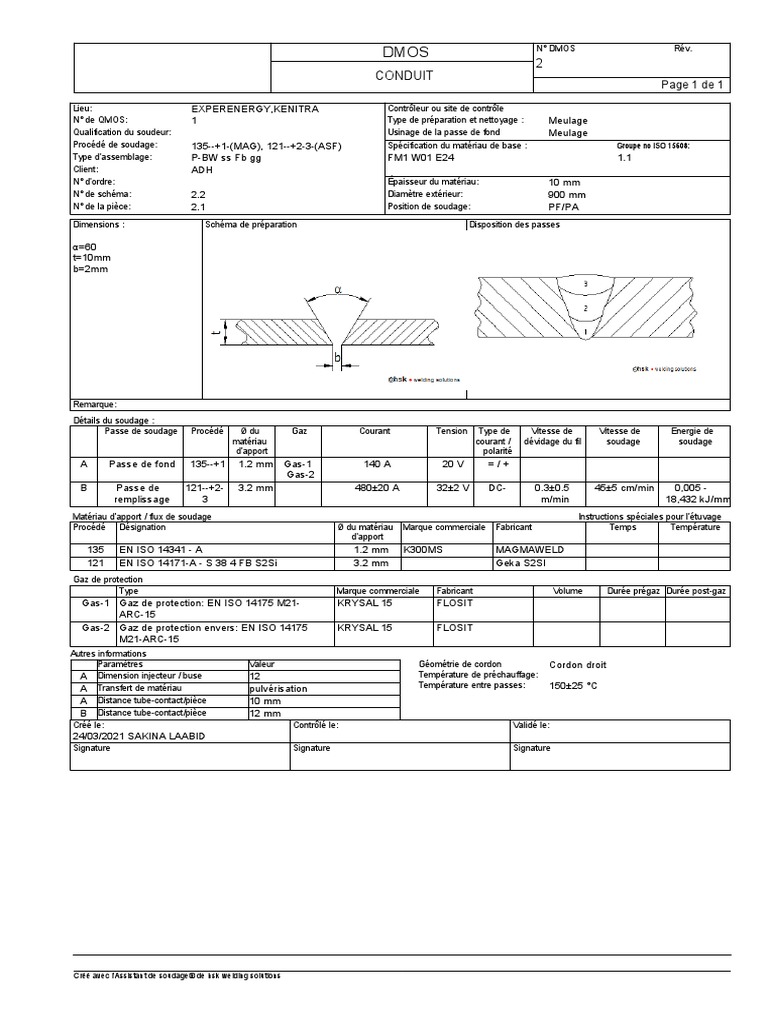

N° DMOS Rév.

DMOS
2
CONDUIT
Page 1 de 1

Lieu: EXPERENERGY,KENITRA Contrôleur ou site de contrôle

N° de QMOS: 1 Type de préparation et nettoyage : Meulage
Qualification du soudeur: Usinage de la passe de fond Meulage
Procédé de soudage: 135--+1-(MAG), 121--+2-3-(ASF) Spécification du matériau de base : Groupe no ISO 15608:
Type d'assemblage: P-BW ss Fb gg FM1 W01 E24 1.1
Client: ADH
N° d'ordre: Épaisseur du matériau: 10 mm
N° de schéma: 2.2 Diamètre extérieur: 900 mm
N° de la pièce: 2.1 Position de soudage: PF/PA
Dimensions : Schéma de préparation Disposition des passes

α=60
t=10mm
b=2mm

Remarque:
Détails du soudage :
Passe de soudage Procédé Ø du Gaz Courant Tension Type de Vitesse de Vitesse de Energie de
matériau courant / dévidage du fil soudage soudage
d'apport polarité
A Passe de fond 135--+1 1.2 mm Gas-1 140 A 20 V =/+
Gas-2
B Passe de 121--+2- 3.2 mm 480±20 A 32±2 V DC- 0.3±0.5 45±5 cm/min 0,005 -
remplissage 3 m/min 18,432 kJ/mm
Matériau d'apport / flux de soudage Instructions spéciales pour l'étuvage
Procédé Désignation Ø du matériau Marque commerciale Fabricant Temps Température
d'apport
135 EN ISO 14341 - A 1.2 mm K300MS MAGMAWELD
121 EN ISO 14171-A - S 38 4 FB S2Si 3.2 mm Geka S2SI
Gaz de protection
Type Marque commerciale Fabricant Volume Durée prégaz Durée post-gaz
Gas-1 Gaz de protection: EN ISO 14175 M21- KRYSAL 15 FLOSIT
ARC-15
Gas-2 Gaz de protection envers: EN ISO 14175 KRYSAL 15 FLOSIT
M21-ARC-15
Autres informations
Paramètres Valeur Géométrie de cordon Cordon droit
A Dimension injecteur / buse 12 Température de préchauffage:
A Transfert de matériau pulvérisation Température entre passes: 150±25 °C
A Distance tube-contact/pièce 10 mm
B Distance tube-contact/pièce 12 mm
Créé le: Contrôlé le: Validé le:
24/03/2021 SAKINA LAABID
Signature Signature Signature

Créé avec l'Assistant de soudage® de hsk welding solutions
