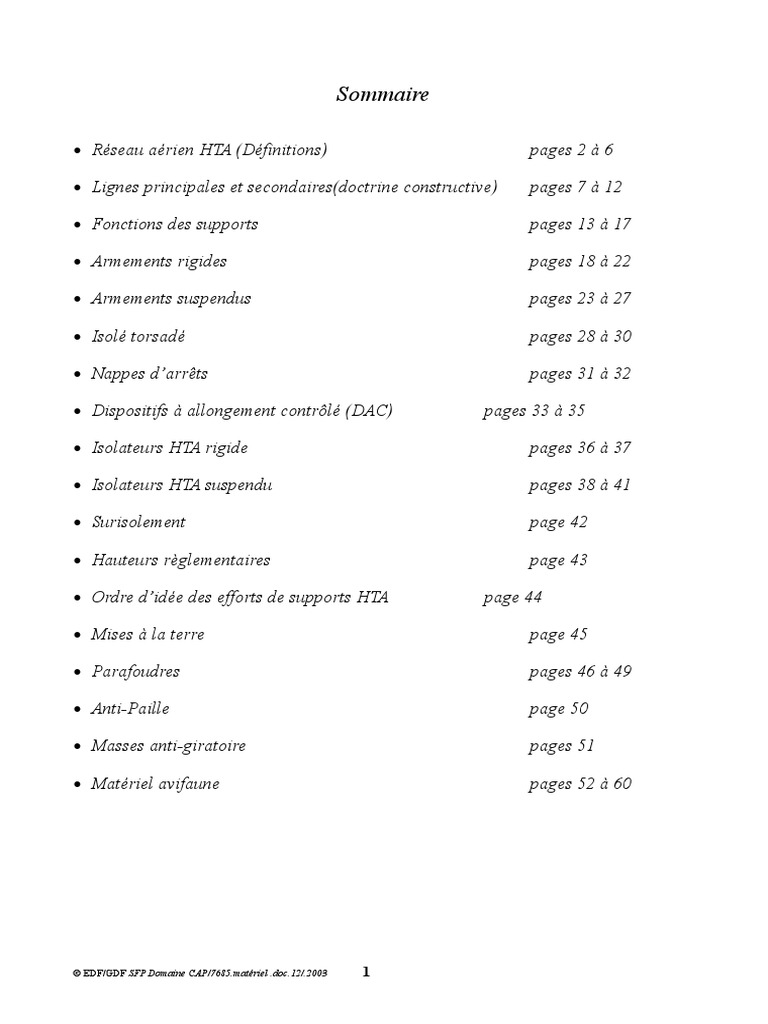

Sommaire
 Réseau aérien HTA (Définitions) pages 2 à 6
 Lignes principales et secondaires(doctrine constructive) pages 7 à 12
 Fonctions des supports pages 13 à 17
 Armements rigides pages 18 à 22
 Armements suspendus pages 23 à 27
 Isolé torsadé pages 28 à 30
 Nappes d’arrêts pages 31 à 32
 Dispositifs à allongement contrôlé (DAC) pages 33 à 35
 Isolateurs HTA rigide pages 36 à 37
 Isolateurs HTA suspendu pages 38 à 41
 Surisolement page 42
 Hauteurs règlementaires page 43
 Ordre d’idée des efforts de supports HTA page 44
 Mises à la terre page 45
 Parafoudres pages 46 à 49
 Anti-Paille page 50
 Masses anti-giratoire pages 51
 Matériel avifaune pages 52 à 60
© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 1

Réseaux aériens HTA (définitions)
 PORTEE (a):
C’est la distance horizontale entre 2 supports elle s’exprime en mètres.
a a
 PORTEE EQUIVALENTE (ae):
C’est la portée représentative de la tension mécanique dans le canton de pose.
Elle s’exprime en mètres selon la formule suivante :
Σ a3
Exemple : ae = Σa
a1 a2 a3 an
Σ a13 + a23 + a33+ an3

ae = Σ a1 + a2 + a3 + an

Réseaux aériens HTA (définitions)...suite
 CANTON DE POSE (a):

C’est l’ensemble des portées comprises entre 2 supports arrêts de canton (AS, AD,
SA).
Exemple :
AD SF DA AS
Arrêt double Simple fixation Double ancrage Arrêt simple
a1 a2 a3
Canton de pose
 PARAMETRE (P):
Pour SIMPLICATION
C’est le rayon du cercle osculateur (cercle formé par le prolongement du câble),
qui s’exprime en mètres.
P
O

 Si le paramètre P augmente, alors la tension mécanique T augmente et la flèche f

diminue.
P2 > P1
O
P1
O
a
a>
 Si le paramètre P diminue, alors la tension mécanique T diminue et la flèche f

augmente.
P1
O
P3 < P1
O
a a<

 FLECHE (f):
C’est la distance verticale entre la corde et le conducteur
Nota : La flèche médiane est toujours la flèche maximale.
Corde
f
Corde
f
a/2 a/2
a/2 a/2
flèche Portée 2 f a2
8 x Paramètre 8P

 ARMEMENT :
Un armement est l’ensemble des équipements permettant de positionner les
conducteurs dans l’espace suivant une disposition géométrique déterminée
 Il existe 4 types de disposition d’ armements :
1 Alterné 2 Drapeau
 
 
 
3 Nappe 4 Triangle

  
 

Doctrine constructive
Ligne principale ou d’ossature aérienne (Technique suspendu)
 Conducteurs de section 148 mm2 aster dans les zones normales et 147 mm2 pastel dans les zones à
aléas climatiques sur isolateurs suspendus.
 Longueur moyenne des départs HTA 35Kms.
 Calculée à minima avec une surcharge de givre de 1Kg/m.
 Conducteurs calculés à l’hypothèse été (A1) à 15° C avec un vent de 570 Pa (Zone à vent normal)
ou (A2) avec un vent de 640 Pa (Zone à vent fort).
 Conducteurs calculés à l’hypothèse hiver (B1) à -10° C avec un vent de 180 Pa ou (B 2) à -20° C
avec un vent de 180 Pa..
 Adopter de préférence, des paramètres élevés et des portées courtes.
 Paramètres préconisés :
 1400m (pour le 148 mm2 aster dans une zone à vent normal ou à vent fort)
 1400m (pour le 147 mm2 pastel dans une zone à vent fort).
 Portées équivalentes préconisés :
 175m (pour le 148 mm2 aster dans une zone à vent normal)
 165m (pour le 148 mm2 aster dans une zone à vent fort)
 Portées maximales autorisées :
 245m (pour le 148 mm2 aster dans une zone à vent normal)
 230m (pour le 148 mm2 aster dans une zone à vent fort)
 Bouclable (sur un autre poste source ou autre demi jeu de barres du même poste source).
 Construction plus solide depuis 1991 (par l’adoption des dispositions constructives de la norme
NFC 11-201 de 1991).
 Amélioration de la fiabilité des lignes existantes.
 La première portée de la dérivation fait partie de la ligne principale (même résistance mécanique).
 15 portées maximum dans un canton de pose
 Eviter les grandes portées > aux portées maxi autorisées Dans ce cas, elles seront traitées comme
des portées uniques sur supports indépendants (arrêt à chaque extrémité), où les contraintes
mécaniques ne devront pas dépasser les ¾ de celles retenues habituellement.
 Eviter des portées « sèches » (en arrêt) inférieures à 40m.

Doctrine constructive
Ligne secondaire ou de dérivation aérienne (Technique rigide)
 Conducteurs en 54,6 mm2 aster , généralement sur isolateurs rigides (on peut également construire
en suspendu en cas de grandes portées).
 Tracé le plus possible épousant le bord des routes.
 Les armements alternés sont à privilégier (ce sont de très bon « fusibles mécaniques »).
 Calculée à minima avec une surcharge de givre de 1Kg/m.
 Conducteurs calculés à l’hypothèse été (A1) à 15° C avec un vent de 570 Pa (Zone à vent normal)
ou (A2) avec un vent de 640 Pa (Zone à vent fort).
 Conducteurs calculés à l’hypothèse hiver (B1) à -10° C avec un vent de 180 Pa ou (B 2) à -20° C
avec un vent de 180 Pa..
 Tensions et portées maximales préconisés :
 23 N/mm2 pour une portée maximale de 110m dans une zone à vent normal (ZVN) et
100m dans une zone à vent fort (ZVF), parcours non ou peu sinueux.
 16 N/mm2 pour une portée maximale de 80m (ZVN) et 70m (ZVF), parcours sinueux.

Ligne principale ou d’ossature aérienne (Technique « suspendu »)



RAS

 

  7

 
 
 6




 5
   
    
  

 

4
3 
  
  

4 -1

 
 
4 -2 
 

2 Ligne principale 148 mm2 Aster 4 -3

RAS
Ligne secondaire 54,6 mm2 Aster
4 -4
1

Ligne secondaire ou de dérivation aérienne (Technique « rigide »)



RAS

 

  7

 
 
 6




 5
   
    
  

 

4
3 
  
  

4 -1

 
 
4 -2 
 

4 -3
2 Ligne secondaire 54,6 mm2 Aster
RAS Ligne principale 148 mm2 Aster 4 -4
1

Ligne principale (technique suspendue)
Fonctions de support possibles
AS
Problèmes d’écartements
Zone ventée
AD de conducteurs
SA
OUI
SFNON
  
 
   
Armement en nappe
d’ancrage NA
Armement nappe -voûte Armement en nappe-voûte

NV1 ou NV2 pour région ventée NW

 
Armement en nappe-voûte
pour région ventée NW
NV1 = nappe voûte (dont l’écartement entre 2 conducteurs de 1,50m )

NV2 = nappe voûte (dont l’écartement entre 2 conducteurs de 1,70m )
NW = nappe voûte pour région ventée (dont l’écartement entre 2 conducteurs de 1,75m )

Ligne secondaire (technique rigide)
Fonctions de support possibles
AS
Problèmes d’avifaune
DA
SA
OUI NON
SF
  
OU

Armement en nappe 
d’ancrage NA
Armement alterné
A63 ou A70

 

VRB Armement alterné

ou VR avec montants gainés A63 ou A70

 
OU
VRH
VRB = voûte rigide en position basse (avifaune)
VRH = voûte rigide en position haute (normale)

FONCTIONS DES SUPPORTS HTA
Fonction : AS (Arrêt Simple)
Utilisation : Tête de ligne (ligne principale et ligne secondaire)
Tenue mécanique du support :
 
 
 
Le support fléchit
Arrêt de canton Arrêt de canton

aux hypothèses été (A) et hiver (B) à son à l’hypothèse givre (G) à sa limite
effort nominal (FN) élastique (LE)

Fonction : AD (Arrêt Double) ; 1 AD = 2 AS.
Utilisation :  Lignes principales :Limite de canton (tous les 2kms ou

toutes les 15 à 20 portées) et interrupteurs .



T1 # T2 
Résultante des efforts entre :

T1 (tension mécanique 1) et T2 (tension mécanique 2) Arrêt de chacun des cantons
aux hypothèses été (A) et hiver (B) à son effort aux hypothèses été (A) et hiver (B) à son
nominal (FN) effort nominal (FN)
T1 # T2
Arrêt de chacun des cantons Résultante des efforts

aux hypothèses été (A) et hiver (B) à son effort à l’hypothèse givre (G) à sa limite élastique
nominal (FN) (LE)



Arrêt de chacun des cantons

Arrêt de chacun des cantons
à l’hypothèse givre (G) à sa limite élastique
à l’hypothèse givre (G) à sa limite élastique (LE)
(LE)

Fonction : SA (Semi Arrêt).
Utilisation :  Lignes principales :Limite de canton aux points bas

(angles importants,...).
 Lignes secondaires :Limite de canton (tous les 2kms ou
toutes les 15 à 20 portées) et interrupteurs .
T1 # T2
Résultante des efforts Arrêt de chacun des cantons

aux hypothèses été (A) et hiver (B) à son effort aux hypothèses été (A) et hiver (B) à sa
nominal (FN) limite élastique (LE)



T1 # T2
Arrêt de chacun des cantons Résultante des efforts

aux hypothèses été (A) et hiver (B)) à sa limite à l’hypothèse givre (G) à sa limite
élastique (LE) élastique (LE)

Fonction : DA (Double Ancrage).
Utilisation :  Lignes secondaires :Points singuliers (points bas, angles

importants,...).
T1 # T2 T1 # T2
Résultante des efforts Résultante des efforts

aux hypothèses été (A) et hiver (B) à son effort à l’hypothèse givre (G) à sa limite
nominal (FN) élastique (LE)

Fonction : FONCTIONS DES SUPPORTS HTA
SF (Simple Fixation).
Utilisation :  Lignes suspendues : alignements, angles faibles (en

ligne principale et en ligne secondaire).

  
 
T1 # T2
T1 # T2

aux hypothèses été (A) et hiver (B) à son effort à l’hypothèse givre (G) à sa limite élastique
nominal (FN) (LE)
Utilisation :  Lignes rigides : alignements, angles faibles (en ligne

secondaire).
 
   
T1 # T2 T1 # T2

aux hypothèses été (A) et hiver (B) à son effort à l’hypothèse givre (G) à sa limite
nominal (FN) élastique (LE)

ARMEMENTS RIGIDES
 63 cm
ou
 70cm
Armement alterné
Ecartement A63 ou A70
  63 cm
105 cm ou
  70cm


Armement drapeau Armement alterné

décalé Ecartement 63 ou A70
Ecartement DD105
LIGNE
RIGIDE

105 cm   

Armement drapeau décalé Armement en nappe

Ecartement DD105 d’ancrage NA
 
VR = voûte rigide
Armement VR
VR1 ou VR2

Ligne secondaire rigide
Dénomination
CI
27
170
Signification


300

CI Console Inclinée
.............................................................................
..................................................................
Diamètre (en mm) de la console inclinée
27
Armement drapeau décalé
DD105 Longueur supérieure (en mm) de la
.............................................................................
170 partie rectiligne de la console inclinée.
..................................................................
Déport (en mm) de la console par
rapport au support
.............................................................................
300

..................................................................

 .............................................................................
........................................................................
Dénomination
Armement alterné
A63 ou A70
CT27210100
(A privilégier car cet armement est un
excellent fusible mécanique ; et de surcroît, il
règle bien des problèmes d’écartements de
conducteurs) Signification
CT Console de tête
.............................................................................
..................................................................
27 Diamètre (en mm) de la console de tête
.............................................................................
210 Longueur supérieure (en mm) de la partie
..................................................................
rectiligne de la console de tête.
100 Déport (en mm) de la console par rapport

.............................................................................
au support
..................................................................
.............................................................................
........................................................................

Dénomination
BI70320OUBIR320
Signification
BI Bras incliné
.............................................................................
..................................................................
70 Largeur du profilé en U
.............................................................................
 320 Déport (en mm) de l’axe de fixation de
..................................................................
la tige par rapport au support


.............................................................................
..................................................................
Bras incliné renforcé
BIR
Armement alterné OU
A63 ou A70
Déport (en mm) de l’axe de fixation de
320 la tige par rapport au support
.............................................................................
................................................................

Dénomination
 .............................................................................
........................................................................

BT70150OUBIR150
Signification
Armement drapeau
décalé
DD105 BT Bras de tête
.............................................................................
..................................................................
70 Largeur du profilé en U
150 Déport (en mm) de l’axe de fixation de la
......................................................................
tige par rapport au support
........................................................................;....
..................................................................
Bras incliné renforcé
OU
BIR
Déport (en mm) de l’axe de fixation de la
.............................................................................
150 tige par rapport au support
........................................................................
.............................................................................
........................................................................
Dénomination

  TR2520080
OU
2524080
OU
Armement
Voûte rigide 2528580
Signification

TR Tige renforcée
.............................................................................

..................................................................
 25 Filetage Ø 25mm (coté isolateur)
.............................................................................
Longueur hors fixation (émergence
..................................................................
Armement alterné 200 douille-embase) 200mm
A63 ou A70
..................................................................
Longueur de la partie fixation de la tige
.............................................................................
80 80mm
..................................................................

.............................................................................
Filetage Ø 25mm (coté isolateur)

25 OU

.............................................................................
Longueur hors fixation (émergence
240 douille-embase)) 240mm
..................................................................
Armement drapeau Longueur de la partie fixation de la tige

décalé 80 80mm
.............................................................................
DD105 ..................................................................
..................................................................
Filetage Ø 25mm (coté isolateur)
.............................................................................
25
Longueur hors OU fixation (émergence
douille-embase) 285mm
285
.............................................................................
Longueur de la partie fixation de la tige
..................................................................
80mm
80
.............................................................................
..................................................................
© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 21 ..................................................................

.............................................................................
Dénomination
VR1
OU

  VR2
Signification
VRH Position haute

(sans problème d’avifaune)
VR1 Cornière du montant en 50mm

et cornière de la traverse en 60mm
.............................................................................

..................................................................
 
Cornière du montant OU en 70mm

VR2 et cornière de la traverse en 80mm
.............................................................................
..................................................................
VRB Position basse

(avec problème d’avifaune)
ou achat de celui-ci avec montants gainés

ARMEMENTS SUSPENDUS

  
105 cm

Armement nappe -voûte Armement drapeau

NV1 ou NV2 Ecartement DS105
LIGNE
SUSPENDUE
  
Armement en nappe
d’ancrage NA
70 cm 

ou  
 84 cm
Armement alterné Armement en nappe-voûte

AS70 ou AS84 pour région ventée NW

Ligne principale suspendue
Dénomination
BIS60600ETBIS70800
OU
BIS70600ETBIS80800

 Signification
BIS Bras incliné suspendu

Armement alterné .............................................................................
AS70 ou AS84
..................................................................
60 Largeur de la cornière en U = 60mm
.............................................................................
Déport (600 mm) de l’axe de fixation
..................................................................
600 de l’étrier par rapport au support
..................................................................
................................................................

Bras Incliné suspendu
ET

BIS

Largeur de la cornière en U = 70mm
.............................................................................
Armement drapeau
70
..................................................................
DS105
.............................................................................
..................................................................
.............................................................................
..................................................................
OU
(voir page suivante)

Armement alterné
AS70 ou AS84
Bras Incliné Suspendu

BIS
.............................................................................
..................................................................
70
.............................................................................
..................................................................
.............................................................................
..................................................................
Bras incliné suspendu
BIS ET
80
.............................................................................
.................................................................
de l’étrier par rapport au support
800
.............................................................................
..................................................................
.............................................................................
..................................................................

Dénomination
NV1OUNV2
Signification
NV1 Ecartement entre conducteur central et

un des conducteurs extérieurs = 1,50m
.............................................................................
.............................................................................
..................................................................
OU
Ecartement entre conducteur central et
NV2 un des conducteurs extérieurs = 1,70m
.............................................................................
 ..................................................................
 
.............................................................................
Armement nappe -voûte

Dénomination
NW1er chiffreX2ème chiffre

Signification
 
1er chiffre : Largeur de la cornière de la
pour région ventée traverse en mm (50, 60, 70, 80
.............................................................................
(Cet armement règle aussi des ou 90)
.............................................................................
..................................................................
problèmes d’écartements de conducteurs)
2ème chiffre : Largeur de la cornière des

montants en mm (50, 60, 70, 80
ou 90)
.............................................................................
..................................................................
.............................................................................
...

Ligne HTA isolée torsadée
Quand les circonstances l’exigent, il est préférable d’utiliser du câble HTA aérien isolé,
ces circonstances sont répertoriées dans la doctrine « politiques et règles techniques »(PRT-
B.II.3, page 6)
 Passage en souterrain trop difficile,
 Régions boisées,
 Régions montagneuses sujettes au givre,
 Zones fortement polluées,
 Zones évolutives de construction,
 Pénétration à l’intérieur de petites agglomérations,
 Chantiers de construction.
 Le torsadé HTA est considéré comme « le vilain petit canard », par les exploitants (c’est
compréhensible), car les efforts mécaniques sont importants, ce qui nécessite des moyens de
traction adaptés dont les unités ne sont pas dotées, et, en cas de défaut sur le conducteur, la
recherche n’est pas toujours très aisée.

EA 50-10 ?
..............................................................................................................
EA Ensemble d’ancrage (Console + Pince)
..............................................................................................................
..
50
...............................................................................................................
10 Porteur isolé acier 50mm2.
...............................................................................................................
Console de 10cm d’avancée.

................................................................................................................
................................................................................................................
.
(Vous remarquerez qu’a la page 11 du B.32.3 s’est glissée « une petite coquille » EA 54-10 au
lieu de EA 50-10).
ES 50-25 ?
..............................................................................................................
ES Ensemble de suspension. (Console + Pince)
..............................................................................................................
..
50
...............................................................................................................
25 Porteur isolé acier 50mm2.
...............................................................................................................
................................................................................................................
Console de 25cm d’avancée.
................................................................................................................
.

35 gr
8 gr
Support n°4
1 EA 50-10
.....................................
.....................................
...
Support n°1
Support n°3
1 EA 50-10
......................................
2 EA 50-10
......................................
......................................
... ......................................
..
Support n°2
1 ES 50-25
......................................
......................................
..

Lignes HTA principales ou secondaires nappes d’arrêts
Forme Effort nominal

Nappe Ecartement Accrochage
géométrique unifilaire (en N)
d’arrêt
NA
1 = 1,05m
  
2 = 1,20m
X de 1600 à 6300
3 = 1,50m S (simple)
SUPPORT Y 2000 à 12500 ou
UNIQUE
4 = 2,00m
Z 4000 à 20000 D (double)
5 = 2,50m
  
6 = 3,00m
PORTIQUE
Nota : Les supports de classe D n’acceptent que les traverses de type NA1 et
NA2, à partir de la traverse NA3 il faut associer un support de classe E ou
bien surdimensionner de 20% le support de classe D (Couple de torsion).

Lignes HTA principales ou secondaires nappes d’arrêts (fonctions : AS, AD, DA, SA)
?
NA 1X 1600 S
S = Traverse simple
D = Traverse double
  
N = Nappe
A = d’arrêt
Effort nominal unifilaire (en N)

Support unique
Ecartement entre 2 conducteurs : Forme géométrique de la traverse :
1 = 1,05m
  
{ 2 = 1,20m
3 = 1,50m
X 
Y 
4 = 2,00m
{ 5 = 2,50m
6 = 3,00m Z 
Portique

DISPOSITIFS A ALLONGEMENT CONTROLE (DAC)
 Ils sont obligatoires sur les lignes neuves ou les anciennes fiabilisées (les lignes
HTA rigides et suspendues sont calculées à minima avec 1 Kg/m de givre).
 2 jeux sont nécessaires dans tous les cantons de pose entre arrêt simple (AS)
ou arrêt double(AD) > à 3 portées et 1 seul jeu dans les cantons de pose ≤ à 3
portées.
Nota : Pas de DAC sur des semi arrêt (SA).
DAC type « compas » :
Dispositif simple
Avant fonctionnement Après fonctionnement
2 bretelles fusibles Témoin de détente
Dispositif double
Avant fonctionnement Après fonctionnement
4 bretelles fusibles
Gamme de 2.500N à 16.000N.
Détente jusqu’à 33cm (pour le 16.000N).
Poids d’environ 7,8Kg.

DAC type « oméga » :
Avant fonctionnement
Après fonctionnement
Gamme de 2.500N à 25.000N.
Détente de 26cm (pour le 2.500N), jusqu’à

52cm (pour le 25.000N).

DAC type « Torflex » :
Avant fonctionnement
Après fonctionnement
Gamme de 2.000N à 25.000N.
Détente de 45cm (pour le 2.000N de type a),

jusqu’à 92cm (pour le 25.000N) de type b).

ISOLATEURS Ligne secondaire rigide
(alignements et angles faibles de fonction SF de dénivelées < 8 grades)
Armement alterné VHT 20T ou 22T

A63 ou A70
V: Verre

HT : Haute tension

20 : Pour ligne courante
 T: Trempé
ou
22 : Pour les surisolements
Armement alterné T: Trempé
A63 ou A70

OU
 
VRH ou VRB
VHT 20T/P ou 22T/P

TP
V : Verre
HT : Haute tension
20 : Pour ligne courante
T : Trempé / P : à pince
ou
22 : Pour les surisolements
T : Trempé / P : à pince

ISOLATEURS Ligne secondaire rigide
(alignements et angles faibles de fonction SF (Zones polluées)
Armement alterné
A63 ou A70
325 AT
Armement alterné
A63 ou A70

325 AT : est sa désignation (Sans décodage particulier)
 
VRH ou VRB

ISOLATEURS Ligne principale suspendue
(alignements , angles, arrêts)
Norme de 11 (charge de rupture 40kN)

 

NV1 ou NV2

 
CT 175/40
pour région ventée NW CT : Capot tige
175 : Ø de l’élément isolant
40 : Charge de rupture en kN
  
Armement en nappe
d’ancrage NA

ISOLATEURS Ligne principale suspendue
(alignements , angles, arrêts) avec surisolement
Norme de 11 (charge de rupture 40kN) ou

 
CT 254/40
Armement nappe -voûte ou
NV1 ou NV2
CT 254/70

 
CT : Capot tige
pour région ventée NW 254 : Ø de l’élément isolant
40 ou 70: Charge de rupture en kN
  
Armement en nappe
d’ancrage NA

ISOLATEURS Ligne principale suspendue (alignements , angles, arrêts)
Zone polluée

 

NV1 ou NV2

 
F8P
F8P : : est sa désignation (Sans décodage particulier)
  
Armement en nappe
d’ancrage NA

ISOLATEURS Ligne principale suspendue (alignements , angles, arrêts)
Zones particulièrement sensibles aux perturbations radioélectriques

 

NV1 ou NV2
V 72 BS
ou
 V 82 BS
 
Armement en nappe-voûte Shunt antiparasite

V 72 BS : (1 pièce scellée) Isolement normal

V 82 BS : (1 pièce scellée) Surisolement
  
Armement en nappe
d’ancrage NA

LIGNES HTA Modalités de surisolement
DISPOSITION A DISPOSITION B
 Eloignement de l’arc.  Surisolement de 20% par rapport
 Accrochage de l’arc (avec ferrures du à l’isolement normal (avec ferrures
support et des supports adjacents des supports adjacents mises à la
mises à la terre s’ils ne sont pas terre si le support ou a été fait le
conducteurs). surisolement est conducteur).
Uniquement
dans les
zones
foudroyées
Le surisolement n’est plus recommandé
2 CT 175 sur les Lignes suspendues.
On utilise systématiquement la disposition A
Corne
d’accrochage
de l’arc CD 40
35 cm
R
I
G
I VHT 20T
D
E Double cône VHT 22 T
d’accrochage au lieu de
d’arc VHT 20 T
3 CT 175
A
N
C 2 CT 175
ou
R
A Parafoudre
G Dans ce cas, il n’est pas nécessaire
2 CT 254
de mettre à la terre les ferrures des
E supports adjacents
Pour les lignes neuves, on utilise :
 La disposition « A » en suspendu
 La disposition « B » en rigide
Cas particulier : Si la disposition B est appliquée à plus de 4 supports consécutifs, 1 ou
plusieurs de ces surisolements sont supprimés et remplacés par la disposition A. Dans ce
cas, les supports adjacents munis d’isolateurs visés en B ne doivent pas être mis à la terre.
Distances aux obstacles

HTA en Conducteurs nus *Arrêté Technique
Nature des Obstacles *NFC 11201 ( du
© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 42 10/1996)
Conditions Conditions
Normales Climatiques
exceptionnelles
Surplomb des terrains
Terrain ordinaire ou agricole 6m 3m Art. 24

Cours de ferme, d’usine H+1 m 4.5 m Art. 24
Cours d’enseignement, sport, jeux 6m 4m Art. 24-48-60-99
(à éviter)
Surplomb de voies
Voies ouvertes à la circulation 8m 6m Art. 24

Autoroute 8m 8m Art. 24
Voies pour passage d’engins de H+1 m 6m Art. 24-47
grande hauteur (D8 m)
Bâtiments
>3 m accessible à des personnes et 3.2 m 2m Art. 25-49

pente >12°
idem mais pente <12° ou terrasse 3.2 m 3m Art. 25-49
Voisinage 3m 3m Art. 25-49
Arbres et divers
Surplomb 3m 0.5 m Art. 26 / C11201 p 15

Voisinage 2m 0.5 m Art. 26 / C11201 p 15
Couloir d’élagage 5 m Suspendu 0.5 m C11201 p 15
(/ cond. extérieur) 4 m Rigide
Lignes Basse Tension
Cond. nus mêmes supports 1m 0.5 m Art. 35

Cond. isolés mêmes supports 1m 0.5 m Art. 35
Cond. nus supports indépendants 2m 0.5 m Art. 34
Cond. isolés supports indépendants 2m 0.5 m Art. 34
Lignes PTT
Sur supports indépendants 2m 0.5 m Art. 33-51

Sur mêmes supports 2m 0.5 m Art. 52-64
Conditions Normales: Surplomb: + 40°C sans vent Voisinage: + 15°C vent de 240 Pa (ZVN) ou 360 Pa (ZVF)
Conditions Climatiques exceptionnelles: Surplomb: - 5°C sans vent, Givre, DAC ouvert Voisinage: -----

Ordre d’idée des efforts de supports HTA
Voici un ordre de grandeur des supports HTA calculés aujourd’hui (par fonction et type de
ligne) avec le logiciel de calculs mécaniques de lignes « CAMELIA ».
Fonction de support Ligne principale

AS (arrêt simple) E 40kN
AD (arrêt double) E 40kN
SA (semi-arrêt) E 25kN
SF (simple fixation) entre D 5kN et D 6,5kN (selon )
Fonction de support Ligne secondaire

AS (arrêt simple) E 12,5kN
SA (semi-arrêt) entre E 8kN et E 10kN
SF (simple fixation) entre D 2kN et D 5kN (selon )
DA (double ancrage) entre D 5kN et D 10kN (selon )

Mises à la terre en HTA (Lignes nues et isolées)
 Doivent être obligatoirement mis à la terre :
Supports métalliques Porteur du câble torsadé

isolé aux extrémités
Interrupteurs aériens sur Porteur du câble torsadé

supports métalliques isolé à tous les supports
Ecrans de câbles isolés

Interrupteurs aériens sur torsadés
supports béton aux extrémités
du réseau
Ecrans de câbles
Interrupteurs aériens sur isolés torsadés
supports bois tous les km
Transformateurs haut de
poteau de type« H 61 » Raccordement Support bois adjacents
sur support béton à la terre avec isolateurs VHT 20T
obligatoire
Les supports bois sont

Parafoudres sur adjacents à des supports
supports bois conducteurs équipés de
cornes d’accrochage de
l’arc
Parafoudres sur Support béton adjacents

supports béton avec isolateurs VHT 20T
Ferrures et armements
de « H 61 » sur support
bois
Ecrans de câbles Support béton adjacents

isolés torsadés avec isolateurs VHT 22T
à tous les supports

Parafoudres HTA Zno (oxyde de zinc) à enveloppe synthétique
Ils sont obligatoires :
 Pour les remontées aéro-souterraines

 Pour les transformateurs sur poteau de type « H 61 »
Montage :
 En position horizontale par ferrure support

 Connectique HTA adaptée aux travaux sous tension HTA
 Ponts gainés
Parafoudre

Parafoudres synthétiques Zno (oxyde de zinc)
montés sur transformateut haut de poteau « H61 »
Manchon d’ancrage à broche A.B.T.
Connecteurs pour broche C.B.O.
D.A.C
Ponts gainés rigides.
Parafoudre synthétique
Z.N.O
TPC (transformateur protection coupure)

Avec fusibles HTA intégrés
Liaison : ferrure support parafoudre / Cuve transfo

réalisée en câble cuivre isolé U 1000 RO2V 25
mm2
(côté opposé aux bornes BT)
Coffret disjoncteur BT
Plateforme de manoeuvre
Prise de terre multidirectionnelle et Rt ≤ 10 ou 30Ω selon le régime de neutre hta

Parafoudres synthétiques Zno (oxyde de zinc)
montés sur transformateut haut de poteau « H61 »
avec fusibles « LIMITOR »
Manchon d’ancrage à broche A.B.T.
Connecteur pour broche C.B.O.
D.A.C
Pont gainé rigide.
Fusible
LIMITOR
Pont gainé rigide.

Fusibles HTA en pont
« LIMITOR »
Pour les postes sur poteau existants ou
Parafoudre synthétique neufs, respectant les 3 conditions suivantes:
Z.N.O
Sans protection contre les défauts internes
et
La puissance de court-circuit au niveau du poste
dépasse 30 MVA
et
Le poste se trouve dans une zone à risque
Zone à moins de 8m d’un bâtiment
ou
Zone présentant un risque d’incendie
ou
Zone à proximité de tiers (école,
passage intense,...)
ou
Zone à fort niveau kéraunique
ou
Zone à risque particulier
Liaison : ferrure support

Coffret disjoncteur BT parafoudre / Cuve transfo
réalisée en câble cuivre
isolé U 1000 RO2V 25
Plateforme de manoeuvre mm2
Prise de terre multidirectionnelle et Rt ≤ 10 ou 30Ω selon le régime de neutre

Parafoudres HTA Zno (oxyde de zinc) à enveloppe synthétique
avec remontée aéro-souterraine
Manchon d’ancrage à broche

A.B.T.
Connecteur pour broche C.B.O.
D.A.C
Pont gainé
rigide.
Parafoudre
synthétique
Z.N.O
Extrèmité HTA
Remontée aéro-
souterraine (R.A.S.)
Mise à la terre des écrans du

câble HTA (si le câble en
possède
Collecteur de tresses

Réseaux aériens HTA (Matériel divers)
 Anti-paille :
Se met en place sur les conducteurs nus HTA

(à ± 60 cm des isolateurs).
 Il évite ainsi aux « bouchons de paille », se formant
sur les conducteurs, de s’approcher des ferrures
et de provoquer des amorçages.
(il est à noter qu’aujourd’hui, les machines agricoles
broient beaucoup plus finement la paille que par le
passé, ce qui rend l’utilisation de l’anti-paille de
moins en moins systématique).

Réseaux aériens HTA (Matériel divers)
 Masse Anti-giratoire (M.A.G.) :

Les M.A.G. empêchent la rotation des conducteurs en s’opposant à la
formation de manchons, en cas de précipitations neigeuses.
La mise en place s’effectue tous les 30 à 40m sur chacun des 3 conducteurs
(capacité : Aster 117, Aster 148 et Pastel 117).
 Le M.A.G.  « Dervaux », se met en place à l’aide d’une perche
isolante, à partir d’une nacelle « Dervaux ».
 Le M.A.G.  « Dervaux », se met en place à l’aide d’une perche
isolante, à partir du sol.
 Le M.A.G.  « S.A.E.E. », se met en place à l’aide d’un robot.
3,2Kg 3,5Kg 3Kg
  

Réseaux aériens HTA (Matériel Avifaune)
 Dispositifs pour la protection des oiseaux (D.P.O.) :

Ces tiges de polyamide peuvent être mises en place sous tension à distance.
Elles empêchent les oiseaux de se poser sur des armements HTA rigide
anciens.
Nombre Schéma
Dispositif Désignation (par armement) D’utilisation
NVR
DPO NR (nappe voûte rigide) 2
1, 2 ou 3
BP
DPO BP (bras horizontal) 1
BP 70-760
DPO TA Traverses 6
DPO IA Interrupteurs 12
aériens

 Dispositifs pour la protection des oiseaux (A.V.I.) :
Ce dispositif est composé

d’une, deux ou trois chandelles
b en nylon et vient se fixer sur un
L
étau possédant une vis à
anneau (permettant ainsi sa
fixation sous tension sur le
straverses entre chaque phase.
c
a b c Exemples
(mm) (mm) (mm) Désignation d’utilisation
AVI 1 sur IACM
AVI 1C 500
Etau court AVI 1C 1200 ou traverse d’ancrage
Capacité 110 115 140

110 x 100 AVI 1C 500
AVI 1C 500 AVI 2 sur BP ou BP / FR
AVI 3 sur NVR
Etau long AVI 1L 500

Capacité 145 175 200
145 x 160 AVI 1L 1200 ou traverse d’ancrage

 Dispositifs pour la protection des oiseaux (D.P.O. - T.R.) :

Ce dispositif est destiné aux armements rigides.
Il est fixé par l’intermédiaire d’une plaque entre la TR (tige renforcée et
l’armement).
Sur cette plaque, sont serties 2 branches en rond thermoformées, terminées par
des embouts en plastique.
La forme de l’ensemble incite les oiseaux à venir se poser sur les embouts.

 Dispositifs pour la protection des oiseaux (Spirale de dissuasion S.P.D.) :

Ce dispositif est destiné aux armements nappe voûte ; il peut être posé sous
tension.
Il est constitué d’un enroulement monté sur un collier à anneau.
Il interdit la pose de petits rapaces (faucons, crécerelles), sur la tête du support
équipé d’un armement nappe voûte.
les spirales se positionnent sur le conducteur central, de part et d’autre de la
pince d’alignement à environ 0,25m de celle-ci.
S.P.D. 60 (pour conducteurs en alliage d’aluminium S ≤ 60 mm2).
S.P.D. 230 (pour conducteurs en alliage d’aluminium S ≤ 230 mm2).
0,25m
0,25m

 Dispositifs pour la protection des oiseaux (Coiffe pour borne de

transformateur haut de poteau « H 61 ») :
Utilisable en 20 kV en zones de pollution 1 et 2.
Pont gainé
Capuchon
(épaisseur 4mm)
220mm
Cosse équerre
Qn 2 AU 54 G
4 profilés
d’appui
Φ 150mm
Cosse
CN 2 AU 54G

 Dispositifs pour la protection des oiseaux Lignes sur isolateurs

rigides( I.P.A. dispositif d’isolation pour protection de l’avifaune) :
Dispositif d’isolation des conducteurs et des masses pour armements rigides
NVR et BP pour conducteurs de diamètre compris entre 4 et 10 mm.
Sa mise en oeuvre peut être faite sous tension.
Composition :
Désignation Protection Protection de masses

de phases NVR BP
IPA 2O NVR C2 6 éléments de 0,70m 4 x 0,50m
IPA 2O NVR L2 12 éléments de 0,70m 4 x 0,50m
IPA 2O BP C2 6 éléments de 0,70m 2 x 0,50m
IPA 2O BP L2 12 éléments de 0,70m 2 x 0,50m
Désignation par :
 Un groupe de lettre IPA (Isolation Protection Avifaune)
 La tension du réseau en kV 20 kV)
 L’armement auquel il est destiné (NVR ou BP)
 La longueur des protections de phase (C pour 0,70m et L pour 1,40m)

 Dispositifs pour la protection des oiseaux (Perchoirs supérieurs et

inférieurs pour avifaune) :
A mettre en place sur lignes HTA, sous ou hors tension.
Les perchoirs supérieurs pourront être utilisés simples ou doubles selon le cas.
Perchoir supérieur : PS-L50.90

Perchoir inférieur : PI
Perchoir pour I.A.C.M. : P. I.A.C.M.

 Dispositifs pour la protection des oiseaux (B.A.R balise avifaune) :

Cette balise est utilisée pour diminuer les risques de collision des oiseaux
migrateurs avec les conducteurs aériens.
Mise en oeuvre tous les 15m (si l’on équipe une seule phase)
Mise en oeuvre tous les 45m (si l’on équipe les 3 phases)
La mise en place peut s’effectuer sous tension avec un robot, ou à la main
depuis une nacelle.
740gr
Désignation Section Couleur

BAR 34.75 R 34,4 à 75,5 Rouge
BAR 34.75 B 34,4 à 75,5 Blanc
BAR 93.148 R 93,3 à 148 Rouge
BAR 93.148 B 93,3 à 148 Blanc

 Dispositifs pour la protection des oiseaux (B.A.V balise avifaune) :

Cette balise est utilisée pour diminuer les risques de collision des oiseaux
migrateurs avec les conducteurs aériens.
Mise en oeuvre tous les 15m (si l’on équipe une seule phase)
Mise en oeuvre tous les 45m (si l’on équipe les 3 phases)
La mise en place peut s’effectuer sous tension à la main depuis une nacelle.
Il est préférable d’alterner les couleurs.
Désignation Conducteurs Couleur

BAV 34-38 B Aster 34,4 Blanc
BAV 34-38 R Canna, Phlox 37,7 Rouge
BAV 54-60 B Aster 54,6 Blanc
BAV 54-60 R Canna, Phlox 59,7 Rouge
BAV 75 B Aster 75,6 Blanc
BAV 75 R Canna, Phlox 75,5 Rouge
BAV 117 B Aster 117 Blanc
BAV 117 R Canna 116 Rouge
BAV 148 R Canna, Pastel 147 Rouge
BAV 228 R Canna 228 Rouge

Meca

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Meca

Transféré par

Droits d'auteur :

Formats disponibles

Sommaire

 Réseau aérien HTA (Définitions) pages 2 à 6

 Lignes principales et secondaires(doctrine constructive) pages 7 à 12

 Fonctions des supports pages 13 à 17

 Armements rigides pages 18 à 22

 Armements suspendus pages 23 à 27

 Isolé torsadé pages 28 à 30

 Nappes d’arrêts pages 31 à 32

 Dispositifs à allongement contrôlé (DAC) pages 33 à 35

 Isolateurs HTA rigide pages 36 à 37

 Isolateurs HTA suspendu pages 38 à 41

 Hauteurs règlementaires page 43

 Ordre d’idée des efforts de supports HTA page 44

 Mises à la terre page 45

 Masses anti-giratoire pages 51

 Matériel avifaune pages 52 à 60

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 1

Σ a13 + a23 + a33+ an3

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 2

 CANTON DE POSE (a):

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 3

 Si le paramètre P augmente, alors la tension mécanique T augmente et la flèche f

 Si le paramètre P diminue, alors la tension mécanique T diminue et la flèche f

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 4

Nota : La flèche médiane est toujours la flèche maximale.

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 5

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 6

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 7

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 8

2 Ligne principale 148 mm2 Aster 4 -3

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 9

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 10

Fonctions de support possibles

Armement nappe -voûte Armement en nappe-voûte

NV1 = nappe voûte (dont l’écartement entre 2 conducteurs de 1,50m )

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 11

Fonctions de support possibles

VRB Armement alterné

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 12

Fonction : AS (Arrêt Simple)

Utilisation : Tête de ligne (ligne principale et ligne secondaire)

Tenue mécanique du support :

Arrêt de canton Arrêt de canton

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 13

Fonction : AD (Arrêt Double) ; 1 AD = 2 AS.

Utilisation :  Lignes principales :Limite de canton (tous les 2kms ou

Tenue mécanique du support :

Résultante des efforts entre :

Arrêt de chacun des cantons Résultante des efforts

Arrêt de chacun des cantons

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 14

Utilisation :  Lignes principales :Limite de canton aux points bas

Tenue mécanique du support :

Résultante des efforts Arrêt de chacun des cantons

Arrêt de chacun des cantons Résultante des efforts

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 15

Utilisation :  Lignes secondaires :Points singuliers (points bas, angles

Tenue mécanique du support :

T1 # T2 T1 # T2

Résultante des efforts Résultante des efforts

© EDF/GDF SFP Domaine CAP/7685.matériel .doc.12/.2003 16

Utilisation :  Lignes suspendues : alignements, angles faibles (en

Tenue mécanique du support :

NW1er chiffreX2ème chiffre
