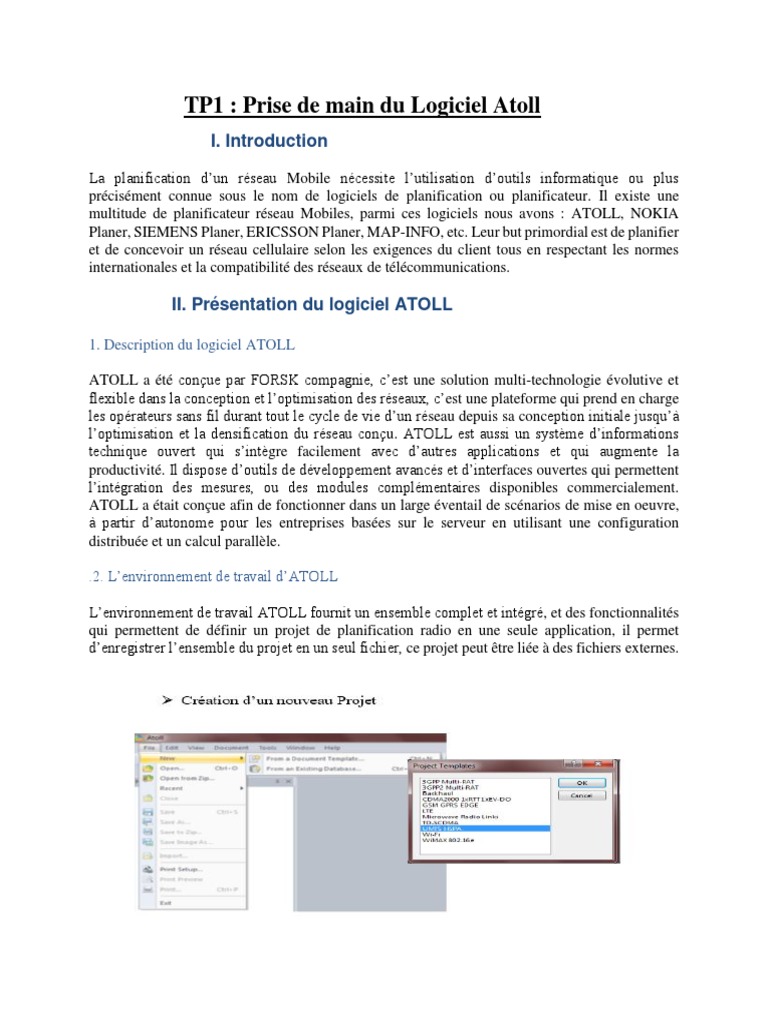

TP1 : Prise de main du Logiciel Atoll

I. Introduction
La planification d’un réseau Mobile nécessite l’utilisation d’outils informatique ou plus
précisément connue sous le nom de logiciels de planification ou planificateur. Il existe une
multitude de planificateur réseau Mobiles, parmi ces logiciels nous avons : ATOLL, NOKIA
Planer, SIEMENS Planer, ERICSSON Planer, MAP-INFO, etc. Leur but primordial est de planifier
et de concevoir un réseau cellulaire selon les exigences du client tous en respectant les normes
internationales et la compatibilité des réseaux de télécommunications.

II. Présentation du logiciel ATOLL

1. Description du logiciel ATOLL

ATOLL a été conçue par FORSK compagnie, c’est une solution multi-technologie évolutive et
flexible dans la conception et l’optimisation des réseaux, c’est une plateforme qui prend en charge
les opérateurs sans fil durant tout le cycle de vie d’un réseau depuis sa conception initiale jusqu’à
l’optimisation et la densification du réseau conçu. ATOLL est aussi un système d’informations
technique ouvert qui s’intègre facilement avec d’autres applications et qui augmente la
productivité. Il dispose d’outils de développement avancés et d’interfaces ouvertes qui permettent
l’intégration des mesures, ou des modules complémentaires disponibles commercialement.
ATOLL a était conçue afin de fonctionner dans un large éventail de scénarios de mise en oeuvre,
à partir d’autonome pour les entreprises basées sur le serveur en utilisant une configuration
distribuée et un calcul parallèle.

.2. L’environnement de travail d’ATOLL

L’environnement de travail ATOLL fournit un ensemble complet et intégré, et des fonctionnalités

qui permettent de définir un projet de planification radio en une seule application, il permet
d’enregistrer l’ensemble du projet en un seul fichier, ce projet peut être liée à des fichiers externes.
Une fois le choix du Réseau Mobile fait, cette fenêtre apparaitra :

 Document –Propriété

La projection Transverse universelle de Mercator (en anglais Universal Transverse

Mercator ou UTM) conforme de la surface de la Terre est souvent utilisé.
  Choisir WGS84 UTM Zone –Projection Zone 44 N ou autre

Vous aurez une fenêtre comme ceci

 Choisir GSM 900 URban ou n’importe quel GSM et insérer les émetteurs :

Puis les configurer avec les paramètres adéquats de dimensionnement en double cliquant
sur chaque émetteur
 Délimiter également la zone d’étude contenant nos émetteurs : dans Géo-Zone-Zone de
calcul-Click droit –dessiner un rectangle.

 Nous pouvons étudier la performance du système en utilisant l’outil de prédiction d’Atoll :

Click droit sur prédiction-Nouvelle prédiction –choisir Couverture par niveau de champs –
Clic OK-Critère-Seuil Global-Appliquer-Ok

Vous remarquerez qu’il ya désormais un sous onglet dans Prédiction

 Cliquer droit donc sur ce sous onglet dans prédiction et choisir calculer ;
