04031801

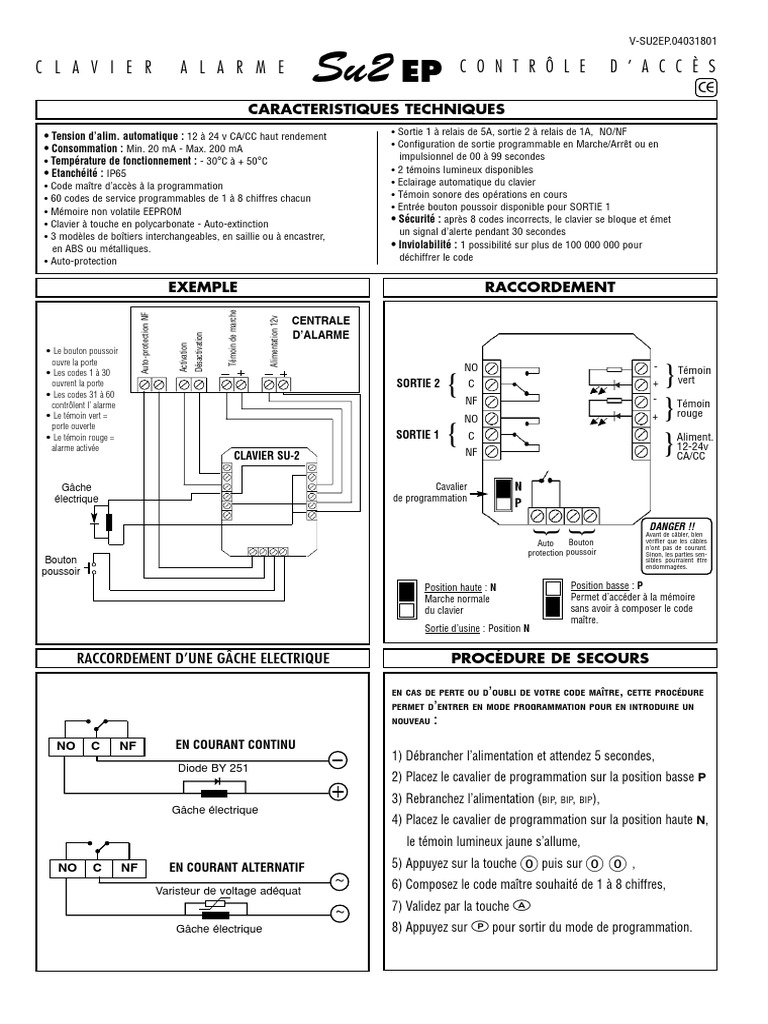

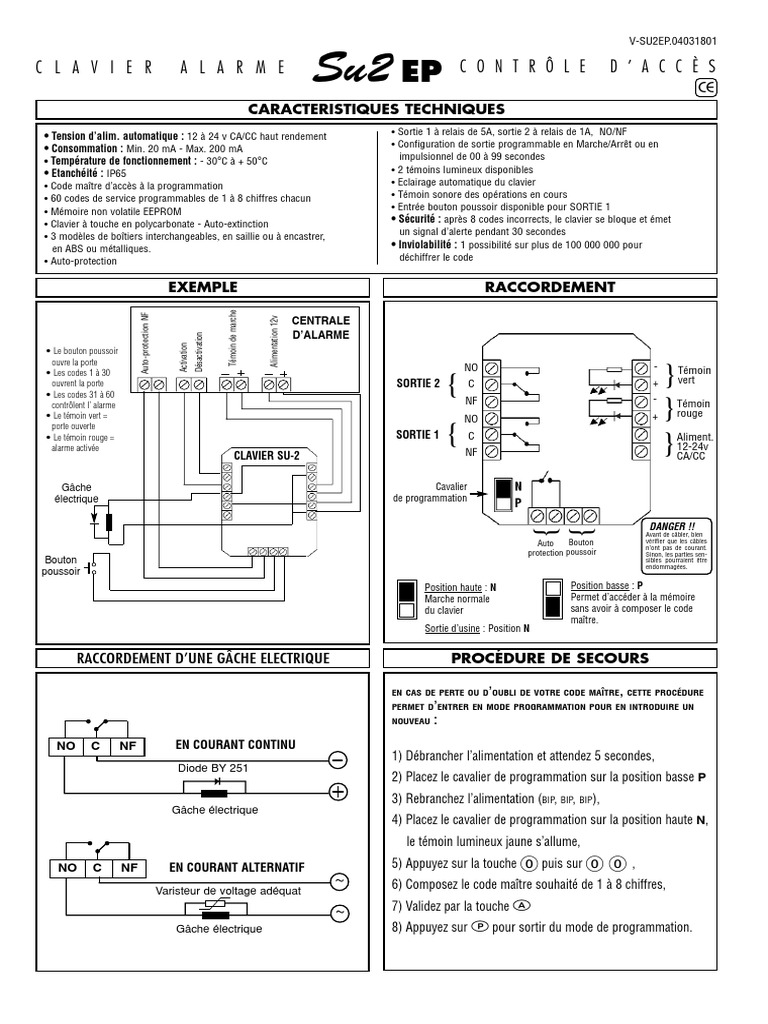

C L A V I E R A L A R M E Su2 EP C O N T R Ô L E D ’ A C C È S
CE
CARACTERISTIQUES TECHNIQUES
• Tension d’alim. automatique : 12 à 24 v CA/CC haut rendement • Sortie 1 à relais de 5A, sortie 2 à relais de 1A, NO/NF
• Consommation : Min. 20 mA - Max. 200 mA • Configuration de sortie programmable en Marche/Arrêt ou en
• Température de fonctionnement : - 30°C à + 50°C impulsionnel de 00 à 99 secondes
• Etanchéité : IP65 • 2 témoins lumineux disponibles
• Code maître d’accès à la programmation • Eclairage automatique du clavier
• 60 codes de service programmables de 1 à 8 chiffres chacun • Témoin sonore des opérations en cours
• Mémoire non volatile EEPROM • Entrée bouton poussoir disponible pour SORTIE 1
• Clavier à touche en polycarbonate - Auto-extinction • Sécurité : après 8 codes incorrects, le clavier se bloque et émet
• 3 modèles de boîtiers interchangeables, en saillie ou à encastrer, un signal d’alerte pendant 30 secondes
en ABS ou métalliques. • Inviolabilité : 1 possibilité sur plus de 100 000 000 pour
• Auto-protection déchiffrer le code
EXEMPLE RACCORDEMENT
Témoin de marche
Auto-protection NF
Alimentation 12v
CENTRALE
D’ALARME
Désactivation
Activation
• Le bouton poussoir
ouvre la porte
NO -
• Les codes 1 à 30
ouvrent la porte
• Les codes 31 à 60
SORTIE 2
{ C + { Témoin
vert
NF -
contrôlent l’ alarme
• Le témoin vert = NO + { Témoin
rouge
porte ouverte
• Le témoin rouge =
alarme activée
SORTIE 1 { NF
C
{ Aliment.
12-24v
CLAVIER SU-2 CA/CC
Gâche Cavalier
électrique de programmation
DANGER !!
{
{
Auto Bouton
Avant de câbler, bien
vérifier que les câbles
n’ont pas de courant.
protection poussoir Sinon, les parties sen-
Bouton sibles pourraient être
endommagées.
poussoir
Position haute : N Position basse : P
Marche normale Permet d’accéder à la mémoire
du clavier sans avoir à composer le code
maître.
Sortie d’usine : Position N
NO C NF EN COURANT CONTINU
1) Débrancher l’alimentation et attendez 5 secondes,
Diode BY 251
2) Placez le cavalier de programmation sur la position basse P
3) Rebranchez l’alimentation (BIP, BIP, BIP),
Gâche électrique
4) Placez le cavalier de programmation sur la position haute N,
le témoin lumineux jaune s’allume,
Appuyez sur puis sur Composez votre nouveau code maître de 1 à 8 chiffres
Exemple : 5823 Appuyez sur puis sur Composez Validez par et
Le témoin jaune s’éteint
(exemple : 18126) Appuyer sur puis sur et puis validez par
N° de code
{
* VOTRE CODE N°60 : Appuyer sur puis sur Composez votre code de 1 à 8 chiffres
(exemple : 057558) Appuyer sur puis sur et puis validez par
• Programmez votre temps d’impulsion de 01 à 99 secondes ou en Marche/Arrêt 00
Temps en secondes
* VOTRE SORTIE 1 : (exemple d’impulsion de 6 secondes) Composez puis
{ {
validez par
Marche/Arrêt
* VOTRE SORTIE 2 : (exemple : Marche/Arrêt) Composez puis validez par
Les codes 01 à 30 sont affectés à la SORTIE 1 - Les codes 31 à 60 sont affectés à la SORTIE 2
ATTENTION ! Lorsque vous avez terminé votre programmation, appuyez sur la touche P Le témoin lumineux jaune s’éteint.
EFFACEMENT DES CODES DE SERVICE UTILISATION QUOTIDIENNE
