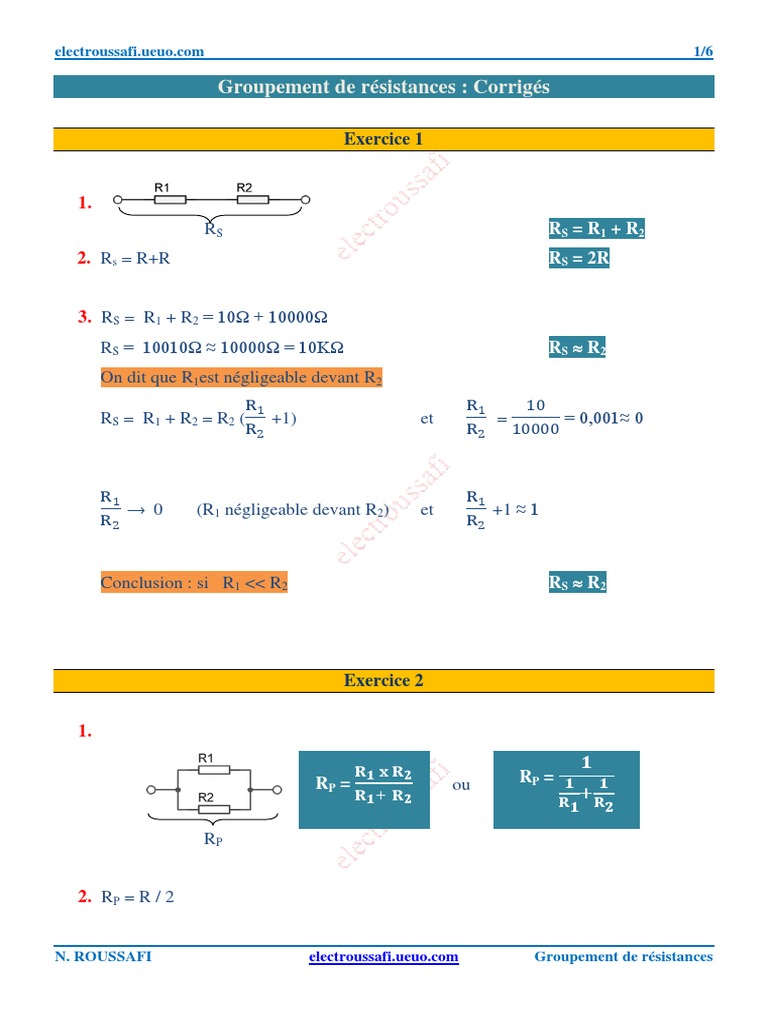

Groupement de résistances : Corrigés

Exercice 1

1.
RS RS = R1 + R2
2. Rs = R+R RS = 2R

3. RS = R1 + R2 = 10Ω + 10000Ω
RS = 10010Ω ≈ 10000Ω = 10KΩ RS  R2
On dit que R1est négligeable devant R2

RS = R1 + R2 = R2 ( +1) et = = 0,001≈ 0

→ 0 (R1 négligeable devant R2) et +1 ≈ 1

Conclusion : si R1 << R2 RS  R2

Exercice 2

1.

RP = ou RP =

RP

2. RP = R / 2

N. ROUSSAFI electroussafi.ueuo.com Groupement de résistances

electroussafi.ueuo.com 2/6

3. R1 < R2 on pose R2 = k R1 avec k>1

RP = = = R1

Puisque < 1 donc : RP < R2

On peut conclure que la résistance équivalente des résistances en parallèle est plus
petite que la plus petite des résistances en parallèle.

4. RP = Ω = 9,99Ω ≈10Ω = R1

RP = et R1 + R2  R2 (R1 négligeable devant R2)

d’où : RP  = R1

5.
On a un court-circuit.
On dit que la résistance R2 est court-circuitée.

R1 = 0 et : RP = =0

6.

R1 est un circuit ouvert.

R1 =  et : RP = = R2

N. ROUSSAFI electroussafi.ueuo.com Groupement de résistances

electroussafi.ueuo.com 3/6

Exercice 3

1. R1eq = R//R//R = (R-1 + R-1 + R-1 )-1 R1eq = R/3

2. R2eq = R//R//0 R2eq = 0
3. R3eq = R//R//(R+R) = (R-1 + R-1 + 2R-1 )-1 R3eq = 2R/5
4. R4eq = R + 2R//(R+R) = R + 2R//2R R4eq = 2R
5. R5eq = R + 2R//0//(R +R) R5eq = R
6. R6eq = R//R R6eq = R/2

Exercice 4

1. Figure 1

On a : R2 et R5 en série : R25 = R2 + R5 = 2k

R3 et R4 en série : R34 = R3 + R4 = 2k

On obtient le schéma suivant :

N. ROUSSAFI electroussafi.ueuo.com Groupement de résistances

electroussafi.ueuo.com 4/6

On a : R25 et R34 en parallèle R = R25 // R34 = = 1k

On obtient le schéma suivant :

RAB = R1 + R + R6 RAB = 3k

2. Figure 2

RAB = [R + (3R//6R) +R] // [3R + R] = [R + 2R + R] // 4R = 4R // 4R

RAB = 4Rx4R/(4R+4R) RAB = 2R

3. Figure 3
On fait les transformations suivantes :

N. ROUSSAFI electroussafi.ueuo.com Groupement de résistances

electroussafi.ueuo.com 5/6

Et ainsi de suite jusqu’à ce qu’on obtient à la fin le schéma suivant :

RAB = R

4. Figure 4
Il suffit de redessiner le schéma pour voir un peu plus clair.

On redessine encore le schéma, ce qui donne :

On obtient le schéma suivant :

N. ROUSSAFI electroussafi.ueuo.com Groupement de résistances

electroussafi.ueuo.com 6/6

RAB = R1 + R2//R3 + R7 = 1k + 0,5k + 1k RAB = 2,5k

5. Figure 5
RAB = RAC + RCD + RDB
RAC = R1
RCD = 0 (court-circuit)
RDB = R6
RAB = 1k + 0 +1k RAB = 2k
