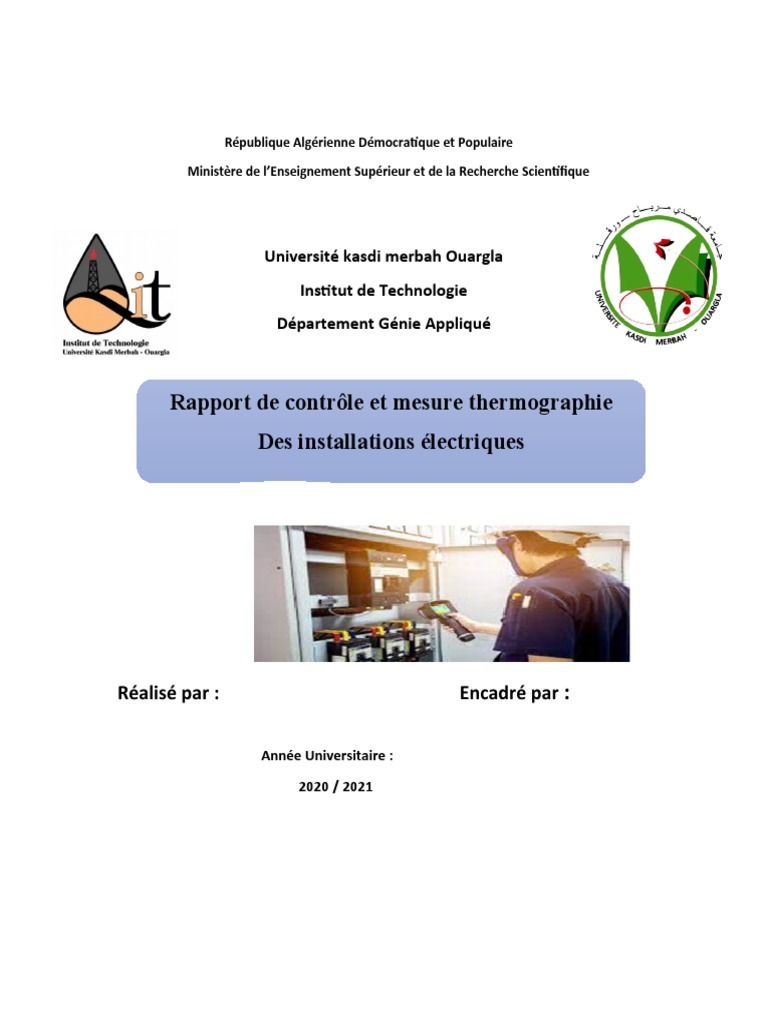

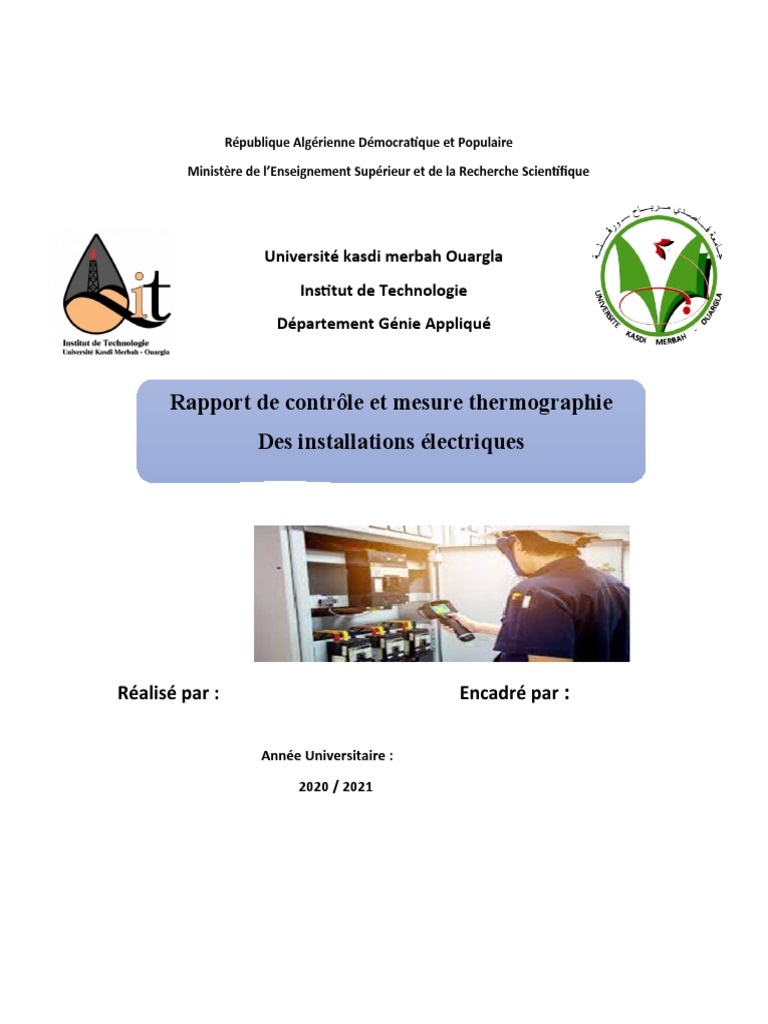

République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

Université kasdi merbah Ouargla

Institut de Technologie
Département Génie Appliqué

Rapport de contrôle et mesure thermographie

Des installations électriques

Réalisé par : Encadré par :

Année Universitaire :
2020 / 2021
Sommaire :
1 _ Introduction
2 _Qu’est-ce que la contrôle thermographie des
installations électrique ?
3 _ Les objectifs de contrôle et la mesure
thermographie des installations électrique.
4 _Accréditation pour réaliser le contrôle par
thermographie infrarouge.
5 _ Les exigences de contrôle thermographie des
installations électrique.
6 _ Comment fait le contrôle et la mesure par
thermographique des installations électriques.
7 _ Conclusion.
 1- Introduction :
La réglementation impose une vérification initiale et
périodique des installations électriques afin de prévenir
des incidents qui peuvent avoir de lourdes conséquences
sanitaires mais aussi économiques et écologiques.
Cependant, certaines anomalies restent indétectables à
l’œil nu et sont seulement visibles par une caméra
infrarouge. Le contrôle des installations électriques par
thermographie est aujourd’hui le meilleur moyen de
prévention contre les risques d’incendie d’origine
électrique.

2- Qu’est-ce que la contrôle

thermographie des installations
électrique ?
La thermographie infrarouge est une technique de
contrôle qui vise à mesurer des températures de surfaces
et leurs variations temporelles et spatiales. Cette
méthode, reconnue et approuvée par la FFSA (1), permet
de détecter des échauffements anormaux sur des
matériels ou installations en fonctionnement, indécelables
à l’œil nu et ainsi, de prévoir une maintenance corrective
et d’éventuels travaux.
La thermographie infrarouge appliquée aux installations
électriques permet d'évaluer l'état des organes électriques
d'une installation (transformateurs, armoires électriques,
machines…).
 3- Les objectifs de contrôle et la mesure
thermographie des installations
électrique :
La thermographie infrarouge mesure les températures de
surface et leurs variations. Ce contrôle réalisé sur des
installations en service, reconnu et approuvé par le FFSA,
décèle anomalies et échauffements anormaux (mauvaises
connexions, surcharges, etc.). L’inspection par
thermographie des bâtiments et des installations permet
ainsi de prévoir les interventions correctives et les
éventuels travaux :
La recherche des points anormalement chauds pouvant
être à l’origine d’un incendie ou d’un arrêt de la
production ;
La recherche des disparités thermiques sur les lignes de
production pour identifier les causes de
dysfonctionnement ;
L’analyse des origines d’échauffement ;
La préconisation des éventuelles mesures correctives et
préventives à mettre en place.
 4- Accréditation pour réaliser le contrôle
par thermographie infrarouge
Les compétences de experts, chargés notamment de
délivrer le certificat Q19 thermographie, sont attestées par
le certificat d’aptitude « Thermographie infrarouge ».
Celui-ci est délivré par le CNPP selon le référentiel APSAD
D19.

5- Les exigences de contrôle

thermographie des installations
électrique :
Le référentiel APSAD (2) D19 réalisé par le CNPP (3) établit
un cahier des charges pour la réalisation des contrôles
d'installations électriques par thermographie infrarouge.
De
plus, les compétences de l’opérateur intervenant doivent
être attestées par un certificat d'aptitude délivré par le
CNPP.
Un contrôle réalisé dans le cadre du D19 garantit :
Un opérateur qualifié ;
Une prestation réalisée selon un cahier des charges adapté
;
Un rapport d'intervention complet ;
La délivrance d'un certificat Q19 à destination de
l’assureur.
 6- Comment fait le contrôle et la mesure
par thermographique des installations
électriques :
La prestation est conduite par un intervenant titulaire du
certificat d’aptitude délivré par le CNPP. Elle comporte les
étapes suivantes :
 Contrôle des constituants de l’installation électrique
prévus au contrat, à l’aide d’une caméra thermique
étalonnée ;
 Analyse des points chauds des constituants, en tenant
compte, notamment de l’émissivité des matériaux
constituants ;
 Le cas échéant, confirmation des points chauds par
une mesure de température au contact ;
 Examen des conditions de fonctionnement électrique
des composants (importance des courants, présence
de charges électriques non linéaires, etc.) ;
 Enregistrement des images thermographiques et
visibles des constituants anormalement chauds ;
 Rédaction, si besoin, d'un document listant les actions
de priorité 1. Ce document contresigné par le client,
sera fourni immédiatement à l'issue de
l'intervention ,
  Rédaction d’un rapport de contrôle selon les
exigences du document APSAD D19, comprenant le
compte rendu de contrôle Q19,
 Envoi de ce document dans les 3 semaines suivant la
fin de l’intervention, en 2 exemplaires ou sous format
électronique non modifiable (ex : PDF).

7- Conclusion :
Le contrôle des installations électriques par thermographie
infrarouge est donc un élément essentiel de la prévention
des risques. Les moyens matériels et financiers nécessaires
sont dérisoires par rapport aux conséquences d'une panne
ou d'un incendie. De plus, certains établissements
hospitaliers ont fait le choix de former leur personnel à la
TIR et assurent eux-mêmes ces vérifications.

Références :
- Centre National de Prévention et Protection
- livre de thermographie infrarouge
-livre de contrôle électrique et maintenance

https://www.ebielectric.com

https://www.thermographie-q19.fr
