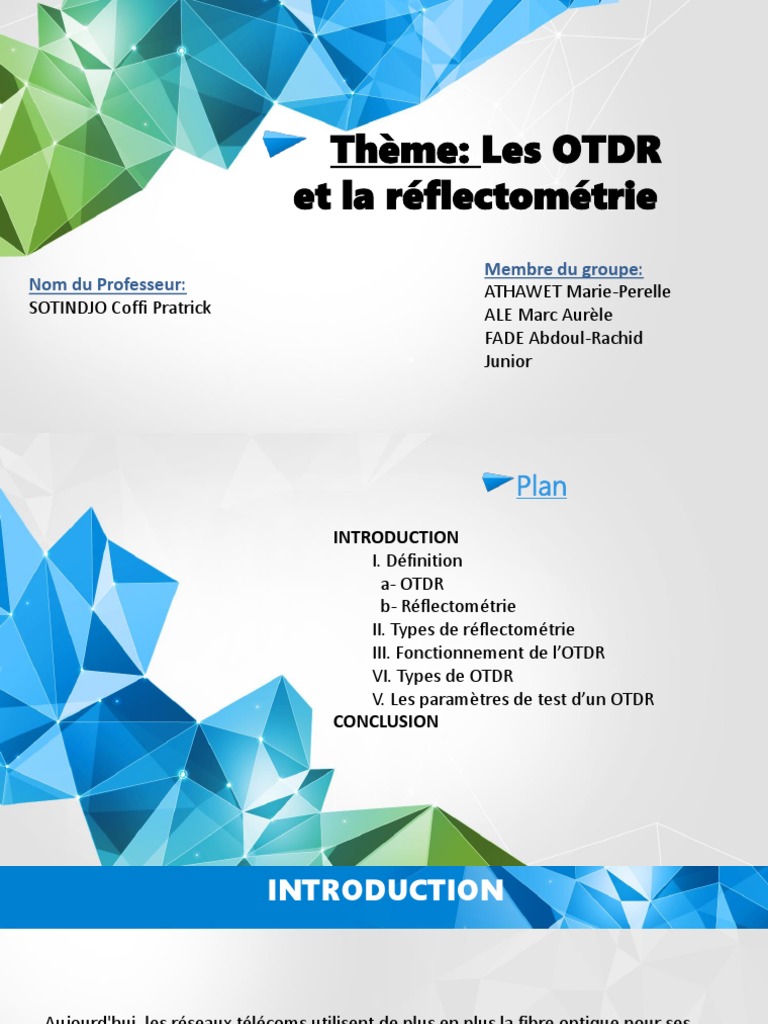

Thème: Les OTDR

et la réflectométrie
Membre du groupe:
Nom du Professeur: ATHAWET Marie-Perelle
SOTINDJO Coffi Pratrick ALE Marc Aurèle
FADE Abdoul-Rachid
Junior
 Plan
INTRODUCTION
I. Définition
a- OTDR
b- Réflectométrie
II. Types de réflectométrie
III. Fonctionnement de l’OTDR
VI. Types de OTDR
V. Les paramètres de test d’un OTDR
CONCLUSION
 INTRODUCTION

Aujourd'hui, les réseaux télécoms utilisent de plus en plus la fibre optique pour ses
besoins de transport de données. Cependant, la fibre optique qui est un support de
transmission doit être entretenu . C'est là qu'intervient l‘OTDR qui est un instrument qui
assure le dépannage et l'entretien des réseau télécoms en fibre optique . Qu'est un
réflectomètre optique et la réflectométrie?
 I. Définition
OTDR (Optical Time Domain
Reflectometer) est un instrument de test
utilisé pour caractériser, dépanner et
entretenir les réseaux de
télécommunication en fibre
optique. Il injecte des impulsions
lumineuses provenant d’un laser à travers
une fibre optique et analyse la lumière
réfléchie. On considère ces mesures
comme étant unidirectionnelles car la
lumière est insérée à une extrémité du lien
de fibre optique.
 I. Définition

La réflectométrie est une méthode de diagnostic qui repose sur le principe du radar. Un
signal de sonde est envoyé dans le système ou le milieu à diagnostiquer, ce signal se
propage selon les lois de propagation du milieu étudié et lorsqu'il rencontre
une discontinuité (d'impédance), une partie de son énergie est renvoyée vers le point
d'injection. L'analyse du signal réfléchi permet de déduire des informations sur le
système ou le milieu considéré. La réflectométrie est donc un moyen de contrôle non
destructif.
 II. Types de réflectométrie

La réflectométrie est utilisée principalement dans deux domaines: réflectométrie

temporelle (TDR) et fréquentielle (FDR).
Dans le domaine temporel (TDR), l’analyse des signaux réfléchis donne des informations
sur la composition du milieu et dans le domaine fréquentiel (FDR), c’est l’analyse de
l’onde stationnaire qui fournit ces informations.
 III. Fonctionnement de l’OTDR

Il injecte une série de pulses optiques dans

une fibre sous essai. Cette lumière parcourt
la fibre jusqu’à son extrémité puis est
réfléchie jusqu’à l’OTDR. En fonction de la
lumière dispersée et réfléchie, l’appareil
caractérise la fibre, ses connecteurs, ses
épissures et toutes autres imperfections. Le
résultat des mesures est affiché, entre
autres, sur un graphique montrant la
puissance de la lumière en fonction du
temps.
 VI. Types de OTDR

On distingue deux catégories principales : les réflectomètres de laboratoire et portables.

Un OTDR de laboratoire est très souvent un instrument avec de très bonnes spécifications
techniques mais utilisable principalement sur secteur et avec une portabilité limitée, tandis
qu’un OTDR portable, est un appareil léger fonctionnant sur batterie et conçu pour une
utilisation de terrain.
 V. Les paramètres de test d’un OTDR

Un paramétrage adapté à la tâche est essentiel en vue d’obtenir des mesures précises et
exactes. L’utilisation d’une fonctionnalité de tests automatiques peut suffire dans
certains cas, mais dans d’autres cas, il est nécessaire de configurer manuellement les
paramètres en fonction de la longueur, du type et de la complexité du réseau optique
testé. Ses paramètres sont :

• Largeur d’impulsion
Sa configuration détermine la durée de l’impulsion émise dans la liaison fibre optique.
Une largeur d’impulsion courte est généralement choisie pour les câbles plus courts, ce
qui permet d’optimiser la résolution.
 V. Les paramètres de test d’un OTDR

• Zones mortes
Lorsque la photodiode de l’OTDR est saturée par une interface hautement réflective
dans la liaison fibre optique, le temps de récupération de l’OTDR se traduit par une
distance juste après l’événement réflectif qu’on appelle zone morte, et qui est en fait
une portion du câble pour laquelle aucune donnée n’est disponible.

• Plage de distance
Le paramètre de plage de distance d’un réflectomètre contrôle la plage d’affichage de la
courbe OTDR à l’écran. Il permet surtout à l’OTDR de sélectionner les impulsions
appropriées en fonction de la distance totale du lien.
 V. Les paramètres de test d’un OTDR

• Durée moyenne des tests

On obtient en général des mesures plus exactes en calculant une moyenne de toutes les
répétitions d’un même test. Le même principe s’applique aux mesures de réflectométrie
optique. Des temps de moyennage plus longs, qui se traduisent par davantage de
répétitions du même test, permettront d’obtenir des mesures plus précises grâce au
meilleur rapport signal/bruit, mais qui seront plus longues à obtenir
CONCLUSION
