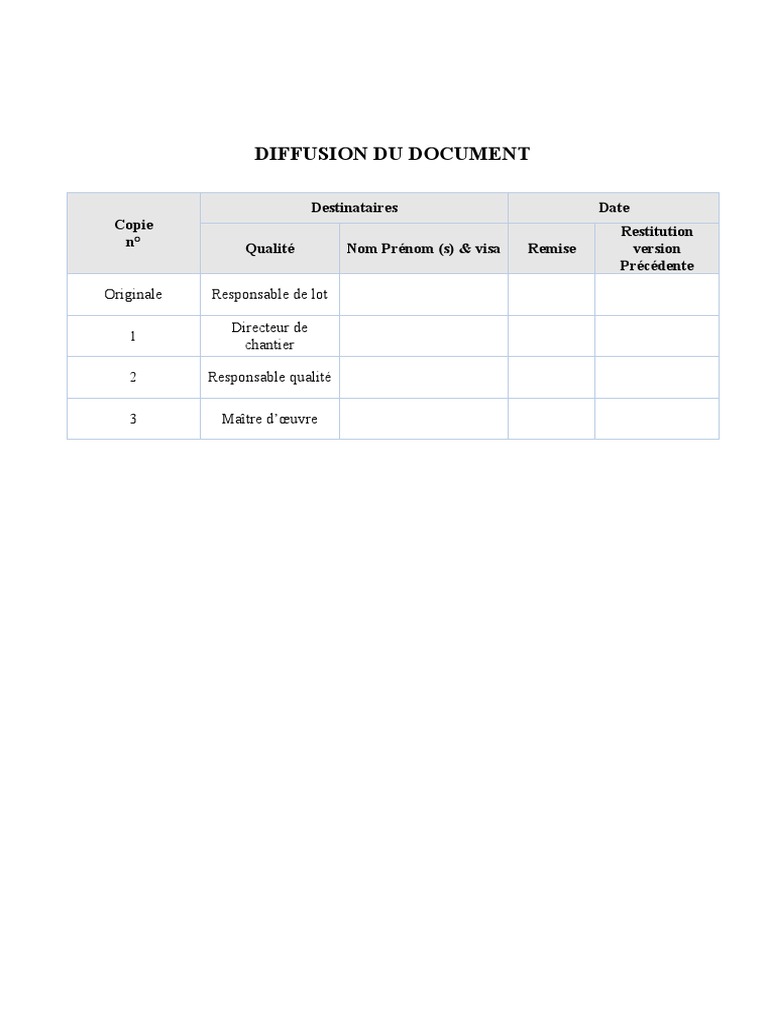

DIFFUSION DU DOCUMENT

Destinataires Date
Copie Restitution
n° Qualité Nom Prénom (s) & visa Remise version
Précédente

Originale Responsable de lot

Directeur de
1
chantier

2 Responsable qualité

3 Maître d’œuvre
1. Généralités

La présente procédure définit le mode de pose de le couverture de la charpente.

Elle détaille l’ensemble des opérations à exécuter et précise également les
moyens humains et matériels mobilisés pour mener à bien l’exécution des
travaux du projet de construction d’un Showroom pour le compte de Wessal
Bouregreg.

2. Moyens Matériels &Humains

2.1. Moyens matériels

Les moyens mis en œuvre pour assurer l’exécution de ces travaux sont :
- Grue
- Nacelle
- Corde de guidage
- Outillage
- Ligne de vie

2.2. Moyens humains

Les moyens humains déployés à ces travaux sont :

- Chefs de montage
- Manœuvres
- Animateur HSE
- Guideur
- Conducteur de la grue mobile

3. Mode d’exécution :
Le déroulement de l’opération suivra les étapes suivantes :

3.1. Précautions à prendre

 Réaliser la ligne de vie qui doit balayer toute la zone de travail

avant de commencer les travaux de pose.
 Coordonner avec les autres intervenants sur place pour éviter toutes
interférences.
 L’acheminement de la tôle et ses accessoires se fera à l’aide de la
grue.
 Les monteurs utiliseront les échafaudages pour accès à la hauteur
souhaitée
 Il sera réalisé un poste de soudure pour les opérations du soudage
sur site de montage
 Assurer les moyens de protections individuels aux charpentiers
durant la période des travaux.

3.2. Exécutions des travaux

Le montage de la couverture suivre les étapes suivantes :

 Pose de la tôle nervurée
 Pose de l’isolant thermique ROCK ACIER B NU 40
 Couche d’étanchéité ESTERDAN® FM 30 P ELAST
 Couche d’étanchéité GLASDAN® 40/GP ERF ELAST
Pour les relevées :
 EIF POLYKOTE
 Equerre de renfort EQUERRE ESTERDAN® 25
 Finition POLYDAN® 180-50 GP ELAST

La fixation de la tôle sur les profilés de la charpente métallique se fait par des
vis auto-perceuse et une rondelle d’étanchéité

Page 3|7
Recouvrement de la tôle :
 Transversal : 100 mm minimum entre bac acier .
 Longitudinal : 1 nervure opposée aux vents et pluie dominants.

4. CONTROLES
Les intervenants au contrôle du montage sont :
 Ingénieur travaux (interne)
 Directeur du chantier (interne)
 Responsable qualité (externe)
 BET (Extérieur)
5. RISQUES ET MESURES PREVENTIVES

Anomalies Mesures Solutions

préventives
La distribution des tôles Contrôler les implantations Démonter et remonter les
n’est pas respectée avant montage éléments concernés
QUALITE

Faible rigidité des éléments Réduire les manipulations Renforcer les soudures, et
assemblés d’éléments les vis concernés

Les tôles déformées Réception des tôles dès la Procéder au remplacement

livraison (peinture, qualités des éléments concernés
requises, sections)

Chute de hauteur à l’intérieur Utilisation de matériel de Prendre toutes les dispositions

SECURITE

ou l’extérieur du bâtiment protection collective efficace dans pour éliminer immédiatement le

toutes les phases du montage, risque
mise en place de moyens de
circulation et d’obturation des
trémies

Page 4|7
 Mécanisation des
approvisionnements de matériaux
Trouble Musculo-Squelettique
ou matériel (avec la grue de
chantier ou manitou…)

Utilisation du matériel sûr

Brûlure, risque mécanique, (chalumeaux, fer à souder, outils
risque électrique portatifs) conformes aux normes
en vigueurs et bien entretenus

Utilisation d’outils dotés de

système d’aspiration à la source
Eblouissement, Poussières et
ou dispositif permettant d’abattre
fumées
les poussières, masque lors des
soudures

6. ANNEXES

 Fiche de contrôle charpente métallique

Page 5|7
OUVRAGE : ……………………………………….. Date :……..…………
PARTIE D’OUVRAGE : ………………………………PLAN: ……………….…. N°:

POINTS SENSIBLES À CONTRÔLER O N NA Observations

CONTROLE VISUEL :

A) Contrôle de la Charpente métallique

1- Le dossier de fabrication est-il fourni ?

2- Implantation de futs des poteaux est-t-elle faite ?

3- Vérification des entre-axes des futs de poteaux

4- Vérification de la verticalité des poteaux

5- Vérification des croix des contreventements

6- Vérification de peinture de la charpente

7- Vérification des boulons

8- Vérification de soudure

9- La charpente est réceptionnée par le MOE ?

10- Vérification des nombres de pannes

11- Vérification de fixation des pannes

B) Contrôle de la tôle de couverture :

O : Oui N : Non
1- Vérification de la qualité de la tôle de couverture NA : Non

2- Vérification de système de fixation applicable

3- Vérification des recouvrements, jonctions et les bords de couverture

OBSERVATIONS :

CONTROLE INTERNE CONTROLE EXTERNE

DATE : …………………………………… DATE : ……………………………………
VISA : ……………………………………. VISA : …………………………………….

CONTROLE EXTERIEUR
DATE : ……………………………………
VISA : ……………………………………
