Chapitre II

Cours Module : Calcul des éléments secondaires en Béton Armé (CES) 2019/2020

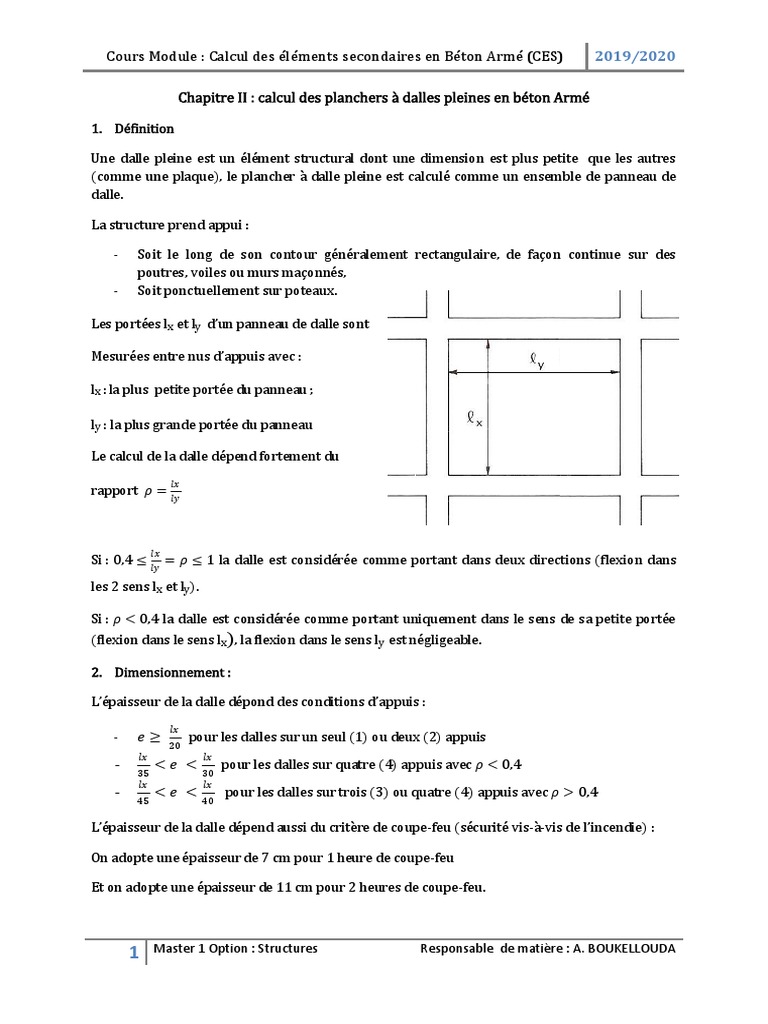

Chapitre II : calcul des planchers à dalles pleines en béton Armé
1. Définition
Une dalle pleine est un élément structural dont une dimension est plus petite que les autres
(comme une plaque), le plancher à dalle pleine est calculé comme un ensemble de panneau de
dalle.
La structure prend appui :
- Soit le long de son contour généralement rectangulaire, de façon continue sur des
poutres, voiles ou murs maçonnés,
- Soit ponctuellement sur poteaux.
Les portées lx et ly d’un panneau de dalle sont
Mesurées entre nus d’appuis avec :
lx : la plus petite portée du panneau ;
ly : la plus grande portée du panneau
Le calcul de la dalle dépend fortement du

𝑙𝑥
rapport 𝜌 = 𝑙𝑦
𝑙𝑥
Si : 0,4 ≤ = 𝜌 ≤ 1 la dalle est considérée comme portant dans deux directions (flexion dans
𝑙𝑦
les 2 sens lx et ly).
Si : 𝜌 < 0,4 la dalle est considérée comme portant uniquement dans le sens de sa petite portée
(flexion dans le sens lx), la flexion dans le sens ly est négligeable.
2. Dimensionnement :
L’épaisseur de la dalle dépond des conditions d’appuis :

𝑙𝑥
- 𝑒≥ pour les dalles sur un seul (1) ou deux (2) appuis
20
𝑙𝑥 𝑙𝑥
- < 𝑒 < 30 pour les dalles sur quatre (4) appuis avec 𝜌 < 0,4
35
𝑙𝑥 𝑙𝑥
- < 𝑒 < 40 pour les dalles sur trois (3) ou quatre (4) appuis avec 𝜌 > 0,4
45
L’épaisseur de la dalle dépend aussi du critère de coupe-feu (sécurité vis-à-vis de l’incendie) :
On adopte une épaisseur de 7 cm pour 1 heure de coupe-feu
Et on adopte une épaisseur de 11 cm pour 2 heures de coupe-feu.
1 Master 1 Option : Structures Responsable de matière : A. BOUKELLOUDA

3. Calcul des sollicitations dans les dalles
Si : 𝜌 < 0,4 la dalle travaille selon un seul sens (sens // lx), une flexion selon lx
Cas d’une dalle repose sur 4 appuis ( 𝜌 < 0,4 ) : la dalle sera calculée comme une poutre
isostatique
Pour une charge répartie sur la dalle (G et Q)
A l’ELU : qu = (1,35 G + 1,5 Q), G = 𝜌 𝑒 (𝜌 = 25 𝐾𝑁/𝑚3, e= épaisseur de la dalle)
M0 = qU x (lx) ²/8 moment dans une travée isostatique, mais l’appui simple n’existe pas donc la
dalle est semi-encastrée, alors on ferraille la dalle avec les moments corrigés suivants :
[0,75 à 0,85] M0 soit : 0,85 M0 en travée
[-0,3 à -0,5] M0 soit : - 0,4 M0 en appui

𝑀𝑔+𝑀𝑑
Mais dans ce cas reste à vérifier : 𝑀𝑡 + ≥ 1,25𝑀0
2
Avec : Mt = moment en travée ; M0 : moment max dans une travée isostatique
Mg et Md : les moments en valeurs absolue sur les appuis de gauche et de droite respectivement.
Cas d’une dalle reposant sur un seul coté : c’est le cas de la console (balcon)
 Pour une charge répartie (G et Q), on aura :
qlx 2
Mt = − ; 𝑉 = −𝑞𝑙𝑥
2
 Pour une charge concentrée
Mt = −Plx ; 𝑉 = −𝑃
En fin le moment global sera la superposition des deux moments (charge répartie + charge
qlx 2
concentrée) Mt = −( + Plx) ; 𝑉 = −(𝑞𝑙𝑥 + 𝑃)
2
Cas d’une dalle reposant sur deux appuis parallèles : c’est comme le cas d’une dalle sur
04 appuis ( 𝜌 < 0,4)
M0 = q L²/8
Mt = 0,85 M0
Ma = - 0,4 M0 et de vérifier la condition suivante :
𝑀𝑔 + 𝑀𝑑
𝑀𝑡 + ≥ 1,25𝑀0
2

Cas d’une dalle reposant sur deux (2) appuis perpendiculaires (𝜌 < 0,4) : c’est le même cas
de la console (balcon)
qlx 2
Pour une charge répartie Mt = − ; 𝑉 = −𝑞𝑙𝑥
2
Pour une charge concentrée Mt = −Plx ; 𝑉 = −𝑃

qlx 2
Le moment global Mt = −( + Plx) ; 𝑉 = −(𝑞𝑙𝑥 + 𝑃)
2
Si : 𝜌 > 0,4 la dalle travaille selon deux directions
On calcule les moments dans la dalle on la suppose qu’elle est articulée à son contour puis on
procède la correction des moments pour tenir compte de l’encastrement de la dalle sur ses
appuis.
Dalle articulée sur ces contours
Cas des charges réparties (G et Q)
La théorie des plaques minces fournie les équations différentielles) qui permettent de
déterminer les moments fléchissant dans une plaque mince. La flèche d’une plaque supportant
une charge répartie p est solution de l’équation
𝜕4 𝑢 𝜕4 𝑢 𝜕4 𝑢 𝑝
+2 2 2+ 2 = 𝐷
𝜕𝑥 4 𝜕𝑥 𝑦 𝜕𝑦
Avec :
u est la fléche de la dalle ;
p est charge sur la dalle ; pu = (1,35 G + 1,5 Q)
𝐸 𝑕3
D est la rigidité de la dalle , 𝐷 = (1 − 𝑣 2 )
12
Les moment sont alors donnés par :
𝜕2𝑢 𝜕2𝑢 𝜕2𝑢 𝜕2𝑢

𝑀0𝑥 = −𝐷 (𝜕𝑥 2 + 𝑣 𝜕𝑦 2 ) et 𝑀0𝑦 = −𝐷 (𝜕𝑦 2 + 𝑣 𝜕𝑥 2 )
La résolution de ces équations nécessite une intégration numérique et c’est pour cette raison
que la BAEL91/99 propose des méthodes approchées sous formes d’abaques.
Les expressions des moments sont donnés par :
𝑀0𝑥 = 𝜇𝑥 𝑝𝑙𝑥2 et 𝑀0𝑦 = 𝜇𝑦 𝑀0𝑥
Ou les coefficients 𝜇𝑥 et 𝜇𝑦 sont des fonctions du rapport des portées (𝜌 = 𝑙𝑥 𝑙𝑦) et du type
d’état limite considéré et le coefficient de poisson 𝑣, avec (v = 0 { l’ELU et v = 0,2 { l’ELS).

Cas d’une charge concentrée : on applique la méthode de Pigeaud (les abaques de Pigeaud)
Figure 7. Force localisée
La charge P est considérée comme appliquée uniformément au niveau du parement supérieur de

la dalle en béton après diffusion à travers un revêtement éventuel.
Les cotés de la surface rectangulaire de la surface d’application de la charge localisée, sont

supposées respectivement parallèles à lx et ly.
(axb) les dimensions de la charge ;
Pour une dalle chargée par une charge répartie q sur une surface rectangulaire centrée de coté a
selon lx et b selon ly, 𝑃 = 𝑞(𝑎𝑥𝑏)
𝑢 et 𝑣 sont les dimensions du rectangle d’impact au niveau du feuillet moyen de la dalle, avec :
𝑢 = 𝑎 + 𝑕 + 𝛹𝑕1
𝑣 = 𝑏 + 𝑕 + 𝛹𝑕1
Remarque : Absence de revêtement (h1 = 0) c.-à-d. 𝑢 = 𝑎 + 𝑕 , 𝑣 = 𝑏 + 𝑕
Avec : h est la hauteur de la dalle en béton
Et h1 est la hauteur du revêtement de sol
0,75 revêtement 𝑚𝑜𝑖𝑛𝑠 𝑟é𝑠𝑖𝑠𝑡𝑎𝑛𝑡

Ψ : coefficient dépond du type de revêtement : 𝛹 =
1 𝑝𝑜𝑢𝑟 𝑙𝑒 revêtement 𝑒𝑛 𝑏é𝑡𝑜𝑛
Les expressions des moments sont donnés par :
𝑀0𝑥 = 𝑃(𝑀1 + 𝑣𝑀2 ) et 𝑀0𝑦 = 𝑃(𝑣𝑀1 + 𝑀2 )
𝑙𝑥 𝑢 𝑣
M1 et M2 sont des coefficients donnés par les abaques de Pigeaud en fonction de (𝜌 = 𝑙𝑦 ) , 𝑙𝑥
et 𝑙𝑦

Par la suite les moments globaux seront la superposition des deux moments calculés
1 2 1 2
𝑀0𝑥 = 𝑀0𝑥 + 𝑀0𝑥 et 𝑀0𝑦 = 𝑀0𝑦 + 𝑀0𝑦
N.B : Lorsque la charge n’est pas centrée, on se ramène au cas de la charge centrée par une
superposition de cas de charge correspondant à des rectangle centrés chargés positivement ou
négativement par la même densité de charge.
Figure 8. Exemple de décomposition en cas d’une charge excentrée
Prise en compte de la continuité
Dans la réalité, les dalles en béton armé ne sont pas articulées sur leurs contours. On prend en
compte un moment d’encastrement, qui permet de diminuer dans une certaine mesure la valeur
des moments en travée déterminés pour la dalle articulée, selon (BAEL 91/99) :
- Les moments en travée peuvent être réduits de 15% à 25% au maximum par apport aux
moments de la dalle articulée, selon les conditions de continuité aux appuis ;
- Les moments d’encastrements (appuis) sur les grands cotés ont évalués au moins 40 {
50% du moment de la dalle articulée (𝑀0𝑥 ).
Les moments en travée :

𝑥,𝑦
𝑥,𝑦 0,85𝑀0 𝑝𝑜𝑢𝑟 𝑢𝑛𝑒 𝑡𝑟𝑎𝑣é𝑒 𝑑𝑒 𝑟𝑖𝑣𝑒
𝑀𝑡 = 𝑥,𝑦
0,75𝑀0 𝑝𝑜𝑢𝑟 𝑢𝑛𝑒 𝑡𝑟𝑎𝑣é𝑒 𝑖𝑛𝑡𝑒𝑟𝑚è𝑑𝑖𝑎𝑖𝑟𝑒
Les moments aux appuis :
𝑦 −0,3 𝑀0𝑥 𝑑𝑎𝑛𝑠 𝑙𝑒 𝑐𝑎𝑠 𝑑′ 𝑢𝑛 𝑎𝑝𝑝𝑢𝑖 𝑑𝑒 𝑟𝑖𝑣𝑒

𝑀𝑎𝑥 = 𝑀𝑎 =
−0,5 𝑀0𝑥 𝑑𝑎𝑛𝑠 𝑙𝑒 𝑐𝑎𝑠 𝑑 ′ 𝑢𝑛 𝑎𝑝𝑝𝑢𝑖𝑠 𝑖𝑛𝑡𝑒𝑟𝑚è𝑑𝑖𝑎𝑖𝑟𝑒
Donc la position du panneau de dalle est très importante voir la figure 9
- Les panneaux 1, 3, 7 et 9 sont des panneaux de rives selon x et y
- Les panneaux 2 et 8 sont des panneaux intermèdiaires selon x et de rives selon y
- Les panneaux 4 et 6 sont de rives selon x et intermèdiaires selon y
- Le paneau 5 c’est panneau intermèdiaire selon x et y.

Figure 9. La position des différents panneaux de dalles
Remarque : lorsque deux panneaux de dalles adjacents (ont un appui commun), on ferraille les
panneaux au niveau de cet appui avec la plus grande valeur des deux moments calculés dans les
deux panneaux considérés (voir figure 10).
fF
Figure 10. Exemple de valeurs pour les moments en travées et sur appuis
Efforts tranchants : les valeurs maximales de l’effort tranchant (sur appuis) sont données par :
Cas d’une charge repartie (G et Q) :
𝑃𝑙𝑥
𝑉𝑥 =
Si : 𝜌 < 0,4 2
𝑉𝑦 = 0
𝑃𝑙𝑥 𝑙 𝑦4
𝑉𝑥 =
2 𝑙 𝑥4 +𝑙 𝑦4
Si : 𝜌 ≥ 0,4
𝑃𝑙𝑦 𝑙 𝑥4
𝑉𝑦 =
2 𝑙 𝑥4 +𝑙 𝑦4

Cas d’une charge concentrée : dans le cas de la charge concentrée centrée P appliquée sur un
rectangle d’impact de dimensions a parallèlement à lx et b parallèlement à ly :
𝑃
𝑠𝑖: 𝑎 > 𝑏
2𝑎+𝑏
Au milieu de a : 𝑉= 𝑃
𝑠𝑖 ∶ 𝑎 < 𝑏
3𝑏
𝑃
𝑠𝑖: 𝑎 > 𝑏
3𝑎
Au milieu de b : 𝑉= 𝑃
𝑠𝑖 ∶ 𝑎 < 𝑏
2𝑏+𝑎
Dalles sur trois appuis : c’est un cas particulier des dalles, ici il faut appliquer la théorie des lignes
de rupture à partir de 45°
Théorie des lignes de rupture : Ils ont constaté expérimentalement que la ruine de la dalle { l’ELU
est accompagnée par de fissures (lignes de rupture), ces lignes sont constituées par des
diagonales { 45° partant des angles et se raccordant sur l’axe et pour les dalles appartenant à un
hourdis continu le périmètre de la dalle.
Les lignes de rupture permettent de comprendre comment les charges agissant sur la dalle se
distribuent sur les poutres latérales. Donc on aura des charges triangulaires sur les poutres
parallèles à la petite portée (lx) et des charges trapézoïdales sur des poutres parallèles à la
grande portée (ly).
𝑙𝑦
Cas : 𝑙𝑥 < (voir le mécanisme de rupture)
2
Les moments sont donnés par :
𝑞𝑙𝑥2 𝑙𝑦 2 3
𝑀0𝑥 = − 𝑞𝑙𝑥
2 3
𝑞𝑙𝑥3
𝑀0𝑦 =
6
𝑙𝑦
Cas : 𝑙𝑥 ≥ 2
(voir le mécanisme de rupture)
Les moments sont donnés par :
𝑞𝑙𝑦3
𝑀0𝑥 =
24
2
𝑞𝑙𝑦 𝑙𝑦 𝑞𝑙𝑦3
𝑀0𝑦 = 𝑙𝑥 − +
8 2 48
Reste à corriger les moments pour tenir compte
Des semi-encastrements :
𝑥,𝑦 𝑥,𝑦
𝑀𝑡 = 0,75 à 0,85 𝑀0
𝑥,𝑦
𝑀𝑎 = − 0,3 à − 0,5 𝑀0𝑥

Ferraillage des dalles :
Connaissant les moments maximaux dans les deux directions (x et y), le ferraillage est calculé
comme une poutre, en considérant une largeur de dalle de 1,0 ml ((b x e) m² = (1ml x e)m²),
dans les deux directions x et y à la flexion simple, on aura Ax et Ay.
Cas : 𝜌 < 0,4 dans ce cas on a uniquement une flexion selon lx, la flexion selon ly est négligeable
selon le BAEL91/99, il faut mettre les aciers de répartitions (Ar) dans cette direction, avec :
𝐴𝑡𝑥
𝐴𝑟 = 𝐴𝑦 = dans le cas d’une charge répartie
4
𝐴𝑡𝑥
𝐴𝑟 = 𝐴𝑦 = dans le cas d’une charge concentrée
3
Avec : Atx est la section choisie dans la direction x
Dispositions constructives :
𝑕
- Diamètre des barres : ∅ ≤ (h : épaisseur de dalle)
10
- Les armatures inférieures selon lx doivent être les plus proches de la sous face de
la dalle (voir figure 11).
Figure 11. Dispositions constructives
Condition de non fragilité
Pour :
𝑒 < 12 𝑐𝑚 𝑓𝑡28
𝐴𝑚𝑖𝑛
𝑥 = 0,23 𝑏 𝑑
𝜌 < 0,4 𝑓𝑒
Pour :
𝑒 ≥ 12 𝑐𝑚
𝐴𝑚𝑖𝑛
𝑥 = 𝜌0 𝑏 𝑒 Avec :
𝜌 < 0,4
𝜌0 : est le taux d’armatures (𝜌0 est le rapport de volume des aciers à celui du béton) défini de la
façon suivante :
0,0012 s’il s’agit de ronds lisses (FeE215 ou FeE235)

0,0008 s’il s’agit de barres de HA FeE400 ou de TS ∅ > 6 mm
0,0006 s’il s’agit de barres de HA FeE500 ou de TS ∅ ≤ 6 mm
Pour :
(3 − 𝜌)
𝑒 ≥ 12 𝑐𝑚 𝐴𝑚𝑖𝑛
𝑥 = 𝜌0 𝑏𝑒
2
𝜌 > 0,4
𝐴𝑚𝑖𝑛
𝑦 = 𝜌0 𝑏 𝑒
Espacements des armatures dans les dalles : l’écartement des barres dépond de type de
fissuration :
- Lorsque la fissuration est considérée peu nuisible (peu préjudiciable), l’écartement

maximal des barres d’une même nappe est donné par BAEL 91/99 (A.8.2, 42) :
Directions Charges réparties Charges concentrées

La plus sollicitée (// Min (3 e, 33cm) Min (2 e, 25cm)
lx)
La moins sollicitée Min (4 e, 45cm) Min (3 e, 33cm)
(//ly)
Pour la fissuration nuisible (FN) et la fissuration très nuisible (FTN), on adopte les valeurs
suivantes:
FN Min (2 e, 25cm)
FTN Min (1.5 e, 20cm)
Armatures d’âmes (armatures de l’effort tranchant)
Il n’est pas nécessaire de prévoir des armatures d’âmes si :
- La dalle est bétonnée sans reprise de bétonnage dans son épaisseur ;

- La contrainte tangente vérifie.
𝑉𝑢 𝑓𝑐28
𝜏𝑢 = ≤ 0,07
𝑏. 𝑑 𝛾𝑏
Avec : b = 1ml (une bande de 1 ml de largeur)
d : la hauteur utile (d = e – c) , avec (c : l’enrobage de béton).
Dans le cas ou la contrainte tangente est supérieure à la limite, il est préférable de

redimensionner pour satisfaire l’équation :
𝑉𝑢
𝑑≥
𝑓𝑐28
0,07 𝛾
𝑏

Si cette solution n’est pas envisageable, on placera des aciers transversaux comme dans
une poutre. Dans tous les cas, la contrainte de cisaillement conventionnelle est limitée à (BAEL
(A.5.2, 3)) :
- Min (0.2 fc28/𝛾𝑏 , 5 MPa) k pour la FPN,

- Min (0.15 fc28/𝛾𝑏 , 4 MPa) k pour la FN ou la FTN
Ou’ k = Min (10 h/3, 1) (h en mètre).
Vérification au poinçonnement (BAEL A.5.2, 42)
Il y ‘a lieu de vérifier le poinçonnement d’une dalle sous l’effet d’une charge localisée donc il faut
vérifier la condition suivante :
𝑄𝑈 ≤ 0,045 𝑕 𝑈𝑐 𝑓𝐶28 /𝛾𝑏
Avec h : l’épaisseur de la dalle pleine.
Qu : valeur de calcul, { l’état limite ultime, de la charge localisée
Uc : périmètre du rectangle d’impact (u xv) au niveau du feuillet moyen de la dalle (voir figure
7), avec : Uc = 2 (u + v)
𝑢 = 𝑎 + 𝑕 + 𝛹𝑕1
𝑣 = 𝑏 + 𝑕 + 𝛹𝑕1
𝛾𝑏 ∶ En général égal à 1,5
N.B : lorsque le revêtement est absent (h1 = 0), on aura :
𝑢 =𝑎+𝑕
𝑣 =𝑏+𝑕
Dalles avec ouvertures et trémies
On dispose de part et d’autre des ouvertures, dans les deux directions, une section d’acier
équivalente à celle coupée. La longueur des barres de renfort est (𝑎 + 𝑏 + 2𝑙𝑠 ), ou a et b sont les
dimensions de la trémie.
40 ∅ 𝑝𝑜𝑢𝑟 𝑙𝑒𝑠 𝐻𝐴
𝑙𝑠 : La longueur de scellement 𝑙𝑠 =
50 ∅ 𝑝𝑜𝑢𝑟 𝑙𝑒𝑠 𝑅𝐿

Figure 12. La longueur des barres de renfort
Transmission des charges de planchers aux poutres
Pour les panneaux reposant sur deux cotés dont (𝜌 < 0,4), les charges du plancher se
transmettent sur les deux cotés porteurs. Dans ce cas les poutres parallèles à ly forment
les appuis de la dalle (on aura des charges réparties sur les poutres // ly).
La charge équivalente transmise du plancher pour le calcul du moment (M)

𝑞 𝑙𝑥
et de l’effort tranchant (V) est donnée par : 𝑃𝑀 = 𝑃𝑉 =
2
Dans le cas des panneaux reposant sur leurs quatre cotés dont (𝜌 ≥ 0,4), les charges appliquées
se transmettent sur chaque coté de la manière suivante (théorie des lignes de rupture) :
Cas des planchers constitués d’une dalle associée { des poutres secondaires et Principales

Figure 13. Plancher associe à des poutres principales et secondaires
On va faire le bilan de charge suivant :
-chaque élément (poutre) supporte les charges qui agissent directement sur elle (son poids
propre (g0 = 𝛾𝑏 . 𝑏. 𝑕) et l’effet de la surcharge d’exploitation (Q0 = Q.b)), ainsi que celles qui lui
sont transmise par les éléments qu’elle supporte (charge transmise du plancher).
-toute poutre transmet { l’élément qui lui sert d’appui (poutre ou poteau) une charge concentrée
(somme des valeurs absolue des efforts tranchants aux nus de gauche et de droite de l’appui).
Pour le calcul pratique, les charges triangulaires et trapézoïdales sont remplacées par des
charges uniformes équivalentes par unité de longueur qui produisent les mêmes effets (même
moment et même effort tranchant).
Cas d’une charge trapézoïdale sur les poutrelles
𝜌 𝑙 𝑥𝑔
𝑔=
𝑙𝑦
𝜌 𝑙
𝑑 = 𝑥𝑑
𝑙𝑦
La charge uniforme équivalente Pour le calcul de
l’effort tranchant est donnée par :

𝑞 𝜌𝑔 𝜌𝑑
𝑃𝑉 = [ 1− 𝑙𝑥𝑔 + 1 − 𝑙 ]
2 2 2 𝑥𝑑
La charge uniforme équivalente Pour le calcul du moment fléchissant est donnée par :
𝑞 𝜌𝑔2 𝜌𝑑2
𝑃𝑀 = [ 1− 𝑙𝑥𝑔 + 1 − 𝑙 ]
2 3 3 𝑥𝑑
Cas des charges triangulaires
1- La charge en dent de scie peut être remplacée par une charge uniforme.
La charge uniforme équivalente dans ce cas pour deux cotés :

2
𝑞 𝑙𝑥𝑖
𝑃𝑀 = 𝑃𝑉 = .
2 𝑙𝑥𝑖
La charge uniforme équivalente dans ce cas pour un seul coté :
2
𝑞 𝑙𝑥𝑖
𝑃𝑀 = 𝑃𝑉 = .
4 𝑙𝑥𝑖
2-Charge triangulaire dans une travée
Cas de deux cotés (voir figure) Cas d’un seul coté (voir figure)
2 1
𝑃𝑀 = 𝑞𝑙𝑥 𝑃𝑀 = 𝑞𝑙𝑥
3 3
1 1
𝑃𝑉 = 𝑞𝑙𝑥 𝑃𝑉 = 𝑞𝑙𝑥
2 4

N.B : les poutres principales supportent aussi les charges concentrées dues aux actions des
poutrelles (réactions des poutres secondaires sur les poutres principales) (voir sur la figure).
Etat limite de déformation (BAEL B.6.5, 1)
L’article B.6.5,1 précise les conditions { vérifier pour ne pas avoir { faire une vérification sur les
flèches limites pour les poutres. Les trois conditions à vérifier sont :
𝑀𝑡
𝑕 ≥ 𝑀𝑎𝑥 [1 16 ; ]𝑙
10𝑀0
4,2𝑏0 𝑑
𝐴𝑠𝑥 ≤
𝑓𝑒
𝑙 ≤8𝑚
Avec fe en MPa, Mt est le moment en travée, M0 le moment en travée de la travée isostatique de

référence et l la portée.
Si ces conditions n’étaient pas vérifiées, le calcul de flèche est indispensable.
Pour le cas des dalles : L’article B.7.5 précise les conditions { vérifier :
𝑀𝑡𝑥
𝑕 ≥ 𝑀𝑎𝑥 [3 80 ; ]𝑙 𝑥
20𝑀0𝑥
2𝑏𝑑
𝐴𝑠𝑥 ≤
𝑓𝑒
Avec, b = 1 ml, et fe en MPa et d la hauteur utile (d = e – c) (c : l’enrobage de béton)
Mtx est le moment en travée dans l direction x (petites portées), M0x le moment en travée de la
dalle articulée de référence et lx la petite portée.
Si ces conditions n’étaient pas vérifiées, le calcul de flèche est indispensable.
Les flèches limites :
Pour les éléments reposant sur deux ou plus (poutre et dalle), les flèches sont limitées à :

𝑙
𝑠𝑖 𝑙𝑎 𝑝𝑜𝑟𝑡𝑒é 𝑙 ≤ 5 𝑚
500
𝑙
+ 0,005 𝑠𝑖 𝑙 > 5 𝑚
1000
𝑙
𝑐𝑜𝑛𝑠𝑜𝑙𝑒 ∶ 𝑙 ≤ 2,0 𝑚
250
Ou la flèche et la portée sont exprimées en mètre.
Aciers transversaux
Pour les poutres de hauteur h on limite le diamètre des aciers transversaux à :
𝑕 𝑏0
∅𝑡 ≤ 𝑀𝑖𝑛 ( ; ∅𝑙 ; )
35 10
Ou b0 est largeur de l’âme.
Arrêt des barres
Lorsque les trois conditions suivantes sont réunies : q < g, les charges sont réparties et les
moments sur appuis sont pris à leur valeur absolue minimale, il est alors possible de déterminer
de façon forfaitaire la longueur des chapeaux et l’arrêt des barres (voir figure 14).
Figure 14. Arrêt des barres forfaitaires
Cas N°2 : lorsque Q > G, on ne peut pas procéder à un arrêt des barres forfaitaire. Dans
ce cas, on détermine l’arrêt des barres graphiquement en traçant la courbe enveloppe
des moments fléchissant correspondante aux différentes combinaisons (par la méthode
de Caquot).
1- Mg et Md maximaux (CCC) (1èr cas)
2- Mt maximum (DCD) (2ème cas)
3- Mt minimum (CDC) (3ème cas)
A l’ELU : C = 1,35 G +1,5 Q et D = 1,35 G

A l’ELS : C = G + Q et D=G

Quelques Exercices du chapitre à Traiter :
Exercice 1
On donne le plancher en dalle pleine de la figure ci-dessous. On demande de :
- Tracer les lignes de rupture de la dalle D2 (en mentionnant les distances sur schéma), et
montrer les charges sur chaque appui.
- Calculer les sollicitations maximales ({ l’ELU), dans le panneauD1.
- Déduire (sans calculer les sollicitations dans D2) le panneau le plus défavorable (D1 ou D2).
Argumenter.
- Ferrailler la dalle D1 (fissuration nuisible).
- Modéliser les poutres P1 et P1 (schéma complet distances + charges).
- Calculer la charge ({ l’ELU) transmise du plancher { P1 (pour le calcul de M).
- calculer la charge ({ l’ELU) reprise par P2 (pour le calcul de M).
On donne : Dalle e = 20 cm ; G1 = 2KN/m² (charge supplémentaire fixe sur la dalle) ; Q = 6 KN/m².
Toutes les distances sont entre nus des poutres. Les poutres solidaires aux poteaux sont de
40*40.
Les autres poutres sont de 30*30. Les poteaux sont de 40*40. On néglige le poids du garde-corps.
Exercice 2
Soit à calculer les éléments du plancher à dalle pleine de la figure ci-dessous. On demande de :
- Trouver les schémas de rupture des panneaux D1, D2, D3 et D4

- Calculer les moments maximaux dans les différents panneaux ({ l’ELU)
- Ferrailler le panneau D1 { l’ELU et faire le schéma de ferraillage
- Donner les schémas statiques des poutres P1 et P2
- Déterminer la charge reprise par la poutre P2 { l’ELU
- Déterminer les sollicitations max dans P2
- Evaluer la charge ponctuelle transmise entre P1 et P2

Données : Epaisseur de la dalle e = 30 cm ; Q = 4,5 KN/m² ; les poutres associées aux

poteaux (40*50) cm² ; les autres poutres (40 *40) cm²
Exercice 3
-tracer les lignes de rupture dans les différents panneaux de dalle.
- calculer Ma max, Mt max , ({ l’ELU) et Vmax dans les panneaux D1, D2 et D3 (dans le sens principal).
- ferrailler la dalle en travée.
- donner les schémas statiques de P1 et P2 (schéma complet (charges + distances)).
- calculer la charge transmise du plancher { P1 ({ L’ELU) pour le calcul de M.
- calculer la charge totale sur P1 { l’ELU.
- calculer la charge transmise du plancher { P2 { l’ELU pour le calcul de V.
- calculer la charge totale sur P2 { l’ELU.
On donne : Dalle e= 25 cm ; G1 = 8 KN/m² (charge fixe sur la dalle) ; Q = 5 KN/m²
Toutes les distances sont entre axes. Les poutres sont de 30*35 ; les poteaux de 35*35

Exercice 4
-Tracer les lignes de rupture de la dalle D1 (schéma complet (distances + charges)).
- Calculer les moments maximaux en travées ({ l’ELU) dans le panneau D2 (sens défavorable).
- Modéliser les poutres P1 et P2 (schéma complet distances + charges).
- Calculer la charge ({ l’ELU) reprise par P1 (pour le calcul de M).
- Calculer le moment maximal en travée dans la poutre P1 ({ l’ELU).
- Ferrailler la poutre P1 au niveau de la travée.
On donne : Dalle e= 20 cm ; Q= 6KN/m². Toutes les distances sont entre nus des poutres. Les
poutres solidaires aux poteaux sont de 30*35, les autres poutres sont de 20*30. Les poteaux
30*40. La charge transmise entre P1 et P2 est estimée à 60 KN.
N.B : Prendre Pour tous les Exercices Fc28 = 25 MPa ; FeE400

Références bibliographiques
1. Jean Perchat & Jean Roux, Pratique du BAEL 91 cours avec exercices corrigés (deuxième
édition)
2. Olivier GAGLIARDINI IUP Génie Civil et Infrastructures, UJF-GRENOBLE I
3. S. Multon, Béton Armé Eurocode 2
4. J. Perchat, Béton Armé (Tome 1, Tome 2 et Tome 3)
5. Pascal Legrand (1995), Cours de Béton Armé Suivant les règles BAEL 91/99
6. Albert FUENTES, Calcul pratique des ossatures de bâtiments en béton armé (bâtiments
courants – bâtiments de grande hauteur)
7. H. RENAUD, J.LAMIRAULT, Précis de calcul béton armé (Applications)
8. Documents techniques réglementaires, DTR B.C.2.2, Charges permanentes et charges
d’exploitation, centre National de recherche appliquée en Génie parasismique CGS, 1988.

Chapitre II

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Chapitre II

Transféré par

Droits d'auteur :

Formats disponibles

Cours Module : Calcul des éléments secondaires en Béton Armé (CES) 2019/2020

Chapitre II : calcul des planchers à dalles pleines en béton Armé

La structure prend appui :

Les portées lx et ly d’un panneau de dalle sont

Mesurées entre nus d’appuis avec :

lx : la plus petite portée du panneau ;

ly : la plus grande portée du panneau

Le calcul de la dalle dépend fortement du

les 2 sens lx et ly).

L’épaisseur de la dalle dépond des conditions d’appuis :

L’épaisseur de la dalle dépend aussi du critère de coupe-feu (sécurité vis-à-vis de l’incendie) :

On adopte une épaisseur de 7 cm pour 1 heure de coupe-feu

Et on adopte une épaisseur de 11 cm pour 2 heures de coupe-feu.

1 Master 1 Option : Structures Responsable de matière : A. BOUKELLOUDA

3. Calcul des sollicitations dans les dalles

Pour une charge répartie sur la dalle (G et Q)

A l’ELU : qu = (1,35 G + 1,5 Q), G = 𝜌 𝑒 (𝜌 = 25 𝐾𝑁/𝑚3, e= épaisseur de la dalle)

[0,75 à 0,85] M0 soit : 0,85 M0 en travée

[-0,3 à -0,5] M0 soit : - 0,4 M0 en appui

Avec : Mt = moment en travée ; M0 : moment max dans une travée isostatique

 Pour une charge répartie (G et Q), on aura :

 Pour une charge concentrée

Ma = - 0,4 M0 et de vérifier la condition suivante :

2 Master 1 Option : Structures Responsable de matière : A. BOUKELLOUDA

Pour une charge concentrée Mt = −Plx ; 𝑉 = −𝑃

Si : 𝜌 > 0,4 la dalle travaille selon deux directions

Dalle articulée sur ces contours

Cas des charges réparties (G et Q)

u est la fléche de la dalle ;

p est charge sur la dalle ; pu = (1,35 G + 1,5 Q)

Les moment sont alors donnés par :

𝜕2𝑢 𝜕2𝑢 𝜕2𝑢 𝜕2𝑢

Les expressions des moments sont donnés par :

𝑀0𝑥 = 𝜇𝑥 𝑝𝑙𝑥2 et 𝑀0𝑦 = 𝜇𝑦 𝑀0𝑥

3 Master 1 Option : Structures Responsable de matière : A. BOUKELLOUDA

Figure 7. Force localisée

La charge P est considérée comme appliquée uniformément au niveau du parement supérieur de

Les cotés de la surface rectangulaire de la surface d’application de la charge localisée, sont

(axb) les dimensions de la charge ;

Remarque : Absence de revêtement (h1 = 0) c.-à-d. 𝑢 = 𝑎 + 𝑕 , 𝑣 = 𝑏 + 𝑕

Avec : h est la hauteur de la dalle en béton

Et h1 est la hauteur du revêtement de sol

0,75 revêtement 𝑚𝑜𝑖𝑛𝑠 𝑟é𝑠𝑖𝑠𝑡𝑎𝑛𝑡

Les expressions des moments sont donnés par :

𝑀0𝑥 = 𝑃(𝑀1 + 𝑣𝑀2 ) et 𝑀0𝑦 = 𝑃(𝑣𝑀1 + 𝑀2 )

4 Master 1 Option : Structures Responsable de matière : A. BOUKELLOUDA

Figure 8. Exemple de décomposition en cas d’une charge excentrée

Prise en compte de la continuité

Les moments en travée :

Les moments aux appuis :

𝑦 −0,3 𝑀0𝑥 𝑑𝑎𝑛𝑠 𝑙𝑒 𝑐𝑎𝑠 𝑑′ 𝑢𝑛 𝑎𝑝𝑝𝑢𝑖 𝑑𝑒 𝑟𝑖𝑣𝑒

Donc la position du panneau de dalle est très importante voir la figure 9

- Les panneaux 1, 3, 7 et 9 sont des panneaux de rives selon x et y

- Les panneaux 2 et 8 sont des panneaux intermèdiaires selon x et de rives selon y

- Les panneaux 4 et 6 sont de rives selon x et intermèdiaires selon y

- Le paneau 5 c’est panneau intermèdiaire selon x et y.

5 Master 1 Option : Structures Responsable de matière : A. BOUKELLOUDA

Figure 9. La position des différents panneaux de dalles

Cas d’une charge repartie (G et Q) :

6 Master 1 Option : Structures Responsable de matière : A. BOUKELLOUDA

Les moments sont donnés par :

Les moments sont donnés par :

Reste à corriger les moments pour tenir compte
