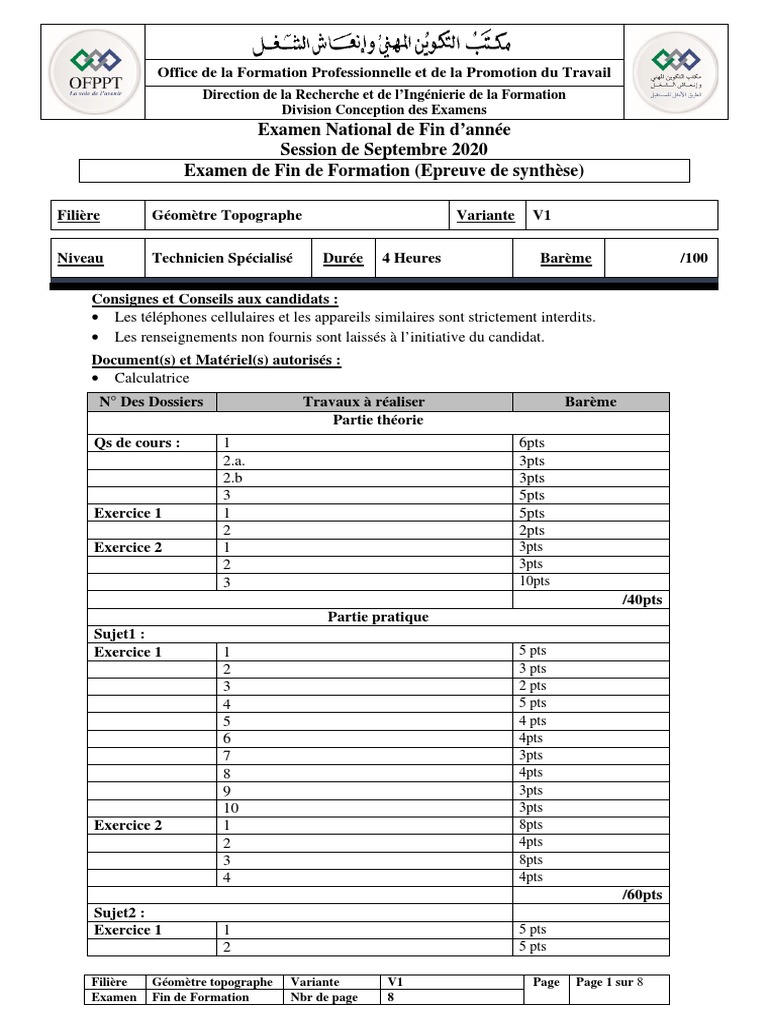

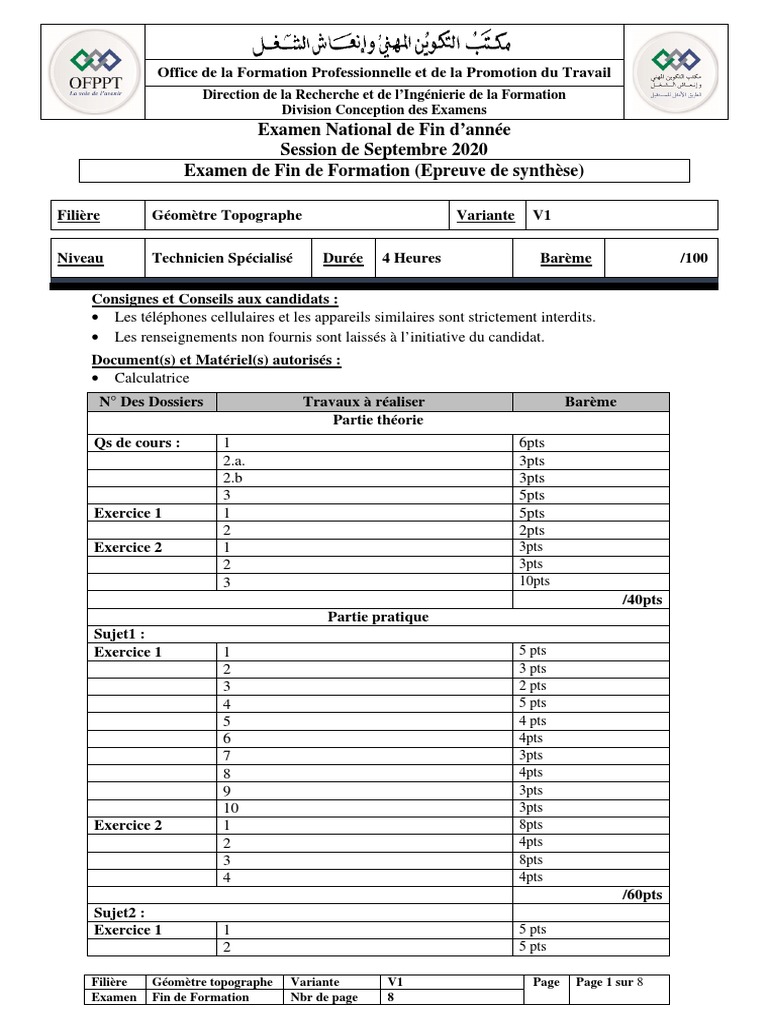

Office de la Formation Professionnelle et de la Promotion du Travail

Direction de la Recherche et de l’Ingénierie de la Formation

Division Conception des Examens
Examen National de Fin d’année
Session de Septembre 2020
Examen de Fin de Formation (Epreuve de synthèse)

Filière Géomètre Topographe Variante V1

Niveau Technicien Spécialisé Durée 4 Heures Barème /100

Consignes et Conseils aux candidats :

• Les téléphones cellulaires et les appareils similaires sont strictement interdits.
• Les renseignements non fournis sont laissés à l’initiative du candidat.
Document(s) et Matériel(s) autorisés :
• Calculatrice
N° Des Dossiers Travaux à réaliser Barème
Partie théorie
Qs de cours : 1 6pts
2.a. 3pts
2.b 3pts
3 5pts
Exercice 1 1 5pts
2 2pts
Exercice 2 1 3pts
2 3pts
3 10pts
/40pts
Partie pratique
Sujet1 :
Exercice 1 1 5 pts
2 3 pts
3 2 pts
4 5 pts
5 4 pts
6 4pts
7 3pts
8 4pts
9 3pts
10 3pts
Exercice 2 1 8pts
2 4pts
3 8pts
4 4pts
/60pts
Sujet2 :
Exercice 1 1 5 pts
2 5 pts

Filière Géomètre topographe Variante V1 Page Page 1 sur 8

Examen Fin de Formation Nbr de page 8
 3 5 pts
4 5 pts
5 5 pts
6 7pts
7 5pts
8 2pts
Exercice 2 1 4pts
2 5.5pts
3 6pts
4 5.5pts
/60pts
Total Général /100 pts

Filière Géomètre topographe Variante V1 Page Page 2 sur 8

Examen Fin de Formation Nbr de page 8
 Partie I : Théorie(obligatoire)
Questions de cours :

1. Sur un plan incliné de +5% la distance suivant la pente entre A et B mesure 45 m.

Trouver la distance réduite à l’horizontal et la dénivelée entre A et B.
2. Expliquer les termes suivants :
a. Levé
b. Implantation
3. Donner le principe de nivellement indirect avec un schéma explicatif

Exercice 1 :

En vue de calculer la hauteur d’une

antenne téléphonique, on dispose
des données suivantes :

• VH=45.250gr

• VB=120.852gr

• Dh=30m

1. Calculer la hauteur HB de
l’antenne

2. Déduire l’altitude du point

H sachant que
ZB=304.546m

Exercice 2 :

Soit le levé de nivellement ci-dessous :

Stations S1 S2 S3 S4 S5 S6
Points R1 A A B B C C D D E E R2
Lecture
1240 1325 1320 964 999 1005 1400 1470 1350 756 892 979
mire(mm)

1. De quel type de nivellement s’agit-il ?

2. Faire un croquis
3. Etablir le carnet de nivellement (compensation par rapport aux distances)

On donne :
• ZR1=21.125m
• ZR2=21.820m

Les distances en (m) :

R1A=10 AB=15 BC=10 CD=12 DE=14 ER2=16

Filière Géomètre topographe Variante V1 Page Page 3 sur 8

Examen Fin de Formation Nbr de page 8
 Partie II : Pratique (2 sujets au choix)
Faire l’un des deux sujets suivants :

Sujet 1 :

Exercice 1 :

Soit le cheminement polygonal ci-dessous :

On donne :

Les angles aux sommets :

• A=123,360 gr

• B=167,695 gr

• C=211,990 gr

• D=213,420 gr

• E=210,390 gr

Les distances entre sommets :

• AB=34,3m

• BC=31,7m

• CD=38,5m

• DE=49,5m

Les Gisements:

• GR1-A=375,455 gr
• GE-R2= 302,315gr

Les coordonnées des points:

o A : XA=1100.250m et YA= 1300.242m

o E : XE=953.110m et YE= 1264.660 m

Filière Géomètre topographe Variante V1 Page Page 4 sur 8

Examen Fin de Formation Nbr de page 8
 o Précision de la mesure d’un côté : Ϭl=20mm
o Précision de la mesure d’un angle : Ϭα =0.002gr

On vous demande de :

1. Calculer les gisements bruts

2. Calculer la fermeture angulaire fa et la compensation angulaire Ca

3. Calculer la tolérance angulaire

4. Calculer les gisements compensés

5. Calculer les coordonnées relatives ∆X et ∆Y

6. Calculer les écarts de fermeture fx et fy et la fermeture planimétrique Fp

7. Calculer la tolérance planimétrique

8. Calculer les ajustements planimétriques (cxi et cyi)

9. Calculer les coordonnées définitives
10. Etablir un tableau récapitulatif des différents calculs

Exercice 2 :

Afin de calculer la surface et le périmètre d’un polygone fermé ABCD, on dispose des données
suivantes :
Points X (m) Y(m)
A 1964,672 2991,173
B 1977,775 2991,562
C 2002,368 2966,505
D 2002,581 2955,215

1. Compléter le tableau ci-dessous

Points Xi Yi Xi+1 - Xi-1 Yi+1 - Yi-1 Xi (Yi+1 - Yi-1) Yi (Xi+1 - Xi-1)
A 1964,672 2991,173
B 1977,775 2991,562
C 2002,368 2966,505
D 2002,581 2955,215

2. Déduire la surface du polygone ABCD

3. Calculer les distance AB, BC, CD et DA
4. Déduire le périmètre du polygone ABCD

Filière Géomètre topographe Variante V1 Page Page 5 sur 8

Examen Fin de Formation Nbr de page 8
Sujet 2 :

Exercice 1 :

Afin de calculer les cubatures de terrassements de la parcelle schématisée ci-après on devrait passer
par un ensemble d’étapes.
Croquis de la parcelle

Etape1 : calcul des distances horizontales et altitudes des points

On dispose du levé suivant :

Point Lecture VCG VCD
Station /
Visé Mire (gon) (gon)
ht
(mm)
1222
A 1121 44,131 355,871
1020
1993
B 1938 54,131 345,871
1883
1401
S
C 1301 40,296 359,7
ht=1,5m
1201
844
D 807 62,117 337,777
770
942
E 832 34,124 365,884
722

Filière Géomètre topographe Variante V1 Page Page 6 sur 8

Examen Fin de Formation Nbr de page 8
 1. Calculer les angles verticaux moyens des différents points

2. Calculer les distances entre la station et les différents points

3. Calculer les altitudes des différents points sachant que ZS=100.150m

Etape2 : calcul de la surface de la parcelle

On dispose du levé suivant :

Point Dh Hz Hz
Station Sation-
visé CG CD
point
(m) (gon) (gon)

A 8,248 390,122 190,126

B 6,212 30,134 230,126

S C 6,999 111,143 311,137

D 5,08 218,14 18,15

E 5,737 308,144 108,148

4. Calculer les angles horizontaux moyens

5. Calculer les angles aux sommets ASB, BSC, CSD, DES et ESA

6. Calculer la surface de la parcelle.

Etape3 : calcul des cubatures

Sachant que la plateforme sera nivelée à une altitude de Zprojet=115m

7. Calculer les profondeurs de remblai en A, B, C, D et E

8. Déduire le volume de remblai

Filière Géomètre topographe Variante V1 Page Page 7 sur 8

Examen Fin de Formation Nbr de page 8
Exercice 2 :

En vue de calculer l’altitude d’un point inaccessible I, on dispose des données suivantes :
Distance
Station/ VCG VCD VMoy
horizontale
Points
visés
ht(m) Station_point (gon) (gon) (gon)

(m)
S1 I - 75,59 324,4
1,5 S2 18,2 92,922 307,078
S2 S1 18,1 116,934 283,062
1,4 I - 78,564 321,436

• ZS1=125,505 m
• Les angles horizontaux :

IS1S2= 79,183gr

IS2S1=96,27gr

• Lectures sur mire=0

1. Compléter le tableau
2. Calculer l’altitude de S2 avec contrôle
3. Calculer les distances horizontales S1I et S2I
4. Calculer l’altitude de I avec contrôle

Filière Géomètre topographe Variante V1 Page Page 8 sur 8

Examen Fin de Formation Nbr de page 8
