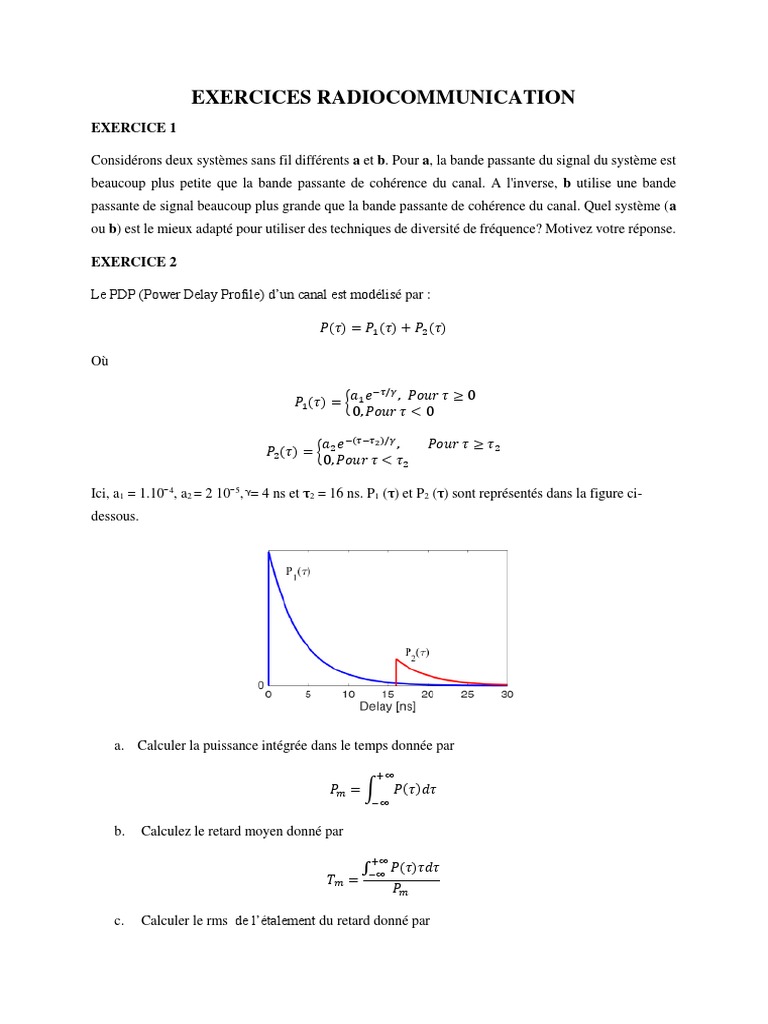

EXERCICES RADIOCOMMUNICATION

EXERCICE 1

Considérons deux systèmes sans fil différents a et b. Pour a, la bande passante du signal du système est
beaucoup plus petite que la bande passante de cohérence du canal. A l'inverse, b utilise une bande
passante de signal beaucoup plus grande que la bande passante de cohérence du canal. Quel système (a
ou b) est le mieux adapté pour utiliser des techniques de diversité de fréquence? Motivez votre réponse.

EXERCICE 2

Le PDP (Power Delay Profile) d’un canal est modélisé par :

𝑃(𝜏) = 𝑃1 (𝜏) + 𝑃2 (𝜏)

Où

𝑎 𝑒 −𝜏/𝛾 , 𝑃𝑜𝑢𝑟 𝜏 ≥ 0
𝑃1 (𝜏) = { 1
0, 𝑃𝑜𝑢𝑟 𝜏 < 0

𝑎 𝑒 −(𝜏−𝜏2 )/𝛾 , 𝑃𝑜𝑢𝑟 𝜏 ≥ 𝜏2

𝑃2 (𝜏) = { 2
0, 𝑃𝑜𝑢𝑟 𝜏 < 𝜏2

Ici, a1 = 1.10−4, a2 = 2 10−5, ᵞ= 4 ns et τ2 = 16 ns. P1 (τ) et P2 (τ) sont représentés dans la figure ci-
dessous.

a. Calculer la puissance intégrée dans le temps donnée par

+∞
𝑃𝑚 = ∫ 𝑃(𝜏)𝑑𝜏
−∞

b. Calculez le retard moyen donné par

+∞
∫ 𝑃(𝜏)𝜏𝑑𝜏
𝑇𝑚 = −∞
𝑃𝑚

c. Calculer le rms de l’étalement du retard donné par

 +∞
∫ 𝑃(𝜏)𝜏 2 𝑑𝜏
𝑆𝜏 = √ −∞ − 𝑇𝑚2
𝑃𝑚

EXERCICE 3

Un système cellulaire fonctionne à une fréquence de 1800 MHz. La station de base est équipée d'un
amplificateur de puissance (PA) avec un gain de GPA = 20 dB. Le PA est directement connecté à l'antenne
BS, qui a un gain de GTx = 6 dBi. L'équipement utilisateur typique est équipé d'une antenne
omnidirectionnelle avec un gain de GRx = 0 dBi, qui est directement connectée à un amplificateur à faible
bruit (LNA) avec un gain de GLNA = 10 dB. Le facteur de bruit du système est supposé être de 0 dB et la
sensibilité du récepteur est SUE = −120 dBm. Le système doit pouvoir fonctionner jusqu'à des distances
de 5 km.

a. Supposons que l'affaiblissement sur le trajet, PL, soit modélisé comme l'affaiblissement sur le
trajet en espace libre plus un terme d'évanouissement à grande échelle log-normal avec σ = 6
dB et μ = 0 dB. Sur la base de ces paramètres pour les évanouissements à grande échelle, une
marge d'évanouissement de 10 dB est choisie par rapport à la sensibilité du récepteur.
Calculez la puissance d'entrée minimale Pin requise au PA au niveau de la BS afin de respecter
cette marge d'évanouissement. Donnez la réponse en unités de Watts.
b. Répétez ce calcul avec les mêmes paramètres, mais pour une perte de chemin qui est modélisée
par la loi de puissance log-distance avec PL (d0) = 43 dB, où d0 = 1 m, et l'exposant de perte de
chemin est n = 3,4.
c. Maintenant, supposons les mêmes réglages qu'en b), mais l'écart type de l'évanouissement à
grande échelle est de 8 dB à la place. Calculez une nouvelle marge d'évanouissement par rapport
à la sensibilité du récepteur, de sorte que la probabilité d'avoir une puissance reçue inférieure à
la sensibilité du récepteur ne soit pas modifiée.

EXERCICE 4

Considérez la liaison montante d'un système GSM, étant donné que le GSM nécessite un S/N de 11 dB.
Supposons une puissance d'émission mobile maximale de 1,0 W (30 dBm), un gain d'antenne de 0 dBd
au niveau du mobile et un gain de 12 dBd au niveau de la BS. Supposons la perte de trajet donnée par
le modèle Hata en zone urbaine, avec fc = 850 MHz, hauteur d'antenne BS de 30 mètres, hauteur mobile
de 1 mètre. Supposons que F = 3 dB et que le système est limité par le bruit. Quelle est la portée
maximale du lien?

EXERCICE 5

Supposons que deux capteurs sans fil à 1 pied au-dessus du sol doivent communiquer sur une portée de
30 mètres. Ils utilisent la norme 802.15.4 (DS-SS à 2,4 GHz). Supposons que le modèle de distance
logarithmique avec une distance de référence de 1 m, avec une perte de chemin à 1 m soit Π0 = 40 dB,
et l'exposant de perte de chemin 3 au-delà de 1 m. Supposons que les gains d'antenne sont tous les deux
de 3,0 dBi. L'émetteur est le TI CC2520, qui a un max de Pt = 1 mW, et sa fiche technique donne une
sensibilité du récepteur de -98 dBm. Quelle est la marge d’évanouissement à une distance de 30 mètres?

EXERCICE 6

Si Pt=10W, Gt=10 dB, Gr=3dB et L=1dB à 900 MHz, calculer la puissance reçue pour la géométrie à
sommet pointu monté sur la figure P3.10. Comparez cette valeur avec la puissance reçue en espace libre
théorique si une obstruction n’existait pas. Quelle est le path loss dû à la diffraction dans ce cas ?

Calculez la perte de trajet globale comme la perte de trajet en espace libre pour la distance totale plus la
perte de diffraction. Pour des valeurs de ν> 2,4, vous pouvez utiliser l'approximation que le gain de
diffraction Gd (dB) ≈20log (0,225/ ν).

EXERCICE 7

Une antenne de station de base cellulaire est montée sur une tour au-dessus d'un bâtiment. Le trajet en
visibilité directe de l'antenne à l'utilisateur le plus proche passe près du bord du bâtiment. La distance
de l'antenne au bord est de 3 métres et du bord à l'utilisateur est de 100m. Le système fonctionne à une
fréquence de 900 MHz. De combien le trajet de ligne de visée (LOS) doit-il dégager le bord du bâtiment
pour garantir que les effets de diffraction sont négligeables?
EXERCICE 8

Vous souhaitez mettre en place une liaison sur l'eau pour fournir un service de données à un ferry. La
distance maximale entre le terminal et le ferry est de 10 km. Les hauteurs d'antenne sont de 20 m au
terminal et de 10 m au ferry. Vous pouvez utiliser des antennes de 20 dBi à chaque extrémité et une
puissance de transmission de 1 W. Par une journée très calme (sans ondes), quelle sera la puissance
reçue en watts et dBm?

EXERCICE 8

a. Un récepteur dans une voiture reçoit un signal de 1,8 GHz alors qu'il se déplace sur une route à
50 km/h. La route fait un angle de 30 degrés par rapport à la direction d'arrivée du signal. Quelle
est la vitesse par rapport à la direction d'arrivée du signal? De combien la longueur du chemin
change-t-elle chaque seconde (en mètres)? En longueurs d'onde?
b. Un canal a trois composants à trajets multiples avec des retards de 1, 2 et 3 μs et des amplitudes
de 10, 6 et 0 dBm respectivement. Quels sont les retard en excès, le power delay profile, le
power delay profile normalisé, le retard moyen et l’écart-type du retard?
