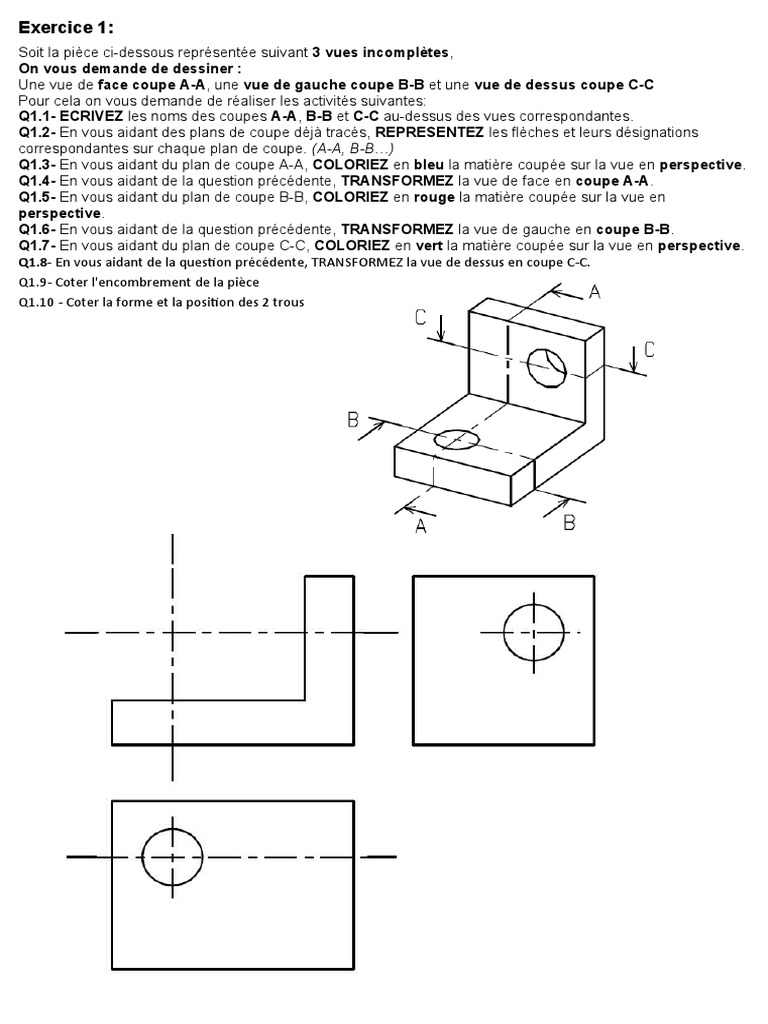

Exercice 1:

Soit la pièce ci-dessous représentée suivant 3 vues incomplètes,

On vous demande de dessiner :
Une vue de face coupe A-A, une vue de gauche coupe B-B et une vue de dessus coupe C-C
Pour cela on vous demande de réaliser les activités suivantes:
Q1.1- ECRIVEZ les noms des coupes A-A, B-B et C-C au-dessus des vues correspondantes.
Q1.2- En vous aidant des plans de coupe déjà tracés, REPRESENTEZ les flèches et leurs désignations
correspondantes sur chaque plan de coupe. (A-A, B-B…)
Q1.3- En vous aidant du plan de coupe A-A, COLORIEZ en bleu la matière coupée sur la vue en perspective.
Q1.4- En vous aidant de la question précédente, TRANSFORMEZ la vue de face en coupe A-A.
Q1.5- En vous aidant du plan de coupe B-B, COLORIEZ en rouge la matière coupée sur la vue en
perspective.
Q1.6- En vous aidant de la question précédente, TRANSFORMEZ la vue de gauche en coupe B-B.
Q1.7- En vous aidant du plan de coupe C-C, COLORIEZ en vert la matière coupée sur la vue en perspective.
Q1.8- En vous aidant de la question précédente, TRANSFORMEZ la vue de dessus en coupe C-C.
Q1.9- Coter l'encombrement de la pièce
Q1.10 - Coter la forme et la position des 2 trous
Exercice 2:
Soit la pièce ci-dessous représentée suivant une vue de dessus complète,
On vous demande de dessiner :
Une vue de face coupe C-C, une vue de droite coupe B-B et une vue de gauche coupe A-A
Pour cela on vous demande de réaliser les activités suivantes:
Q2.1- ECRIVEZ les noms des coupes A-A, B-B et C-C au-dessus des vues correspondantes.
Q2.2- En vous aidant des plans de coupe déjà tracés, REPRESENTEZ les flèches et leurs désignations
correspondantes sur chaque plan de coupe. (A-A, B-B…)
Q2.3- En vous aidant du plan de coupe C-C, COLORIEZ en bleu la matière coupée sur la vue en perspective.
Q2.4- En vous aidant de la question précédente, TRANSFORMEZ la vue de face en coupe C-C.
Q2.5- En vous aidant du plan de coupe A-A, COLORIEZ en rouge la matière coupée sur la vue en
perspective.
Q2.6- En vous aidant de la question précédente, TRANSFORMEZ la vue de gauche en coupe A-A.
Q2.7- En vous aidant du plan de coupe B-B, COLORIEZ en vert la matière coupée sur la vue en perspective.
Q2.8- En vous aidant de la question précédente, TRANSFORMEZ la vue de droite en coupe B-B.
Q2.9- Coter le forme et la position de la rainure en U
Exercice 3:
Dans les cadres prévus à cet effet, REALISEZ la vue de gauche en coupe A-A pour la pièce ci-dessous. Puis la vue de
gauche en section.

Dans le cadre prévu à cet effet, REALISEZ la vue de gauche en coupe C-C pour la pièce ci-dessous.

D'après l'exemple (1), exécuter la coupe A-A et la section sortie A-A pour les exemples (2), (3), (4).
Filetage et Taraudage

 Opération de perçage:
Trou débouchant:
L'usinage réalisé est un trou lisse de diamètre égal à
celui du forêt.
Trou borgne:
L'usinage réalisé est un trou lisse dont le fond est un cone
d'ouverture de 118° à 120°. (c'est la trace laissée par
l'extrémité du forêt)

Représentation plane:
 Trou débouchant:
Il est représenté en coupe par deux traits forts qui
délimitent le diamètre.
Un trait mixte fin indique l'axe du trou.
 Trou borgne:
Même principe que précédemment.
La partie conique est aussi représentée en trait fort.
Remarque:
La profondeur d'un trou borgne se mesure sur la longueur
de la partie cylindrique.

Opération de taraudage:
L'usinage réalisé est une hélice, caractérisée par ses dimensions
et sa forme.
Ces éléments sont normalisés.
Le diamètre de perçage est choisi en fonction du diamètre
taraudé à obtenir.
 Trou débouchant:
Le taraudage peut être débouchant ou limité en longueur.
 Trou borgne:
Le taraudage n'atteint jamais le fond du trou.

Représentation plane:
 Trou débouchant:
En coupe, les deux traits forts représentent le diamètre de
perçage
Deux traits fins indiquent le diamètre de taraudage.
Un trait mixte fin indique l'axe du trou.
 Trou borgne:
Même principe que précédemment.
La fin du taraudage est représentée par un trait fort
Dans les deux cas, les hachures qui indiquent une coupe
traversent les traits fins et s'arrêtent sur les traits forts.
En vue de dessus, le taraudage est représenté par un 3/4 de cercle
en trait fin à l'extérieur du perçage en trait fort.
 Assemblage de pièces filetées et taraudées:
Le même principe de représentation est appliqué aux pièces
filetées.
Pour s'assembler, les pièces doivent posséder un filtage et un
taraudage correspondant à la même norme de fabrication. (profil
de l'hélice, pas de vis, etc ...)
Lorsque les pièces sont assemblées, c'est le dessin de la partie
filetée qui est prioritaire sur la partie taraudée.

➤ a) Designer les éléments indiques par les flèches.

➤ b) Colorier :
☛ La vis en bleu.
☛ L’écrou en rouge.
➤ c) Coter la longueur du filetage de la vis.

a) Représenter sur les trois vues le trou taraude defini ci-dessous ( La vue de face est en coupe ).
☛ Diamètre nominal : ..... mm
☛ Profondeur du taraudage : ..... mm
➤ b) Coter le trou taraude (cotes de forme et de position).

Colorier la vis de manœuvre (5) sur le dessin d'ensemble et compléter la vue de face et les partie visibles de la vue de gauche.
Exercice 4:
On donne le dessin d’ensemble d’un pied de table roulante.
On demande de compléter le dessin de la chape (2) par :
➤ La vue de face en coupe B-B.
➤ La vue de droite.
➤ La vue de dessous en coupe C-C.
