Prises murales

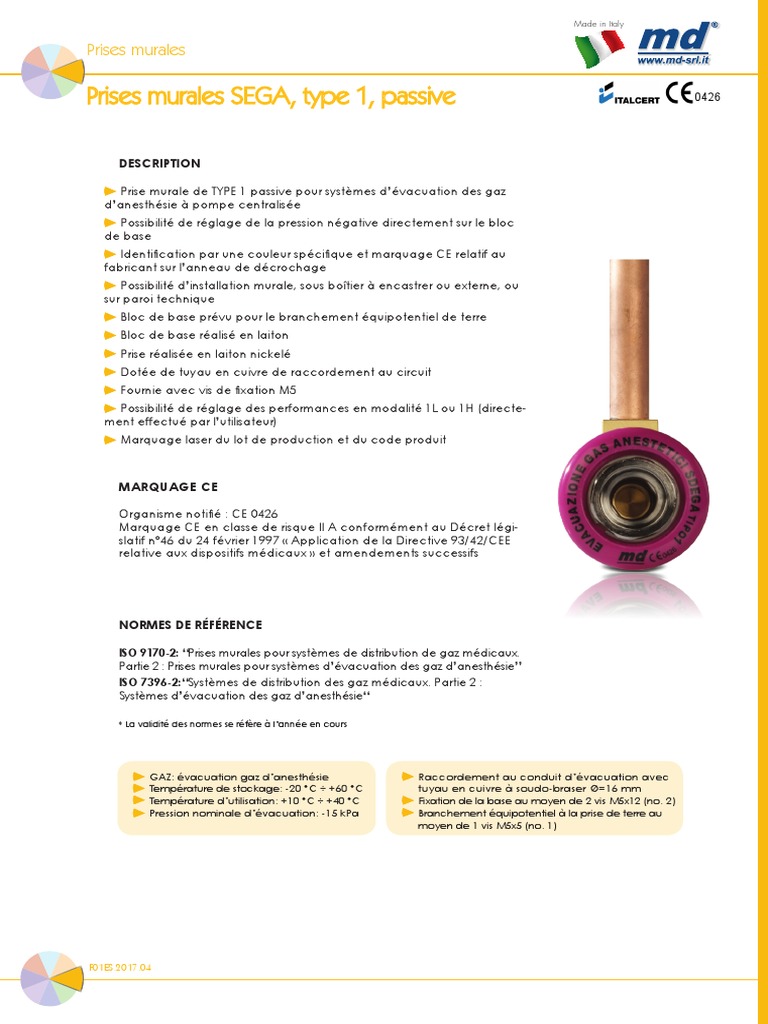

Prises murales SEGA, type 1, passive 0426

DESCRIPTION

Prise murale de TYPE 1 passive pour systèmes d’évacuation des gaz

d’anesthésie à pompe centralisée
Possibilité de réglage de la pression négative directement sur le bloc
de base
Identification par une couleur spécifique et marquage CE relatif au
fabricant sur l’anneau de décrochage
Possibilité d’installation murale, sous boîtier à encastrer ou externe, ou
sur paroi technique
Bloc de base prévu pour le branchement équipotentiel de terre
Bloc de base réalisé en laiton
Prise réalisée en laiton nickelé
Dotée de tuyau en cuivre de raccordement au circuit
Fournie avec vis de fixation M5
Possibilité de réglage des performances en modalité 1L ou 1H (directe-
ment effectué par l’utilisateur)
Marquage laser du lot de production et du code produit

MARQUAGE CE

Organisme notifié : CE 0426

Marquage CE en classe de risque II A conformément au Décret légi-
slatif n°46 du 24 février 1997 « Application de la Directive 93/42/CEE
relative aux dispositifs médicaux » et amendements successifs

NORMES DE RÉFÉRENCE

ISO 9170-2: “Prises murales pour systèmes de distribution de gaz médicaux.

Partie 2 : Prises murales pour systèmes d’évacuation des gaz d’anesthésie”
ISO 7396-2:“Systèmes de distribution des gaz médicaux. Partie 2 :
Systèmes d’évacuation des gaz d’anesthésie“

* La validité des normes se réfère à l’année en cours

GAZ: évacuation gaz d’anesthésie Raccordement au conduit d’évacuation avec

Température de stockage: -20 °C ÷ +60 °C tuyau en cuivre à soudo-braser Ø=16 mm
Température d’utilisation: +10 °C ÷ +40 °C Fixation de la base au moyen de 2 vis M5x12 (no. 2)
Pression nominale d’évacuation: -15 kPa Branchement équipotentiel à la prise de terre au
moyen de 1 vis M5x5 (no. 1)

F01ES.2017.04 3
 Madein in
Made Italy
Italy

Prises murales

Prises murales SEGA, type 1, passive 0426

DIMENSIONS

16

1 2
LEGENDA:
3 LEGENDA:
1. Bloc de base
1. Blocco di base
2. Prise
120

2. Presa
3. Vanne de réglage du débit
4. 23.vis M5x12 di
Valvola deregolazione
fixation
5. Vis della
M5x6 de branchement à la terre
portata
4. Nr. 2 viti M5x12 fissaggio
5. Vite M5x6 messa a terra
17

4
5 27 43,1
32

Ø45

INSTALLATION SUR PAROI TECHNIQUE A-A

INSTALLAZIONE IN PARETE TECNICA
A 3
2

130

1
A
+1,0
Ø45 - 0,0 60 18,6 2
LEGENDA:
1. Presa
LEGENDA:
2. Estruso AQ-3400-xxxx (su richiesta)
1. Prise
2. Extrudé en aluminium
3. Blocco di base AQ-3400-xxxx (sur demande)
3. Bloc de base

EMBALLAGE
CODE DESCRIPTION
conditionnement kg pc

PF-01ES-00EV Bloc de base pour évacuation de gaz d’anesthésie -

sachet 0.26 1
Type 1 passive pour systèmes à pompe
PF-02EE-00EV Prise d’évacuation de gaz d’anesthésie
sachet 0.18 1
Type 1 passive pour systèmes à pompe
