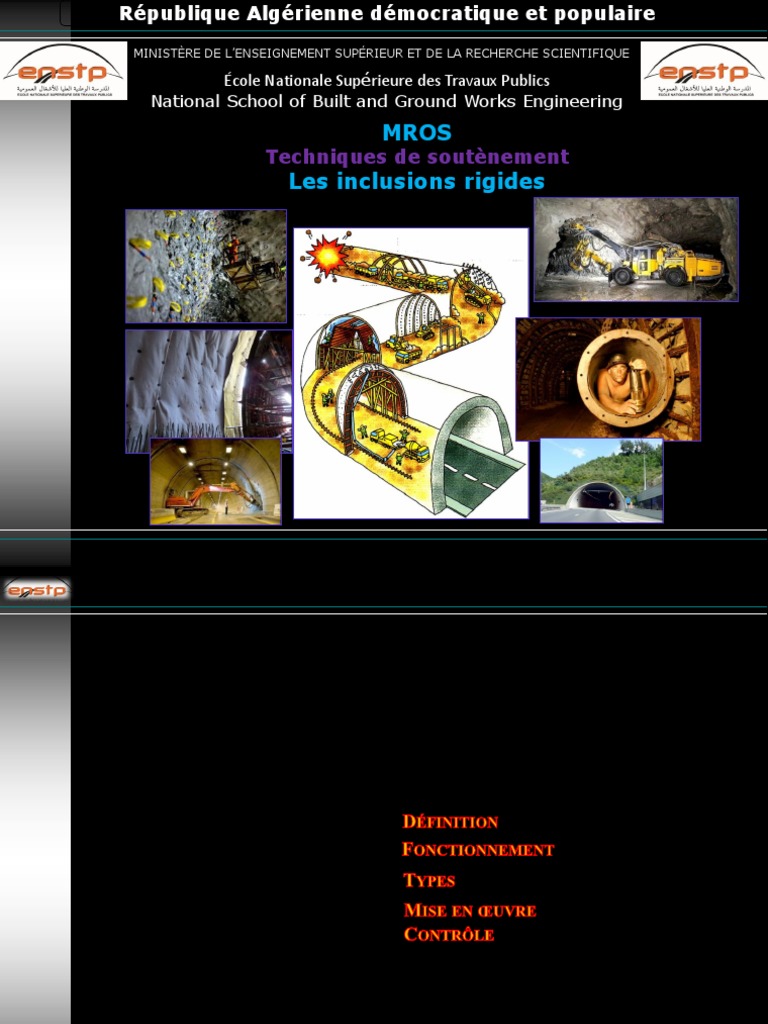

République Algérienne démocratique et populaire

MINISTÈRE DE L’ENSEIGNEMENT SUPÉRIEUR ET DE LA RECHERCHE SCIENTIFIQUE

‫المــــدرســـة الوطنيــــة العليـــــا لألشغـال العموميـة‬
École Nationale Supérieure des Travaux Publics
National School of Built and Ground Works Engineering
MROS
Techniques de soutènement
Les inclusions rigides
C’est des éléments métalliques qui sont mis en place à l’intérieur du massif
comme armature afin d’assurer différents rôles :
- La suspension des matériaux,
- Confinement des terrains,
- Armature structurelle,
- comme protection,
- Stabilisation,
- Fondation
-…
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Fonctionnement :

Radial Frontal En clé Latéral Fondation

de voûte
 Types :

Barres Tube rigide Tube plissé Câbles Fibre

(25 mm à (42 mm à 150 mm) (précontraine) de verre.
32 mm)
 Foration et mise en Type d’adhérence
place dans le trou : au terrain :

Foration et mise en place dans le trou :

•Foration simple, avec une mise en place manuelle
•Foration au jumbo, avec une mise en place semi-
manuelle en utilisant le jumbo
•Foration au jumbo, avec une mise en place
systématique, avec un clou qui possède un outil de
foration à l’extrémité
 Foration et mise en Type d’adhérence
place dans le trou : au terrain :

Ancrage ponctuel :

•fente et coin (battage d’une fente dans un coin),

•coquille d’expansion (visser un boulon qui écarte

deux demi-coquilles

•Scellé à la résine : résine expansive à l’extrémité de

la barre.

•Ancrage ponctuel à injection de coulis de ciment

pour les tirants d’ancrage (injection à 30 bar)
 Foration et mise en Type d’adhérence
place dans le trou : au terrain :

Ancrage réparti :

•scellement au mortier de ciment ou à

l’injection de coulis gravitaire

•Scellement à la résine ;
 Foration et mise en Type d’adhérence
place dans le trou : au terrain :

Ancrage à friction :

•Boulon à fentes (foncer un clou d’un diamètre

dans un forage un peu plus petit : 39 dans 36 ; 49
dans 46)

•Boulon expansif : Tube mince aplati et roulé,

expansé au moyen d’eau à des pressions de 300 bar
Matériaux :

(Plan, N° lot, Certificat de qualité) ;

Perforation :

position, diamètre, inclinaison, longueur ;

Adhérence :

type d’adhérence, type de produit, mise en œuvre ;

•Résine : spécification technique, traçabilité ;

•Injection (coulis, densité, viscosité, décantation) ;
•Expansion : Pompe à eau, pression de l’eau ;
Contrôle de fonctionnement (l’exécution et les hypothèses géotechniques) ;

Essai de contrôle : essai de traction ;

Plusieurs types d’essais ;
Contrôle de fonctionnement (l’exécution et les hypothèses géotechniques) ;

Essai de contrôle : essai de traction ;

Plusieurs types d’essais ;
Fréquence de la mesure : 1 clou/20,/50 (Contrat) ; définir la traction de service : dans
l’étude, soit le modèle numérique, soit un calcul analytique, ou empirique
(Clouterre 91, TA95…).
Estimation de la traction d’essai : Te= 1,5 Ts
Procédure d’exécution :
• Incrémentation de la traction (10 kN ; 0, 25 Te ; 0, 5 Te ; 0, 75 Te ; 1 Te)
• Mesure des déplacements pour chaque palier, à 5 min, 10 min, 20 min, 30 min
• Calcul du coefficient de fluage : doit être inférieur à 2 mm
