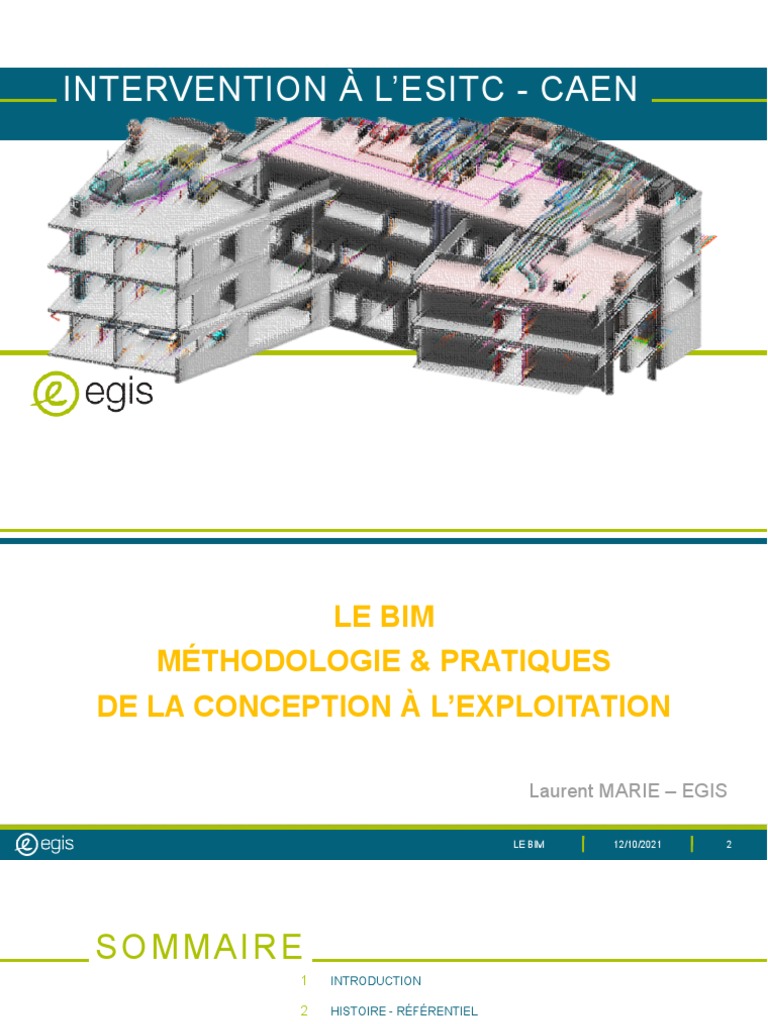

INTERVENTION À L’ESITC - CAEN

LE BIM
MÉTHODOLOGIE & PRATIQUES
DE LA CONCEPTION À L’EXPLOITATION

Laurent MARIE – EGIS

LE BIM 12/10/2021 2
SOMMAIRE
1 INTRODUCTION

2 HISTOIRE - RÉFÉRENTIEL

3 LES ENJEUX DU BIM

4 LE BIM EN PHASE CONCEPTION

5 SIMULATIONS NUMÉRIQUES – NOUVELLES TECHNOLOGIES

6 LE BIM EN PHASE EXPLOITATION

7 LE BIM MANAGER

8 EXEMPLES
INTRODUCTION
BIM : UN ACRONYME À TIROIRS

LE BIM 12/10/2021 5
LA DÉFINITION SELON SYNTEC-INGENIERIE

« Le BIM est une organisation qui développe des

processus permettant de construire un modèle
partagé et interopérable sur l’ensemble du cycle
de vie du projet basé sur un ensemble d’objets
auxquels sont associées des informations »
ref. cahier pratique Le Moniteur – 9 mai 2014

LE BIM 12/10/2021 6
…EN TROIS CONCEPTS

Le BIM est l’ensemble des processus qui administrent les

modèles physiques et analytiques de la maquette numérique du projet
pendant tout le cycle de vie du bâtiment ou de l’ouvrage.

La maquette numérique est une base de données

partagée, avec des informations nécessaires et suffisantes à la prise de
décision.

Les modèles physiques et analytiques sont les

représentations numériques virtuelles du projet pour
une ou plusieurs disciplines.

LE BIM 12/10/2021 7
HISTOIRE - RÉFÉRENTIEL
IL Y A 30 ANS

LE BIM 12/10/2021 9
IL Y A 15 ANS

LE BIM 12/10/2021 10
AUJOURD’HUI

LE BIM 12/10/2021 11
AUJOURD’HUI
Locaux techniques de ventilation avec l’outil REVIT

LE BIM 12/10/2021 12
MÉTRO DE RENNES

LE BIM 12/10/2021 13
TOUR IMEFA

LE BIM 12/10/2021 14
 HISTOIRE DU BIM
L’avènement du BIM dans le monde et en Europe
R&D 1ere mise Version 1.0 The BIM UK BIM IFC4 Directive
en œuvre du des IFC Handbook Task Group Européenne
BIM par (C Eastman) Objectif
ArchiCAD
1970-1990

1987

1997

2007

2011

2013

2014
de 500 000
Graphisoft

Normalisation du BIM dans le monde

Finlande Norvège Singapour Allemagne France ISO 19650
Etats-Unis Danemark Angleterre
2007

2008

2012

2014

2015

2018
Évolution de Revit
1ères lignes 1ère version Revit Acquisition Revit Revit MEP Revit 2015
de code (privée) Technology par Autodesk Architecture
Coorporation Revit
1ère version Structure
1997-98

1999-2000

2000

2002

2005

2006

2014
publique

LE BIM 12/10/2021 15
EUROPE

Le parlement Européen a
voté une directive le 15
janvier 2014, incitant
fortement les États
Membres à utiliser le BIM
dans le cadre de leurs
projets publics, de
bâtiments et
d’infrastructures.

LE BIM 12.10.21 16
 FRANCE
Mai 2014
Livre blanc – Maquette numérique et
gestion patrimoniale

Septembre 2014
Le CINOV, fédération des syndicats des
métiers de la prestation intellectuelle du
Conseil, de l'Ingénierie et du Numérique,
Fait des propositions à Sylvia Pinel pour la
relance de l’économie de la construction Objectif 500 000 : « en rendant la
maquette numérique obligatoire à
Décembre 2014 compter de 2017 pour les marchés
Mission Numérique Bâtiment – Rapport de publics d’État » (non abouti)
Bertrand DELCAMBRE
LE BIM 12.10.21 17
LES ORGANISMES

Modélisation des INformations

INteropérables pour les
INfrastructures Durables.

LE BIM 12/10/2021 18
 LES PARTENAIRES DE MINnD
32 organismes sont partenaires du Projet National MINnD

LE BIM 12/10/2021 19
RÉFÉRENTIEL DES NIVEAUX DE MATURITÉ

LE BIM 12/10/2021 20
NIVEAU DE MATURITÉ

LE BIM 12/10/2021 21
 LE FORMAT IFC
L’association buildingSMART (anciennement IAI :
International Alliance for Interoperability) a travaillé
à la création d’un format d’échange standard et
ouvert : le format IFC (Industry Foundation
Classes).

C’est ce format qui a été retenu pour représenter la

base de données et favoriser l’interopérabilité entre
les différents logiciels.

BuildingSMART regroupe des entreprises du

secteur de la construction ainsi que des éditeurs de
logiciels.

Son représentant en France est Medi@Construct.

LE BIM 12/10/2021 22
LES LOD (LEVEL OF DEVELOPMENT)
• ND 1 : concepts, esquisse
• ND 2 : APS, PC
• ND 3 : APD, Présynthèse,
PRO/DCE
• ND 4 : Synthèse, étude
d’EXEcution, Construction
• ND 5 : Dossier des
Ouvrages Exécutés
• ND 6 : Exploitation

LE BIM 12/10/2021 23
NIVEAUX DE DÉVELOPPEMENT (LOD)

Programme

Esquisse

Conception
Execution

Tel que Construit

Tel que Maintenu

LE BIM 12/10/2021 24
NIVEAUX DE DÉVELOPPEMENT (LOD)
ARC LOD 100

ESQ
ARC LOD 200

APS STR LOD 100 / 200

MEP LOD 100

ARC LOD 200 / 300

APD STR LOD 300

MEP LOD 200

ARC LOD 300/400

PRO STR LOD 300 / 400

MEP LOD 300

ARC LOD 400

EXE STR LOD 400

MEP LOD 400

ARC LOD 500

DOE STR LOD 500

MEP LOD 500

LE BIM 12/10/2021 25
LE BIM POUR LES INFRASTRUCTURES

LE BIM 12/10/2021 26
LES ENJEUX DU BIM
 conception Analyses
détaillée
Livrables
Esquisse
LES
ENJEUX DU
Programme
BIM DANS
LE CYCLE
DE VIE DU Fabrication
BÂTIMENT

Rénovation
Méthodes
4D/5D
Gestion patrimoniale Chantier
Exploitation
Démolition
Maintenance
LE BIM 12/10/2021 28
LES ENJEUX DANS L’ACTE DE CONSTRUIRE

Respect du programme

Respect du coût

Respect du délai

LE BIM 12/10/2021 29
 LA MAITRISE LES RISQUES

Information
Collision
Simulation
Compartimentage
Incohérence

LE BIM 12/10/2021 30
 MAITRISER LE PROGRAMME DE L’OUVRAGE

Informations qualifiées
Enrichir
Pérenniser
Transférer
Tracer
Valider

LE BIM 12/10/2021 31
OBJECTIF BIM

LE BIM PARTICIPE
AU RESPECT ET
À L’OPTIMISATION
DE SES ENJEUX

LE BIM 12/10/2021 32
Pause

LE BIM 12/10/2021 33
 GARANTIR UNE CONCEPTION COHÉRENTE

Volumes
Collaboration
Niveau d’étude
Cohérence

LE BIM 12/10/2021 34
 FACILITER LA SIMULATION NUMÉRIQUE

Compatibilité
Mutualisation
Interopérabilité

LE BIM 12/10/2021 35
 AMÉLIORER LA COMMUNICATION

Partager
Enrichir
Interactivité

LE BIM 12/10/2021 36
BÉNÉFICES ATTENDUS DU BIM
• Amélioration de la communication technique,
• Amélioration de la maitrise de la conception,
• Réduction des aléas de chantier,
• Amélioration de la profitabilité des projets,
• Création de la « carte vitale » du bâtiment,
• Gains (temps et argent) pendant l’exploitation et la
maintenance du bâtiment,
• Capacité à créer de nouveaux services.

LE BIM 12/10/2021 37
LE CONSTAT ET LA VISION

Courbe de Patrick MacLeamy

LE BIM 12/10/2021 38
LE BIM EN CONCEPTION ET RÉALISATION
LES 7 RÈGLES D’OR DU BIM BY EGIS
1. Définir les objectifs et le périmètre d’application du BIM en fonction des objectifs et des exigences
du programme, dès le stade de l’offre, comme point de démarrage de la rédaction de la
convention BIM,
2. Définir dans la convention de Groupement de Maîtrise d’œuvre, l’entité du Groupement qui porte la
mission de BIM management et nommer le BIM manager du projet,
3. Chaque responsable d’entité du Groupement désigne la personne chargée d’assurer la mission de
BIM coordination dans son périmètre,
4. Finaliser la convention BIM avec les entités du Groupement et en cohérence avec le PMP et le
contrat,
5. Mettre en place un environnement commun de données,
6. Modéliser selon les livrables contractuels,
7. Construire son propre modèle en prenant en compte l’ensemble des modèles formant une
configuration cohérente.
L’ASPECT CONTRACTUEL
La Convention BIM de conception / de réalisation :
| Vocabulaire commun
| Les objectifs BIM du MOA
| Les cas d’usages déclinés
| Les rôle des BIM Manager / Coordinateur / Modeleur
| Le rôle des contributeurs dans les cas d’usage
| L’échange de données
| La gestion de la MN (validation des évolutions)

LE BIM 12/10/2021 41
 LES CAS D’USAGES EN PHASE CONCEPTION
Vérification du Programme
emprise PLU, surfaces, équipements, Code
programme par local, Fiches Locaux Bimisées
Analyse du site
prise en compte de contraintes hors projet
Modélisation des données existantes
dans le cadre du projet
Modélisation de conception
concourante, coordonnée et collaboration des
contributeurs
Revue de conception
Revues des modèles pour la consolidation de
la conception
Coordination 3D
niveau de résolution Pre-synthèse
Consolidation de la maquette numérique
détection de clash, niveau de résolution Pre-
synthèse
Production des livrables 2D Modélisation analytique Structure
Liens vers modèles de calcul
Modélisation analytique Thermique
Liens vers modèles de calcul RT - STD
Production d’images / vidéos / Visite
Virtuelle sans rendu réaliste / Réalité Analyse d’éclairement
Augmentée sur la base des données de
conception ND2
Performance environnementale
Production d’images / vidéos / Visite Certifications HQE, Bepos, BREEAM, E+/C-,
Virtuelle avec calcul de rendu en temps réel LEED, WELL, OsmoZ, CERQUAL
et avec enrichissement : texturage de
finition, éclairage naturel et artificiel, mobilier
ND3.
Planification 4D de conception
Simulation 5D (cout - ressources)
Extraction des quantités et/ou propriétés
interopérabilité avec Excel
Production de Maquette Numérique DCE
Classification
ND 3 complet
selon UNICLASS, UNIFORMAT ou CCTP
TITRE DE LA PRESENTATION 12/10/2021 42
LES CAS D’USAGES EN PHASE RÉALISATION
A - Études de Synthèse et d'exécution

1. Modélisation de Construction ND4 sur la base des modèles de conception ND3 : production des plans
d'exécution sans post traitement

2. Modélisation des installations de chantier : Production des PIC à chaque phase travaux

3. Gestion des interfaces : Synthèse technique-réglementaire par:

1. validation de l'irrigation des réseaux calculés

2. gestion des réservations

TITRE DE LA PRESENTATION 12/10/2021 43

 LES CAS D’USAGES EN PHASE RÉALISATION
B - Suivi de l’avancement et de la qualité de la réalisation

4. Gestion du séquençage des opérations Planification 8. Suivi de conformité NDG par superposition de la MN et du réel
4D de chantier« association de tout ou partie du (RA)
planning d'exécution aux objets des modèles
9. Suivi de conformité NDI
5. Suivi d’avancement de chantier "repérage des
ouvrages par statut:1. Commandé; 2. Livré3. Posé; 4. 10. Suivi des Visas - suivi des ouvrages non BPE
Réceptionné (début de garantie)5. Réceptionné en
GPA"
11. Suivi de la validation des matériaux et matériels
6. Suivi de la facturation assistance aux états
d'acompte, par extraction sous tableur les quantités
des ouvrages par article de DPGF et par statut. 12. Production de visites virtuelles des locaux témoins
enrichissement des modèles concernés avec texturage de
7. Suivi des modifications du marché Association des finition, éclairage naturel et artificiel, mobilier ND5. solution
numéros d’Ordre de Service des Fiches de Travaux compatible écran et lunettes VV avec calcul de rendu temps réel.
Modificatifs ou indication de variante entreprises (si
autorisée) aux objets
13. Suivi OPR mise à disposition du support numérique et moyen de
relevé sur chantier, relevés et gestion des réserves.

TITRE DE LA PRESENTATION 12/10/2021 44

LES CAS D’USAGES EN PHASE RÉALISATION
C - Constitution d’une base de connaissance unifiée et
partagée du Tel Que Construit

14. Production de Maquette Numérique DOE ND5 avec séquence test sur les locaux témoins

15. Conformité TQC/MN (ND5) : Mise à jour TQC par phase de livraison

16. Association des fiches produits aux Modèles Numériques DOE (ND5) : Propriété "URL" de type de
famille renseignée du chemin relatif vers la fiche produit.

17. Ajout de propriétés de gestion patrimoniale et maintenance aux Modèles Numériques DOE : déclaration
des propriétés sans valorisation

18. Ajout de Classification Uniformat II 2015 ou selon MOA

19. Enrichissement au standard COBIe / FEDENE ou MOA Valorisation des propriétés : les champs de
propriétés sont renseignés

LE BIM 12/10/2021 45
LE BIM DANS LE DOMAINE DU BÂTIMENT
Règlements / Normes Solutions CAD / MN
- Certifications - Modélisations, scan Virtualisation
- Législation 3D, Dessins - Visualisation
- Modèle 3D
- Synthèse
Base de connaissances
- Meilleures pratiques
- Retour d’expérience
- Formation
Simulations
- Confort
Programme - Ventilation
- Prog. fonctionnel BIM - Chauffage
- Simulation process Management - Eclairage
- Estimation - Bruit / Son
- Conditions - Insolation
- Besoins - Incendie
- Evacuation
- Impact environnemental
Travaux de - STD
Démolition, - CFJ
Réhabilitation - Planification / Phasage
- Rénovation
- Restructuration
Maquette
Numérique Spécifications
- Calculs règlementaires
RT2012
Exploitation - Fiches de spécifications
- Location, vente, gestion - Classification / Normes
- Maintenance - Estimations / Evaluation
- Garanties
Construction
- Planification Fournisseurs / Fabricants
- Approvisionnement, 4D - Bibliothèque produits
- Base de donnée : Prix

LE BIM 12/10/2021 46
 ARBORESCENCE DE MODÈLES MÉTIER
Modèles
analytiques

Modèles structurels

Modèles
Architecturaux INGENIERIE
Modèles
Thermiques

Modèles
CVC/PB/ELEC

Modèles Systèmes

LE BIM 12/10/2021 47
« LA » MAQUETTE NUMÉRIQUE

Modèle
Structure

Modèle
Modèle
CVC
Architecte
La
Maquette
Modèle
BIM Modèle
autre Plomberie
discipline

Modèle
Électricité

LE BIM 12/10/2021 48
MN SIMULATIONS ET LIVRABLES
Analyse Plan Structure
Structure
Robot,
Tekla Analyse RT 2012,
LEEDS
Modèle IES VE, Ecotech,
Plan Architecte
Structure Archiwizard

Plan
Modèle CVC
Modèle
CVC
Architecte
La
Maquette
Modèle
BIM Modèle Analyse de
autre Plomberie Charge
discipline

Modèle Plan Plomberie

Plan autre
Électricité
discipline

Plan Analyse d’ensoleillement,

Électricité Analyse des besoins
électriques
DiaLux, Ecotech …

LE BIM 12/10/2021 49
EXEMPLE DE LIVRABLES : PLANS DE
GÉNIE-CIVIL

LE BIM 12/10/2021 50
PLANS DE GÉNIE CIVIL

LE BIM 12/10/2021 51
PLANS DE SECOND ŒUVRE / FONCTIONNEL

LE BIM 12/10/2021 52
PLANS DE SECOND ŒUVRE / FONCTIONNEL

LE BIM 12/10/2021 53
PLANS DE CHEMIN DE CÂBLE

LE BIM 12/10/2021 54
PLANS DE VENTILATION / DÉSENFUMAGE

LE BIM 12/10/2021 55
LOCAUX TECHNIQUES CVC PRODUCTIONS

Locaux techniques de productions de chaud et de froid

LE BIM 12/10/2021 56
LES NOMENCLATURES, POUR EXTRAIRE DES
INFORMATIONS DU MODÈLE:

Tableau de portes, etc.

| Exemple d’un tableau régissant les cartouches extrait
de Revit:

► Exemple d’une nomenclature des chemins de câbles extraite de Revit:

LE BIM 12/10/2021 57
MABILAIS - PLAN BT

LE BIM 12/10/2021 58
LES DIFFÉRENCES AVEC LA 2D : LES LIVRABLES

Qualité des livrables améliorée

Différences 2D/ maquette
| Maquette Revit : multiples représentations d’un même
modèle
| Base de données « orientée » livrables
| Vue réaliste
| Coupes et vues coordonnées en temps réel

LE BIM 12/10/2021 59
LES DIFFÉRENCES AVEC LA 2D : LES RELATIONS HUMAINES

Maitre
Programmation
d’ouvrage

exploitant
exploitation
BIM Maitre
Conception
d’œuvre

Synthèse,
exécution
Entreprises Études d’exécution

LE BIM 12/10/2021 60
LES DIFFÉRENCES AVEC LA 2D :
LES RELATIONS LOGICIELLES

LE BIM 12/10/2021 61
SIMULATIONS NUMERIQUES
LES SIMULATIONS NUMÉRIQUES

LE BIM 12/10/2021 63
CALCULS DE STRUCTURES

Tour Yset Tour DUO 2

Tour First

LE BIM 12/10/2021 64
MODÈLE NUMÉRIQUE CVC

LT ventilation
niveaux haut

LT ventilation
niveaux moyens

LT ventilation
socle et prod.

LE BIM 12/10/2021 65
FAÇADES

LE BIM 12/10/2021 66
LES FAÇADES, GÉNÉRÉES PAR LA LUMIÈRE

LE BIM 12/10/2021 67
INTÉGRER LES SYSTÈMES ENVIRONNEMENTAUX AVEC LA
ROBUSTESSE DE L’ARCHITECTURE TECHNIQUE

LE BIM 12/10/2021 68
MODÈLES PARAMÉTRIQUES

TITRE DE LA PRESENTATION 12/10/2021 69

MODÈLES PARAMÉTRIQUES

LE BIM 12/10/2021 70
NOUVELLES TECHNOLOGIES

12.10.21 71
CAPTURE 3D DE LA RÉALITÉ

LE BIM 12/10/2021 72
CAPTURE 3D DE LA RÉALITÉ

LE BIM 12/10/2021 73
 RÉCEPTION PAR SCAN 3D

Cartographie de
la planéité des
dalles.

LE BIM 12/10/2021 74
MOBILITÉ ET RÉALITÉ AUGMENTÉE

LE BIM 12/10/2021 75
MOBILITÉ ET RÉALITÉ AUGMENTÉE

LE BIM 12/10/2021 76
INTERACTIVITÉ IN SITUE AVEC TABLETTE

LE BIM 12/10/2021 77
IMPRESSION 3D

LE BIM 12/10/2021 78
LE BIM EN PHASE EXPLOITATION
LES CAS D’USAGES EN PHASE EXPLOITATION
Lien avec les systèmes maintenance

Lien avec les systèmes de gestion immobilière

Lien avec les systèmes de gestion technique

Plateforme de gestion et de suivi sur site

Plan prévisionnel de maintenance

Gestion des actifs

Gestion des espaces et occupation

Plan d’urgence et de sécurité

Analyse énergétique d’exploitation

TITRE DE LA PRESENTATION 12/10/2021 80

IDENTIFICATION DU BESOIN
Enrichir les MN d’informations

Communiquer avec la GMAO

Utiliser les MN en support

d’intervention

Mieux maitriser la gestion

patrimoniale (son référentiel)
LE BIM 12/10/2021 81
COBIE – UN STANDARD D’ÉCHANGE
Qu’est ce que COBIE ?

“Construction to Operations Building Information

E xchange”

Un Format Standard d’Information dans un seul fichier

Utilisé pour l'échange d'informations sur les bâtiments entre

les phases du cycle de vie

pour le transfert d’information d'Opération & Maintenance

dans l'organisation du client

Un standard ouvert créé aux États-Unis et adapté au

Royaume-Uni nécessaire sur le gouvernement du Royaume-
Uni

LE BIM 12/10/2021 82
 CYCLE DE VIE DE LA GESTION DES INFORMATIONS
BIM + COBIE

extraction
des informations
requises
= intégration

Mise en
service
exploitant

attribution
consultation exécution

candidat titulaire
LE BIM 12/10/2021 83
COBIE | CAPTURE D’INFORMATION SITE
(AVEC BIM360)

LE BIM 12/10/2021 84
COBIE | ATTACHEMENT D’INFORMATION

LE BIM 12/10/2021 85
LE BIM
MANAGER
MAITRISER
| Le monde de la construction et processus d’exécution de projet,
| Les cadres réglementaires,
| La collaboration en BIM,
| Les logiciels BIM, leurs potentiels et leurs limitations,
| L’interopérabilité,
| Les flux, qualité et sécurité des données,
| La formation,
| La gestion de l’impact du BIM sur les utilisateurs,
| La veille technologique.

LE BIM 12/10/2021 87
LE BIM MANAGER
Le BIM n’existe pas sans base de données. Il faut donc définir
qui renseigne quoi et quand :

Pendant les phases de conception : la base de

données s’enrichira de l’expertise des différentes
disciplines, ce qui permettra de prendre les bonnes
décisions et de maîtriser le budget du projet.

LE BIM 12/10/2021 88
LE BIM MANAGER

Pendant les phases de construction (après

appel d’offre) : les acteurs des différents lots
(fabricants, fournisseurs…) vont pouvoir
renseigner la base (avis techniques,
modèles, références…).

LE BIM 12/10/2021 89
 LE BIM MANAGER
Pendant la phase d’exploitation : la personne en charge de
la gestion du patrimoine pourra interroger la base de
données pour anticiper et budgétiser les travaux
nécessaires au bon fonctionnement de l’ouvrage. Elle devra
également renseigner la base pour maintenir à jour la «
biographie » du bâtiment jusqu’à sa démolition qui aura été
également prévue (dépollution, quantités, etc.).

NB: pour faciliter la gestion du patrimoine, il est essentiel de prendre en compte

les enjeux et problématiques liés à l’exploitation des bâtiments dès les phases
de conception.

LE BIM 12/10/2021 90
EXEMPLES
LE BIM 12/10/2021 92
LE BIM 12/10/2021 93
CONTACT EGIS
Laurent MARIE – BIM MANAGER BU BÂTIMENT
