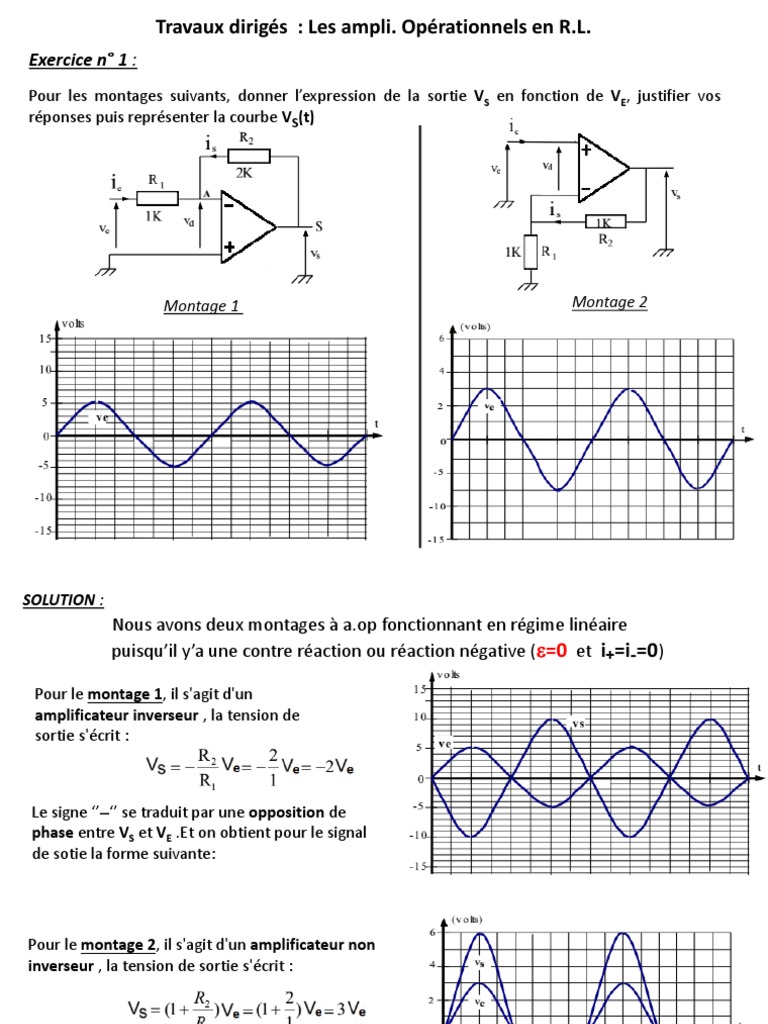

Travaux dirigés : Les ampli. Opérationnels en R.L.

Exercice n° 1 :
Pour les montages suivants, donner l’expression de la sortie VS en fonction de VE, justifier vos
réponses puis représenter la courbe VS(t)

Montage 1 Montage 2
SOLUTION :
Nous avons deux montages à a.op fonctionnant en régime linéaire
puisqu’il y’a une contre réaction ou réaction négative (e=0 et i+=i-=0)

Pour le montage 1, il s'agit d'un

amplificateur inverseur , la tension de
sortie s'écrit :

Le signe ‘’-‘’ se traduit par une opposition de

phase entre VS et VE .Et on obtient pour le signal
de sotie la forme suivante:

Pour le montage 2, il s'agit d'un amplificateur non

inverseur , la tension de sortie s'écrit :

Et on obtient pour le signal de sotie la forme

suivante:
Exercice n° 2 :

Soit le montage suivant :

1. Dans quel régime fonctionne l'amplificateur

opérationnel? Justifier.
2. Exprimer Vs en fonction de Ve.
3. Que vaut Ie ?
4. Exprimer Vs en fonction de E.
5. Comment appelle-t-on ce montage ?
SOLUTION :

1. Le montage présente une contre réaction entre la sortie et l’entrée inverses (l’entrée -).
L'amplificateur opérationnel fonctionne alors en régime linéaire.

Dans ce cas e = 0V et V+ = V-.

2. L’expression de Vs en fonction de Ve
Or on a : Vs = V- et Ve = V+ Donc : Vs = V e

3. Valeur de Ie
Comme on a: Ie = i+ = 0 D’où: Ie = 0

4. Exprimons Vs en fonction de E
On a : Ve = E – rIe = E et VS = Ve Soit donc: Vs = E

5. On appelle ce montage : montage suiveur ( où VS = Ve et AV =1).

Exercice n° 3:

On considère le montage suivant :

Déterminer l’expression de la sortie Vo en fonction des entées
Donner Vo pour le cas où
R0 =R2= R11= R12= R13=R
SOLUTION :

Le montage étant contre-réactionné, on a e = 0 Soit donc V+ = V

En appliquant leu théorème de Millman en V+ et en V-

On a :
Soit :

Et

Donc :

Cas où R0 =R2= R11= R12= R13=R

On obtient :
Exercice n° 4 :

Soit le montage suivant :

1. Comment fonctionne l’amplificateur opérationnel (justifier) .Conséquence .

2. Exprimer V+ en fonction de V2, R1, R2.
3. Exprimer V- (tension entre l'entrée moins de l’amplificateur opérationnel et la masse) en
fonction de V1, Vs, R1 et R2
4. En déduire VS en fonction de V1, V2, R1 et R2. Comment appelle-t-on ce montage ?
5. R1 = 20k. Pour quelle valeur de R2 on a VS = 10(V2 - V1).
SOLUTION :

1. Le montage présente une contre réaction entre la sortie et l’entrée (l’entrée –).
L'amplificateur opérationnel fonctionne alors en régime linéaire dans ce cas e = 0V et V+ = V–.
2. On a : V2–V+ = R2I2 et V+ = R1I2 (i+ = 0)
Or V2 = (R2 + R1) I2 = (R2 + R1)V+ / R1 Soit V+ = V2 R1 /(R2 + R1)

3. On a : V1– V- = R2 I1 D’où I1 = (V1– V-) / R2 (1)

Et V-– VS = R1IS I1 = IS (i- = 0) V-– VS = R1I1 (2)

(1) et (2)  V- – VS = R1 (V1 – V-) / R2

 V-(R1 + R2) = R1V1 + R2Vs

 V- = (R1V1 + R2VS) / (R1 + R2)

4. Comme V+ = V-  V2 R1/(R2 + R1) = (R1V1 + R2VS) / (R1 + R2)

 V2 R1 = (R1V1 + R2VS)

 VS = (V2 – V1) R1 / R2
On appelle ce montage : amplificateur différenciateur.

5. On prend pour R1 = 20k et on veut obtenir pour VS = 10(V2- V1) soit : R1/R2=10 donc: R2 = 2k
Exercice n° 5

Soit le montage suivant :

Déterminer l’expression de la sortie Vo ( sans R2)
Conclure sur la fonction de ce circuit et le rôle de R2
SOLUTION :
Ce montage donne en sortie l’intégrale de l’entrée divisée par la constante de temps RC

En effet :
On a : Et

Comme IS= IE

On a :

Variante : Et

Comme IS= IE On a :

Rôle de R2 : Limiter le gain en boucle ouverte

Gain d’un montage ampli inverseur est tel que Avec :

Soit :

Ce qui donne en continu, (=0) un gain est infini c’est donc le rôle d’utiliser R2 pour
limiter le gain.
En effet, aux basses fréquences, l’ampli est en boucle ouverte. Sur le signal nul d’un
GBF, il risque de partir en saturation, car il y a toujours un e de tension en entrée.
Exercice n° 6

Soit le montage suivant :

1 - Quelles sont les hypothèses utilisables
pour l’étude de ce montage ?

2 - Rappels sur le condensateur :

On rappelle que pour le courant : avec q quantité d’électricité qui traverse le
conducteur. L’intensité du courant représente donc la quantité d’électricité par unité de temps.
On rappelle que pour le condensateur : q = C.uC , avec q charge portée par une armature, C

capacité du condensateur et uc tension aux bornes du condensateur. Donner l’expression de ie en

fonction de C et uc.

3- Donner la relation entre Ve et uc.

4- Donner l’expression de ie en fonction de Vs et R

5 - Donner l’expression de Vs en fonction de Ve, R et C.

1- Hypothèses :
• fonctionnement en régime linéaire ;
•e=0
• I = I+ = 0 mA
-
2 - Expression de ie en fonction de C et uc :

3 - Relation entre Ve et uc : On a Ve = uc

4 - Expression de ie en fonction de Vs et R :

5 - Expression de ie en fonction de Ve et C :

6 - Expression de ie en fonction de Ve, R et C :

Exercice n° 7
Soit l’amplificateur d’instrumentation à trois étages suivant :

R′ R
1/ Monter que : VS2 − VS1 = [1 + R + R ](e1− e2)
g g
2/ En déduire l’expression de VS2- VS1 lorsqu’on prend R = R’
3/ Prenons R2= R4, R1= R3 et R = R’ déterminer l’expression du signal de sortie VS en fonction des
entrées e1 et e2
4/ application numérique :
Calculer le gain en tension pour R=R’= R1= R2=R3= R4=3K et Rg= 60,6
SOLUTION :
1/ Par application du théorème de superposition à l’entrée :
a/ e2=0 L’ampli A1 est inverseur et on obtient VS1(e2=0)= -(R/Rg)e1
L’ampli A2 est non inverseur et on obtient VS2(e2=0)= -(1+ R’/Rg)e1
b/ e1=0 L’ampli A1 est non inverseur et on obtient VS1(e1=0)= -(1+ R/Rg)e2
L’ampli A2 est inverseur et on obtient VS2(e1=0)= -(R’/Rg)e1
On obtient donc :

Pour VS1= VS1(e2=0) + VS1(e1=0)= -(R/Rg)e1+ (1+ R/Rg)e2 = e2 -R/Rg(e1-e2)

Et pour VS2= VS2(e2=0) + VS2(e1=0)= (1+ R’/Rg)e1- (R’/Rg)e2= e1 + R’/Rg(e1-e2)

Par conséquent on a : VS2- VS1= e1 + R’/Rg(e1-e2)- e2 -R/Rg(e1-e2)

Soit donc : VS2- VS1= [1 + R’/Rg+ R/Rg](e1-e2)
2/ Si on prend R=R’, l’expression précédente devient : VS2- VS1= [1 + 2R/Rg](e1-e2)
3/ L’étage de sortie étant un amplificateur différentielle (exercice 4)
comme c’est Indiqué sur le schéma suivant :

le calcul d’un tel étage donne

pour La tension de sortie :
Pour avoir le cas simple, on prend R1=R3 et R2=R4

On obtient alors l’expression suivante pour VS

Si on prend R= R’ on obtient :

D’où :

4/ Application numérique :

Si on prend R= R’=R1=R2=R3=R4=3K et Rg=60,6 alors on obtient pour Avd = 100

Exercice n° 8 Application aux capteurs

Pour le capteur : L’une des

résistances (R) varie avec
la mesure. R≈(1+x)RA

Déterminer VS

SULUTION :

Par application de Millman en A et B donne on trouve : et

Si on prend RA= RB=R’ et comme . R≈(1+x)RA alors :

Soit :
Le calcul du courant I donne :

On trouve donc :
D’où :
