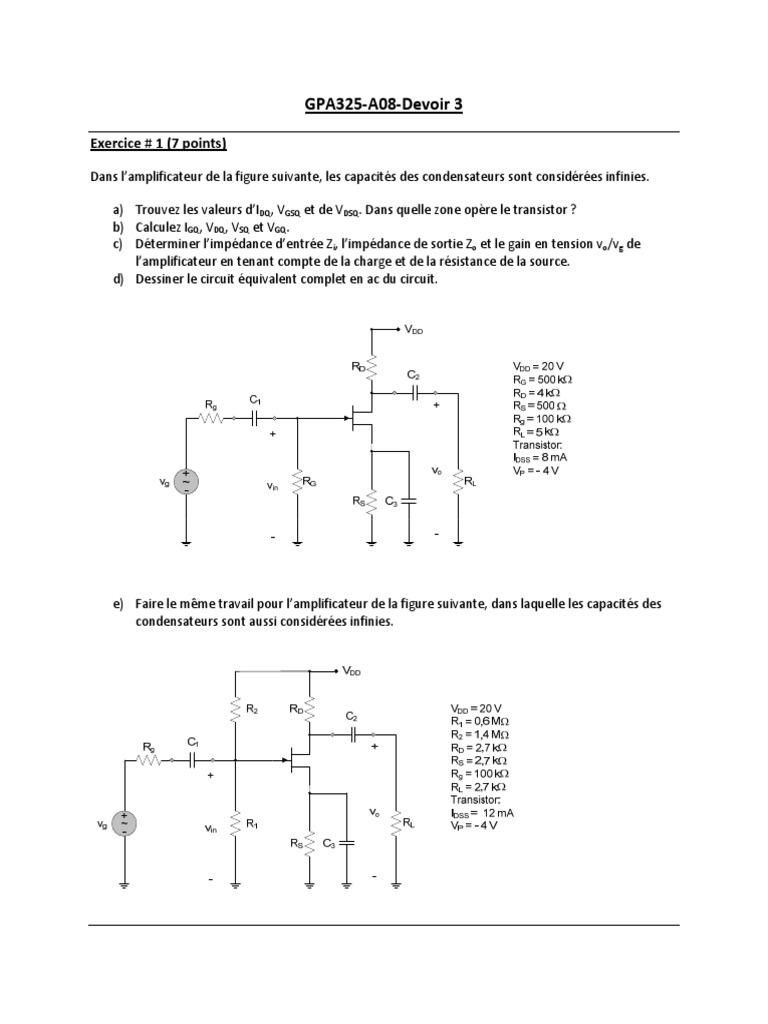

GPA325‐A08‐Devoir

3

Exercice # 1 (7 points)

Dans l’amplificateur de la figure suivante, les capacités des condensateurs sont considérées infinies.

a) Trouvez les valeurs d’IDQ, VGSQ et de VDSQ. Dans quelle zone opère le transistor ?
b) Calculez IGQ, VDQ, VSQ et VGQ.
c) Déterminer l’impédance d’entrée Zi, l’impédance de sortie Zo et le gain en tension vo/vg de
l’amplificateur en tenant compte de la charge et de la résistance de la source.
d) Dessiner le circuit équivalent complet en ac du circuit.


e) Faire le même travail pour l’amplificateur de la figure suivante, dans laquelle les capacités des
condensateurs sont aussi considérées infinies.



Exercice # 2 (6 points)

Soit le circuit à amplificateurs opérationnels idéals suivant.
a) Trouver l’expression de vo en fonction de x, la position du curseur du potentiomètre par
rapport à la masse (considérée comme l’origine du déplacement), et de L, la longueur du
potentiomètre.
b) Quelle est la plage de variation de vo.
c) Quel est le rôle du premier amplificateur?



R2

R + R1
5V -
-
+ +

vo
vréf
-

R1 R2


Exercice # 1 (7 points)

Soit l’amplificateur de la figure suivante.

Données:
R1 = 3 kΩ, R2 = 12 kΩ, RE = 50 kΩ, RS = 2 kΩ, RL = 50 kΩ, β = 200, VBE = 0,7 V, VCC = 12 V.
Les capacités des condensateurs sont considérées infiniment grandes.

a) Déterminer le point de fonctionnement au repos de l’amplificateur.
b)  Tracer le schéma équivalent détaillé en AC de l’amplificateur.
c) Déterminer le gain en tension à vide, les impédances d’entrée et de sortie de l’amplificateur.
d) Tracer le schéma équivalent simplifié en AC de l’amplificateur.
e) Trouver le gain en tension en charge (vo/vs) et le gain en courant.
f) Calculer le rendement maximal de l’amplificateur.


Vcc

R1

Rs

+ +
vs R2 RE RL vo
-
-
