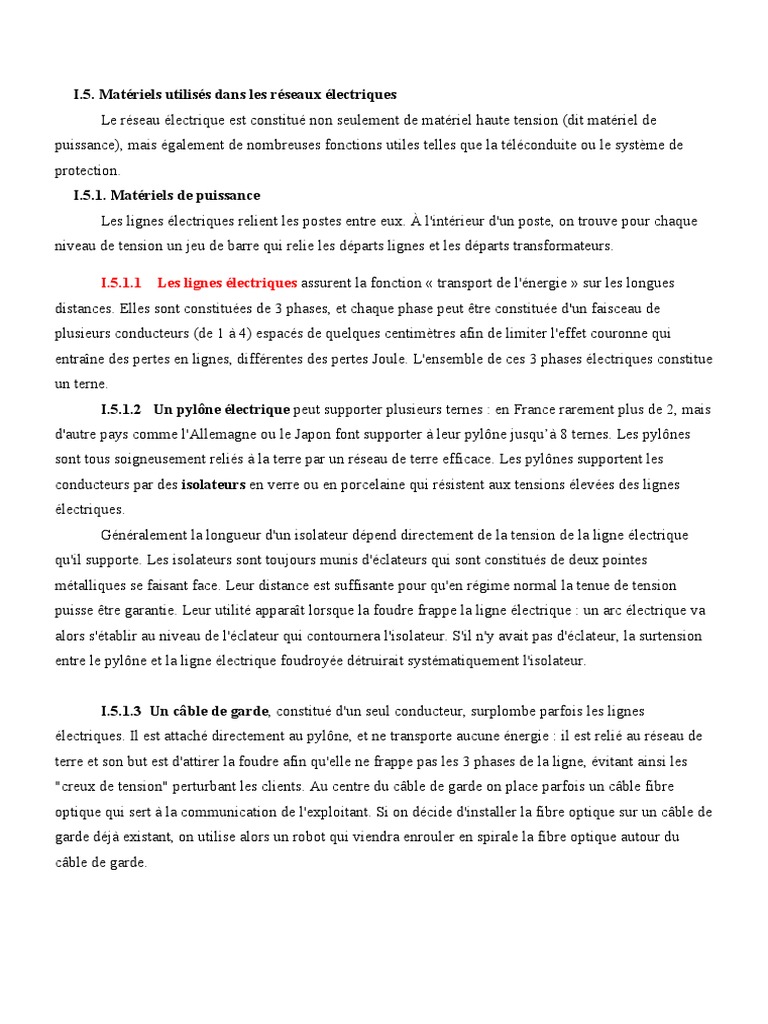

I.5.

Matériels utilisés dans les réseaux électriques

Le réseau électrique est constitué non seulement de matériel haute tension (dit matériel de
puissance), mais également de nombreuses fonctions utiles telles que la téléconduite ou le système de
protection.
I.5.1. Matériels de puissance
Les lignes électriques relient les postes entre eux. À l'intérieur d'un poste, on trouve pour chaque
niveau de tension un jeu de barre qui relie les départs lignes et les départs transformateurs.

I.5.1.1 Les lignes électriques assurent la fonction « transport de l'énergie » sur les longues
distances. Elles sont constituées de 3 phases, et chaque phase peut être constituée d'un faisceau de
plusieurs conducteurs (de 1 à 4) espacés de quelques centimètres afin de limiter l'effet couronne qui
entraîne des pertes en lignes, différentes des pertes Joule. L'ensemble de ces 3 phases électriques constitue
un terne.
I.5.1.2 Un pylône électrique peut supporter plusieurs ternes : en France rarement plus de 2, mais
d'autre pays comme l'Allemagne ou le Japon font supporter à leur pylône jusqu’à 8 ternes. Les pylônes
sont tous soigneusement reliés à la terre par un réseau de terre efficace. Les pylônes supportent les
conducteurs par des isolateurs en verre ou en porcelaine qui résistent aux tensions élevées des lignes
électriques.
Généralement la longueur d'un isolateur dépend directement de la tension de la ligne électrique
qu'il supporte. Les isolateurs sont toujours munis d'éclateurs qui sont constitués de deux pointes
métalliques se faisant face. Leur distance est suffisante pour qu'en régime normal la tenue de tension
puisse être garantie. Leur utilité apparaît lorsque la foudre frappe la ligne électrique : un arc électrique va
alors s'établir au niveau de l'éclateur qui contournera l'isolateur. S'il n'y avait pas d'éclateur, la surtension
entre le pylône et la ligne électrique foudroyée détruirait systématiquement l'isolateur.

I.5.1.3 Un câble de garde, constitué d'un seul conducteur, surplombe parfois les lignes
électriques. Il est attaché directement au pylône, et ne transporte aucune énergie : il est relié au réseau de
terre et son but est d'attirer la foudre afin qu'elle ne frappe pas les 3 phases de la ligne, évitant ainsi les
"creux de tension" perturbant les clients. Au centre du câble de garde on place parfois un câble fibre
optique qui sert à la communication de l'exploitant. Si on décide d'installer la fibre optique sur un câble de
garde déjà existant, on utilise alors un robot qui viendra enrouler en spirale la fibre optique autour du
câble de garde.
 Fig I.10. Lignes de transport d’énergie
électrique

I.5..1.4 Les transformateurs de puissance

On trouve sur les réseaux électriques deux types de transformateurs de puissance :
Les autotransformateurs qui n'ont pas d'isolement entre le primaire et le secondaire :

Ils ont un rapport de transformation fixe quand ils sont en service, mais qui peut être changé si
l'autotransformateur est mis hors service.

Les transformateurs avec régleurs en charge :

sont capables de changer leur rapport de transformation quand ils sont en service. Ils sont utilisés
pour maintenir une tension constante au secondaire (la tension la plus basse) et jouent un rôle important
dans le maintien de la tension.

Les transformateurs étant des matériels particulièrement coûteux, leur protection est assurée par différents
mécanismes redondants.
Fig I.11 Transformateur de puissance

I.5..1.4Les postes électriques

Les postes électriques sont les noeuds du réseau électrique. Ce sont les points de connexion des lignes
électriques. Les postes des réseaux électriques peuvent avoir deux finalités :
- L’interconnexion entre les lignes de même niveau de tension : cela permet de répartir l'énergie sur les
différentes lignes issues du poste ;

- La transformation de l'énergie : les transformateurs permettent de passer d'un niveau de tension à un

autre.

De plus, les postes électriques assurent des fonctions stratégiques : assurer la protection du réseau : un
système complexe de protection permet qu'un défaut sur un seul ouvrage n'entraîne pas la mise hors
tension de nombreux ouvrages, ce qui risquerait de mettre une vaste zone hors tension. Cette protection
est assurée par des capteurs qui fournissent une image de la tension et du courant à des relais de
protection, lesquels élaborent des ordres de déclenchement à destination des disjoncteurs

Fig I.12. Poste électrique

I.5..2. Matériels de surveillance et de commande

La conduite s'effectue depuis des centres de conduite régionaux (dispatchings) ou nationaux. Ceux-ci
disposent d'instruments de téléconduite (des SCADA, notamment) comprenant des dispositifs
permettant :
de commander les organes de coupure (disjoncteurs, sectionneurs),

de connaître la position de ces organes,

de mesurer un certain nombre de grandeurs (tension, intensité, fréquence),

de signaler des dysfonctionnements (alarmes).

Outre les éléments ci-dessus permettant la conduite à distance, on trouve également des dispositifs
locaux, pouvant réaliser de façon automatique des manoeuvres destinées à sauvegarder le fonctionnement
du système électrique où à rétablir le service lorsqu’il a été interrompu.
Un important réseau de voies de télécommunication fiables et sécurisées est nécessaire pour échanger ces
informations entre le centre de conduite et les postes qu'il exploite.
Le matériel de surveillance est destiné à l'analyse à posteriori des incidents. Il comprend essentiellement
des consignateurs d'état chargés de relever la position des organes de coupure, et des perturbographes qui,
grâce à un système de mémoire, restituent l'évolution des tensions et des courants pendant le déroulement
des incidents. Lorsque des clients sensibles se trouvent à proximité du poste, des qualimètres, destinés à
mesurer les coupures brèves, peuvent aussi être installées. Les données fournies par ces équipements sont
consultées sur place. Par commodité, elles peuvent être transmises à distance, mais la fiabilité demandée
aux voies de transmission utilisées est moins importante que dans le cas précédent
 ‫أنواع الكابالت الكهربائية اعتما ًدا على استخدامها‬
‫تتنوع الكابالت الكهربائية ومقاساتها بتنوع المهام المستخدمة فيها‪ ،‬وبنا ًء على ذلك نجد األنواع التالية‪:‬‬

‫كابالت الجهد المنخفض‪ :‬هي الكابالت المستخدمة‪ ,‬في اللوحات الكهربائية‪ ،‬و ُت عتبر مناسبة للتطبيقات المنزلية واألماكن العامة وكأسالك داخلية في‬ ‫‪‬‬
‫الخزانات الكهربائية واألجهزة الكهربائية الصغيرة‪.‬‬

‫كابالت الطاقة‪  :‬هي الكابالت المستخدمة في المنشآت الصناعية واألماكن العامة‪ ،‬وتستخدم بشكل شائع في تطبيقات نقل الطاقة بمختلف التوترات‪.‬‬ ‫‪‬‬

‫الكابالت المصفحة‪  :‬تصنع هذه الكابالت من األلمنيوم أو الحديد في المنشآت الصناعية المعرضة لخطر العدوان الميكانيكي‪ ،‬كما تستخدم في األماكن‬ ‫‪‬‬
‫التي توجد بها قوارض‪ ،‬وكذلك في التركيبات في المباني المعرضة لخطر نشوب حريق وانفجار‪.‬‬

‫الكابالت المطاطية‪  :‬يتنوع استخدام الكابالت المطاطية المرنة إذ يمكن أن نجدها في المنشآت الصناعية الثابتة وكذلك في المنشآت المتنقلة‪ ،‬كما تستخدم‬ ‫‪‬‬
‫في أجهزة اللحام‪.‬‬

‫الكابالت الخالية من الهالوجين‪  :‬تتميز هذه الكابالت بانبعاث الغازات واألدخنة المنخفضة عند تعرضها للحريق لذا تكون مناسبة لالستخدام في‬ ‫‪‬‬
‫األلواح الكهربائية واألماكن العامة‪ ،‬والتركيبات بجميع أنواعها في األماكن العامة ودوائر الطوارئ وشبكات التوزيع العامة و أي ً‬
‫ضا لخدمة الجوال‪.‬‬

‫الكابالت المقاومة للحريق‪ :‬صممت هذه الكابالت خصيصً ا لنقل الطاقة الكهربائية في الظروف القاسية التي تحدث أثناء حريق طويل‪ ،‬لضمان وصول‬ ‫‪‬‬
‫التيار إلى إلى معدات الطوارئ وأجهزة اإلنذار الصوتية ومضخات المياه وما إلى ذلك‪.‬‬

‫كابالت التحكم‪  :‬تصمم هذه الكابالت لالستخدام في األجهزة المنزلية الصغيرة وفي أنظمة التحكم وفي توصيل المحركات‪ ,‬أو محوالت التردد ونقل‬ ‫‪‬‬
‫اإلشارات التي قد يؤثر عليها الجهد الناجم عن الحقول الكهرومغناطيسية الخارجية أو في توصيالت مصدر الطاقة لتجنب توليد الحقول‬
‫الكهرومغناطيسية‪.‬‬

‫كابالت األجهزة‪  :‬تكون هذه الكابالت مرنة ومحمية لنقل اإلشارات بين المعدات في المنشآت الصناعية‪ ،‬وهي مناسبة بشكل خاص لنقل البيانات األمثل‬ ‫‪‬‬
‫في البيئات ذات المستوى العالي من التداخل الكهرومغناطيسي‪.‬‬

‫الكابالت الشمسية‪  :‬تستخدم هذه الكابالت في توصيل األلواح الكهروضوئية‪ ،‬ومن األلواح إلى محول التيار المتردد‪ ،‬وذلك بسبب طريقة تصميمها‬ ‫‪‬‬
‫وتركيب غالفها المقاوم لإلشعاع الشمسي ودرجات الحرارة العالية‪ ،‬حيث يمكن تركيبها في الهواء الطلق بكل أمان‪.‬‬

‫الكابالت الخاصة‪  :‬تستخدم هذه الكابالت في تطبيقات خاصة مثل تركيب أنظمة اإلضاءة في المعارض التجارية وفي الرافعات والمصاعد والمضخات‬ ‫‪‬‬
‫المغمورة ومناطق مياه الشرب مثل أحواض السمك وأنظمة التنقية ونوافير مياه الشرب أو في أحواض السباحة ألنظمة اإلضاءة والتنقية والتنظيف‪.‬‬

‫أنواع الكابالت الكهربائية اعتما ًدا على الجهد المنقول فيها‬

‫توجد ست أنواع من الكابالت المستخدمة في األسالك الكهربائية بنا ًء على معدل الجهد المنقول ضمنها‪ ،‬وهي‪:‬‬

‫كابالت التوتر المنخفض‪ :‬لنقل توترات أو جهود أقل من ‪ 1000‬فولت‪.‬‬ ‫‪‬‬

‫كابالت التوتر العالي‪ :‬في خطوط توزيع الطاقة الكهربائية بين ‪ 1‬كيلوفولت و‪ 11‬كيلوفولت‪.‬‬ ‫‪‬‬

‫كابالت التوتر الفائق‪ :‬في خطوط توزيع الطاقة الكهربائية بين ‪ 22‬كيلوفولت و‪ 33‬كيلوفولت‪.‬‬ ‫‪‬‬

‫كابالت التوتر العالي جدً ا‪  :‬يستخدم هذا النوع من الكابالت الكهربائية في خطوط توزيع الطاقة الكهربائية بين ‪ 33‬كيلوفولت و‪ 66‬كيلوفولت‪.‬‬ ‫‪‬‬

‫كابالت التوتر الفائقة جدً ا‪  :‬يستخدم هذا النوع من الكابالت الكهربائية في الخطوط العلوية لعملية نقل الطاقة‪.‬‬ ‫‪‬‬

‫‪Types de câbles électriques en fonction de leur utilisation‬‬

Les câbles électriques et leurs tailles varient en fonction des tâches qui y sont utilisées, et en conséquence,
nous trouvons les types suivants :

• Câbles basse tension : Ce sont les câbles utilisés dans les panneaux électriques, et conviennent aux
applications domestiques, aux lieux publics et comme fils internes dans les armoires électriques et les
petits appareils électriques.

• Câbles d'alimentation : Ce sont les câbles utilisés dans les installations industrielles et les lieux publics,
et sont couramment utilisés dans les applications de transmission d'énergie de différentes tensions.

• Câbles armés : Ces câbles sont en aluminium ou en fer dans les installations industrielles à risque
d'agressions mécaniques, ils sont également utilisés dans les endroits où il y a des rongeurs, ainsi que
dans les installations dans les bâtiments à risque d'incendie et d'explosion.

• Câbles en caoutchouc : L'utilisation des câbles en caoutchouc flexibles est variable, car on peut les
trouver aussi bien dans les installations industrielles fixes que dans les installations mobiles, et ils sont
également utilisés dans les appareils de soudage.

• Câbles sans halogène : ces câbles se caractérisent par la faible émission de gaz et de fumées lorsqu'ils
sont exposés au feu, ils conviennent donc pour une utilisation dans les panneaux électriques et les lieux
publics, les installations de toutes sortes dans les lieux publics, les circuits d'urgence, les réseaux de
distribution publics , et aussi pour le service mobile.

• Câbles résistants au feu : ces câbles sont spécialement conçus pour la transmission d'énergie électrique
dans des conditions sévères qui se produisent lors d'un incendie prolongé, afin d'assurer que le courant
atteigne les équipements d'urgence, les alarmes sonores, les pompes à eau, etc.

• Câbles de commande : ces câbles sont conçus pour être utilisés dans les petits appareils
électroménagers, les systèmes de commande, la connexion de moteurs ou de convertisseurs de fréquence,
et la transmission de signaux susceptibles d'être affectés par la tension provoquée par des champs
électromagnétiques externes, ou dans les connexions de source d'alimentation pour éviter la génération
d'ondes électromagnétiques. des champs.

• Câbles d'instrumentation : Ces câbles sont souples et blindés pour la transmission de signaux entre
équipements dans des installations industrielles, et sont particulièrement adaptés pour une transmission
optimale des données dans des environnements à haut niveau de perturbations électromagnétiques.
• Câbles solaires : ces câbles sont utilisés pour connecter les panneaux photovoltaïques, et des panneaux
au transformateur AC, en raison de la façon dont il est conçu et installé, et sa couverture est résistante au
rayonnement solaire et aux températures élevées, car elle peut être en toute sécurité installé à l'extérieur.

• Câbles spéciaux : ces câbles sont utilisés dans des applications spéciales telles que l'installation de
systèmes d'éclairage dans les foires commerciales, les grues, les ascenseurs, les pompes submersibles, les
zones d'eau potable telles que les étangs à poissons, les systèmes de purification et les fontaines d'eau
potable, ou dans les piscines pour l'éclairage, la purification et systèmes de nettoyage

Types de câbles électriques en fonction de la tension qui y est transmise

Il existe six types de câbles utilisés dans les fils électriques en fonction du taux de tension transmis à
l'intérieur, et ils sont :

• Câbles basse tension : Pour transférer des tensions ou tensions inférieures à 1000 volts.

• Câbles à haute tension : dans les lignes de distribution d'énergie électrique entre 1 kilovolt et 11
kilovolts.

• Câbles à haute tension : dans les lignes de distribution d'énergie électrique entre 22 kV et 33 kV.

• Câbles à très haute tension : Ce type de câble électrique est utilisé dans les lignes de distribution
d'énergie électrique entre 33 kV et 66 kV.

• Câbles à très haute tension : ce type de câble électrique est utilisé dans les lignes aériennes du processus
de transmission d'énergie
