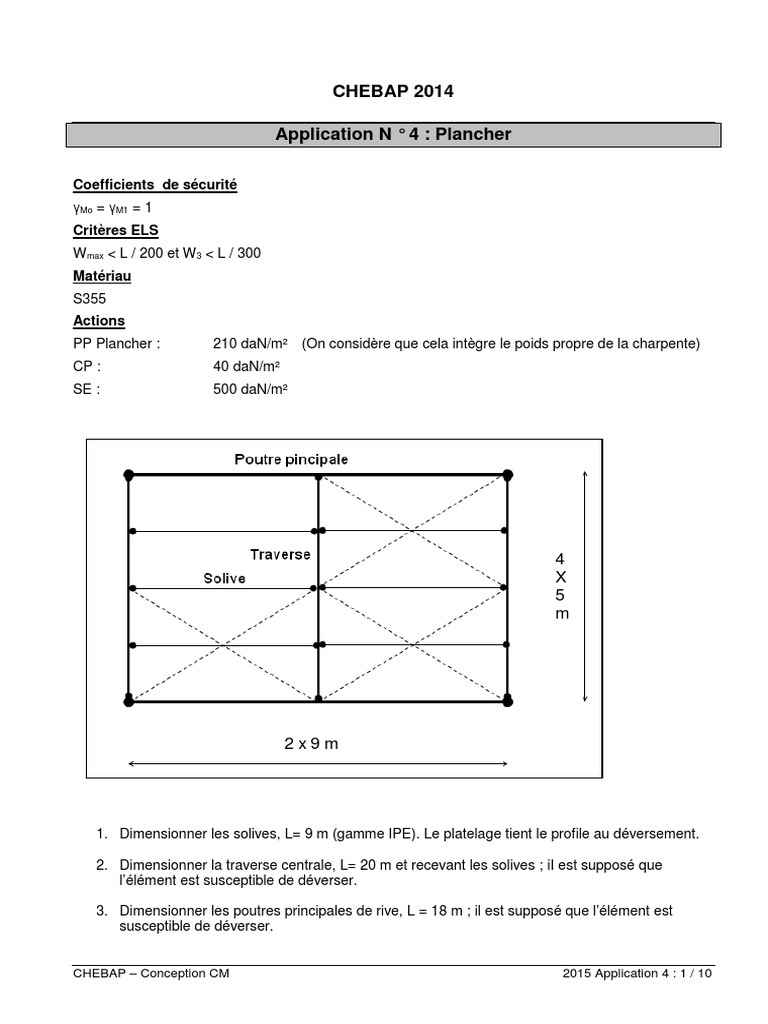

CHEBAP 2014

Application N ° 4 : Plancher

Coefficients de sécurité
γMo = γM1 = 1
Critères ELS
Wmax < L / 200 et W 3 < L / 300
Matériau
S355
Actions
PP Plancher : 210 daN/m² (On considère que cela intègre le poids propre de la charpente)
CP : 40 daN/m²
SE : 500 daN/m²

4
X
5
m

2x9m

1. Dimensionner les solives, L= 9 m (gamme IPE). Le platelage tient le profile au déversement.

2. Dimensionner la traverse centrale, L= 20 m et recevant les solives ; iI est supposé que

l’élément est susceptible de déverser.

3. Dimensionner les poutres principales de rive, L = 18 m ; il est supposé que l’élément est
susceptible de déverser.

CHEBAP – Conception CM 2015 Application 4 : 1 / 10

 1. Solive

L= 9m l2
fy = 355 MPa
l1
Largeurs afférentes
ℓ1 = 2.5 m
ℓ2 = 2.5 m L

Charges
cp 250 daN/m²
cp /ml 1250 daN/ml
se 500 daN/m²
se /ml 2500 daN/ml

Critère ELU
qELU = 5437.5 daN/ml poids propre??
My,Sd = 55054.69 daN.m
Wpl,y ≥ 1550.84 cm3 M/fy
pourquoi pas Wel

Critères ELS
L/250 36 mm code? f = 5 q L4 / (384 E I)
wmax = 3750 daN/ml
Iy ≥ 44494.63 cm4

L/300 30 mm code?
W3 = 2500 daN/ml ?
Iy ≥ 35595.7 cm4

Dimensionnement
IPE 500
2194 cm3 MSd/Mpl,Rd = 0,70
48198 cm4 33 mm = L/371 (wmax)
4
48198 cm 22mm = L/406 (w3)
(Poids = 90.7 daN/ml)

CHEBAP – Conception CM 2015 Application 4 : 2 / 10

2. Traverse centrale de 20 m

l1

l2

L
L= 20 m
fy = 355 MPa

Largeurs afférentes
ℓ1 = 5m
ℓ2 = 9m

Charges
cp 250 daN/m2
P cp 11250 daN/ml
se 500 daN/m2
P se 22500 daN/ml

Critère ELU
3 charges P sur une poutre de 20m à L/4
PELU = 48937.5 daN
My,Sd =
489375 daN.m
Wpl,y ≥ 13785.2 cm3 suppose cl1 ou cl2

Critères ELS
L/250 80 mm
PELS = 33750 daN 19 P L3 / (384 E I)
Iy ≥ 834960.9375 cm4

L/300 66.7 mm
PSE = 22500 daN
Iy ≥ 667968.75 cm4

Critère de déversement

Caractéristiques géométriques et mécaniques

H= 1300 mm (hauteur totale du profilé)
tw = 15 mm
B= 350 mm

CHEBAP – Conception CM 2015 Application 4 : 3 / 10

 tf = 35 mm
1212996.29
Iy = cm4
ELS : Oui 55 mm = L/363
Wel,y = 18661.48 cm3 44 mm = L/453
Wpl,y = 21169.63 cm3
A= 42950 mm2
p= 335.01 Kg/ML
3
It = 1138.79 cm4 formule ?, code?Σ 1/3*bi ei
Iz = 25045.01 cm4
Iw = 100194129.49 cm6 ??

S355 ε=0.81
Classe de la section
PRS Classe 1 Classe 2 Classe 3
Ame 58.6 67.5 100.9
Sem. 7.3 8.1 11.4
d/tw = 82.0 3
c/tf = 4.8 1
La section est de classe 3. Wel,y

P P P

Moment critique de déversement

M=(3/8)PL
M=(1/2)PL

Ld = 5m
C1 = 1,140 page 18 annexe (ψ = (3/8) / (1/2) = 0.75)
π² E Iz / Ld² = 1977474.76 daN
K= 1 kz?
kw = 1 kw?
k Iw / k w Iz = 4000.56 cm2
Ld² G It / π² E Iz = 460.71 cm2 G?
Mcr = 1505722.54 daN.m formule page 158
λLT = 0.71
αLT = 0.76 tableau 6.3 PRS h/b > 2 soit courbe d
ΦLT = 0.94 expression 6.56
χLT = 0.64
Avec γM1 = 1,00
Moment résistant
Mb.Rd = 423273.2 daN.m

Vérification

CHEBAP – Conception CM 2015 Application 4 : 4 / 10

 My,Sd / Mb.Rd = 1,16 : à revoir

Afin de définir un PRS qui convient, trois types de solution :

remarque
1) Réduire la longueur de déversement en ajoutant des points de maintien
2) Augmenter les dimensions de la section, de l'une des façons suivantes (ordre décroissant) :
H puis b puis tf puis tw
