17/03/2019

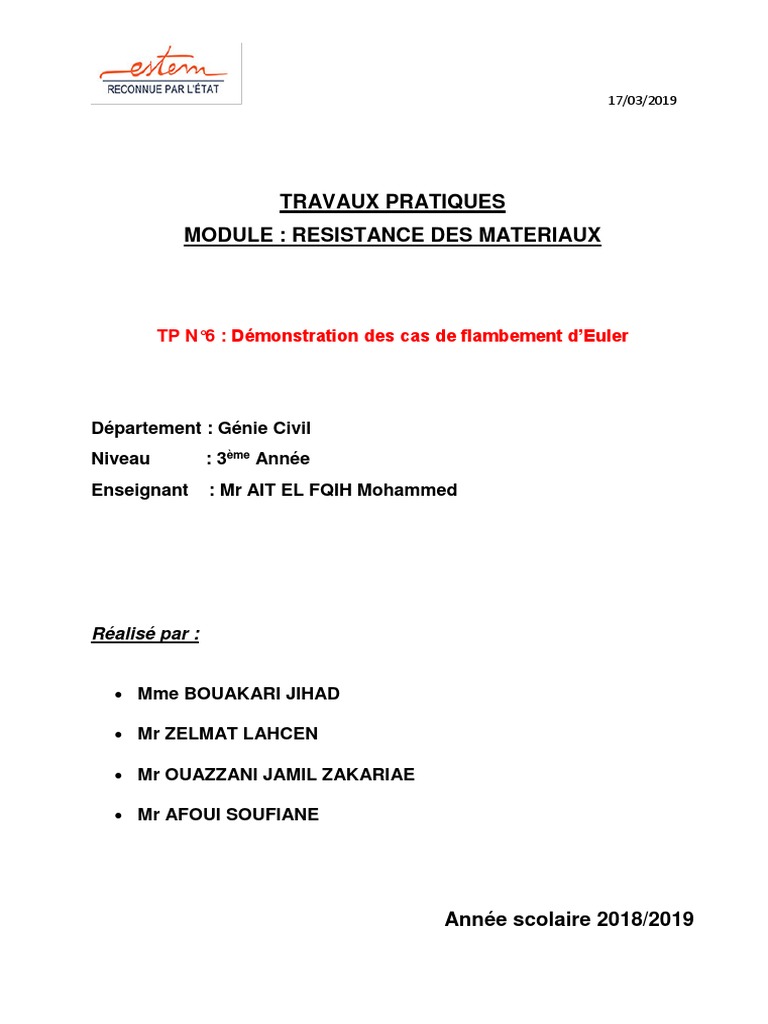

TRAVAUX PRATIQUES
MODULE : RESISTANCE DES MATERIAUX

TP N°6 : Démonstration des cas de flambement d’Euler

Département : Génie Civil

Niveau : 3ème Année
Enseignant : Mr AIT EL FQIH Mohammed

Réalisé par :

 Mme BOUAKARI JIHAD

 Mr ZELMAT LAHCEN

 Mr OUAZZANI JAMIL ZAKARIAE

 Mr AFOUI SOUFIANE

Année scolaire 2018/2019

 17/03/2019
1. Objectif du TP :

 Calcul de l’effort de flambement Fk.

 Calcul de la contrainte de flambement 𝜎k.

2. Description :
Dans la théorie de la stabilité, les quatre cas de flambement eulériens représentent le
flambement élastique par flexion des barres droites soumises à une contrainte de compression.
A partir d’une charge donne (charge de flambement), la barre perd en stabilité et une
déformation croissant de la barre est constatée. L’axe de la barre se déporte latéralement.
Euler décrit quatre cas de flambement de la barre élastique avec une force de compression
axiale pour différents types de montage.
Cette manipulation permet de démonter de manière claire les quatre cas de flambement
eulériens. Pour cela, quatre barres sont encastrées ou montées de différentes manières dans
un bâti et chargées.
Selon les conditions de montage, différentes forces de poids sont nécessaires jusqu’à ce que la
charge de flambement soit atteinte et que les axes de barre se déportent latéralement .la
longueur de flambement peut être détectée directement devant la paroi arrière blanche avec
trame imprime.
Les barres d’essai se composent d’acier à ressorts inoxydable et restent dans le domaine
élastique pendant l’essai.
Selon le type d’appui, les barres d’essai sont encastrées ou rotulées. Tous les cas de
flambement eulériens sont ainsi réalisés avec les différents types d’appui. Des logements sont
prévus dans les supports supérieurs afin de placer les poids. Les barres d’essai sont chargées
par étapes.
Cela permet de mettre clairement en évidence l’apparition de la perte de stabilité, le
Flambement.
Les pièces d’essai sont logées de manière claire et protégées dans un système de rangement.

Fig 1 :l’appareil de flambement

 17/03/2019
I. Résultats des essais :
D’après des essais effectués au laboratoire pour les différentes barres par notre groupe, les
résultats sont indiqués aux tableaux suivants pour les quatre cas :

1er Cas :
L=180mm (longueur initiale de la barre)

Force(N) 1 2 3 4 5 6 7 8
Δl(mm) 0 0 0 1 2 3 26 26
 17/03/2019

2ème Cas :
L=190mm (longueur initiale de la barre)

Force(N) 1 2 3 4 5 6 7 8 9 10 12 13 14
Δl(mm) 0 0 0 0 2 2,5 3 3 3 3,5 7 8 23

3ème Cas :
L=199mm (longueur initiale de la barre)

Force(N) 1 2 3 4 5 6 7 8 9 10 15 19 20 22 23 24 25 26 27 28 29
Δl(mm) 0 0 0 0 0 0 0 0 0 1 1,5 2 2 2,5 3 3,5 5 6 6,7 12 14
 17/03/2019

4ème Cas :
L=199mm (longueur initiale de la barre)

Force(N) 1 2 3 5 6 7 10 15 20 25 30 35 40 50
Δl(mm) 0 0 0 1,5 6 7 9 10 11 11 12 12 12 12

II. Résultats en Graphie :

1er Cas :
 17/03/2019

2ème Cas :

3ème Cas
 17/03/2019

4ème Cas

 Calcul de l’effort de flambement Fk :

𝜋2 .𝐸.𝐼
Selon la relation d’Euler suivante : 𝐹𝐾 =
𝐿𝑘²
Avec Fk : effort de flambement critique.
Lk : longueur de la barre.
E : module d’élasticité.
I : moment d’inertie géométrique axial de la coupe transversale.

1èr cas :
On a Lk = 2*180=360mm
E=210000 MPa
I=bh3/12 =12*1803/12=5832000 mm4
𝜋2 ∗210000∗5832000
Donc 𝐹𝑘 = =93267762 MPa.mm²
360²
 17/03/2019
ème
2 cas :
On a Lk =L= 190mm
E=210000 MPa
I=bh3/12 =12*1903/12=6859000 mm4
𝜋2 ∗210000∗6859000
Donc 𝐹𝑘 = 190²
= 393797216 MPa.mm²

3ème cas :
On a Lk = 0,7*L=0,7*199=139.3mm
E=210000 MPa
I=bh3/12 =12*1993/12=7880599 mm4

𝜋2 ∗210000∗7880599
Donc 𝐹𝑘 = =841736261 MPa.mm²
139.3²

4ème cas :
On a Lk = 0,5*L=0,7*199=99.5mm
E=210000 MPa
I=bh3/12 =12*1993/12=7880599 mm4
𝜋2 ∗210000∗7880599
Donc 𝐹𝑘 = =1649803072MPa.mm²
99.5²
 Calcul de la contrainte de flambement 𝜎k:

Pour déterminer la contrainte de flambement, on fait appel au coefficient

d’élancement 𝜆 en tant que paramètre du matériau et au rayon du moment d’inertie
géométrique i :
𝛽∗𝐿
𝜆=
𝑖

𝐼
𝑖=√
𝐴

𝜋2 ∗𝐸
𝜎𝐾 =
𝜆²
 17/03/2019

Avec :
𝜎𝐾 Contrainte de flambement
L : longueur de la barre.
E : module d’élasticité.
I : moment d’inertie géométrique axial de la coupe transversale.
i : rayon du moment d’inertie géométrique
A : surface de la coupe transversale de la barre de flambement
𝛽 : Facteur de longueur de flambement
1èr cas :
A=B*L=12*180=2160mm² et I=bh3/12 =12*1803/12=5832000 mm4

𝐼 5832000
𝑖=√ =√ = 51.96𝑚𝑚
𝐴 2160

𝛽∗𝐿 2∗180
𝜆= = =6.93
𝑖 51.96

𝜋 2 ∗ 𝐸 𝜋 2 ∗ 210000
𝜎𝐾 = = = 43157𝑀𝑃𝑎
𝜆² 6.93²
2ème cas :
A=B*L=12*190=2280mm² et I=bh3/12 =12*1903/12=6859000 mm4

𝐼 6859000
𝑖=√ =√ = 54.85𝑚𝑚
𝐴 2280

𝛽∗𝐿 1∗190
𝜆= = =3.46
𝑖 54.85
𝜋 2 ∗ 𝐸 𝜋 2 ∗ 210000
𝜎𝐾 = = = 173127.81𝑀𝑃𝑎
𝜆² 3.46²
 17/03/2019
3ème cas :
A=B*L=12*199=2388mm² et I=bh3/12 =12*1993/12=7880599 mm4

𝐼 7880599
𝑖= √ = √ = 57.44𝑚𝑚
𝐴 2388
𝛽 ∗ 𝐿 0.7 ∗ 199
𝜆= = = 2.42
𝑖 57.44
𝜋 2 ∗ 𝐸 𝜋 2 ∗ 210000
𝜎𝐾 = = = 353906.31𝑀𝑃𝑎
𝜆² 2.42²

4ème cas :
A=B*L=12*199=2388mm² et I=bh3/12 =12*1993/12=7880599 mm4

𝐼 7880599
𝑖=√ =√ = 57.44𝑚𝑚
𝐴 2388
𝛽 ∗ 𝐿 0.5 ∗ 199
𝜆= = = 1.73
𝑖 57.44
𝜋 2 ∗ 𝐸 𝜋 2 ∗ 210000
𝜎𝐾 = = = 692511.25𝑀𝑃𝑎
𝜆² 1.73²
