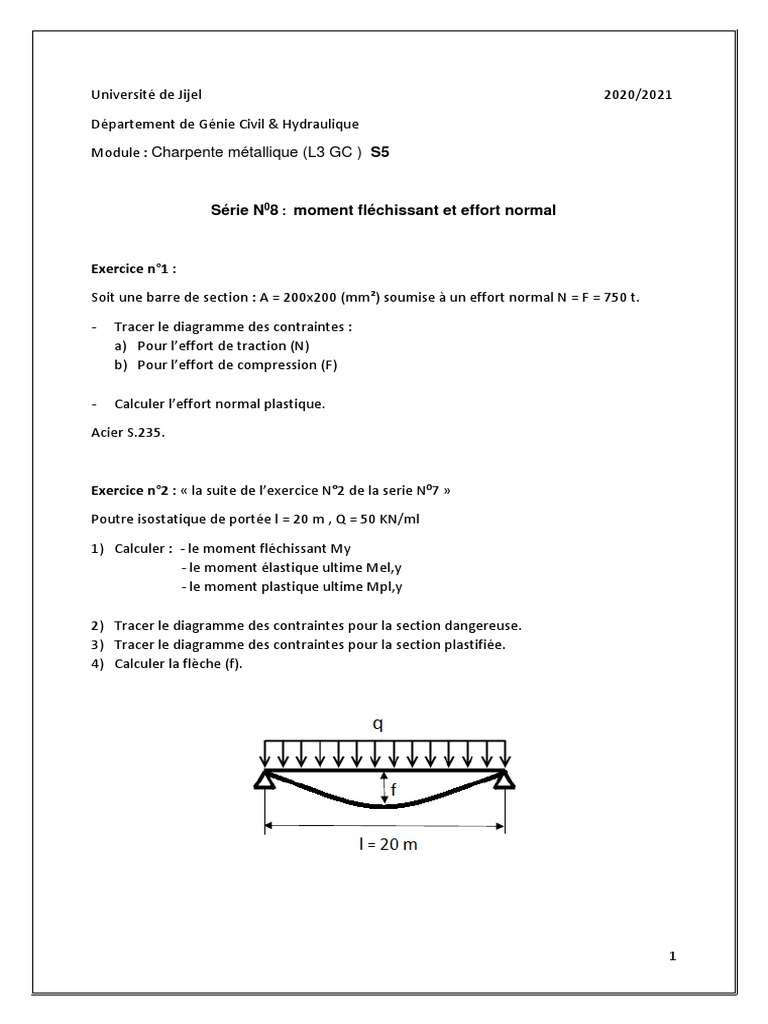

Université de Jijel 2020/2021

Département de Génie Civil & Hydraulique

Module : Charpente métallique (L3 GC ) S5

Série N08 : moment fléchissant et effort normal

Exercice n°1 :
Soit une barre de section : A = 200x200 (mm²) soumise à un effort normal N = F = 750 t.
- Tracer le diagramme des contraintes :
a) Pour l’effort de traction (N)
b) Pour l’effort de compression (F)

- Calculer l’effort normal plastique.

Acier S.235.

Exercice n°2 : « la suite de l’exercice N°2 de la serie N07 »

Poutre isostatique de portée l = 20 m , Q = 50 KN/ml
1) Calculer : - le moment fléchissant My
- le moment élastique ultime Mel,y
- le moment plastique ultime Mpl,y

2) Tracer le diagramme des contraintes pour la section dangereuse.

3) Tracer le diagramme des contraintes pour la section plastifiée.
4) Calculer la flèche (f).

1
Exercice n°3 : « la suite de l’exercice N°4 du TD N°4 »
Poutre isostatique de portée l = 15 m , Q = 50 KN/ml.
1) Calculer le moment fléchissant My.
Calculer le moment élastique ultime Mel,y
2) Tracer le diagramme des contraintes pour la section dangereuse.
3) Calculer la flèche (f).

2
 L3 GC / charpente métallique /S5
Solution Série N08 : moment fléchissant et effort normal

Exercice n°1 :

Condition de résistance :
𝑁 7500000
σ= ≤ fy ; = 187,5 N/mm² < 235
𝐴 200𝑥200

Diagramme des contraintes :

a) Effort de traction :

b) Effort de compression :

Effort normal plastique : Npl

Effort normal de plastification Npl
Npl = A x fy = 200 x 200 x 235 = 9400 KN

3
Exercice n°2 :

1) Moment fléchissant My :
𝑞𝑢 = 1,35G + 1,5Q = 1,35x2,75 + 1,5x50 = 78,7 KN/m
𝑞𝑢 𝑥 𝑙² 78,7 𝑥 20²
My = = = 3935 KN.m
8 8

Moment élastique ultime : Mel,y

Mel,y = Wel,y x fy = 170 x 105 x 355 = 6035 KN.m

Moment plastique ultime : Mpl,y
Mpl,y = Wpl,y x fy = 2S x fy
1300+25 1300 1300
S = (440 x 25)x( 2
) +(10 x x ) = 94 x 105 𝑚𝑚3
2 4

Mpl,y = 2 x 94 x 105 x 355 = 6674 KN.m

2) Diagramme des contraintes:
𝑀𝑦
σ=
𝑊𝑒𝑙,𝑦

section doublement symétrique Vi = Vs Wel,i = Wel,s

Wel,y = 170 x 105 𝑚𝑚3

𝑀𝑦 3935 x 106
σ𝑚𝑎𝑥 = = = 231 N/mm² < 355 N/mm² (CV)
𝑊𝑒𝑙,𝑦 170 x 105

4) Calcul de flèche :
Condition de rigidité :
5 𝑞𝑠 𝑥 𝑙 4 𝑙
f= < fad = = 100mm
384 𝐸𝐼𝑦 200

4
𝑞𝑠 = G + Q = 2,75 + 50 = 52,75 KN/m
5 52,75 𝑥 200004
f= = 45,6 mm < 100mm
384 210000 𝑥 1,148 𝑥 1010

f = 45 mm < 100mm (CV)

Exercice n°3 :

Acier S.355 , portée l=15m , poutre isostatique, ɣ𝑎𝑐𝑖𝑒𝑟 = 78,5 KN/𝑚3

𝑞𝑢 = 1,35G + 1,5Q
G = A x 1 x ɣ = 24000 x 10−6 x 78,5 = 1,88 KN/m

𝑞𝑢 = 1,35 x 1,88 + 1,5 x 50 = 77,5 KN/m

Moment fléchissant :
𝑞𝑢 𝑥 𝑙² 77,5 𝑥 15²
My = = = 2179,5 KN.m
8 8

Moment plastique ultime : Mpl,y

Mpl,y = Wpl,y x fy = 1452 KN.m

𝑀𝑓 2179,5 𝑥 106
2) 𝜎𝑠𝑢𝑝 = = = 352,7 N/mm² < 355 (CV)
𝑊𝑠 6180 𝑥 103
𝑀𝑓
𝜎𝑖𝑛𝑓 =
𝑊𝑖
𝐼𝑦 𝐼𝑦 3022 𝑥 106
Wi = 𝑉𝑖 = 𝑍𝑒𝑙 = = 8488,7 x 103 𝑚𝑚3
356

𝑀𝑓 2179 𝑥 106
𝜎𝑖𝑛𝑓 = = = 256,7 N/mm² < 355 (CV)
𝑊𝑖 8488,7 𝑥 103

5
3) Flèche :
5 𝑞𝑠 𝑥 𝑙 4 𝑙
f= < fad = = 75 mm
384 𝐸𝐼𝑦 200

𝑞𝑠 = G + Q = 2,75 + 50 = 52,75 KN/m

5 51,88 𝑥 150004
f= = 53,88 mm < 100mm
384 210000 𝑥 3022 𝑥 106

f = 53,88 mm < 75 mm (CV)
