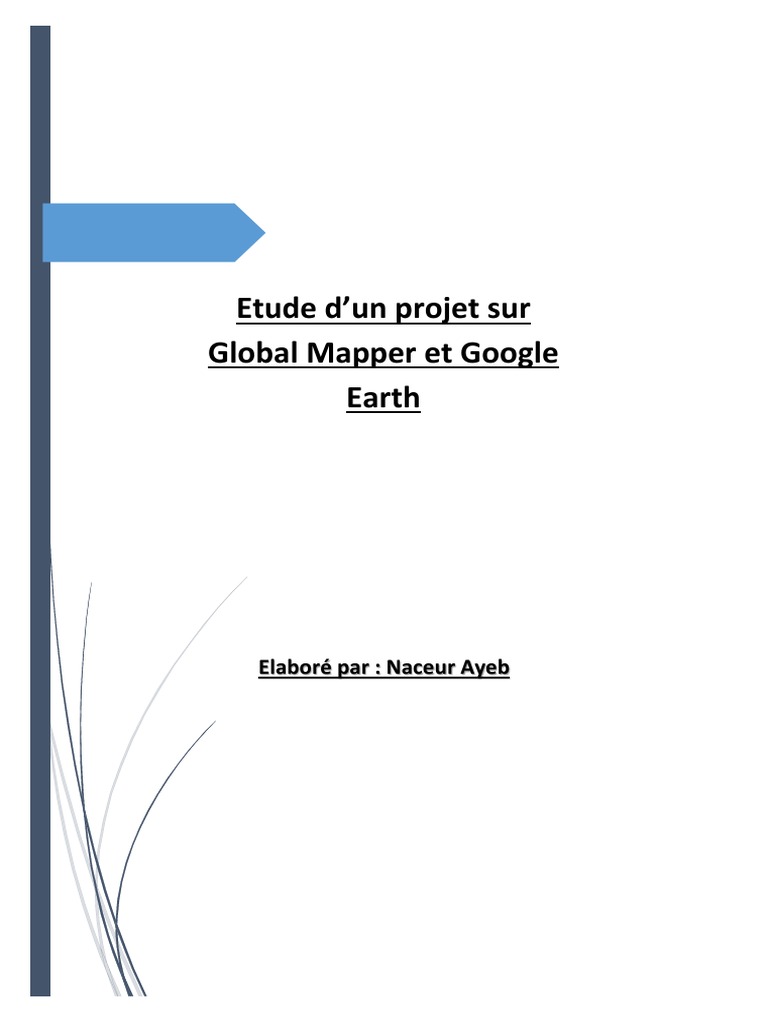

Etude d’un projet sur
Global Mapper et Google

Earth
Elaboré par : Naceur Ayeb

Etude d’un projet sur Global Mapper et Google Earth Naceur Ayeb
1- Traçage et identification de notre route sur Google Earth :

Présentation du projet :
La route étudié se trouve au gouvernorat de Tabarka dans la ville de ksour LEREBA en parallèle avec la
route locale RL17de longueur total 10.3km contourne une digue en eau et passe par un relief montagneux
difficile, pour la localiser on utilise Google Earth.
Tout d’abord ;
Ensuite on va tracer le trajet de la route ; Commande : Ajouter  Trajet :
1
Puis on va dessiner le trajet en modifiant les paramètres :
Nom : Projet RL17
Couleur : rouge
Largeur : 3
Mesures : en KM
2
Pour voir en altitude le tracé de votre route ; clique bouton droite sur le « Projet RL17 »
 Afficher le profil de dénivelé
Enfin ; enregistrer le projet sous forme « Kmz » pour l’exporter depuis Global Mapper …
3
Pour mieux comprendre : voir cette vidéo explicative sur ma chaine YouTube :
Lien :
https://www.youtube.com/watch?v=NXy_VyPACuQ&t=15s&ab_channel=NaceurAyeb
https://www.youtube.com/watch?v=cvTPUhgwz6w
4
2- Importation du Projet sur GLOBAL MAPPER :

Lancer Global Mapper :
Ensuite importer le fichier qu’on a enregistré depuis Google Earth sous forme « Kmz «
5
Voilà Notre projet :
La ligne de projet s’affiche automatiquement mais sans l’espace de travail (ni relief, ni
cordonnées….)
Pour cela cliquer sur « Tools » puis « Configure »
6
Puis projection et on choisit « UTM » comme projection et comme région « Carthage ».
Ensuite « File »  « Download Online Imagery »,
7
Dans la section de « POPULAR SOURCE » choisissez « WORD IMAGERY » puis

« CONNECT » la carte cartographique s’implante sur votre espace de travail.
Et Voilà ;
8
Pour télécharger toute la zone étudiée faite « ZOOM arrière » et cliquer une autre fois
« Online Imagery », dans la section de « POPULAR SOURCE » choisissez « WORD
IMAGERY » puis « CONNECT »
L’étape suivante est d’implanter le tracé en plan combiné avec son terrain naturel en tenant
compte des altitudes.
File  « Download Online Imagery » et on choisit la section « Terrain Data »
Puis on désigne les coordonnées dans le système « SRTM » & « Connect ».
9
Et Voilà ;
L’étape suivante est de déterminer la surface de l’écoulement d’eau c’est pour ça on clique
sur :
On dessine la zone des cours d’eau ; avec le point de départ de la zone se coïncide avec le
premier point de la route et le dernier point ferme avec le départ.
10
Lorsqu’on atteint le dernier point on clique sur le bouton droit de la souris pour donner le nom
à cette surface.
La délimitation par notion est l’écoulement gravitaire d’eau cela nécessite la connaissance des
altitudes de terrain ou plus évidement l’implantation des courbes des niveaux.
On clique sur la surface puis « Analysis »  « Contour Generation »  « Countour
Bounds »
11
Et on coche « Crop to selected Area »
L’étape suivante est de voir les bassins versants :

On clique sur la surface puis « Analysis »  « Generate watershed »
12
Et on change les paramètres de calcul comme suit :
13
Pour mieux voir les écoulements :

Double clic sur « Drainage NETWORK »  « LINE STYLEs »  « USE SAME STYLE
FOR ALL FEATURES » ; et choisissez la configuration suivante :
La couleur en bleu ; l’épaisseur en 2 pixel ; le style de ligne comme suit :
L’étape suivante est de définir la décomposition des bassins selon les cours d’eau.
Donc on clique sur dessiner surface et on suit la morphologie des figures données en couleur
pour limiter le cours d’eau.
14
Puis à la fin de chaque bassin clique droite et nommer le bassin et donner lui un couleur
spécifié.
Jusqu’à délimiter tous les bassins versants :
Pour sélectionner les bassins versants dessinées ci-dessus il faut désactiver le calque du contour extérieur
du gestionnaire des calques et cliquer sur « ctrl »pour sélectionner tous les bassins en même temps.
15
Pour calculer les points hauts et les points bas des bassins ;
Lien :
https://www.youtube.com/watch?v=XB9N7eP-yyk&t=5s&ab_channel=NaceurAyeb
16
Pour voir les caractéristiques des bassins versant :
17
Finalement : exporter les résultats vers Excel :
Après on ouvre le fichier Excel et on fait enregistrer sous forme Texte
18
Puis on fait importer ce fichier texte sur Excel de nouveau ;
19
Et voilà on obtient un tableau bien organisée contenant tous les resultat qu’on a trouvé sur
Global Mapper.
Lien :
https://www.youtube.com/watch?v=XSs9-dCIHnQ&t=6s&ab_channel=NaceurAyeb
Merci.
