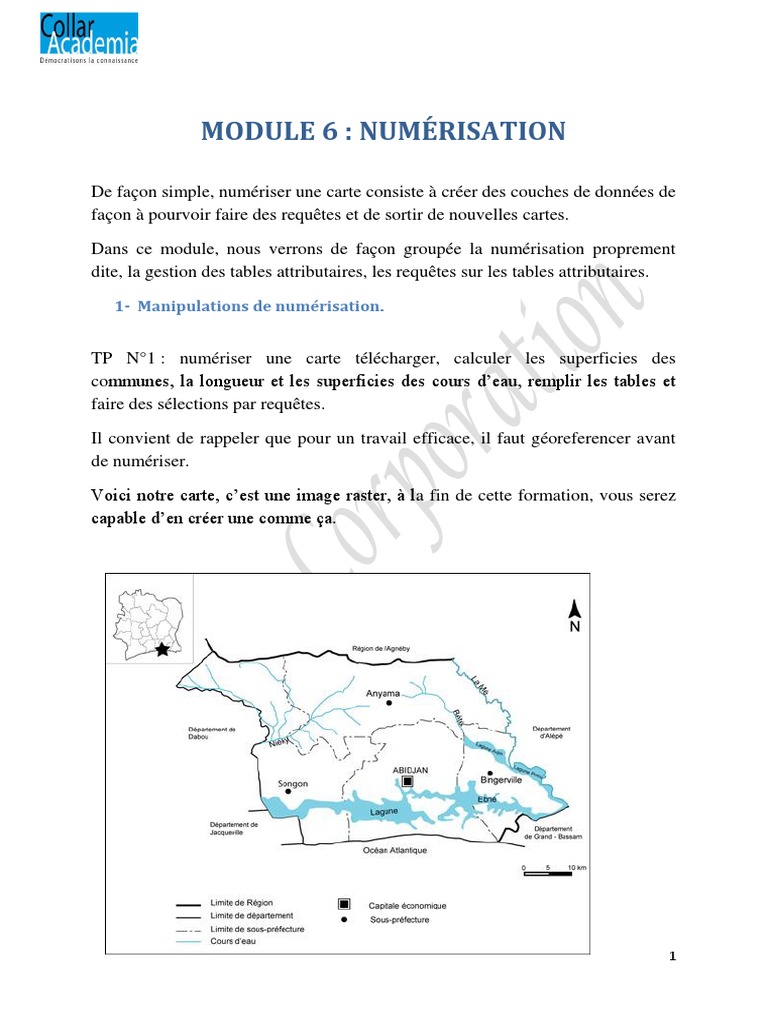

De façon simple, numériser une carte consiste à créer des couches de données de
façon à pourvoir faire des requêtes et de sortir de nouvelles cartes.
Voici notre carte, c’est une image raster, à la fin de cette formation, vous serez
capable d’en créer une comme ça.
1
Copiez-la et sauvegardez-la dans le dossier arcgis1.
2
Dans la barre des outils, cliquez sur l’icône de ArcCatalogue puis dans sa fenêtre
qui s’ouvre, dérouler l’arborescence de votre dossier arcgis1.
3
Nous allons créer une couche de point pour gérer les villes.
Dans la description il est dit que le système de coordonnées pour cette nouvelle
couche que nous allons créer n’est pas encore définie.
Remarquez que dans la table des matières, une nouvelles couche « ville » est
apparue.
Créons de cette même manière une couche de données qui va gérer l’étendu des
communes
Créons également une couche qui va gérer des distances, donc nommez-la
« distance » et le type « polyline », sélectionnez le système de coordonnées
projeté UTM, zone 30 N et appliquez.
Et voilà, vos couches doivent être affichées dans la table des matières.
4
Pour éditer une couche décochez les couches qui ne vous intéressent pas
pour ne laisser que le raster, c’est à partir du raster que nous allons calquer nos
données géographiques.
Pour commencer l’édition de notre couche ville (c’est elle que nous avons
choisi d’éditer en premier)
Clic droit dans le vide de la barre des outils pour ajouter les outils
d’édition.
5
Clic gauche sur la couche « ville » (la mettre en sélection bleu) déroulez le
menu de l’outil « editor » cliquez sur « Start editing »
(Il peut arriver qu’il y ait une première boite de dialogue avant celle-là, si c’est
le cas, cliquez sur Start editing en bas de cette boite.)
Pour nous donner la main sur les outils de numérisation cliquez une fois sur
« ville » dans la boite « create features »
Voilà, l’outil point est maintenant activé, cliquez sur « points » en bas de cette
boite de dialogue, fermez-la et vous pouvez commencer à positionner vos points
sur le raster.
6
7
Voici mes points
Vous pouvez également désactiver la couche de l’image raster pour mieux les
voir.
8
Une fois que vous avez positionné vos points, déroulez le menu « editor » et
cliquez sur « stop editing »
Une petite croix prend la place du pointeur de votre souris lorsque vous êtes sur
le raster.
Pour dessiner les communes, cliquer-bouger à chaque fois et faites vos contours.
Zoomer pour mieux être précis et prenez autant de points que possible
9
Pour annuler un mauvais point faites Ctrl+z ou bien utilisez le retour-arrière de
l’outil qui suit votre travail.
Une fois votre contour terminé, utilisez l’outil qui suit votre travail et cliquez sur
« finish sketch » ou bien tapez simplement F2 sur votre clavier.
10
Vous pouvez également changer la symbologie de cette couche et la couleur
ainsi que les formes du contour.
C’est à titre d’exemple que les communes ont ces contours et ces surfaces, c’est
juste un TP.
11
Déroulez le menu « editor » Stop editing Oui enregistrez votre
travail.
12
Une fois que vous dessinez une distance ville-ville, tapez F2 pour valider.
Pour gérer la table attributaire d’une couche il faut la sélectionner elle seule et
désactiver les autres.
13
Une fenêtre semblable à une table Excel s’ouvre
14
Un clic en début de chaque ligne du tableau (colorée en jaune sur l’image)
permet de mettre en évidence le point concerné.
Le champ nom_ville
Le champ superficie
Le champ infos
Pour cela,
15
Ajoutons le champ nom_ville dans la case « Name » dans le type déroulez et
choisir texte Ok.
16
écrire le nom de la ville correspondante (aidez-vous en couchant la couche du
raster pour voir le nom de la ville en question)
Faire la même chose pour les 3 autres villes, mettre leur nom.
Quand c’est fini, dérouler le menu « editor » et cliquer sur stop editing Oui.
17
Faite la même chose pour le cadastre, le champ commune.
Clic droit sur le nom de la couche commune dans la table des matières ouvrir
la table des attributs icone Table Option Add Fieldnom : commune
type texteOk
18
Start editing fermer la fenêtre editing qui s’ouvredouble clic dans l’espace
réservé au nom de la commune écrire le nom
Pour les types, prenez « double » pour superficie et « texte » pour le camp infos.
Dans le champ infos mettez par exemple pour Bingerville, Ancienne capitale de
la CI.
19
Maintenant nous allons calculer la superficie des surfaces que nous avons
définies
20
Vérifier que vous avez area dans la fenêtre qui vient de s’ouvrir et que le
système de coordonnées est bien défini Ok
Vous avez automatiquement généré les superficies réelles des surfaces en m².
Calcul géométrique vérifier que vous avez « length » dans propriété, vérifier
le système de coordonnées, vérifier les unités en mètres (meters) Ok.
Vous avez générez de façon réelle les distances entre les villes.
21
Sortez du mode « edition » Oui Fermez la table.
Avant d’aborder les requêtes, nous allons mettre le nom de chaque ville en
dessus des points que nous avons-nous même créé, et le nom des trajets sur les
lignes représentant les distances.
Dans l’onglet « label », déroulez le champ en face de « label Field » puis choisir
« nom_ville » c’est le champ de notre table attributaire qui contient le nom des
villes.
22
Augmentez si vous le désirez la taille, changez la symbologie, la police…
Pour afficher le nom des points (module 4) clic droit sur « ville » dans la table
des matières label features et voilà.
23
Rappelons que ces points sont déjà georeferencés.
Faire la même chose pour les distances mais cette fois mettre dans « label
Field », « trajet », c’est un champ que nous avons créé dans notre table.
24
Faire la même chose pour la couche commune, mais cette fois dans « label
Field » mettre le champ « infos » que nous avons créé et renseigné dans la table
de la couche commune.
25
Enregistrez votre travail.
