Amplificateurs Optiques © Sophie Larochelle, 2018

5.
Amplificateurs optiques

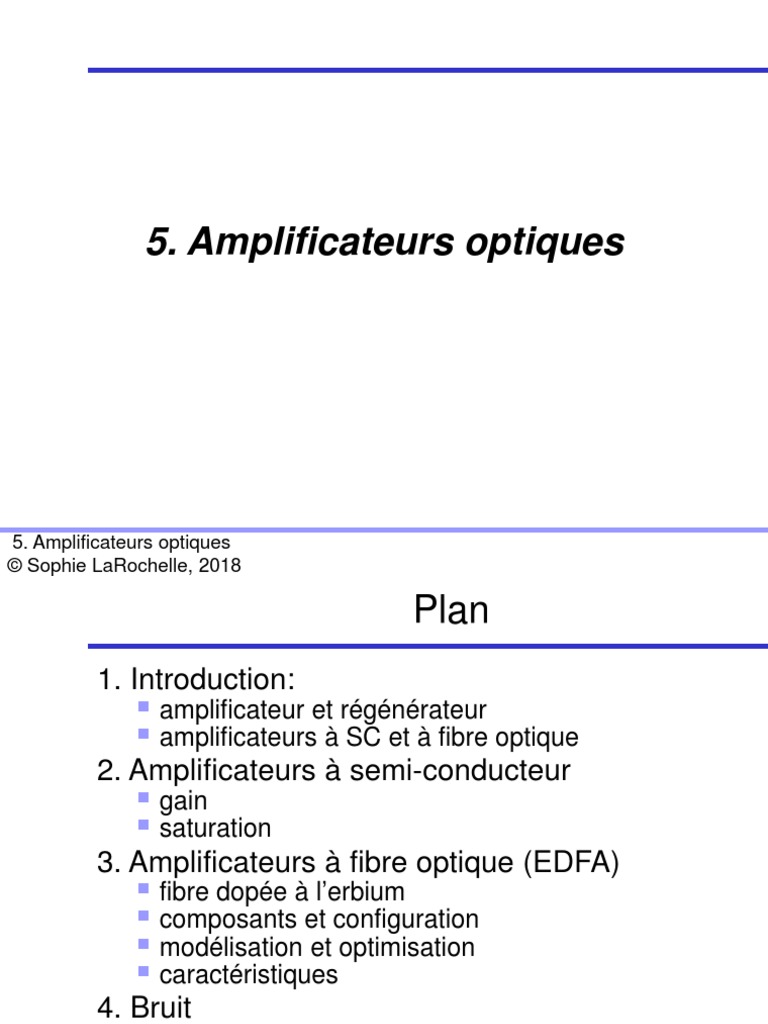

5. Amplificateurs optiques
© Sophie LaRochelle, 2018
Plan
1. Introduction:
 amplificateur et régénérateur
 amplificateurs à SC et à fibre optique
2. Amplificateurs à semi-conducteur
 gain
 saturation
3. Amplificateurs à fibre optique (EDFA)
 fibre dopée à l’erbium
 composants et configuration
 modélisation et optimisation
 caractéristiques
4. Bruit
 les diverse contributions
 facteur de bruit
5. Amplificateurs optiques p 5.2
Plan (suite)
5. Caractérisation de l’amplificateur optique
 gain
 facteur de bruit
6. EDFA en régime multi-longueur d’onde
 Calcul du gain en fonction de la longueur d’onde par le
modèle de l’inversion moyenne
7. Amplificateurs Raman
 Diffusion inélastique
 Raman stimulé
 Amplification
8. Caractéristiques typiques des amplificaeurs
optiques
5.1 Introduction
Régénérateur
 Compensation périodique (50-80 km) des pertes
Ref. 5, fig 1-6

 Avant 1990, régénération électronique
 Détection O/E (Rx)
 Traitement de signal
 Conversion E/O (Tx)
 Régénération complète du signal (3R)

 Amplification (reamplify)
 Remise en forme (reshape)
 Synchronisation (retime)

Amplificateur optique (1R)
Réf. 1, fig. 11-2
 Deux types:
 semi-conducteur (SOA: semiconductor optical amplifier)
 fibre optique (EDFA: erbium-doped fiber amplifier)
 Questions sur les amplificateurs
 linéarité
 puissance de sortie
 uniformité en fonction de la longueur d’onde (fréquence du signal)
 bruit
 interférence entre les canaux
 sensibilité en polarisation
Applications des amplificateurs optiques
Réf. 1, fig. 11-1

Amplificateurs à fibre optique dopée à l’erbium (EDFA)
Avantages:
 Fort gain et faible bruit
 Transparent aux formats de modulation et aux
taux de transmission
 Multiplexage en longueur d’onde
Ref. 6, fig. 1-9

5.2 Amplificateur à semi-conducteur
Specifications SOA Thorlabs
Amplificateur à SC
Réf. 2, fig. 5-19

 Pour éviter l’effet laser, et avoir une largeur de bande qui dépend
uniquement du milieu de gain, il faut avoir une très faible réflectivité
Exemple: (R1R2)1/2<10-4 pour un gain de 30 dB .
 Couches anti-reflet et guides à angle.
Gain: saturation
Réf. 1, fig. 11-3

Gain et coefficient de gain : définitions
 L’injection de courant crée une densité de porteurs de charges
importante qui est disponible pour amplifier le signal optique par
l’intermédiaire de l’émission stimulée
Ps, in Ps, out
 Coefficient de gain g(z) (gain/unité de L): dPs = g ( z ) Ps ( z )dz
Ps ( L)
 Gain Gtot: Gtot =
Ps (0)

Gain et coefficient de gain: expressions
 Voir notes données en classe
 Coefficient de gain: g0
g ( z) =
P ( z)
1 + s sat
Pamp
sat
où g0 est la gain à petit signal et Pamp la puissance de
saturation de g(z) (saturation locale du milieu de gain).
 G0 
sat
Pamp
 Gain: Gtot = 1 + ln   avec G0=exp(g0L)
Ps (0)  Gtot 
 G − 1 P ( L) 
ou encore =
Gtot G0 exp  − tot s

 Gtot Pamp 
sat

Gain: saturation
Réf. 1, fig. 11-3
G ln 2 sat 2 ln 2 sat
P ( L) = 0
sat
Pamp P (0) =
sat
Pamp Réf. 7
G0 − 2 G0 − 2

saturation de l’amplificateur
Gain
Ref.7

Influence de la dynamique du gain
 Les SOAs sont aussi caractérisés par une dynamique rapide (temps de vie des porteurs
de charge de 100 ps- 1ns) qui crée une modulation de phase. Comme tout amplificateur
optique, il y a aussi de l’émission spontanée à la sortie qui introduit du bruit. Ces deux
effets définissent une plage optimale pour l’opération de l’amplificateur.
Ref. 7
Avantages et inconvénients des SOA
 Un soin particulier doit être apporté au design afin de remédier à la

dépendance en polarisation: guide d’onde, matériau (QW, QD,
contraintes)
 Si plusieurs canaux sont présents, il y a couplage entre les canaux

par l’intermédiaire du milieu de gain (modulation croisée du gain).
Cela crée de l’interférence entre les canaux (variation du gain et
mélange de fréquence).
 Pour éviter l’interférence due à la modulation du gain, les

amplificateurs semi-conducteurs sont le plus souvent utilisés en
régime linéaire (par opposition à une utilisation dans un régime
saturé).

Avantages et inconvénients des SOA
 La non-linéarité, qui est un inconvénient dans l’amplification de
signaux de communications, peut par contre servir à faire le
traitement tout-optique du signal (conversion de fréquence ou
switch), l’étude de ces dispositifs est un sujet de recherche très actif.
 Un autre avantage des SOA est que l’on peut moduler leur gain
directement à variant leur courant ce qui peut être utile dans la
conception de circuits intégrés pour le routage.
 En plus de leur petit volume et faible coût, les SOA présentent aussi
une largeur de bande importante et sont disponibles sur une grande
plage de longueurs d’onde ce qui les rend compatibles avec les
architectures de réseaux utilisant des transmission sur des standards
CWDM. De plus, dans les réseaux FFTH, les SOA réflectifs peuvent
être utilisés comme modulateur.

5.3 Amplificateurs à fibre optique
Amplificateur à fibre optique
∆E=hν=hc/λ
 Coeur dopé avec des ions d’erbium: Er3+

 Pompage optique avec diodes SC
Transitions dans l’erbium
Réf. 1
Émission spontanée et stimulée
Émission spontanée:
La population excitée au niveau métastable décroit
spontanément avec une constante de temps τ appelée temps
de vie. Cette désexcitation se produit par émission de photons
ayant une phase et une polarisation aléatoire. Cette émission
spontanée sera ensuite amplifiée par le reste du milieu de gain
ASE (bruit)
Émission stimulée:
Il s’agit de l’émission de photons ayant la même fréquence,
phase, polarisation et direction que les photons incidents. Le
taux d’émission stimulée est fonction de plusieurs paramètres,
typiquement
où Γ est le recouvrement entre le
P (ν )
Wij σ ij (ν ) Γ mode et la distribution d’Er3+ et σ12 la
A hν section efficace d’émission stimulée.
Transitions dans l’Er3+
Gain
= émission-absorption
∝ N2σ21-N1σ12
Émission spontanée:
bruit
N2
Absorption: perte
Émission stimulée:
d’un photon signal
photon « clone »
N1 p 5.23
Compétition: gain et absorption
 Pour le signal à λ:
 gλ(z) = Γs σe,s(λ ) N2(z)
 αλ(z) = Γs σa,s (λ ) N1(z)
 Amplification si: [gλ(z)-αλ(z)]>1 [σe,s(λ ) N2(z)- σa,s (λ ) N1(z)]>1

Configurations d’EDFA
Réf. 1, fig. 11-5

Gain et inversion de population
gain∝[σe,s(λ)N2(z)- σa,s(λ)N1(z)]>1
4 N2 =0.9
gain coefficient, dB/m
0.8
2 0.7
0.6
0.5
0
0.4
-2 0.3
0.2
-4 0.1
1475 1500 1525 1550 1575 1600

wavelength, nm

E. Desurvire, “Erbium-doped Fibre Amplifiers: Principles
and Applications”, John Wiley & Sons, 1994.
Gain et absorption
E
2
N
2
∆Ζ
P (Z)
s
N (Z)
2
P (Z) + ∆ P (Z)
s s
σa σe 1/τ
P (Z) N (Z) P (Z) + ∆ P (Z)
p 1 p p
E
1
N
1
dPS (z)
= g (z) PS (z)
Signal +ASE: g(z) = ΓS [σe,S N 2 (z) − σa ,S N1 (z)] dz
α P (z) = ΓP [σe , P N 2 (z) − σa , P N1 (z)]
dPP (z)
Pompe: = α(z) PP (z)
dz
• Spectre divisé en M bandes de fréquence
• Deux directions de propagation
2M+2 équations à résoudre (M bandes singal+ASE, 1 pompe)
facteur 2 pour les deux directions de propagation

Populations
E 2
N
2
∆Ζ
P (Z)
s
N (Z)
2
P (Z) + ∆ P (Z)
s s
σa σe 1/τ
P (Z) N (Z) P (Z) + ∆ P (Z)
p 1 p p
E 1
N
1
dN 2 P P P N
Populations: = σ a , P P Γ p N1 + σ a , S S Γ S N1 − σ e, S S Γ S N 2 − 2
dt Ad hν Ad hν Ad hν τ
et N tot = N1 + N 2 la densité d’ions d’erbium (m-3)
Itération:
P(z) → N(z) → P(z+∆z) →…

Évolution de la pompe et du signal
10
signal
0
optical power, dBm

pompe
-10
-20
-30
-40
-50
0 10 20 30 40 50 60
z (m)
signal power
forward pump power

ASE + power at 1530nm (dBm in 1 nm)
ASE power at 1530nm (dBm in 1 nm)

-
5. Amplificateurs optiques M. Karasek, private communication. p 5.29
Longueur de fibre optimale
40
30
gain, dB
20
Pp=30 mW
10
Pp=20 mW
Pp=10 mW
0
0 5 10 15 20
EDF length, m
5. Amplificateurs optiques M. Karasek, private communication. p 5.30

EDFA: saturation du gain
gain à petit signal
Pin, sat
Réf.3
Specifications EDFA Thorlabs

Variation spectrale du gain
 Le gain n’est pas uniforme à toutes les longueurs d’onde,

l’égalisation est nécessaire.
 Égalisation du gain: filtres externes ou entre les deux

étages d’un amplificateur pour induire des pertes.
 Le spectre du gain est fonction de l’inversion de population

et donc de la puissance du signal présent à l’entrée de
l’amplificateur.
 Si la puissance à l’entrée de l’amplificateur varie,

l’égalisation de gain sera dégradée (gain tilt).

Amplificateur optique avec égalisation
réf. 1, fig. 11-12

5.4 Bruit
Facteur de bruit
Largeur de bande
électrique: B
Largeur de bande
optique ∆ν0
 Le facteur de bruit, noté F ou NF, caractérise la dégradation du rapport

signal-à-bruit électrique (suite à la détection) due à la présence de
l’amplificateur optique.
SNRin
F ou NF =
SNRout
Bruit optique
Réf.1, fig.11-8
 Les amplificateurs optiques sont caractérisés par la présence d’émission

spontanée.
 Ce bruit optique à la sortie de l’amplificateur optique se traduit, suite à la

conversion O/E, par un bruit appelé « bruit de battement ».
Sources de bruit
 Bruit de grenaille: variation dans le temps d’arrivée des
photons et la génération des porteurs de charge
2
ishot = 2qI DC B
 Bruit de battement: le courant du photodétecteur répond à

l’intensité du champ, puisque plusieurs fréquences sont
présentes battement
P.C. Becker et al.
[
I → E s2 + E sp2 + ( E s .E sp
*
](
+ E s* .E sp ) e
hν
)
Densité spectrale du bruit de battement
Battement ASE-ASE
Battement signal-ASE
e: charge de l’électron
BO: largeur de bande du
filtre optique (∆ν0)
Be: largeur de bande du
filtre électrique (B)
5. Amplificateurs optiques Réf. Becker, Olsson and Simpson, « Erbium-doped fiber amplifiers: p 5.38
Fundamental and Technology », Academic press.
Contributions au facteur de bruit
Les différentes contributions au bruit (voir notes en classe):
SNRi 1 ( G − 1) + 2 ( G − 1) n sp e ∆ν 0 n sp ( G − 1) e
2
( 2∆ν 0 − B )
F= = + 2n sp 2
+
SNRO G G G Is G 2 Is
1 2 3 4
1. bruit de grenaille dû au signal

2. bruit de battement signal-ASE
3. bruit de grenaille dû à l’ASE
4. bruit de battement ASE-ASE
Pour des gains élevés, le terme dominant est le bruit de
battement signal-ASE: NF=2nsp→ 3 dB
Les sources de bruit
signal shot
signal-ASE beat
ASE shot
ASE-ASE beat
10
0
NF components, dB
-10
-20
-30
-40
-50
-60
-50 -40 -30 -20 -10 0 10
input signal, dBm

M. Karasek, private communication.
5.5 Caractérisation de
l’amplificateur optique (Labo#3)
Caractérisation d’EDFA: Gain
PSout − PASE
 Gain: G = in
, où PASE est la puissance d’ASE dans
PS la bande de fréquence du signal.
 Mesure à l’OSA:
Réf. 3, Fig.13-25

Caractérisation d’EDFA: Facteur de bruit
Facteur de bruit:
2 ρ ASE 1 S ASE 1
F= + = +
G hν G G hν G
où ρASE est la densité spectrale de puissance de l’émission

spontanée ayant la même polarisation que le signal. Si
l’ASE est non-polarisée, alors 2ρASE=SASE où SASE est la
densité spectrale de puissance mesurée à l’OSA exprimée
en W/Hz.

Caractérisation d’EDFA: Exemple
 Calculez le facteur de bruit d’un amplificateur ayant un gain de 30

dB et émettant 24 µW d’ASE dans une bande optique de 0.5 nm à
une longueur d’onde de 1.55 µm.
(voir solution en classe)

Caractérisation d’EDFA: Facteur de bruit
Réf. 3, Fig.13-30
La source laser utilisée contient toujours un certain niveau

d’émission spontanée (SSE, source spontanous emission). Cette
émission spontanée est amplifiée par l’amplificateur mais ne
constitue pas du bruit ajouté par l’amplificateur. Il faut donc le
soustraire. On obtient:
=F
( S ASE − GSSSE ) + 1
Ghν G
Caractérisation d’EDFA: Exemple
Réf. 3, Fig.13-31
 L’estimation du niveau d’ASE se fait par interpolation des valeurs

mesurées à ±1 nm du pic du signal.
 Refaire les calculs du Tableau 13.4 de Derickson.

Laboratoire #3
 Mesure du gain en fonction de la puissance signal

injectée.
 Détermination du gain à petit signal et puissance
de saturation.
 Mesure du gain en fonction de la longueur d’onde du

signal pour différentes puissances de saturation.
 Observation de la variation de la distribution
spectrale du gain (gain tilt).
 Mesure du facteur de bruit.

5.6 Opération en régime multi-
longueur d’onde: Modèle de
l’inversion moyenne de Saleh et al.
EDFA: modèle de l’inversion moyenne
Ampli
PS1, PS2, PS3,...PS,M, PP1
N2 ?
G?
PS,M+1, PS,M+2, PS,M+3,...PS,,K, PP,2
Quel est la point d’opération de l’amplificateur ?

SATURATION GAIN
Quantités connues:
 La puissance et la longueur d’onde de la pompe
 Les puissances et les longueurs d’onde des différents
signaux injectés
 Les paramètres de la fibre optique (sections efficaces
d’absorption et d’émission stimulées)
 Il est possible de trouver une solution numérique simple, si on
néglige l’émission spontanée amplifiée
 Le modèle procède en considérant les photons/seconde Φκ
plutôt que la puissance (Φk=Pk/hνk) pour chacun des k signaux.
 La pompe est considérée comme un signal.
 Les signaux (et pompe) peuvent se propager suivant +îz (uk=1)
ou suivant -îz (uk=-1)
 On considère des populations normalisées N1+N2=1 et ρ la
population totale d’ions erbium.
Ampli
ΦkIN N2 ΦkIN
uk=1 N1 = 1 − N 2 uk=-1

 L’intégration des équations décrivant la propagation des signaux,
en régime stationnaire, permet de déterminer le nombre total de
photons par seconde, ΦOUT , à la sortie de l’amplificateur.
N
Φ OUT =∑ Φ OUT
k
k =1
où la somme se fait sur les signaux et la pompe.
 Aussi, le nombre total de photons par seconde à l’entrée de
N
Φ IN = ∑ Φ kIN
l’amplificateur est:
k =1
Ampli
ΦkIN N2 ΦkOUT
N1 = 1 − N 2
ΦkOUT ΦkIN

 L’intégration des équations décrivant la propagation des signaux, en
régime stationnaire, permet de déterminer le nombre total de
photons, ΦOUT, à la sortie de l’amplificateur.
 Il s’agit de résoudre l’équation transcendante:
N
Φ OUT =∑ IN −α k L ( Φ IN −Φ OUT ) / Φ kS
Φk e e
k =1
où α k = ρΓ kσ ka absorption si la fibre n’est pas pompée (N1=1)
g k = ρΓ kσ ke gain si la fibre est complètement inversée (N2=1)

ρA
et Φ kS = .
τ (α k + g k )

 Lorsque l’on modélise un amplificateur optique, on doit connaître
ou mesurer les paramètres de la fibre optique: ρ, Γ(λ), α(λ), g(λ), A,
etc...
 On connaît aussi les conditions d’opération de l’amplificateur

(puissances et longueurs d’onde à l’entrée).
 On détermine ensuite ΦOUT (p.42), puis la puissance de chacun des

canaux à la sortie de:
IN −α k L ( Φ IN −Φ OUT ) / Φ kS
ΦK
OUT
=
Φk e e
Φ OUT
 Finalement, on trouve le gain de chacun des canaux: Gk = k IN
Φk

 Il s’agit d’un modèle qui intègre la quantité de photons le long

de l’amplificateur de façon à déterminer le niveau de
saturation moyen et le gain résultant.
 Les notions de propagation et d’amplification distribuée se

trouvent à être supprimées, d’où la désignation sous le nom
de modèle de l’inversion moyenne.
 Pour plus de détails: A. A. M. Saleh, R. M. Jopson, J. D.

Evankow, J. Aspell, « Modeling of Gain in Erbium-Doped
Fiber Amplifiers », IEEE Photonics Technology Letters 2,
no.10, pp.714-717 (1990).

5.7 Amplificateurs Raman
La diffusion inélastique
Ω
Ω
−ωd i f f u s é e
ωp ωp
−ωd i f f u s é e
Stokes Anti-stokes
Stokes Anti-stokes
ωp o m p e
R B B R
ω
∆fB =11 GHz
∆fR =13 THz
5. Amplificateurs optiques p5.56

Gain Raman
Ε(ωp ,0) Ε(ωp ,L)

gR (ωs )
Ε(ωs ,0) Ε(ωs ,L)
z=0 z=L
d Is
= gR I p Is
dz
Is ( z ) = e
gR I p z
Is
où l’on a négligé les pertes et R.H. Stolen, Proc. IEE 68, p.1232 (1980).
la déplétion de la pompe G. P Agrawal, "Nonlinear fiber optics", 1989.
• Gain maximal pour δω=Ω quelle que soit

la longueur d’onde de pompe.
• Le gain est proportionnel à 1/λp
Amplificateur Raman
 De dPP ω p gR
=
− Pp Ps − α p Pp
dz ωs Aeff
dPs gR
= Pp Ps − α s Ps
dz Aeff
 En négligeant la déplétion de la pompe due à l’effet Raman
dPP
= −α p Pp
dz
dPs gR gr
= Pp (0) exp(−α p z ) Ps − α s Ps coefficient W −1km −1 
dz Aeff Aeff
 g r PP (0) Leff 
=Ps Ps (0) exp  − α=
sL G ( L) Ps exp(−α s L)
 Aeff 
 
Amplificateur Raman
 Le gain de l’amplificateur dépend de
 l’intensité de la pompe surface du mode Aeff
 longueur d’interaction (pertes)
1
Leff = (1 − exp(−α p L))
αp
 Notez que le coefficient de gain Raman dans les fibres

réfère souvent à gr
coefficient −1 −1
en W km 
Aeff
 Puisque la longueur de fibre est grande, la longueur

effective se trouve le plus souvent dans l’approximation
αpL>>>, d’où Leff≈(1/αp)

Amplification Raman
Ex: αp=0.25 dB/km, αs=0.2 dB/km

Leff=17 km, G(L)=1, L=100 km, SMF
Pp(0)= 0.68 W
Raman gain coefficient (W-km)-1 pour

différents types de fibres optiques
Puissance du signal durant la propagation en fonction du pourcentage

de puissance Raman pompe en co- et contre- propagation.

Pompage des amplificateurs Raman
 Pompage Contra-propagatif:
+ Moins de transfert de bruit de la pompe au signal
+ Moins sensible à la polarisation
+ Moins d’effets non-linéaires
- plus d’émission spontanée (Raman)
 Multiplexer les polarisations

 Pompes multiples pour couvrir une plus grande
largeur de bande
Amplificateurs Raman
Avantages des amplificateurs Raman
 Permet d’augmenter l’espacement des EDFAs.
 Gain à des longueurs d’onde non-amplifiées par les fibres
dopées
 Augmentation de la largeur de bande
H. Masuda, “Review of wideband hybrid amplifiers”, OFC2000, TuA1, 2000.
Types d’amplificateurs
 Amplificateurs distribués
 Amplificateurs discrets
 Amplificateurs hybrides (EDFA + Raman)
Les amplificateurs Raman : fibres
C. Fludger et al. , paper FF2, OFC’2000. Y. Emori et al. paper FF4, OFC’2000.
Gain Raman de différentes fibres

pompées à 1455 nm Gain Raman avec deux pompes
surface effective
addition du gain
dopants
Pompes multiples
 Transfert de puissance des longueurs d’onde de pompe

courtes vers les longueurs d ’onde plus longues.
P.M. Krummrich et al., "Bandwidth limitations of broadband

distributed Raman fiber amplifiers for WDM systems", OFC ’2001
Amplificateurs Raman
 Malgré leur performance intéressante, les amplificateurs
Raman sont typiquement utilisés seulement lorsque des
distances de transmission importantes sont nécessaires. Leur
usage est limité car:
 Le gain dépend de la fibre de transmission
 La gain est fortement dégradé par la présence de pertes
sur la ligne
 Il a possibilité de rétrodiffusion de la puissance pompe
 La puissance très importante dans le fibre soulève des
enjeux de sécurité.
 Voir le document de Finisar sur le site du cours décrivant les

enjeux dans l’opération des amplificateurs Raman

Diffusion Brillouin stimulée
Depressed
Silica core cladding DSF
 Processus de rétrodiffusion
 gB ≈ 5x10-11 m/W.
 ∆νB ≈ 50-100 MHz.
 Seuil pour une source CW
Agrawal à spectre étroit ≈ 1-5 mW
42A e  ∆ν s 
Pseuil
= 1 + 
 ∆ν B 
B
g BLe
 Pour une source modulée,
Pseuil augmente par 3-7 dB.
 Modulation de fréquence
∆νS jusqu’à 1 GHz, à un
taux de kHz à MHz.
Kaminov
5. Amplificateurs optiques p.5.66
5.7 Caractéristiques typiques des
amplificateurs optiques
Caractéristiques typiques
SOA EDFA EDFA-

booster
Gain 20 dB 25 dB 40 dB
NF 7 dB 6 dB 7 dB
Psat 8 dBm 18 dBm 30 dBm
BW 60 nm 60 nm 30 nm
Fabricants CIP JDSU Keopsys

Références
1. G. Keiser, “Optical fiber communications, 3rd edition”, McGraw-
Hill, 2000.
2. G. P. Agrawal, “Fiber-optic communication systems, 3rd edition”,
Wiley inter-science, 2002.
3. D. Derickson, “Fiber optic test and measurement”, Prentice Hall,
1998.
4. G. P. Agrawal, “Lightwave Technology:Components and devices
Telecommunication Systems”, Wiley inter-science, 2005.
5. G. P. Agrawal, “Lightwave Technology:Telecommunication
Systems”, Wiley inter-science, 2005.
6. R. Ramaswami et K. N. Sivarajan, “Optical Networks: a practical
perspective”, Morgan Kaufmann, 1998.
7. Bonk et al. “Linear Semiconductor Optical Amplifiers,” in Fiber
optic communication – Key Devices, Vangahus and Grote editors,
Springer, 2012.

Amplificateurs Optiques © Sophie Larochelle, 2018

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Amplificateurs Optiques © Sophie Larochelle, 2018

Transféré par

Droits d'auteur :

Formats disponibles

5.

Ref. 5, fig 1-6

 Régénération complète du signal (3R)

5. Amplificateurs optiques p 5.5

Réf. 1, fig. 11-2

Réf. 1, fig. 11-1

Ref. 6, fig. 1-9

Specifications SOA Thorlabs

Réf. 2, fig. 5-19

Réf. 1, fig. 11-3

5. Amplificateurs optiques p 5.11

 Coefficient de gain g(z) (gain/unité de L): dPs = g ( z ) Ps ( z )dz

5. Amplificateurs optiques p 5.12

Réf. 1, fig. 11-3

5. Amplificateurs optiques p 5.14

5. Amplificateurs optiques p 5.15

 Un soin particulier doit être apporté au design afin de remédier à la

 Si plusieurs canaux sont présents, il y a couplage entre les canaux

 Pour éviter l’interférence due à la modulation du gain, les

5. Amplificateurs optiques p 5.17

5. Amplificateurs optiques p 5.18

 Coeur dopé avec des ions d’erbium: Er3+

5. Amplificateurs optiques p 5.24

Réf. 1, fig. 11-5

5. Amplificateurs optiques p 5.25

1475 1500 1525 1550 1575 1600

5. Amplificateurs optiques p 5.26

5. Amplificateurs optiques p 5.27

et N tot = N1 + N 2 la densité d’ions d’erbium (m-3)

5. Amplificateurs optiques p 5.28

optical power, dBm

forward pump power

ASE power at 1530nm (dBm in 1 nm)

5. Amplificateurs optiques M. Karasek, private communication. p 5.30

Specifications EDFA Thorlabs

5. Amplificateurs optiques p 5.31

 Le gain n’est pas uniforme à toutes les longueurs d’onde,

 Égalisation du gain: filtres externes ou entre les deux

 Le spectre du gain est fonction de l’inversion de population

 Si la puissance à l’entrée de l’amplificateur varie,

5. Amplificateurs optiques p 5.32

réf. 1, fig. 11-12

5. Amplificateurs optiques p 5.33

 Le facteur de bruit, noté F ou NF, caractérise la dégradation du rapport

 Les amplificateurs optiques sont caractérisés par la présence d’émission

 Ce bruit optique à la sortie de l’amplificateur optique se traduit, suite à la

 Bruit de battement: le courant du photodétecteur répond à

P.C. Becker et al.

1. bruit de grenaille dû au signal

5. Amplificateurs optiques p 5.40

5. Amplificateurs optiques p 5.42

où ρASE est la densité spectrale de puissance de l’émission

5. Amplificateurs optiques p 5.43

 Calculez le facteur de bruit d’un amplificateur ayant un gain de 30

(voir solution en classe)

5. Amplificateurs optiques p 5.44

La source laser utilisée contient toujours un certain niveau

 L’estimation du niveau d’ASE se fait par interpolation des valeurs

5. Amplificateurs optiques p 5.46

 Mesure du gain en fonction de la puissance signal

 Mesure du gain en fonction de la longueur d’onde du

 Mesure du facteur de bruit.

5. Amplificateurs optiques p 5.47
